Guia de chamadas telefônicas industriais para multicast: princípio de funcionamento, cenários de aplicação, fiação, configuração do emissor / receptor, solução de problemas para sistemas de transmissão de PA.
Este documento descreve a função de Chamada para Multicast do dispositivo. A Chamada para Multicast permite que o dispositivo envie o áudio remoto para a rede multicast após receber uma chamada, possibilitando que outros dispositivos na rede recebam e reproduzam o fluxo de áudio. Ao mesmo tempo, o dispositivo chamado reproduz o áudio por meio de seu próprio alto-falante.
Todos os modelos comercializados atualmente pela empresa; produtos descontinuados (EOL) não estão inclusos.
Uma chamada normal ocorre entre dois dispositivos com áudio bidirecional em duplex completo. A função de Chamada para Multicast estende esse conceito para aplicações de difusão. Nessa função, o chamador geralmente é um telefone IP e o destinatário é um dispositivo de áudio ambiente, como o BK-DAB-PA3. Após receber a chamada e o áudio, o dispositivo de reproduz o som localmente e o encaminha para um endereço multicast configurado. Um ou mais receptores multicast reproduzem o áudio simultaneamente.

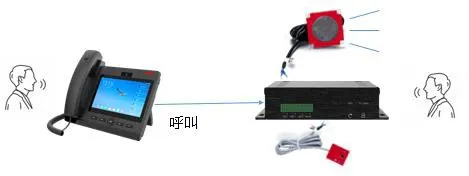

Figura 1 Chamada Normal

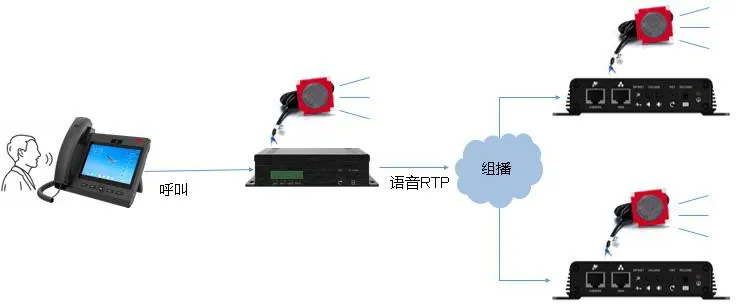

Figura 2 Chamada para Multicast

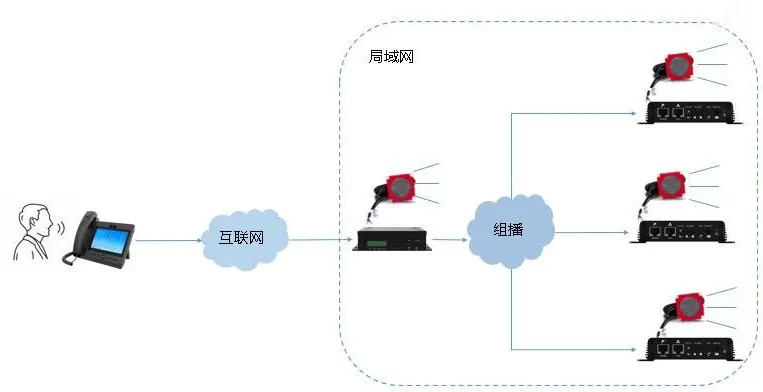

Cenário 1: Paging por Difusão
Um telefone IP realiza uma chamada no dispositivo de áudio ambiente BK-DAB-PA3 para fazer anúncios a um grupo inteiro.

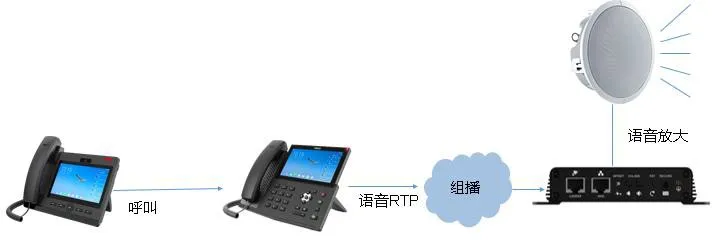

Cenário 2: Amplificação de Áudio
O telefone IP amplifica o áudio recebido.
Observação: Evite o microfonia equilibrando o volume e a distância entre o transmissor e o receptor.
Preparar 2 ou mais dispositivos de áudio conectados a um switch PoE com endereços de rede válidos.
Dispor de um computador de configuração na mesma rede local, com acesso aos dispositivos.
Conecte os telefones IP e os dispositivos de áudio ao switch PoE conforme ilustrado abaixo.
Antes de usar a função de Chamada para Multicast, é necessário configurar os dispositivos. Este documento utiliza como exemplos o F600S (chamador), o PA3 (transmissor multicast) e os modelos PA2 / PA2S (receptores multicast). A configuração inclui: 1. Configuração do Transmissor Multicast no PA3 2. Configuração do Receptor Multicast nos modelos PA2 / PA2S 3. Configuração de chamada entre F600S e PA3 (consulte outras perguntas frequentes)

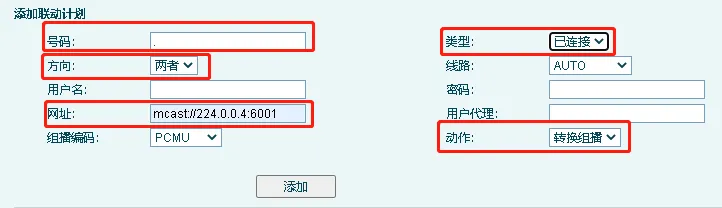

O transmissor utiliza o recurso de Plano de Ação. Ele identifica o número de origem e o sentido da chamada e executa a ação de multicast.
Campos:
- Número: Corresponde ao ID do chamador. Utilize o caractere "." como curinga para qualquer número, exemplo: "71." corresponde a todos os números iniciados em 71. Também é compatível com prefixos de IP, como "172.18.8.".
Observação: O caractere "." funciona como curinga.
- Tipo: Selecione Conectado (iniciar o multicast após o atendimento da chamada).
- Sentido: Ambos, Entrada ou Saída.
- URL: Endereço multicast no formato: mcast://ip:porta
Faixa de IP: 224.0.0.0 – 239.255.255.255
Porta: 1–65535 (recomendado ≥1000)
- Ação: Selecione Converter para Multicast.
Acesse a interface web do PA2 / PA2S. Navegue até Configurações → Multicast. Insira o mesmo IP e porta multicast configurados no transmissor.

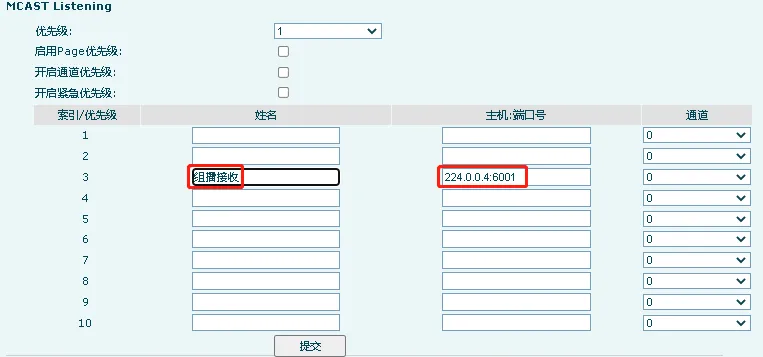

Figura 1 Receptor Multicast PA2S

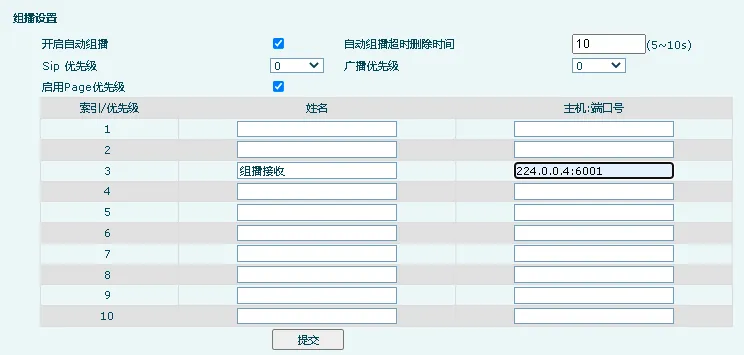

Figura 2 Receptor Multicast PA2
Campos:
- Índice/Prioridade: Quanto menor o número, maior a prioridade (1 = máxima). Prioridades maiores interrompem fluxos de menor prioridade.
- Nome: Nome personalizado.
- Host:Porta: Deve corresponder exatamente ao do transmissor.
- Canal: Manter em 0 (apenas para compatibilidade com dispositivos Polycom).
Se a função não operar após a configuração, verifique os itens abaixo:
Certifique-se de que transmissor e receptores estão na mesma rede local. O multicast não pode ser bloqueado por switches, roteadores ou VLANs.
Verifique se a regra do campo Número do transmissor corresponde ao número do chamador. Sem correspondência, o multicast não será iniciado.
