IntroductionOverviewThis guia explica como configurar os recursos de segurança
Este guia explica como configurar os recursos de segurança de nossos produtos de controle de acesso e interfone.
Controle de acesso, interfones e outros terminais específicos da indústria.
① Um dispositivo de controle de acesso (Bi64 é usado como exemplo neste guia), alimentado por um switch PoE ou fonte de alimentação DC.
② Um PC de configuração conectado ao mesmo switch, com conectividade de rede confirmada à unidade interna.

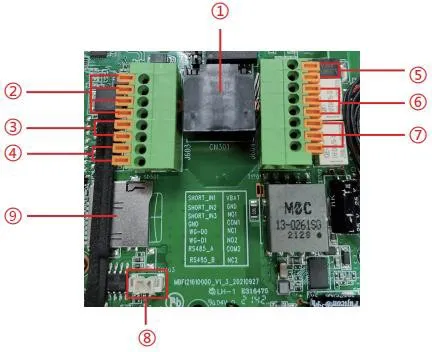

Remova a tampa traseira do dispositivo para acessar o bloco de terminais usado para entrada de energia, controle de fechadura elétrica e conexões relacionadas, conforme mostrado abaixo:
| N.º | Descrição |
| ① | Porta Ethernet: RJ45 padrão, 10/100 Mbps adaptável, recomendado cabo Cat5 ou Cat5e. |
| ② | Três portas de detecção de entrada de contato seco para interruptores, sensores infravermelhos, contatos de porta, sensores de vibração e outros dispositivos de entrada. |
| ③ | Interface Wiegand. Wiegand In é usado para leitores de cartão externos, e Wiegand Out pode conectar-se a controladores de acesso e dispositivos relacionados. |
| ④ | Interface RS485. |
| ⑤ | Entrada de alimentação: 12V/1A, positivo no terminal superior e negativo no terminal inferior. |
| ⑥、⑦ | Duas portas de controle de saída de contato seco para fechaduras elétricas, dispositivos de alarme e outros equipamentos controlados. |
| ⑧ | Interface Line Out para equipamentos de assistência auditiva. |
| ⑨ | Slot para cartão TF, suportando até 128 GB, usado para armazenar capturas de tela e arquivos de áudio. |
1. Portas de entrada de contato seco:
As portas de entrada podem ser conectadas a contatos de porta, detectores infravermelhos, sensores de vibração ou botões de emergência para acionar ações predefinidas.
1) Relatar um evento ao servidor por mensagem.
Um usuário pode enviar uma mensagem no estilo SMS de qualquer telefone compatível para o dispositivo.
Formato da mensagem: ALERT=[mensagem].
Por exemplo, com a configuração padrão, você pode enviar ALERT=OUT1_SOS.
2) Ações de entrada de contato seco.
Um dispositivo externo conectado à porta de entrada pode acionar um evento em um dos seguintes modos:
Acionamento por nível alto (acionamento por circuito aberto)
Acionamento por nível baixo (acionamento por circuito fechado)
2. Portas de saída de contato seco:
As portas de saída podem ser conectadas a fechaduras elétricas, luzes de advertência, entradas de alarme de câmera e dispositivos similares para acionar ações predefinidas.
1) Receber mensagens de controle de saída do servidor e acionar a porta de saída correspondentemente.
Na página web, ative o acionamento remoto por SMS. Quando o dispositivo receber uma mensagem no formato ALERT=[mensagem], a ação de saída será acionada.
2) Vincular uma porta de saída a uma porta de entrada.
Na página web, ative o acionamento por entrada para que uma entrada lógica selecionada possa ativar a saída correspondente.
3) Receber comandos DTMF remotos e acionar a saída após validação.
Na página web, ative o acionamento DTMF remoto. No exemplo mostrado, o código de acionamento padrão é 1234. Durante uma chamada entre o dispositivo e um telefone, digitar 1234 altera o estado da porta de saída. Pressione # após o código DTMF para acionar a saída imediatamente.
4) Vincular a saída a eventos de estado de chamada.
Após selecionar um estado de chamada, o dispositivo inicia o alarme quando esse estado começa e o interrompe automaticamente quando o estado termina.

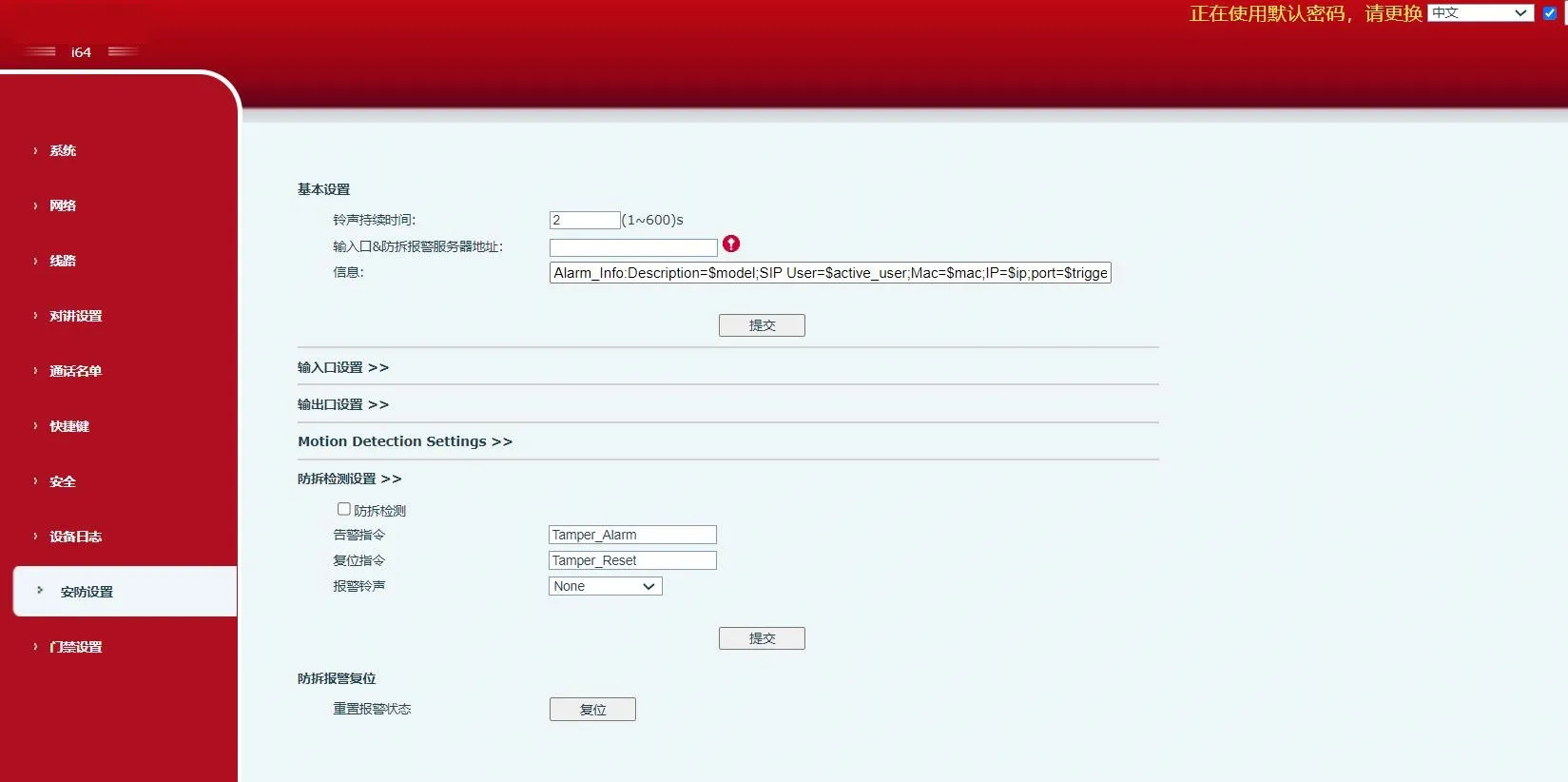

| Configurações de segurança | |
| Parâmetro | Descrição |
| Configurações básicas | |
| Duração do toque | Duração do toque de alarme. |
| Endereço do servidor |
Configura o endereço do servidor de resposta remota, incluindo o servidor de resposta remota e o servidor de acionamento de alarme. Quando uma porta de entrada é acionada, o dispositivo envia uma mensagem ao servidor em um formato semelhante a: Alarm_Info:Description=i16SV;SIP User=;Mac=0c:38:3e:39:6a:b6;IP=172.16.7.189;port=Input |
| Mensagem | Informações personalizadas anexadas ao enviar para o servidor. |

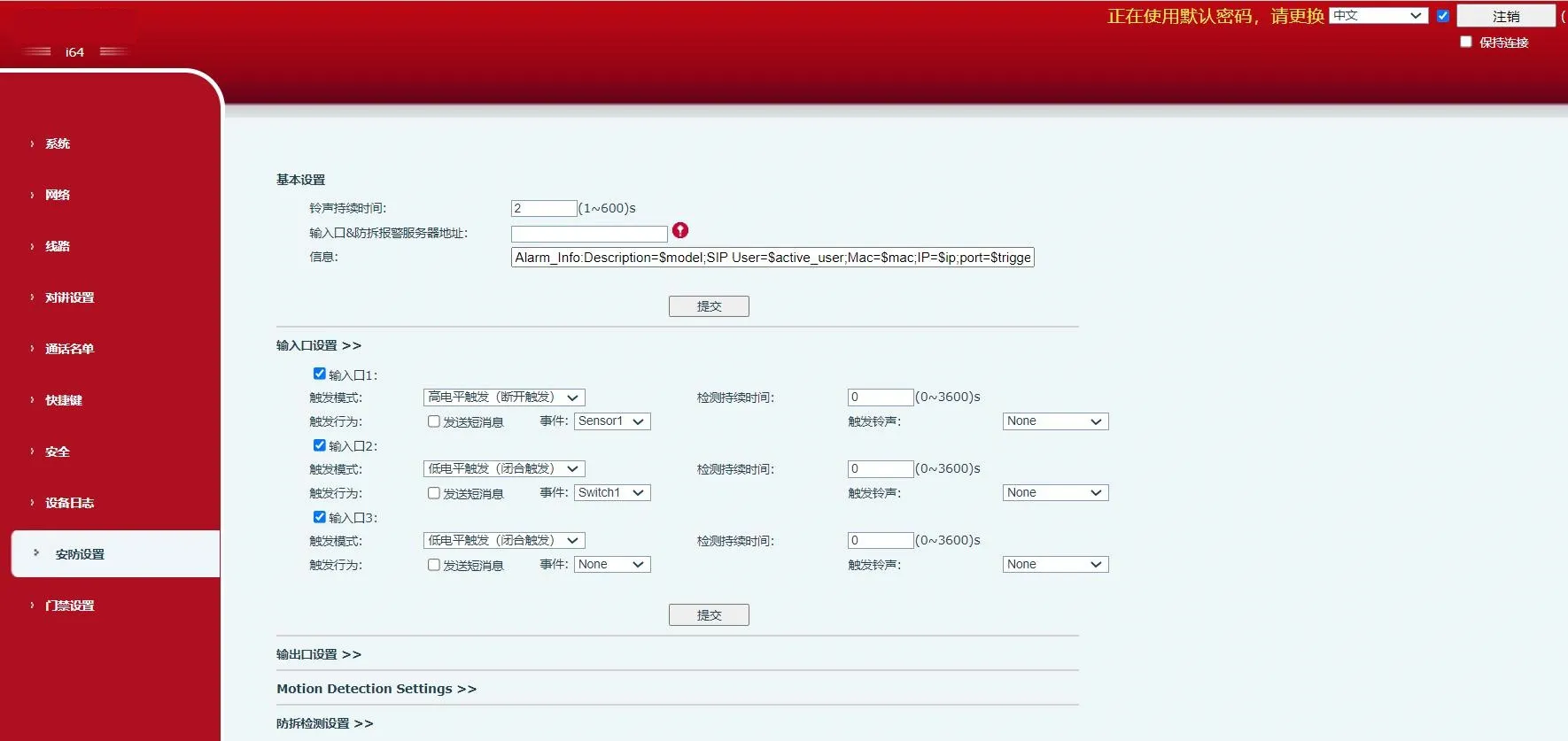

| Configurações da porta de entrada | |
| Porta de entrada | Habilita ou desabilita a porta de entrada. |
| Modo de acionamento | Quando Acionamento por nível baixo (acionamento fechado) é selecionado, o dispositivo detecta uma condição de nível baixo fechado na porta de entrada. |
| Quando Acionamento por nível alto (acionamento aberto) é selecionado, o dispositivo detecta uma condição de nível alto aberto na porta de entrada. | |
| Duração da detecção | Define quanto tempo a condição de acionamento deve persistir antes de ser considerada válida. |
|
Ação de acionamento: Enviar mensagem | Habilita ou desabilita o relatório de mensagens da porta de entrada para o servidor. |
| Evento | Define o evento associado ao acionamento de entrada, como contato de porta, interruptor ou tecla DSS. |
| Toque de acionamento | Suporta seleção de toque. |

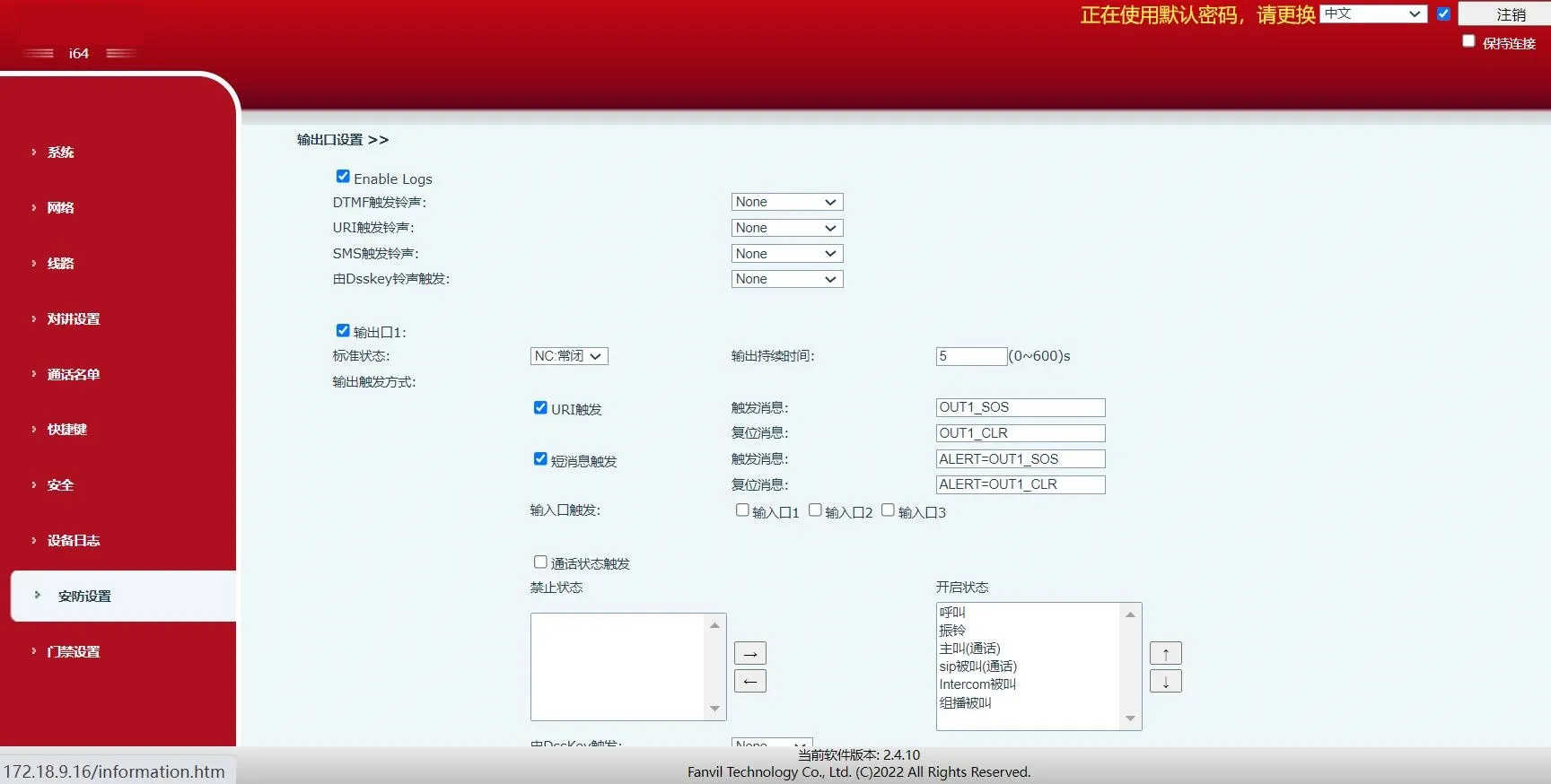

| Configurações da porta de saída | |
| Habilitar logs | Habilita ou desabilita o registro de logs. |
| Toque de acionamento DTMF | Suporta seleção de toque. |
| Toque de acionamento URI | Suporta seleção de toque. |
| Toque de acionamento SMS | Suporta seleção de toque. |
| Toque de acionamento da tecla DSS | Suporta seleção de toque. |
| Porta de saída | Habilita ou desabilita a porta de saída. |
| Estado padrão | Quando Nível baixo (NO: Aberto) é selecionado, a porta NO abre quando a condição de acionamento é atendida. |
| Quando Nível alto (NC: Fechado) é selecionado, a porta NC fecha quando a condição de acionamento é atendida. | |
| Duração da saída | Duração da mudança de estado da saída. O valor padrão é 5 segundos. |
| Acionamento pela porta de entrada | Quando a porta de entrada selecionada atende à condição de acionamento, a porta de saída é ativada pelo período definido por Duração da saída. |
| Acionamento DTMF | Recebe um código DTMF de um dispositivo remoto e aciona a porta de saída correspondente se o código estiver correto. |
| Código de acionamento DTMF | Durante uma chamada, o terminal recebe um código DTMF do dispositivo remoto. Se o código estiver correto, a porta de saída correspondente é acionada. O valor padrão é 1234. | |
| Código de reset DTMF | Durante uma chamada, o terminal recebe um código DTMF do dispositivo remoto. Se o código estiver correto, a porta de saída correspondente é resetada. O valor padrão é 4321. | |
| Modo de reset | Por duração | A mudança de estado da saída é controlada por Duração da saída. |
| Por estado de chamada | A saída é controlada pelo estado da chamada e retorna ao seu estado padrão quando o estado da chamada termina. | |
| Acionamento URI |
Habilita ou desabilita o acionamento baseado em URI. Se um comando válido for enviado de um dispositivo remoto ou servidor, a porta de saída correspondente é acionada ou resetada. | |
| Mensagem de acionamento | Mensagem enviada após a porta de saída ser acionada. | |
| Mensagem de reset | Mensagem enviada após a porta de saída ser resetada. | |
| Acionamento SMS |
Habilita ou desabilita o acionamento baseado em SMS. Se um dispositivo remoto ou servidor enviar ALERT=[comando] e o comando estiver correto, a porta de saída correspondente será acionada ou resetada. | |
| Mensagem de acionamento | Mensagem enviada após a porta de saída ser acionada. | |
| Mensagem de reset | Mensagem enviada após a porta de saída ser resetada. | |
| Acionamento pela porta de entrada | Seleciona qual porta de entrada pode ser usada para acionar a porta de saída atual. | |
| Acionamento por estado de chamada |
Define o comportamento contínuo da saída com base no estado da chamada. Exemplos de condições de acionamento incluem: 1. Falando 2. Tocando 3. Chamando | |
| Acionamento pela tecla DSS | Usa uma tecla DSS para acionar a saída. | |
| Acionamento ao desligar | Aciona a saída após a chamada ser desconectada. | |
| Atraso de desligamento | Atraso antes do acionamento de desligamento ser ativado. O valor padrão é 5 segundos. | |
| Configurações de detecção de movimento | ||
| Alarme de detecção de movimento | Habilita ou desabilita a detecção de movimento. | |
| Duração do acionamento | Define o tempo de atraso do acionamento. O padrão é 3 segundos, com intervalo de 0 a 3600 segundos. | |
| Toque de acionamento | Suporta seleção de toque. | |
|
Ação de acionamento: Enviar mensagem | Habilita ou desabilita o envio de uma mensagem ao servidor quando o alarme de detecção de movimento é acionado. | |
| Tecla de função | Quando definida como dsskey1 ou dsskey2, pressionar a tecla DSS aciona uma chamada. O valor padrão é none. |
| Configurações de detecção de violação | |
| Detecção de violação | Habilita ou desabilita a detecção de violação. Se o terminal for removido à força, o alarme de violação é acionado e o toque de alarme configurado continua tocando. |
| Comando de alarme | Quando o alarme é acionado, o terminal envia o comando de alarme configurado para o servidor. |
| Comando de reset | Para parar o toque de alarme, um dispositivo remoto pode enviar uma mensagem ao terminal. Se o conteúdo da mensagem corresponder ao valor configurado em Comando de reset, o terminal parará de reproduzir o toque de alarme. |
| Toque de alarme | Define o toque usado para o alarme. |
| Reset de alarme de violação | |
| Resetar estado de alarme | Interrompe a reprodução do alarme e limpa o estado de alarme ativo. |
