Guia de configuração para telefones SIP e interfone de porta. Abrange configuração Bi31s e BF600S, registro SIP, DTMF, vídeo H.264, desbloqueio remoto de porta e interfone de áudio bidirecional / vídeo unidirecional.
O sistema de interfone de porta é um sistema de comunicação bidirecional que permite aos usuários controlar o bloqueio/desbloqueio de portas e monitorar o ambiente ao redor por meio de uma câmera integrada. Ele é composto por duas partes: interfone interno (Telefone IP) e interfone externo (Estação de Porta).
A série Intercom corresponde às estações externas, enquanto a série Phone são os telefones internos. Ambos suportam chamadas de áudio e vídeo por IP/SIP e trabalham em conjunto para realizar o controle e monitoramento de portas. Dentro da mesma rede LAN, um dispositivo pode se comunicar com vários dispositivos por meio de IP ou SIP (comunicação um para muitos ou muitos para muitos).
Este documento utiliza os modelos Bi31s (Série Intercom) e BF600S (Telefone Android Interno) como exemplos.
Este documento se aplica à Série de Telefones IP Internos e à Série de Interfones de Porta.
Este guia é destinado a usuários que desejam conhecer as configurações básicas e aplicações de telefones SIP integrados ao sistema de interfone de porta.
SIP: Protocolo para comunicação em tempo real por meio de contas SIP registradas.
DTMF: Sinalização utilizada para envio de códigos de comando e controle de dispositivos remotos.
Codec de Áudio: Formato de codificação de áudio que garante transmissão de voz estável.
Codec de Vídeo: Formato de codificação de vídeo que garante a transmissão normal de imagens.
O BF600S é um telefone de vídeo com sistema Android, interface intuitiva e operação simples. Ele pode se comunicar com a estação de porta ao se registrar no mesmo servidor SIP. Mesmo sem servidor SIP, é possível realizar chamadas de áudio e vídeo ponto a ponto via IP na mesma rede local.
Configure corretamente os itens abaixo para habilitar a comunicação e o controle de porta:
| Item de Configuração | Status | Descrição |
| Registro SIP | Registrado | Registrado no mesmo servidor SIP da estação de porta |
| DTMF | Inband | Não permite desbloqueio de porta (inválido para controle de relé) |
| RFC2833 | Válido para desbloqueio de porta | |
| Info | Válido para desbloqueio de porta | |
| Auto | Negocia o modo DTMF com o dispositivo remoto | |
| Codec de Áudio | Habilitar Todos | Evitar problemas de compatibilidade |
| Codec de Vídeo | H.264 | Deve ser compatível com o codec da estação de porta |
| Contatos | Adicionar números da estação de porta | Identificar chamadas recebidas de estações específicas |
Observações:
1. O servidor SIP deve suportar passagem de DTMF para transmissão correta de comandos.
2. O servidor de mídia deve ser compatível com H.264 para transmissão de vídeo.

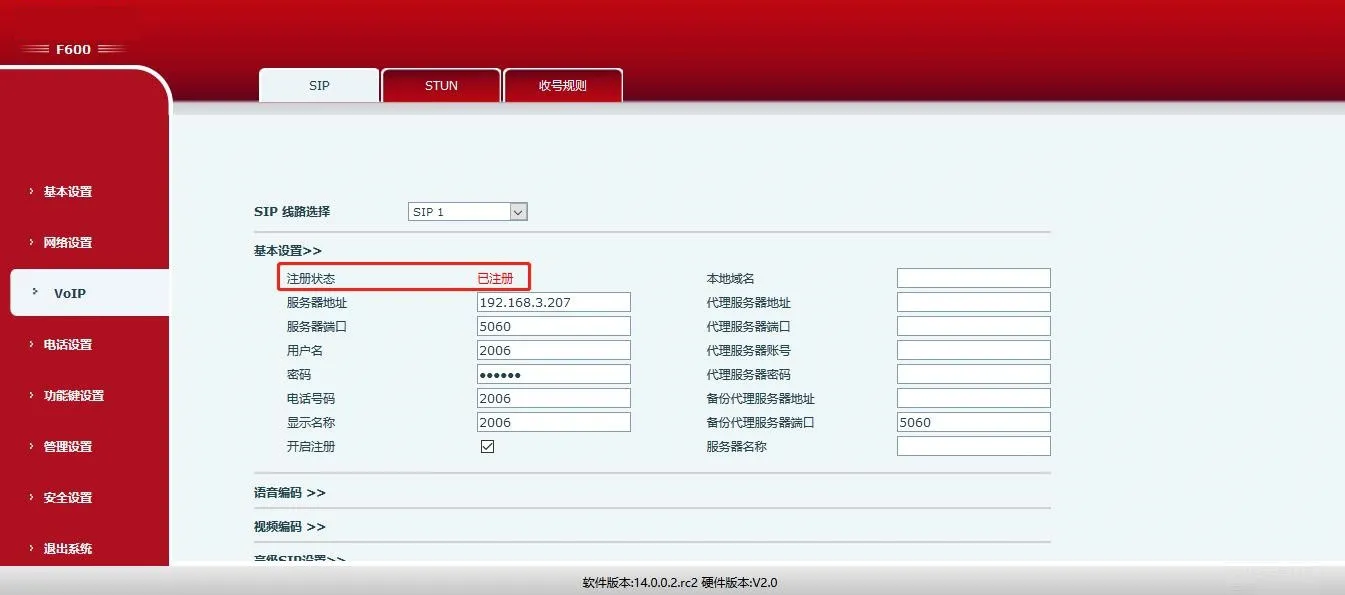

Insira os dados da conta SIP e ative o registro. Certifique-se de que o telefone e a estação de porta estão registrados no mesmo servidor SIP.
Caminho da Web: VOIP -> SIP -> Configurações Básicas
Exemplo:
Servidor: 192.168.3.207, Porta: 5060
Nome de Usuário: 2006, Senha: ******, Ramal: 2006
Nome de Exibição: 2006
Marque a opção Habilitar e clique em Salvar.

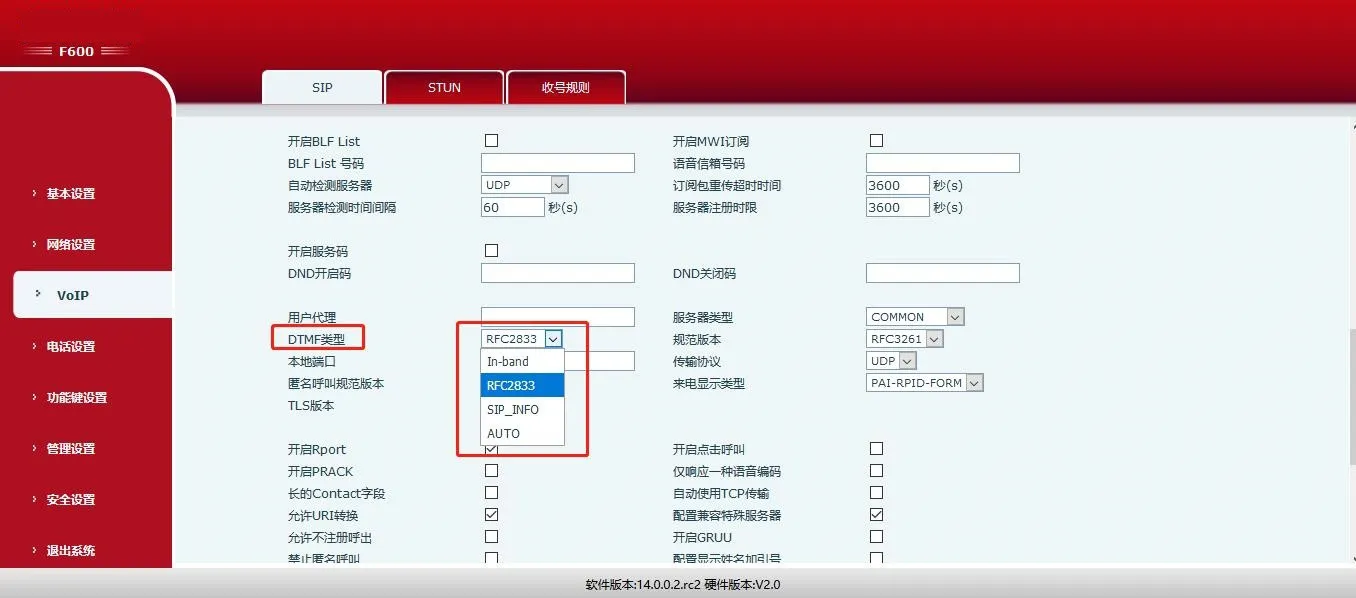

Defina o DTMF como RFC2833 ou Info (o modo Inband não é compatível com o desbloqueio de porta).
Caminho da Web: VOIP -> SIP -> Configurações Avançadas do SIP

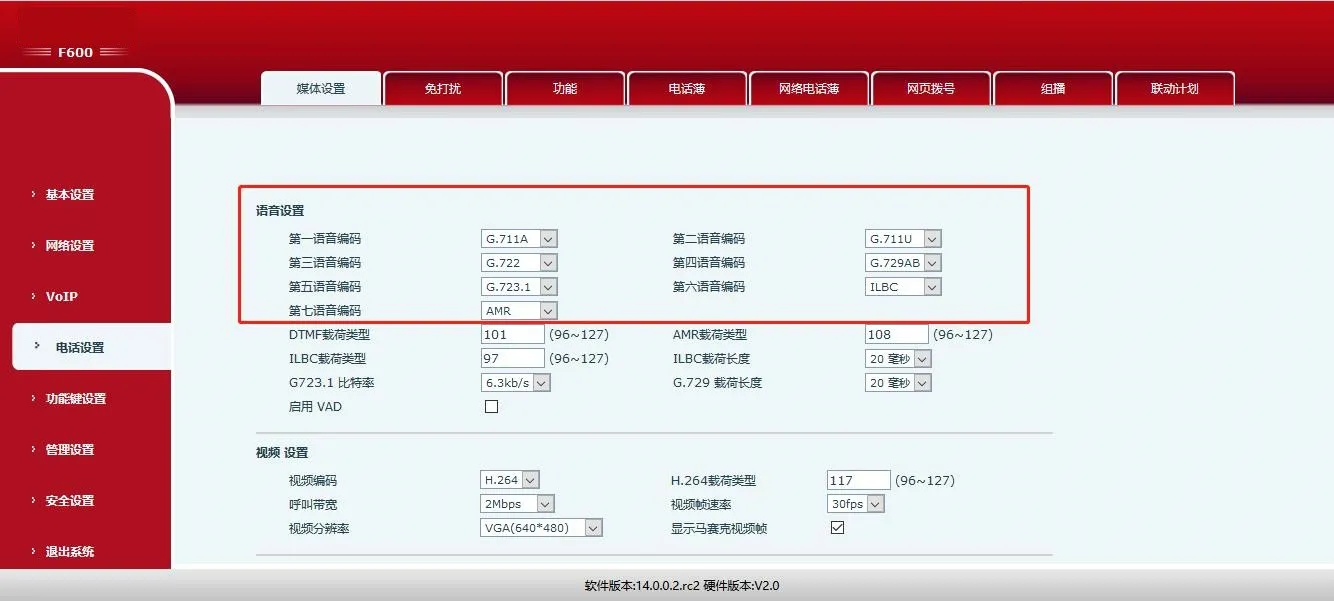

Habilite todos os codecs de áudio para garantir compatibilidade com todas as estações de porta na rede local.
Caminho da Web: Configurações do Telefone -> Mídia -> Configurações de Áudio

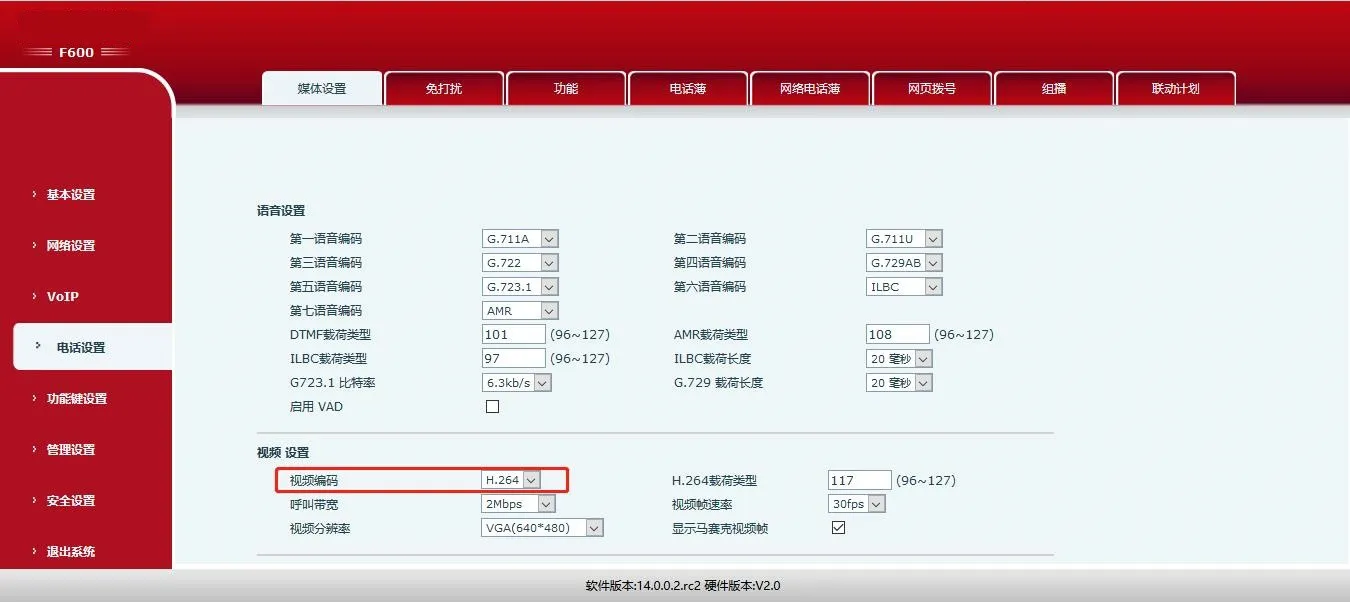

A estação de porta suporta apenas H.264. Defina o codec de vídeo do telefone como H.264.
Caminho da Web: Configurações do Telefone -> Mídia -> Configurações de Vídeo
Observação: O BF600S também suporta modos de interfone e multicast. Consulte o manual oficial para mais detalhes.
O Bi31s oferece áudio bidirecional e vídeo unidirecional. Quando um visitante aciona a campainha, o telefone interno toca. O usuário pode conversar, visualizar o vídeo e desbloquear a porta remotamente por meio de códigos DTMF.
Principais itens de configuração do Bi31s:
| Item de Configuração | Status | Descrição |
| Registro SIP | Registrado | Registrado no mesmo servidor SIP do telefone interno |
| Código de Desbloqueio Remoto | Personalizado | Apenas números ou * |
| Desbloqueio por Aplicativo | Personalizado (Desativado por padrão) | Habilitar desbloqueio por chamada telefônica |
| Lista de Acesso Remoto | Habilitado | Apenas números autorizados podem desbloquear a porta |
| Tamanho do Código de Autenticação | Personalizado | Reduzir tempo de espera para desbloqueio |
| Número Principal | Número SIP do telefone interno | Conta SIP do telefone interno |
| Código de Autenticação | Personalizado | Código para desbloquear a porta |
| Atendimento Automático | Personalizado (Ativado por padrão) | Atender chamadas recebidas após tempo limite |
Registre a estação de porta no mesmo servidor SIP do telefone interno.
Caminho da Web: VOIP -> SIP -> Configurações Básicas
Exemplo:
Servidor: 192.168.3.207, Porta: 5060
Nome de Usuário: 2008, Senha: ******, Ramal: 2008
Marque a opção Habilitar e clique em Salvar.

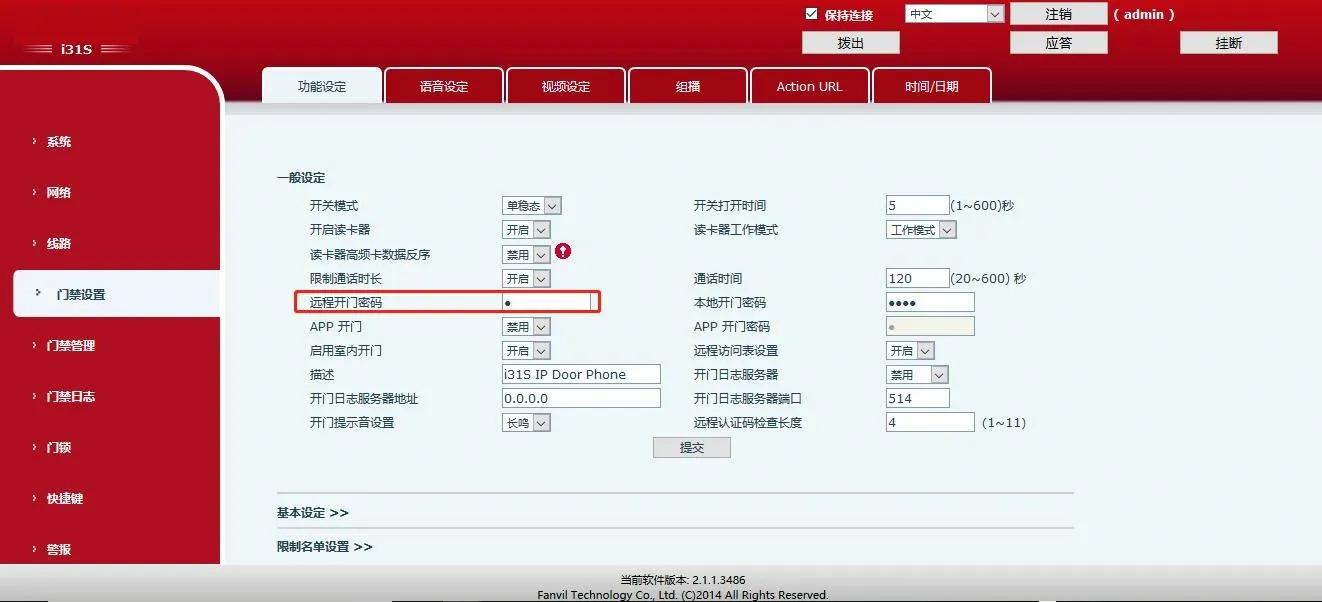

Defina um código de acesso (padrão: *). Após atender a chamada da estação de porta, insira esse código para desbloquear.
Caminho da Web: Configurações de Porta -> Recursos -> Configurações Gerais
Observação: Somente números e o caractere * são permitidos.

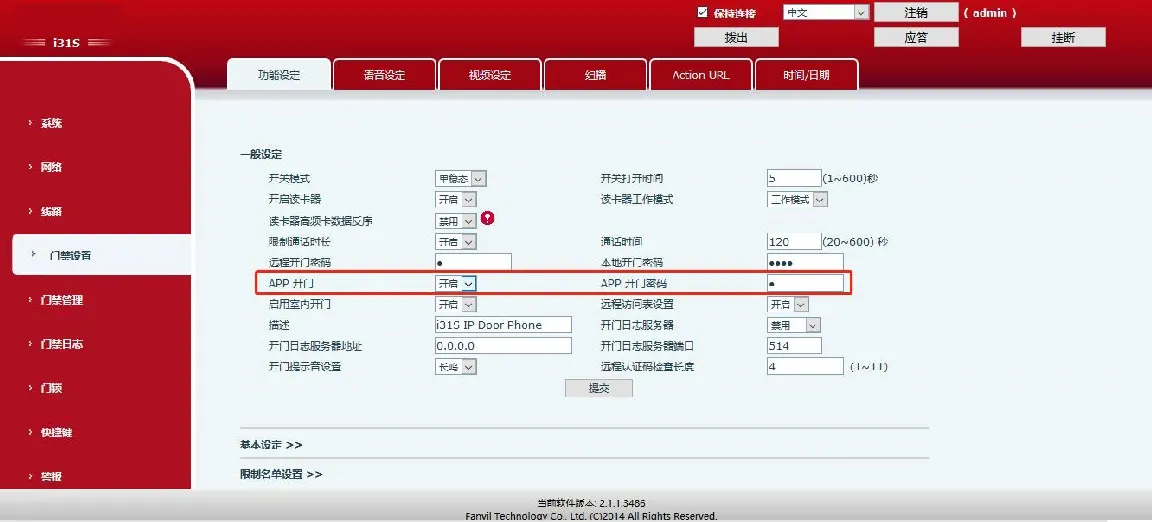

Habilite essa função para desbloquear quando o telefone fizer a chamada para a estação de porta.
Caminho da Web: Configurações de Porta -> Recursos -> Configurações Gerais
Observação: A senha aceita apenas números ou *.

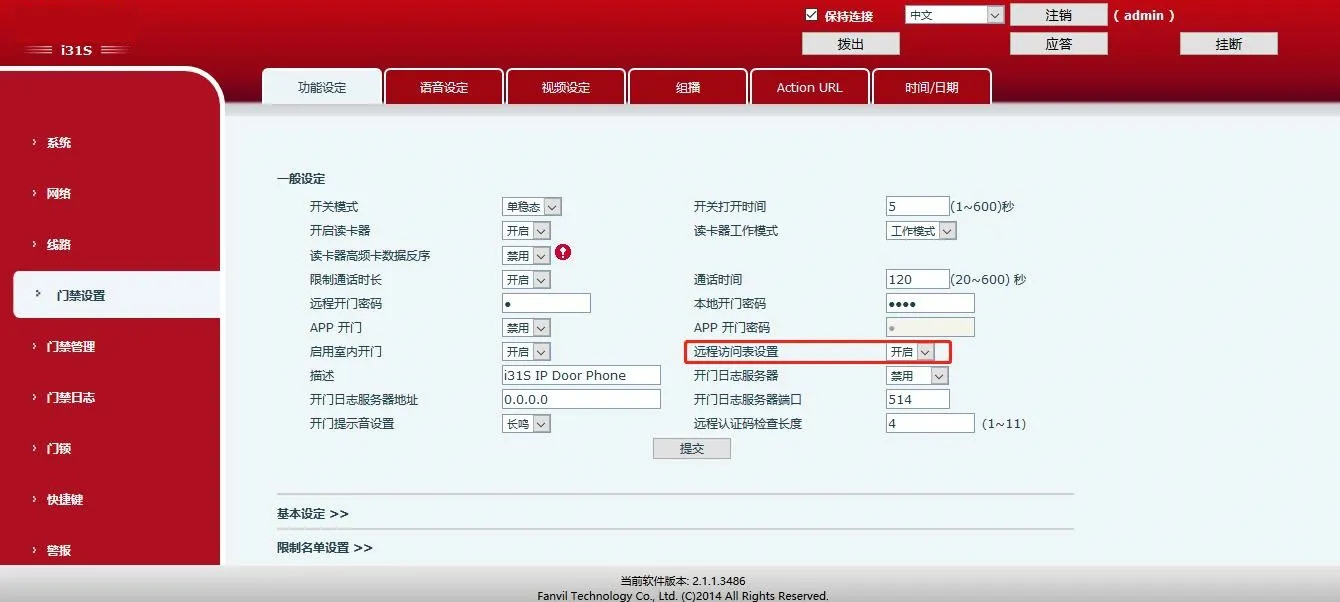

Habilite a lista de acesso (ativada por padrão). Apenas os números cadastrados na lista conseguem desbloquear a porta.
Caminho da Web: Configurações de Porta -> Recursos -> Configurações Gerais

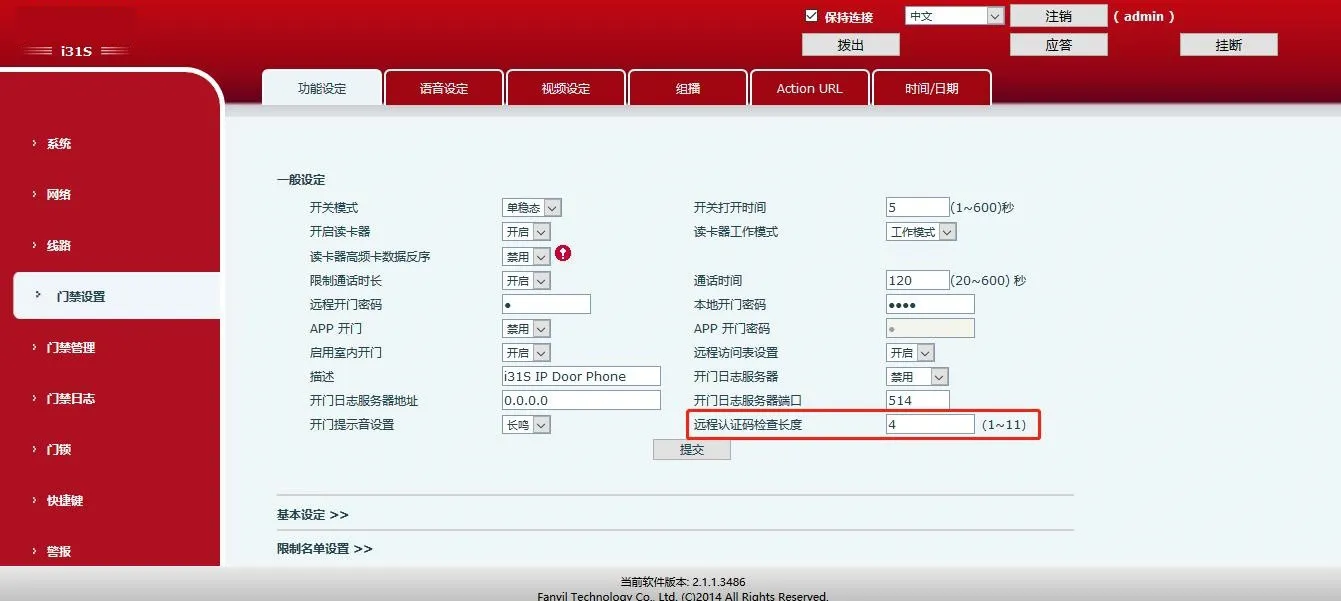

Defina o tamanho do código (1 a 11 dígitos, padrão: 4). O sistema valida o código imediatamente ao atingir o tamanho configurado.
Caminho da Web: Configurações de Porta -> Recursos -> Configurações Gerais

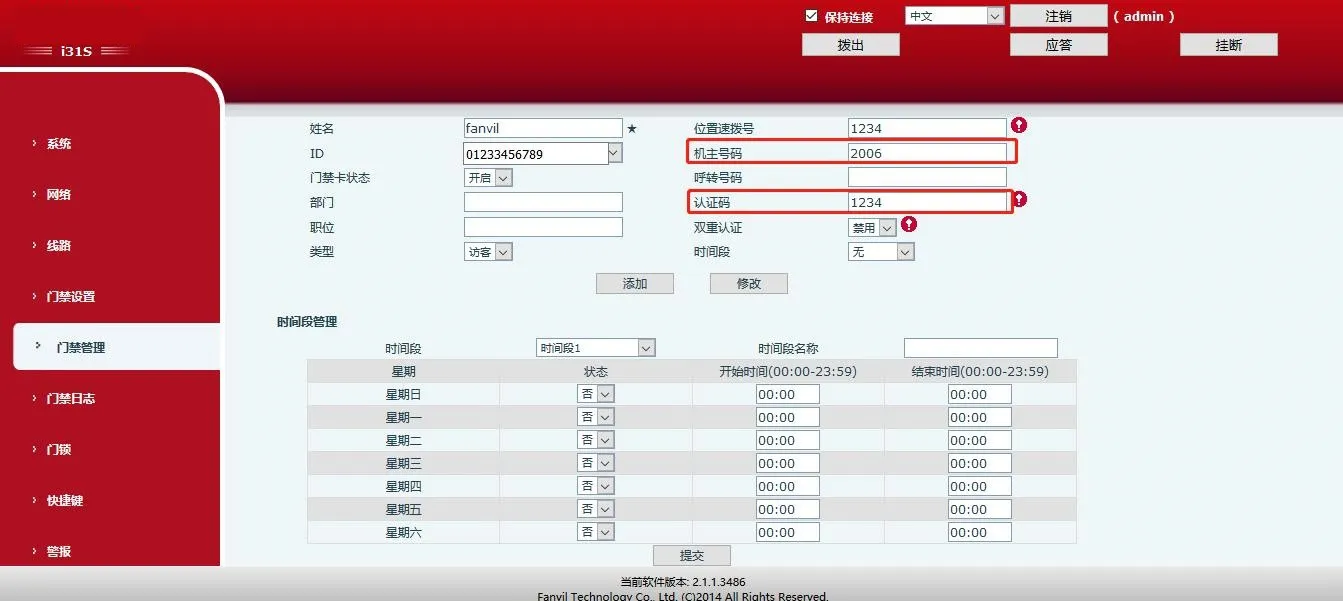

Informe o número SIP do telefone interno como Número Principal e cadastre um código de desbloqueio.
Caminho da Web: Gerenciamento de Porta -> Adicionar Regra de Acesso

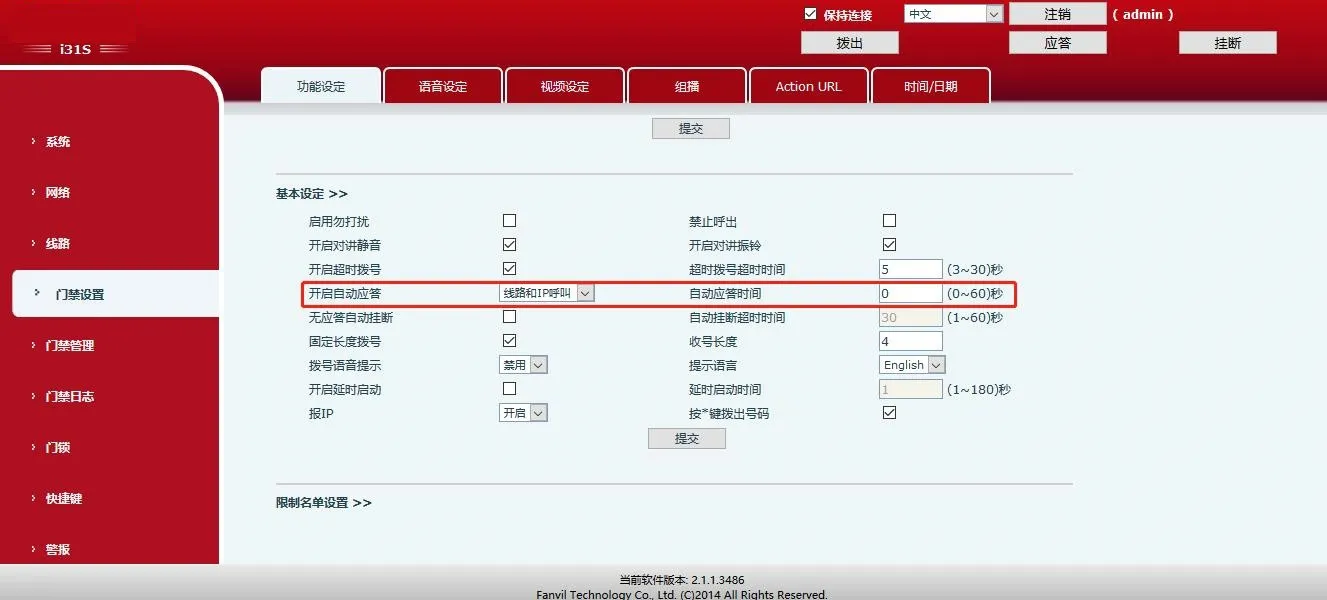

Habilite o atendimento automático com tempo limite. A estação de porta atenderá automaticamente as chamadas provenientes do telefone interno.
Caminho da Web: Configurações de Porta -> Recursos -> Configurações Básicas
