Guia de função de instantâneo do telefone da porta de vídeo SIP: eventos de gatilho (chamada / toque / resposta / desbloqueio), upload para HTTP / FTP / TFTP, etapas de configuração, solução de problemas para a série Bi3
Este documento descreve a função de captura instantânea (snapshot) de porteiros eletrônicos e interfones SIP com vídeo. A função de captura instantânea captura imagens da câmera quando o dispositivo é acionado por eventos e, em seguida, envia as imagens para um servidor especificado. Servidores suportados: HTTP/HTTPS, FTP, TFTP. Acionadores suportados: chamada, toque, resposta, destravamento, etc.
Porteiros eletrônicos com vídeo: Bi30, Bi31S, Bi32V, Bi33V
Interfones com vídeo: BK-DAB-PA2 + câmera PA KIT, BK-DAB-PA2S + câmera PA2 KIT, BHP-SOS10, BHP-SOS10V, BHP-SOS16, BHP-SOS16V, BHP-SOS18

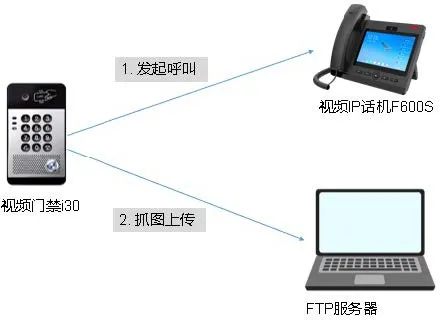

A função de captura instantânea captura imagens sob acionadores predefinidos e as envia para um servidor para armazenamento. Ela inclui duas partes principais:
Acionadores de captura: Fazer chamada, toque recebido, resposta à chamada, acionador de entrada (interfone), acionador de saída (interfone), destravamento da porta (porteiro)
Envio de imagem: Suporta servidores HTTPS, HTTP, FTP, TFTP
Adequado para cenas que precisam salvar imagens de eventos, como monitoramento de bicicletas elétricas entrando em um elevador.

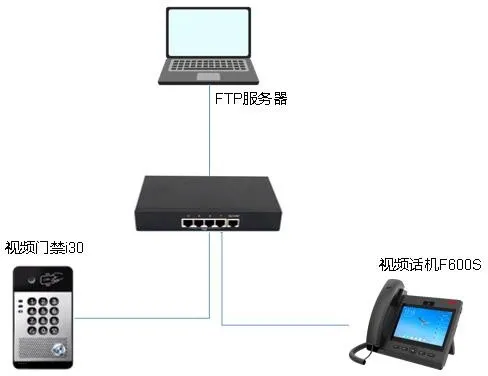

Preparar 1 porteiro eletrônico Bi30 + 1 telefone com vídeo BF600S, conectados a um switch com endereços IP válidos
Preparar um PC de configuração com software de servidor instalado, conectado à mesma LAN que os dispositivos
Tomando como exemplo o porteiro eletrônico Bi30:
Para usar a função de captura instantânea, você precisa configurar um servidor e o porteiro. Este guia usa Bi30 + WFTPD (servidor FTP) como exemplo.
Baixe o WFTPD (não requer instalação).

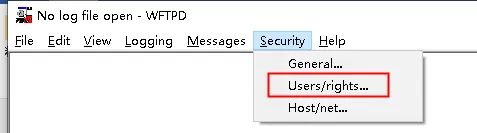

Abra o software → clique em Security – User/Rights

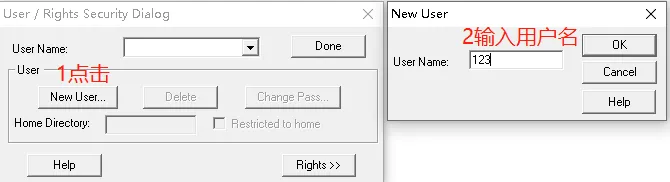

Clique em New User → insira o nome de usuário (ex. 123) → OK
Insira a senha (ex. 123) → OK

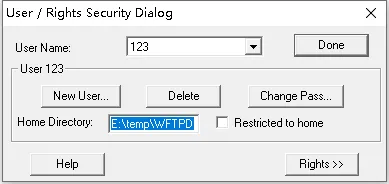

Defina o diretório raiz do FTP (ex. E:\temp\WFTPD) → cole em Home Directory

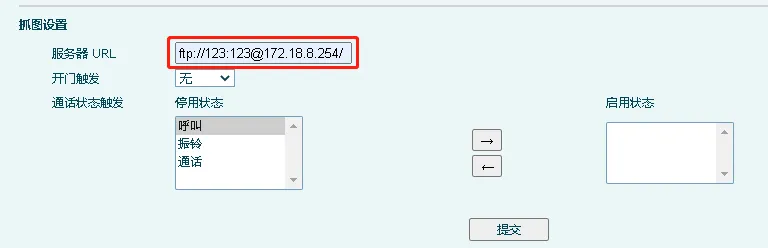

Faça login na interface WEB do dispositivo para definir os acionadores de captura e a URL de envio.
Exemplo de formato de URL:ftp://123:123@172.18.8.254/
- ftp: tipo de protocolo
- 123:123: usuário:senha
- 172.18.8.254: IP do servidor
- /: salvar no diretório raiz; use /snap/ para uma subpasta

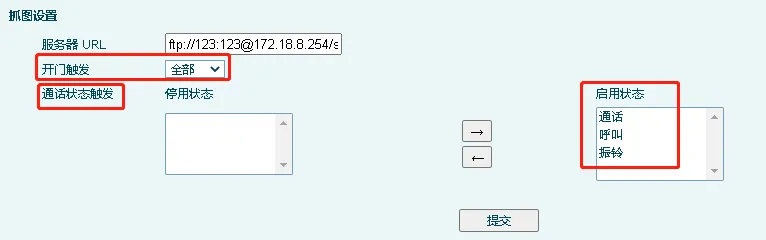

Definir condições de acionamento (porteiro):
Qualquer acionador habilitado capturará e enviará uma imagem (ex. destravamento da porta).

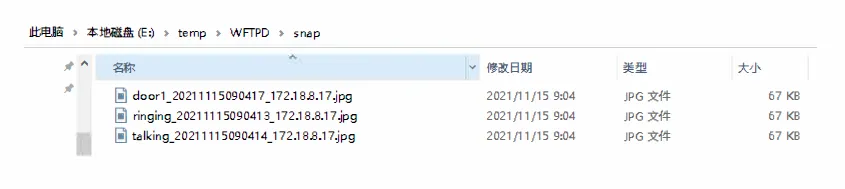

Nomeação dos arquivos de captura: Evento + Carimbo de data/hora
Se nenhuma imagem for salva no servidor, verifique o seguinte:
Rede: Certifique-se de que o dispositivo consegue alcançar o servidor
Configuração do servidor: Verifique usuário/senha e permissão de gravação; teste o envio com outras ferramentas
Outros problemas: Entre em contato com o suporte técnico
