Na integração AV moderna, a escolha da interface de vídeo afeta diretamente a qualidade do sinal, a distância de transmissão, a estabilidade do sistema, o custo de instalação e a manutenção a longo prazo. HDMI e SDI são interfaces de vídeo de alta definição comuns, mas não foram projetadas para o mesmo tipo de aplicação. O HDMI é amplamente utilizado em eletrônicos de consumo, monitores de escritório, sistemas de conferência, computadores, projetores e terminais multimídia. O SDI é mais comumente usado na produção de vídeo profissional, radiodifusão, sistemas de eventos ao vivo, fluxos de trabalho em estúdio e transmissão de câmeras de longa distância.

Para os integradores, a pergunta importante não é simplesmente qual interface tem melhor qualidade de imagem. Uma pergunta melhor é: qual interface se adapta ao ambiente real do projeto? O comprimento do cabo, o tipo de dispositivo, a estabilidade do conector, a resolução necessária, o método de roteamento de sinal, a expansão futura e o fluxo de trabalho de manutenção devem ser considerados antes de tomar uma decisão de projeto.

Compreender primeiro o ambiente de aplicação

A escolha de interface mais confiável geralmente começa pelo cenário de aplicação. Em salas de reunião, salas de treinamento, auditórios, home theaters, pequenos sistemas de sinalização digital e espaços de colaboração em escritórios, o HDMI é frequentemente a primeira escolha, porque a maioria dos dispositivos do lado da tela já inclui portas HDMI. Laptops, PCs de mesa, players de mídia, terminais de videoconferência, monitores, TVs e projetores geralmente podem ser conectados diretamente, sem necessidade de conversão complexa de sinal.

Em estúdios de radiodifusão, salas de produção ao vivo, centros de comando, sistemas de câmeras profissionais e ambientes de produção de eventos, o SDI costuma ser mais prático. Esses sistemas geralmente precisam de cabos mais longos, conexões físicas mais confiáveis, roteamento de sinal estável e compatibilidade com equipamentos profissionais de comutação, gravação, monitoramento e distribuição.

Um projeto também pode incluir os dois tipos de interface. Por exemplo, um sistema de câmeras pode usar SDI para captura e transmissão de longa distância, enquanto a tela final ou o monitor de pré-visualização pode usar HDMI. Nesse caso, conversores, processadores de vídeo, comutadores matriciais, placas de captura ou dispositivos AV-over-IP podem ser usados para conectar os dois ecossistemas de sinal.

Lógica de design diferente por trás do HDMI e do SDI

O HDMI, ou Interface Multimídia de Alta Definição, foi desenvolvido principalmente para facilitar a transmissão de áudio e vídeo entre dispositivos de exibição de consumo e comerciais. Seu design é focado na conveniência, tamanho compacto, ampla compatibilidade com dispositivos e experiência plug-and-play para o usuário. Um único cabo HDMI pode transportar vídeo e áudio digitais, o que reduz a complexidade da cablagem em aplicações de exibição de curta distância.

O SDI, ou Interface Digital Serial, foi desenvolvido para ambientes de vídeo profissionais. Seu design é focado na transmissão de vídeo digital estável, no roteamento de cabos de longa distância e na integração confiável com equipamentos de vídeo profissionais. O SDI é comumente usado entre câmeras, comutadores de vídeo, roteadores, monitores, gravadores e sistemas de produção.

Essa diferença de design explica por que o HDMI é mais comum em projetos centrados na exibição, enquanto o SDI é mais comum em projetos centrados na produção. O HDMI atende bem ao lado da exibição voltado para o usuário. O SDI atende de forma mais eficaz ao lado da engenharia e do transporte de sinal.

Distância de transmissão e confiabilidade do sinal

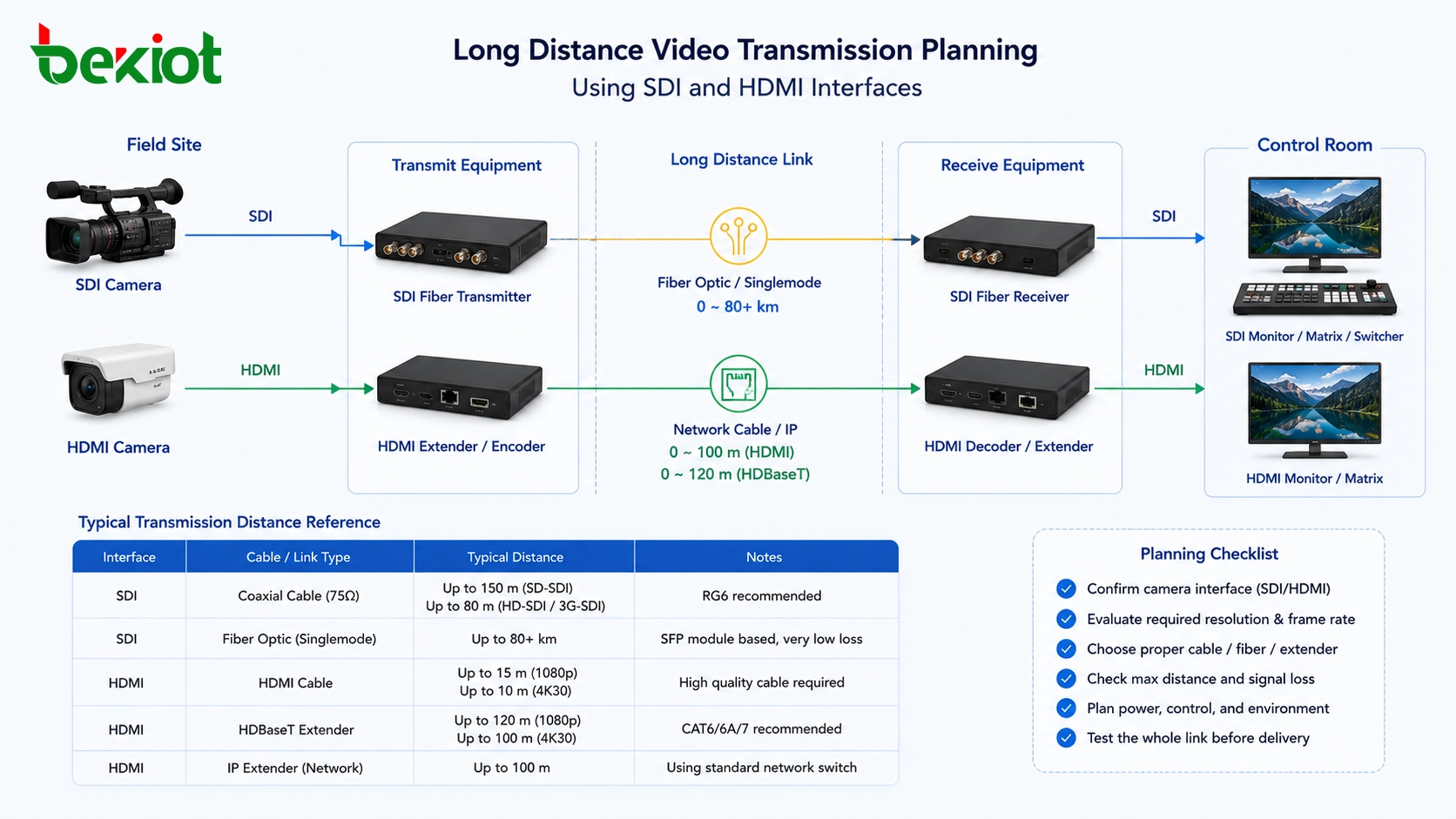

A distância de transmissão é uma das diferenças mais importantes entre HDMI e SDI. O HDMI é normalmente usado para conexões de curta distância. Em muitas instalações práticas, um cabo HDMI padrão geralmente é mantido dentro de cerca de 15 metros para reduzir o risco de degradação do sinal, falha de handshake, cintilação, problemas de tela preta ou saída de imagem instável.

Se o HDMI precisar ser usado em uma distância maior, o sistema pode exigir cabos HDMI ativos, extensores HDMI, soluções HDMI por fibra óptica, transmissores HDBaseT ou codificadores e decodificadores AV-over-IP. Esses métodos podem estender a transmissão HDMI, mas também adicionam custo, requisitos de energia, verificações de compatibilidade e pontos adicionais de falha.

O SDI é mais adequado para transmissão de longa distância. Dependendo da categoria do cabo, do formato do sinal, da qualidade do conector e da capacidade do equipamento, o SDI pode suportar transmissão a centenas de metros ou até distâncias maiores. Isso torna o SDI mais adequado para a cablagem de câmera para sala de controle, sistemas de veículos de radiodifusão, locais de eventos, estádios, sistemas de captura de palestras e redes de produção onde os equipamentos podem estar fisicamente separados.

Para o planejamento de engenharia, a distância não deve ser tratada como um detalhe secundário. Um cabo HDMI curto de um laptop para um monitor pode funcionar perfeitamente, mas a mesma interface pode se tornar pouco confiável se for forçada a uma longa rota de cabo em nível de edifício. O SDI, por outro lado, é projetado para lidar com condições de cabeamento profissional de forma mais consistente.

Estrutura do conector e estabilidade no local

Os conectores HDMI são compactos e convenientes. Seu tamanho reduzido os torna adequados para laptops, monitores, câmeras compactas, terminais de conferência, players de mídia e muitos dispositivos portáteis. Em salas voltadas para o usuário, o HDMI é fácil de entender, fácil de substituir e familiar para a maioria dos usuários.

No entanto, os conectores HDMI normalmente não são conectores de travamento. Em ambientes com vibração, tração de cabos, conexões e desconexões frequentes, racks móveis, configurações temporárias de eventos ou cabos expostos, uma conexão HDMI pode se soltar mais facilmente, a menos que o instalador adicione gerenciamento adequado de cabos, alívio de tensão ou acessórios de travamento.

O SDI normalmente usa um conector BNC. O mecanismo de travamento tipo baioneta permite fixar o conector com segurança ao dispositivo. Esse design de travamento físico é uma das razões pelas quais o SDI é preferido em ambientes de vídeo profissionais. Em estúdios, unidades móveis de produção, salas de controle, racks de equipamentos e sistemas de eventos ao vivo, um conector seguro pode reduzir desconexões acidentais e melhorar a confiabilidade operacional.

Resolução, taxa de quadros e fluxo de trabalho de vídeo

Os padrões HDMI modernos suportam formatos de vídeo de alta resolução e alta taxa de quadros, incluindo 4K a 60 Hz e acima em muitos sistemas atuais. O HDMI também suporta recursos como HDR, áudio multicanal e funções de controle de exibição para o consumidor, tornando-o adequado para sistemas de apresentação, reprodução de mídia, jogos, videoconferência e aplicações de exibição de alta qualidade.

O SDI também suporta fluxos de trabalho de vídeo de alta definição e ultra-alta definição. Seu valor não está apenas no suporte à resolução, mas também no gerenciamento profissional de sinais. O SDI é amplamente utilizado em fluxos de trabalho onde câmeras, comutadores, gravadores, monitores de forma de onda e monitores de produção devem operar com temporização previsível e comportamento de sinal estável.

Em ambientes profissionais, vários links SDI podem ser usados para suportar fluxos de trabalho de alta largura de banda, incluindo cenários de produção 8K. Isso torna o SDI útil em aplicações exigentes, como produção de radiodifusão, sistemas de estúdio, transmissão ao vivo profissional, captura de palestras de alto padrão e produção de eventos em grande escala.

Ao selecionar uma interface, os engenheiros devem verificar não apenas a resolução máxima impressa na especificação do produto, mas também a taxa de quadros real, o formato de cor, a subamostragem de croma, o requisito de HDR, o requisito de áudio incorporado e a compatibilidade do equipamento em toda a cadeia de sinal.

Considerações sobre handshake de sinal e compatibilidade

Os sistemas HDMI geralmente envolvem negociação EDID e HDCP. O EDID permite que o dispositivo de origem entenda a capacidade de exibição, enquanto o HDCP é usado para proteção de conteúdo em muitos cenários de reprodução de mídia. Em instalações simples, esse processo geralmente é invisível para o usuário. No entanto, em sistemas maiores com comutadores matriciais, divisores, conversores, dispositivos de captura ou múltiplas telas, problemas de handshake HDMI podem causar saída instável, seleção de resolução incorreta, atraso na exibição da imagem ou problemas de tela preta.

Os fluxos de trabalho SDI geralmente não dependem do mesmo processo de handshake no estilo do consumidor. Isso pode tornar o SDI mais previsível em ambientes de produção profissional. Os engenheiros de vídeo geralmente preferem o SDI porque o caminho do sinal se comporta de maneira mais consistente quando conectado a câmeras, comutadores, roteadores, monitores e gravadores.

Para projetos AV comerciais, os testes de compatibilidade ainda são necessários. Diferentes dispositivos podem suportar diferentes versões de HDMI, formatos SDI, taxas de quadros, métodos de incorporação de áudio ou regras de conversão. Um projeto estável deve testar toda a cadeia, em vez de apenas verificar se os conectores correspondem fisicamente.

Custo de instalação e planejamento de manutenção

O HDMI geralmente é econômico para projetos de curta distância e do lado da exibição. Cabos, adaptadores, telas e dispositivos de ponta estão amplamente disponíveis. Para escritórios, salas de aula pequenas, áreas de recepção e espaços multimídia em geral, o HDMI pode reduzir a complexidade da instalação e facilitar a substituição futura.

O SDI pode exigir cabeamento e equipamentos mais profissionais, mas pode reduzir riscos em sistemas de longa distância ou com grande volume de produção. Em projetos onde o vídeo instável interromperia a transmissão ao vivo, o comando de emergência, a produção de eventos ou o trabalho de gravação, a confiabilidade do SDI pode justificar o custo adicional de engenharia.

A manutenção também deve ser considerada. Os sistemas HDMI podem ser mais fáceis de entender para usuários em geral, mas podem se tornar difíceis de solucionar quando muitos extensores, divisores, conversores e telas de resolução mista estão envolvidos. Os sistemas SDI podem exigir mais conhecimento técnico, mas o caminho do sinal costuma ser mais claro para engenheiros AV treinados.

Escolher a interface certa para diferentes projetos

Para salas de reunião, salas de aula, home theaters, pequenos sistemas de exibição e terminais multimídia em geral, o HDMI geralmente é uma escolha prática. É fácil de conectar, amplamente suportado e adequado para saída de exibição de curta distância. Funciona bem quando os principais dispositivos são laptops, projetores, telas, terminais de conferência e players de mídia.

Para estúdios de radiodifusão, sistemas de câmeras, produção ao vivo, centros de comando, gravação profissional e ambientes de sala de controle, o SDI geralmente é mais adequado. Ele oferece melhor capacidade de longa distância, conexão física mais forte e melhor alinhamento com equipamentos de vídeo profissionais.

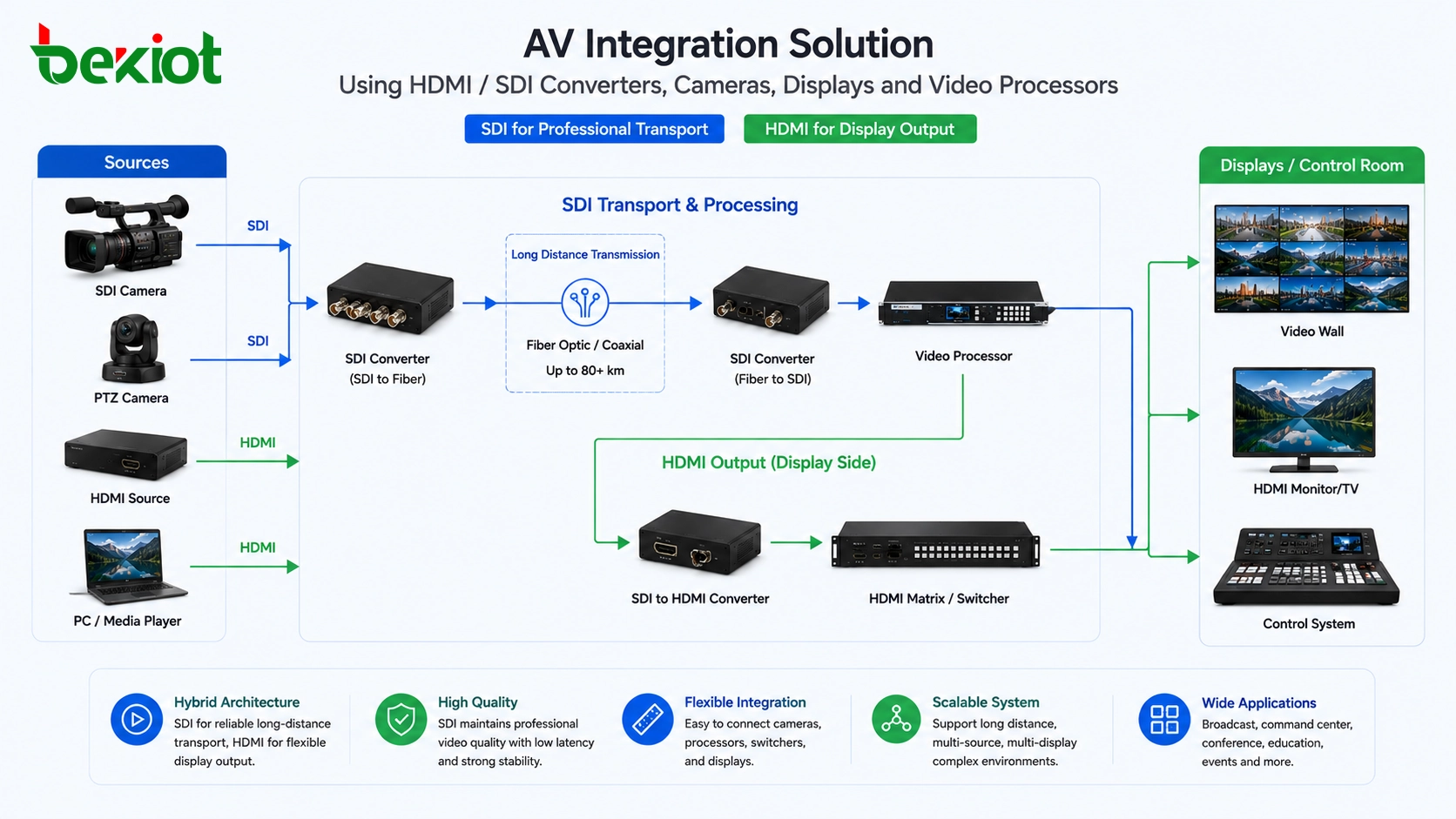

Para projetos híbridos, HDMI e SDI podem ser usados juntos. O SDI pode lidar com a captura e o transporte de sinal de longa distância, enquanto o HDMI pode lidar com a exibição local, pré-visualização ou saída do usuário final. Esse tipo de arquitetura mista é comum em sistemas AV modernos porque equilibra a estabilidade da transmissão profissional com a conveniência do lado da exibição.

Comparação para decisões de engenharia

Planejando uma cadeia de sinais de vídeo confiável

Confirmar os dispositivos de origem e de exibição

O primeiro passo é verificar as portas de saída e entrada reais de todos os dispositivos. Câmeras, computadores, players de mídia, terminais de conferência, telas, projetores, gravadores, comutadores e placas de captura podem não suportar a mesma interface ou o mesmo formato de vídeo. Uma lista completa de dispositivos ajuda a reduzir conversores desnecessários e evita problemas de compatibilidade de última hora.

Calcular a distância do cabo com antecedência

A distância do cabo deve ser calculada durante a fase de projeto, não após o início da instalação. Conexões curtas em mesas geralmente podem usar HDMI diretamente. Rotas de cabo longas entre câmeras, racks, salas de equipamentos, palcos e centros de controle devem ser avaliadas com cuidado. Se a rota do cabo for longa, o SDI ou uma solução de extensão bem projetada pode ser mais confiável.

Verificar a resolução e a taxa de quadros em toda a cadeia

Um sistema é tão forte quanto o dispositivo mais fraco na cadeia de sinal. Mesmo que um dispositivo suporte 4K, outro conversor ou tela pode suportar apenas 1080p ou uma taxa de quadros mais baixa. Os engenheiros devem confirmar todo o caminho da origem à tela, incluindo conversores, comutadores, dispositivos matriciais, gravadores e interfaces de captura.

Projetar para expansão futura

Um bom sistema AV deve deixar espaço para mudanças futuras. Mais câmeras, telas adicionais, resolução mais alta, requisitos de streaming, necessidades de gravação ou expansão da sala de controle podem surgir mais tarde. Se o projeto puder evoluir para um fluxo de trabalho orientado à produção, o SDI ou uma arquitetura híbrida HDMI-SDI pode oferecer melhor escalabilidade.

Conclusão final

HDMI e SDI são interfaces de vídeo digital importantes, mas servem a propósitos de engenharia diferentes. O HDMI é conveniente, amplamente suportado e adequado para conexões AV de curta distância. O SDI é mais profissional, estável e adequado para produção de vídeo de longa distância e ambientes de radiodifusão.

A melhor escolha depende do cenário real do projeto. Use HDMI quando o sistema for centrado na exibição, de curta distância e voltado para o usuário. Use SDI quando o sistema for centrado na produção, de longa distância e focado na confiabilidade. Use um projeto híbrido quando câmeras, telas, dispositivos de conferência e equipamentos de vídeo profissionais precisarem trabalhar juntos em um único sistema.

Para os integradores AV, o objetivo final não é simplesmente escolher HDMI ou SDI. O objetivo é construir uma cadeia de sinais de vídeo estável, sustentável e escalável que corresponda ao layout do edifício, aos requisitos do fluxo de trabalho, ao ecossistema de equipamentos e às necessidades operacionais de longo prazo.

Perguntas frequentes

O HDMI pode ser usado em sistemas de vídeo profissionais?

Sim. O HDMI pode ser usado em sistemas profissionais, especialmente para saída de exibição, monitores de pré-visualização, computadores e dispositivos de conferência. No entanto, para transmissão de câmeras de longa distância ou roteamento de produção, o SDI geralmente é mais confiável.

Por que muitas câmeras profissionais usam SDI?

As câmeras profissionais geralmente usam SDI porque ele suporta transmissão de vídeo estável, conectores BNC seguros e cabos mais longos. Esses recursos são importantes em estúdios, eventos ao vivo e salas de controle de produção.

A conversão de HDMI para SDI é difícil?

A conversão em si geralmente é simples, mas o conversor deve corresponder à resolução, à taxa de quadros, ao formato de áudio e ao padrão de sinal necessários. Em sistemas maiores, recomenda-se a realização de testes antes da implantação final.

Qual interface é melhor para uma sala de conferências?

Para a maioria das salas de conferência, o HDMI geralmente é suficiente, porque laptops, telas, projetores e terminais de conferência comumente suportam HDMI. O SDI pode ser considerado se a sala incluir câmeras profissionais ou roteamento de vídeo de longa distância.

Qual interface é melhor para transmissão ao vivo?

Depende da configuração. O HDMI pode ser suficiente para sistemas de transmissão pequenos com cabos curtos. O SDI geralmente é preferido para produção com várias câmeras, caminhos de cabo longos, ambientes de palco e fluxos de trabalho com comutadores profissionais.
