Em ambientes industriais perigosos, uma chamada telefônica nem sempre fornece aviso suficiente. Estações de bombeamento, áreas de compressores, parques de tanques, unidades de processamento, minas e outras áreas de produção podem ter alto ruído de fundo, grandes zonas operacionais e pessoal trabalhando longe de pontos de comunicação fixos.

Por esse motivo, os telefones à prova de explosão são frequentemente implantados juntamente com alto-falantes PA e dispositivos de alarme audível e visual. O telefone fornece comunicação bidirecional com a sala de controle, o alarme atrai a atenção no local de campo e o sistema PA distribui instruções ao pessoal em uma ou mais zonas.

A principal tarefa de engenharia é decidir como esses dispositivos devem responder ao mesmo evento. Dependendo do local, a vinculação pode ser tratada por contatos de relé, sinalização SIP, gateways E/S, gateways de pager ou uma plataforma de despacho centralizada.

1. Por que Vincular os Sistemas?

Telefones à prova de explosão, sistemas PA e dispositivos de alarme atendem a diferentes propósitos de comunicação.

• Telefone à prova de explosão: fornece comunicação bidirecional direta entre o pessoal de campo e a sala de controle.

• Sistema PA: distribui mensagens de voz ao vivo ou pré-gravadas para áreas selecionadas.

• Alarme audível e visual: emite um aviso imediato de som e luz em ambientes ruidosos ou visualmente complexos.

• Sistema de despacho: coordena chamadas, pager, alarmes, gravação e ações do operador.

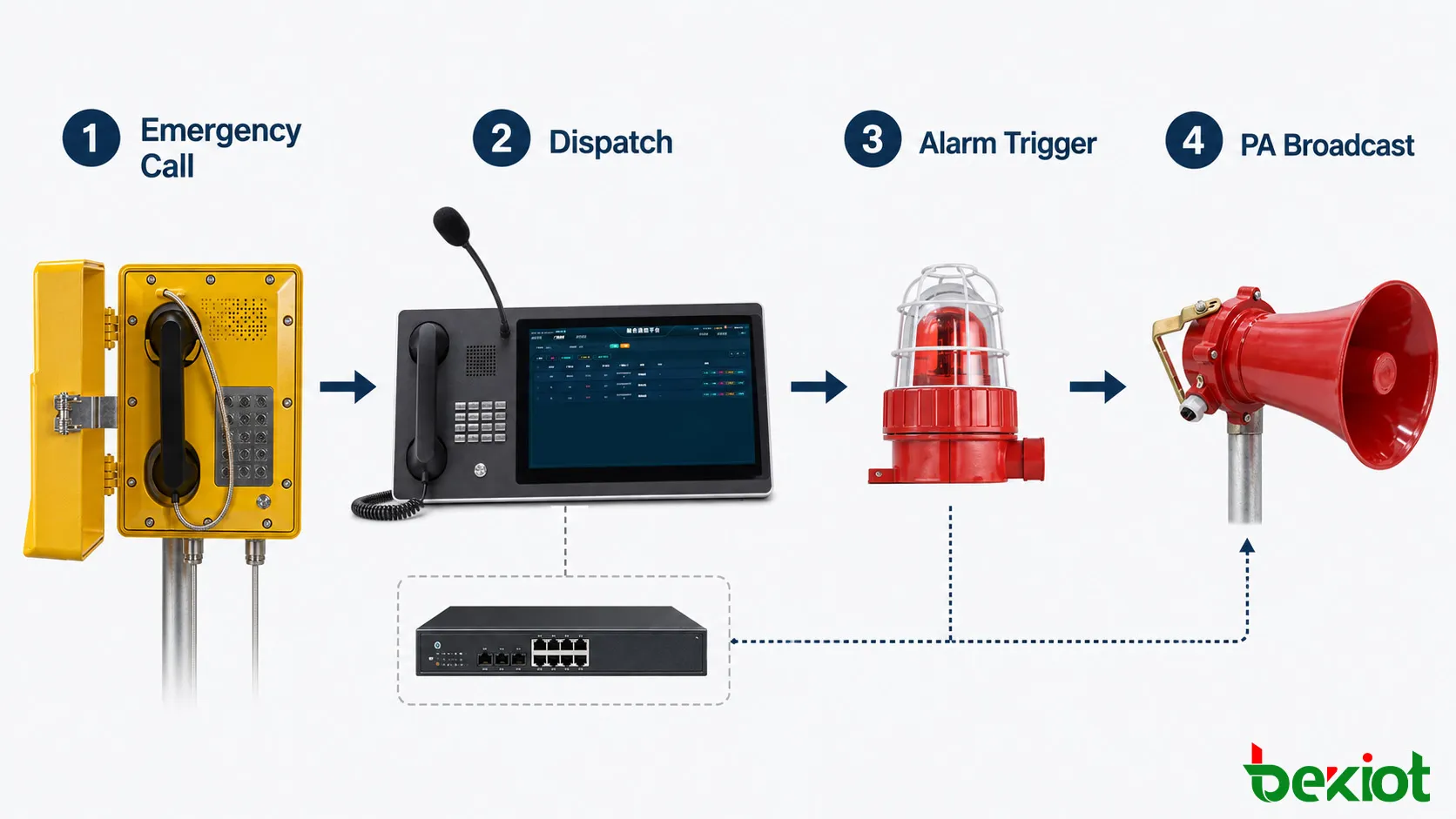

Por exemplo, um operador de campo que detecta uma condição anormal pode usar um telefone à prova de explosão para ligar para a sala de controle. O mesmo evento pode ativar um sonorizador e uma baliza próximos. Uma vez confirmada a situação, o despachante pode emitir instruções através do sistema PA para a área afetada.

Isso cria três níveis de comunicação: conversa direta com a pessoa que relata o evento, aviso local imediato e notificação mais ampla ao pessoal próximo.

Produtos Relacionados: EX-BH621 Telefone SIP à Prova de Explosão

2. Arquitetura do Sistema

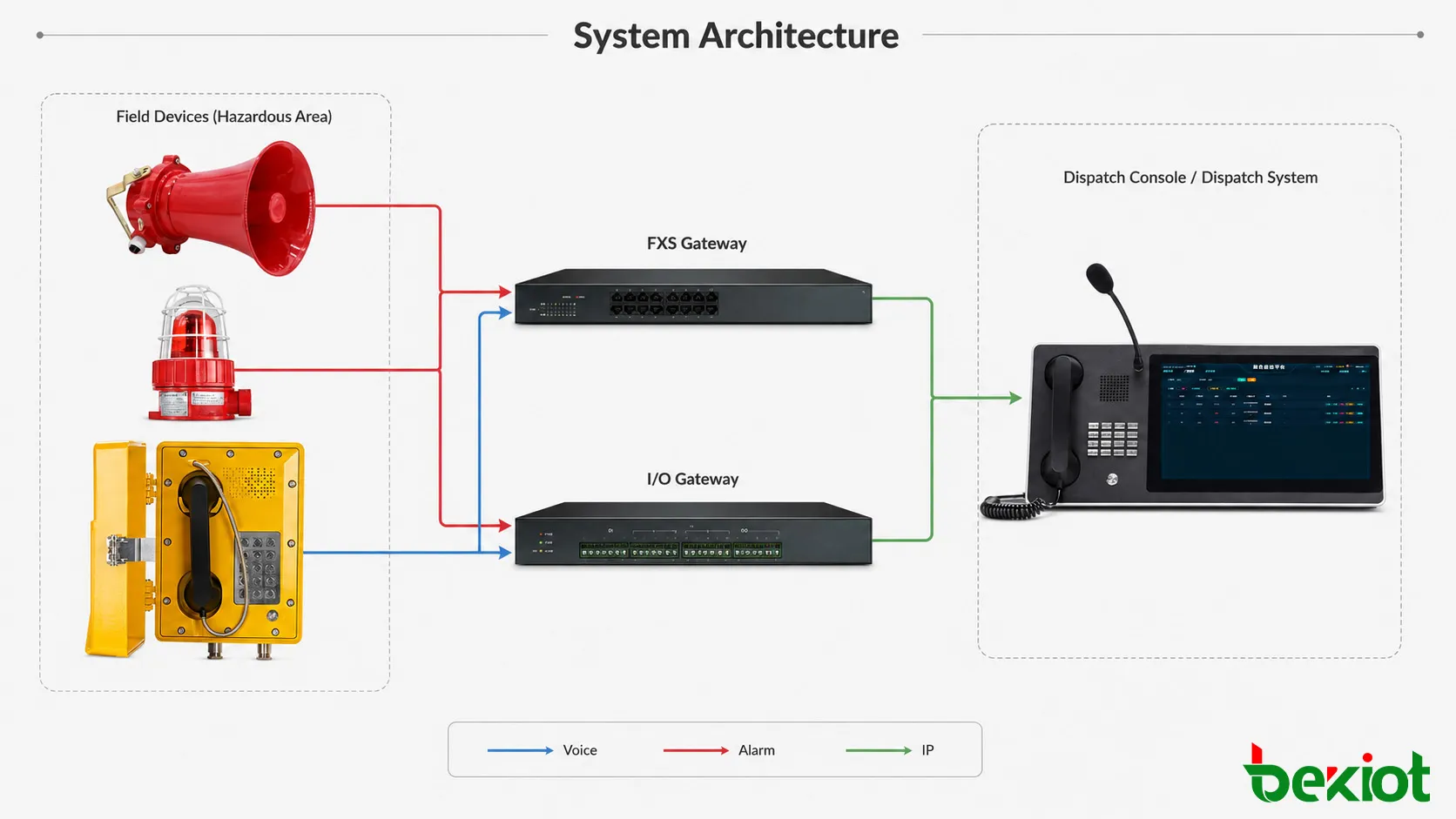

Um sistema de comunicação integrado normalmente consiste em terminais de campo, equipamentos de acesso à comunicação, uma plataforma de controle e dispositivos de alarme ou pager.

Uma instalação baseada em SIP pode conectar telefones à prova de explosão e dispositivos de pager de rede diretamente a um PABX IP, servidor SIP ou plataforma de despacho. Dispositivos de alarme convencionais são geralmente controlados através de saídas de relé ou um gateway E/S.

O sistema pode incluir:

• Telefones SIP ou analógicos à prova de explosão;

• Ethernet industrial ou linhas telefônicas analógicas;

• PABX IP ou servidor SIP;

• Console de despacho;

• Gateway de pager SIP ou controlador PA;

• Alto-falantes tipo corneta à prova de explosão;

• Dispositivos de alarme audível e visual;

• Gateway de relé ou E/S;

• Gravação de chamadas e eventos.

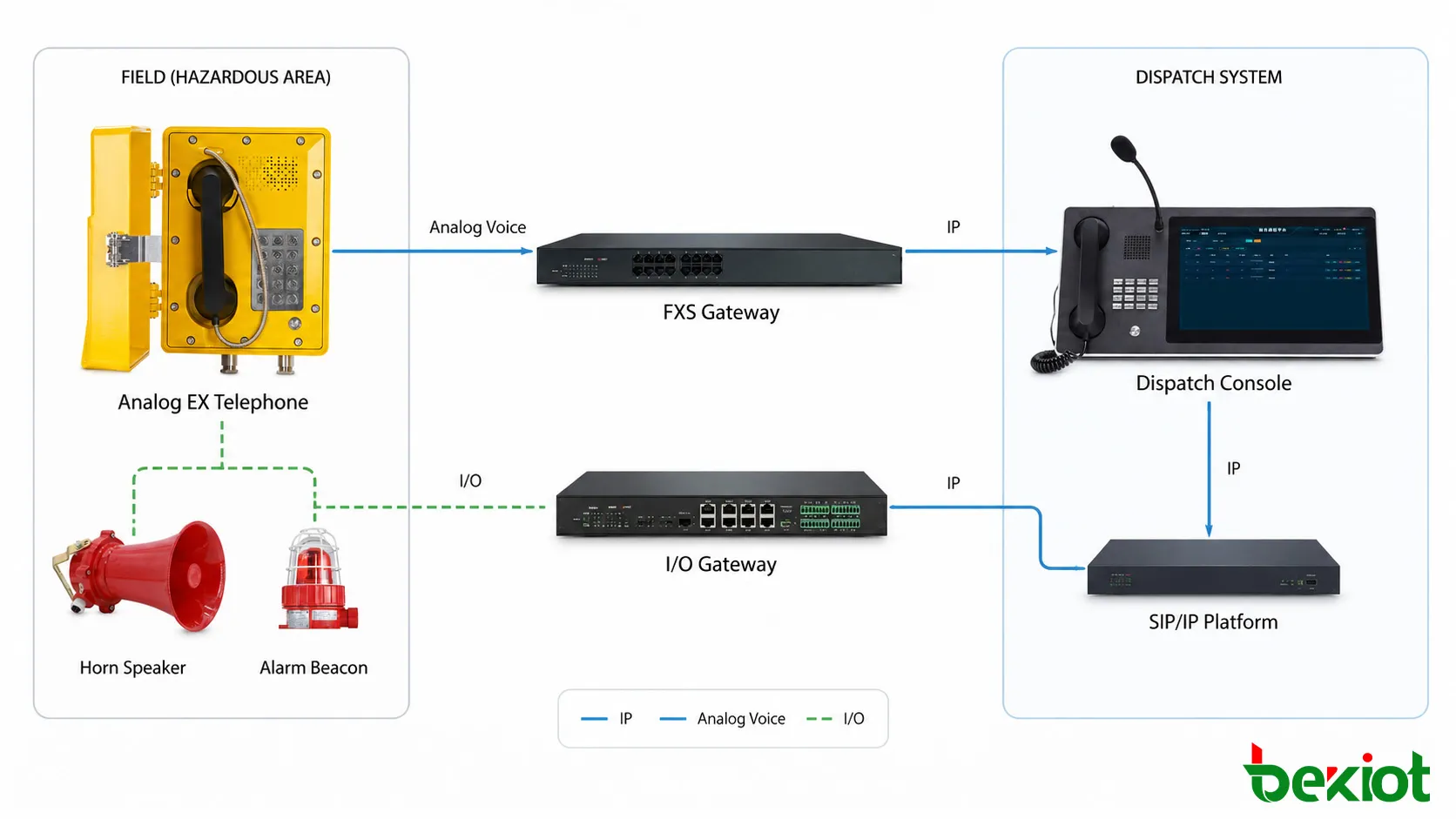

Os locais industriais existentes nem sempre precisam substituir todos os equipamentos de campo durante uma atualização IP. Telefones analógicos, amplificadores e outros dispositivos utilizáveis podem permanecer em serviço quando apropriado, com gateways fornecendo a interface necessária para a plataforma de comunicação mais nova.

3. Acionamento de Alarme

Os alarmes audíveis e visuais podem ser acionados localmente a partir do telefone de campo ou centralmente através da plataforma de comunicação. O método correto depende das interfaces disponíveis e da lógica de alarme necessária.

Relé ou Contato Seco

Uma saída de relé é uma das maneiras mais simples de criar uma vinculação local. Pressionar um botão de emergência ou gerar um evento telefônico predefinido altera o estado do relé, que pode então fornecer um sinal de controle a um controlador de alarme.

O caminho do sinal pode ser:

Botão de Emergência → Saída de Relé → Controlador de Alarme → Sonorizador / Baliza

O relé deve ser tratado como uma interface de controle, a menos que sua classificação elétrica seja especificamente adequada para a carga conectada. Sonorizadores de alta potência, balizas ou outros dispositivos de campo podem exigir um controlador intermediário ou módulo de relé.

Controle SIP e E/S

Em um sistema SIP centralizado, o telefone de campo pode primeiro fazer uma chamada ou gerar um evento suportado. A plataforma de despacho identifica o terminal de origem e aplica a regra de alarme configurada.

Por exemplo:

Telefone SIP → Plataforma de Despacho → Gateway E/S → Dispositivo de Alarme

Isso permite que regras diferentes sejam atribuídas a áreas individuais. Uma chamada de uma estação de bombeamento pode ativar apenas sua baliza local, enquanto uma emergência na planta pode acionar alarmes em várias zonas.

Um gateway E/S é particularmente útil quando a plataforma de controle usa comunicação IP, mas o equipamento de alarme de campo aceita entradas convencionais de relé ou contato.

4. Integração PA

O sistema PA lida com a comunicação de um para muitos. Após receber uma chamada de campo, a sala de controle pode usar o pager para enviar instruções a uma unidade de produção, edifício, seção de túnel ou a toda a instalação.

Pager SIP

Alto-falantes SIP, terminais de pager e gateways PA SIP podem ser registrados no mesmo ambiente de comunicação SIP que os terminais telefônicos.

O operador seleciona um ponto de extremidade de pager ou um grupo predefinido no console de despacho e inicia o anúncio:

Console de Despacho → Servidor SIP → Ponto de Extremidade de Pager SIP → Alto-falante

Dependendo da plataforma, o pager pode ser organizado por dispositivo individual, grupo, zona ou chamada geral. O pager de emergência também pode receber prioridade mais alta do que os anúncios de rotina.

Sistemas PA Existentes

Plantas industriais com amplificadores e alto-falantes tipo corneta existentes podem conectá-los ao sistema de comunicação IP através de um gateway de pager SIP ou de áudio.

A conexão pode ser:

Plataforma de Despacho → Gateway PA SIP → Amplificador PA → Alto-falantes de Campo

Isso é útil para modernização faseada, pois os alto-falantes e amplificadores existentes podem continuar operando enquanto o controle de despacho e pager migra para a rede IP.

5. Controle Local ou Central?

A vinculação local normalmente usa uma conexão elétrica direta entre o telefone e o equipamento de alarme próximo. É simples, rápida e adequada para estações de bombeamento isoladas, salas de equipamentos, locais remotos ou outros locais onde um aviso local deve operar independentemente da lógica complexa da plataforma.

A vinculação centralizada transfere mais funções de controle para a plataforma de despacho ou alarme. O sistema pode identificar a origem de uma chamada, selecionar a zona de alarme correspondente, controlar o pager e registrar o evento.

Grandes locais industriais frequentemente combinam ambos os métodos. Um relé telefônico pode ativar imediatamente uma baliza local, enquanto a plataforma central lida com a resposta mais ampla, incluindo anúncios PA, alarmes adicionais, gravação de chamadas e despacho de operadores.

A plataforma central também pode trocar informações com CFTV, detecção de gás, interfaces de alarme de incêndio ou outros sistemas operacionais quando o projeto exigir vinculação de eventos mais ampla.

6. Aplicações Industriais

Petróleo e Gás

Parques de tanques, estações de compressores, áreas de carregamento e instalações de processamento frequentemente precisam de pontos de comunicação fixos juntamente com alarme local e notificação em toda a área. Os telefones à prova de explosão permitem que o pessoal relate incidentes diretamente, enquanto os dispositivos PA e de alarme estendem o aviso à área de trabalho circundante.

Plantas Químicas

As áreas de processamento químico frequentemente combinam zonas perigosas, alto ruído ambiente e múltiplas unidades de produção. Os telefones fixos fornecem comunicação direta com a sala de controle, enquanto sonorizadores, balizas e alto-falantes PA melhoram a notificação de emergência em toda a planta.

Mineração

Projetos de mineração podem usar telefones fixos, comunicação de despacho, alarmes e pager em locais operacionais chave. A seleção de equipamentos precisa considerar os requisitos específicos da área perigosa, poeira, ruído de fundo, condições mecânicas e rede de comunicação disponível.

Túneis e Instalações Subterrâneas

Túneis e espaços industriais subterrâneos frequentemente têm longas distâncias de comunicação e pontos de emergência distribuídos. Os telefones fixos fornecem um local conhecido para chamadas de emergência, enquanto os dispositivos PA e de alarme baseados em zonas podem notificar o pessoal em uma seção maior.

Quando uma área específica é classificada como perigosa, o telefone e o equipamento elétrico associado devem ser selecionados de acordo com os requisitos correspondentes do projeto.

7. Lista de Verificação de Implantação

Antes da instalação em campo, as interfaces de comunicação e alarme devem ser confirmadas como parte do projeto do sistema, em vez de após a chegada do equipamento ao local.

Para instalações existentes, o primeiro passo também deve incluir a documentação das linhas telefônicas instaladas, amplificadores PA, alto-falantes de campo, circuitos de alarme, recursos de rede e interfaces disponíveis. Isso facilita a determinação de onde o equipamento existente pode permanecer e onde um gateway ou controlador é necessário.

Um projeto de vinculação confiável depende de como se espera que chamadas, alarmes e zonas PA respondam durante um evento real. Portanto, os requisitos da área perigosa, interfaces elétricas, disponibilidade de rede, prioridade de alarme e comportamento em caso de falha devem ser confirmados antes da comissionamento.
