Em parques de tanques, estações de bombeamento, áreas de carregamento, salas de compressores e outras zonas industriais perigosas, a primeira tarefa de comunicação após um vazamento, falha de equipamento, incêndio ou lesão pessoal é geralmente estabelecer um contato confiável com o centro de controle. O pessoal de campo precisa relatar onde o problema ocorreu, o que pode ver ou ouvir, se o equipamento ainda está operando e se alguém está em risco imediato. Os telefones à prova de explosão fornecem um ponto de comunicação bidirecional fixo para esse fim.

Uma vez que a situação seja compreendida, a comunicação pode precisar se expandir além da pessoa que faz a chamada. Equipes de manutenção podem precisar ser despachadas, trabalhos próximos podem precisar parar, e o pessoal em uma ou mais áreas pode precisar receber o mesmo aviso. Conectar telefones, consoles de despacho e recursos de sonorização através de um ambiente de comando unificado permite que essas ações sejam tratadas como um único processo operacional, em vez de várias tarefas de comunicação isoladas.

Onde as funções de telefone e sonorização diferem

Os telefones à prova de explosão e os sistemas de sonorização industrial servem a propósitos operacionais diferentes. Um telefone suporta comunicação bidirecional ponto a ponto. O pessoal de campo pode descrever comportamentos anormais de equipamentos, confirmar se uma área está ocupada e responder a perguntas da sala de controle. O despachante pode então emitir instruções específicas para essa pessoa ou local.

Um sistema de sonorização é projetado para comunicação de um para muitos. Em vez de contactar o pessoal individualmente, o centro de controle pode enviar o mesmo aviso, instrução de parada, mensagem de evacuação ou aviso operacional para todos dentro de uma zona de transmissão definida.

As duas funções se complementam. Um telefone fornece detalhes e confirmação; a sonorização estende uma mensagem verificada a um público mais amplo. A camada de despacho coordena a transição de uma conversa de campo para uma notificação mais ampla quando a situação exige.

Essa distinção é particularmente importante em plantas perigosas. Um problema local de equipamento não justifica automaticamente a interrupção de todo o local, enquanto um incidente que afeta várias áreas de trabalho não pode ser tratado eficientemente através de uma série de chamadas individuais. O método de comunicação deve corresponder ao escopo real do evento.

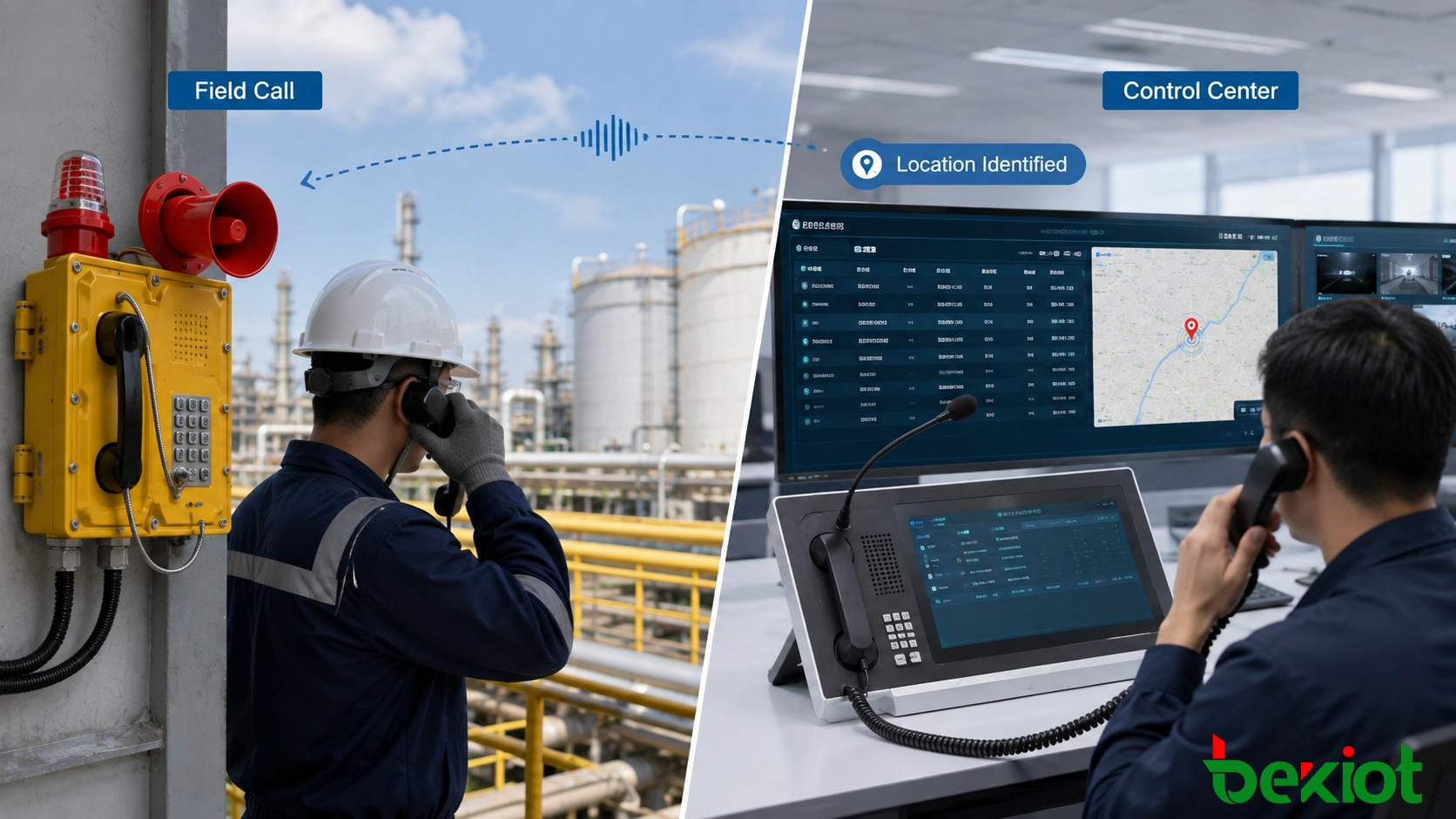

Como as chamadas de campo chegam ao centro de controle

Os telefones à prova de explosão são comumente instalados perto de equipamentos críticos, entradas de áreas de produção, rotas de inspeção, pontos de carregamento e outros locais onde é necessário acesso permanente à comunicação. Como o terminal é fixo, sua posição física pode se tornar parte das informações do incidente.

Os nomes dos terminais e os números de ramal devem seguir uma estrutura de site consistente. Um banco de dados de despacho pode identificar pontos de campo como:

• Parque de Tanques 01

• Estação de Bombeamento 03

• Área de Carregamento 02

• Sala de Compressores 01

• Edifício de Utilidades 04

Quando uma chamada chega, o operador pode ver imediatamente qual ponto registrado está chamando. Em uma grande refinaria, mina ou local industrial com múltiplas unidades, isso economiza tempo valioso em comparação com pedir a cada chamante que explique sua localização antes que o problema real possa ser discutido.

O despachante pode então se concentrar nas informações necessárias para uma resposta: o equipamento envolvido, a condição operacional atual, o status do pessoal, os perigos visíveis ou suspeitos, a direção em que a situação pode estar se desenvolvendo e quais equipes devem ser contatadas.

Quando a gravação e a rastreabilidade de eventos são necessárias, o sistema pode reter o horário da chamada, as informações do chamador e do destino, a duração da chamada e as gravações associadas. Isso dá aos operadores e supervisores um histórico de comunicação utilizável, sem ter que recriar a sequência posteriormente a partir de anotações manuscritas.

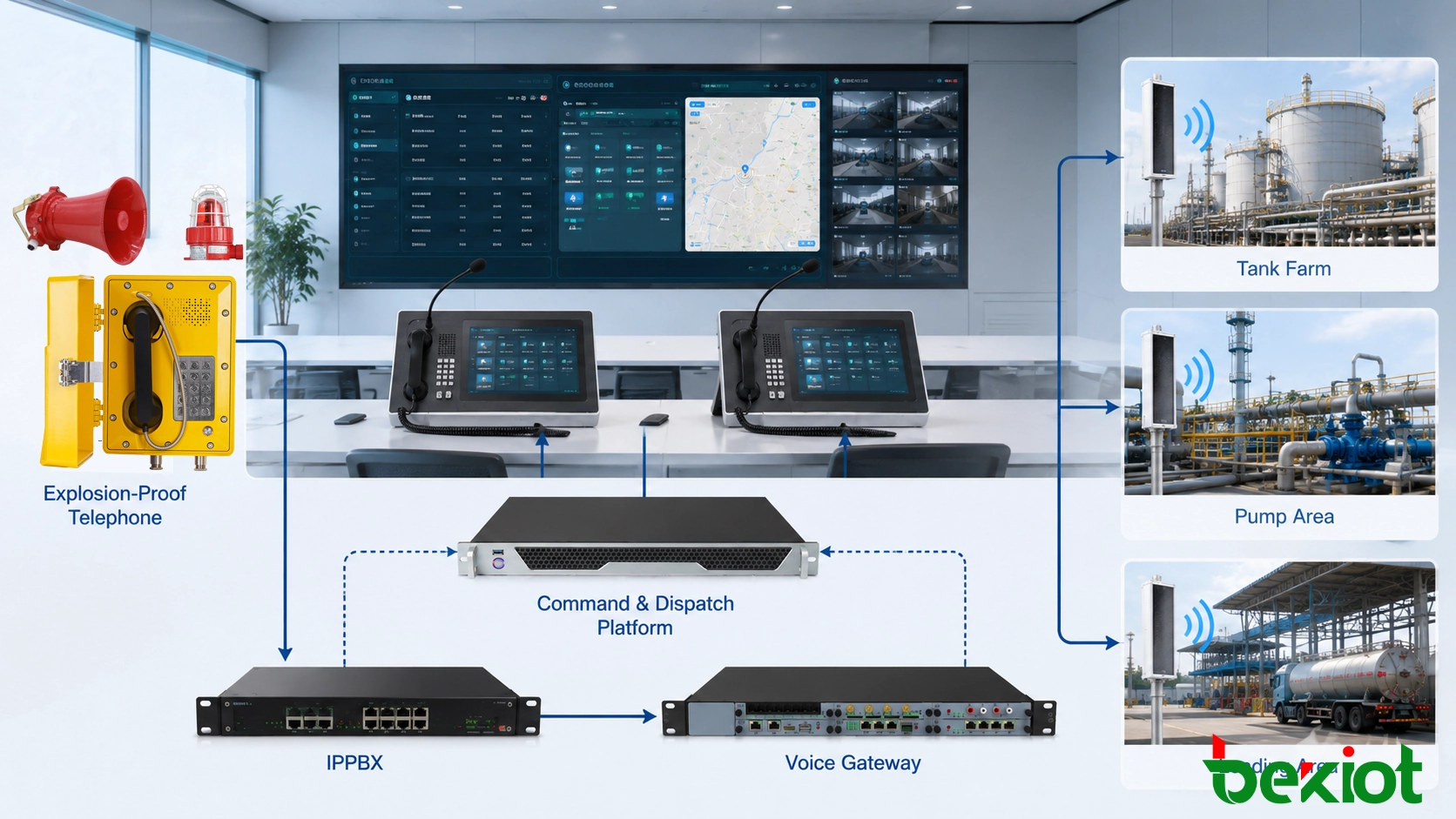

Conectando recursos de campo em uma plataforma

A integração telefone-sonorização funciona melhor quando os terminais de campo, os postos da sala de controle e os recursos de transmissão são gerenciados através da mesma estrutura de comunicação. O Sistema de Comando e Despacho da Becke Telcom pode ser usado para organizar telefones, pontos de extremidade SIP, consoles de despacho e recursos de sonorização de acordo com as áreas da planta, departamentos e responsabilidades operacionais.

Produto relacionado:    Sistema de Comando e Despacho da Becke Telcom

Os terminais de campo baseados em SIP e IP podem se conectar através da rede IP. Os telefones analógicos à prova de explosão existentes também podem permanecer em serviço através de sistemas IP PBX adequados, gateways de voz ou outras interfaces. Isso é útil em projetos de modernização onde um grande número de telefones de campo instalados ainda é utilizável e substituí-los apenas para modernizar a plataforma de controle adicionaria custos desnecessários e trabalhos de construção.

Dentro da interface de despacho, os objetos de comunicação podem ser agrupados por área de produção, departamento ou função de trabalho. Os operadores podem selecionar uma estação de bombeamento, equipe de segurança, grupo de manutenção ou sala de controle diretamente, em vez de memorizar vários números de ramal.

Durante o tratamento de incidentes, a plataforma pode suportar operações de chamada comuns, como atender, chamar, colocar em espera e transferir, juntamente com a coordenação multipartidária, quando necessário. O despachante pode falar com o ponto de relato, contactar o pessoal de manutenção ou segurança responsável e gerenciar a sequência de comunicação sem perder o controle da chamada original.

Os recursos de sonorização podem ser organizados na mesma estrutura operacional. Uma vez verificada a condição de campo, o despachante seleciona a zona de transmissão necessária e emite a mensagem a partir do ambiente de controle. Isso reduz a necessidade de sair do fluxo de trabalho do incidente e procurar a mesma área novamente em uma interface de sonorização não relacionada.

A cobertura de transmissão deve corresponder ao risco

Um grande local industrial raramente deve tratar cada alto-falante como um grupo de transmissão permanente. Parques de tanques, unidades de processo, áreas de carregamento, salas de compressores, armazéns, utilidades e edifícios administrativos geralmente têm diferentes condições operacionais e diferentes níveis de exposição ao mesmo evento.

O zoneamento da transmissão deve seguir os limites físicos de produção, a distribuição do pessoal e os caminhos de propagação de perigos plausíveis. O centro de controle pode então aumentar o alcance da notificação à medida que o evento se desenvolve.

• Notificação local: a unidade afetada e os postos de trabalho imediatamente adjacentes recebem o primeiro aviso.

• Notificação expandida: zonas vizinhas são adicionadas quando o monitoramento ou relatórios de campo indicam que o risco está se movendo além da área original.

• Notificação de área ampla: seções de produção maiores ou todo o site são incluídas quando o plano de resposta a emergências requer uma ação mais ampla.

Essa estrutura evita anúncios desnecessários em toda a planta para eventos isolados, preservando a capacidade de escalar rapidamente. Também dá ao despachante uma relação mais clara entre a localização do incidente e o pessoal que realmente precisa da mensagem.

As permissões de usuário devem seguir a mesma lógica. Um operador de rotina pode estar autorizado a paginar apenas áreas de processo designadas, enquanto supervisores de segurança ou posições de despacho sênior podem acessar zonas mais amplas. As transmissões em todo o site ou entre áreas podem ser restritas a usuários com a autoridade operacional apropriada.

Despacho manual e planos de resposta predefinidos

Nem todo anúncio precisa ser montado manualmente após a ocorrência de um alarme. Quando a planta já opera sistemas de detecção de incêndio, detecção de gás combustível, sistemas de alarme sonoro e visual ou outras plataformas de segurança, as informações de alarme podem ser vinculadas a recursos de comunicação quando interfaces adequadas estiverem disponíveis.

Por exemplo, um alarme de detector de gás pode identificar a área da planta relevante na tela de despacho e ajudar o operador a localizar pontos telefônicos próximos e zonas de sonorização associadas. O operador pode passar diretamente para o procedimento de resposta em vez de pesquisar manualmente vários sistemas independentes pela mesma localização.

Mensagens de emergência repetitivas também podem ser preparadas com antecedência. Anúncios de aviso, evacuação ou reunião podem ser armazenados como tarefas de transmissão predefinidas, de modo que o despachante só precise verificar o evento, selecionar ou confirmar a zona necessária e iniciar a mensagem apropriada.

A automação total deve ser usada com cuidado em processos industriais complexos. Um sinal de alarme pode indicar uma condição anormal sem necessariamente exigir evacuação imediata. O estado de produção, a redundância, a confirmação de campo e os procedimentos da empresa podem afetar a resposta correta.

Para muitas aplicações, uma sequência controlada de indicação de alarme, verificação pelo operador e ativação do plano predefinido fornece um modelo operacional prático. Ela encurta o tempo necessário para encontrar os recursos de comunicação corretos, mantendo a decisão final de transmissão sob controle autorizado.

O desempenho acústico deve ser comprovado no local

O status online em uma tela de despacho confirma a disponibilidade da rede, não a inteligibilidade da fala. Refinarias, minas, usinas metalúrgicas, portos e grandes locais de fabricação contêm compressores, bombas, ventiladores, veículos e máquinas de processo que podem mascarar tanto o áudio do telefone quanto os anúncios de sonorização.

Os telefones à prova de explosão devem ser posicionados onde o pessoal possa alcançá-los e operá-los em condições reais de trabalho. Uma unidade tecnicamente conforme ainda pode ser difícil de usar se estiver muito longe da posição de trabalho, escondida atrás de tubulações ou instalada fora das rotas de inspeção normais.

Os operadores também podem estar usando luvas de proteção, protetores auditivos ou outros EPIs. Pouca luz, poeira, chuva e alto ruído de fundo podem afetar ainda mais a rapidez com que um usuário de campo encontra o terminal, levanta o fone e se comunica com a sala de controle.

O projeto de sonorização requer uma avaliação acústica separada. Diferentes espaços criam diferentes problemas de cobertura:

• Parques de tanques abertos exigem cobertura externa suficiente, considerando a exposição ambiental.

• Salas de compressores precisam de níveis de fala que permaneçam inteligíveis acima do ruído contínuo das máquinas.

• Estruturas de tubulação e processos densos podem criar sombreamento físico.

• Grandes oficinas fechadas podem produzir reflexão e reverberação.

• Corredores longos exigem direção e espaçamento controlados dos alto-falantes.

A potência nominal do alto-falante por si só não determina a cobertura útil. O nível de pressão sonora, o tipo de alto-falante, a altura de montagem, a orientação, a distância de escuta, o ruído de fundo e as condições acústicas locais afetam o resultado. Os equipamentos instalados em áreas perigosas classificadas também devem estar em conformidade com os requisitos de proteção contra explosão aplicáveis a essa instalação.

A comissionamento deve incluir testes de voz reais enquanto os principais equipamentos estiverem em operação, sempre que possível. Os operadores devem verificar ambos os lados da cadeia de comunicação: se o pessoal de campo pode entender o centro de controle e se o centro de controle pode entender claramente os chamadores de locais críticos.

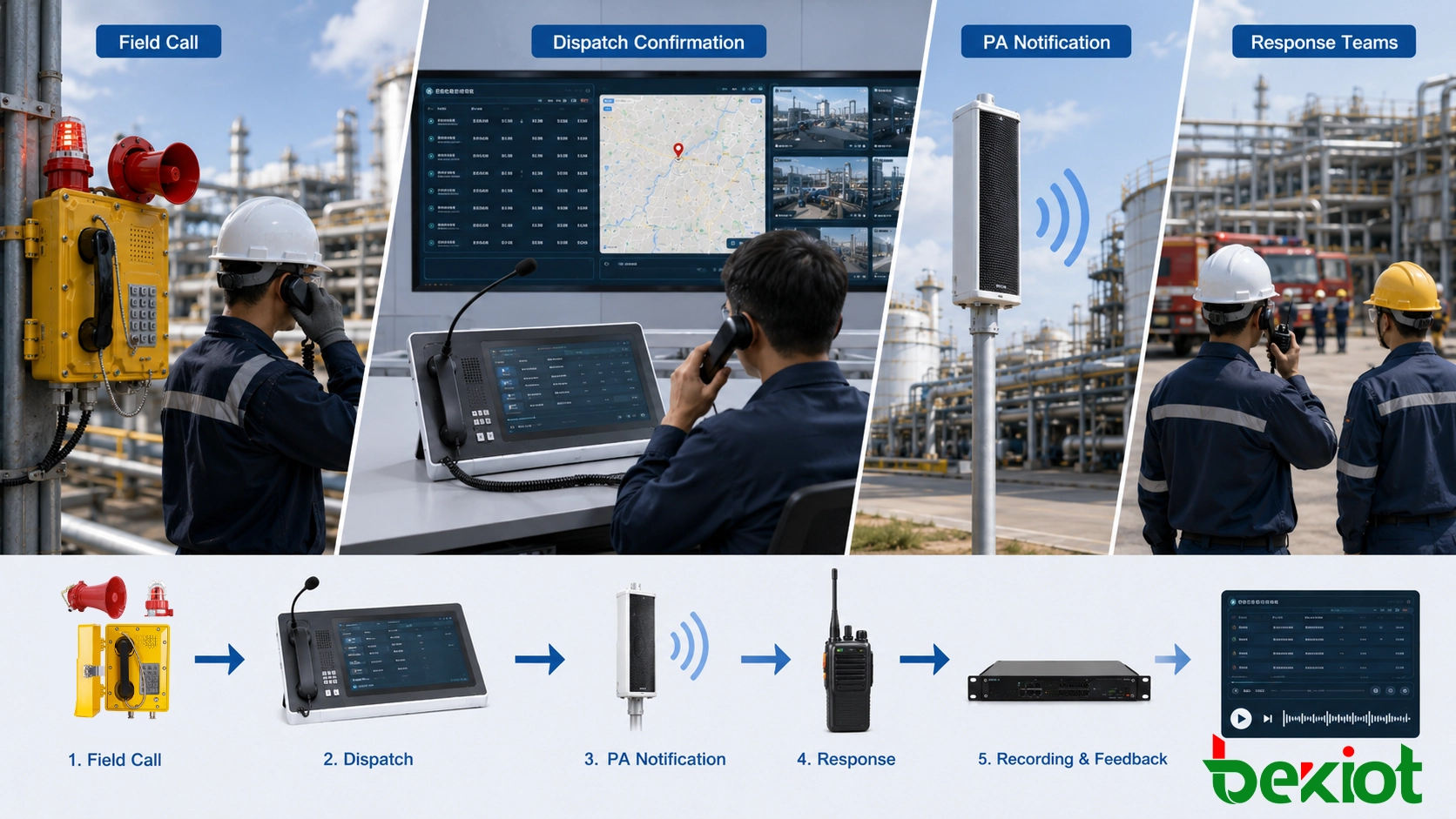

Um fluxo de trabalho completo de incidentes na prática

Considere uma anomalia em um oleoduto em uma área de carregamento petroquímico. Um operador de campo percebe o problema e usa o telefone à prova de explosão mais próximo para contatar o centro de controle. O console de despacho identifica o ponto de chamada, de modo que o operador de plantão pode se concentrar imediatamente na condição do oleoduto, nos equipamentos próximos e no pessoal, em vez de primeiro determinar onde o chamador está localizado.

O despachante mantém o usuário de campo na linha enquanto contata as equipes de segurança e manutenção. Com base no relatório inicial, a zona de sonorização da área de carregamento é ativada e o pessoal não envolvido é instruído a suspender o trabalho e deixar a área afetada.

Quando a equipe de segurança chega ao local, eles continuam relatando através de telefones disponíveis, rádios ou outros terminais de comunicação conectados. Os dados de monitoramento e o feedback de campo determinam então se a zona de transmissão original permanece suficiente ou se áreas adjacentes também devem ser notificadas.

O chamador original não precisa encontrar um método de comunicação diferente à medida que o evento se desenvolve. O centro de controle pode continuar coordenando vários grupos enquanto mantém uma relação clara entre o primeiro relato, as instruções subsequentes e a cobertura de transmissão em mudança.

Após o encerramento do evento, as chamadas gravadas e os registros de despacho podem ser revisados em conjunto. Isso dá aos supervisores um cronograma mais claro de quando o primeiro relato foi recebido, quem foi contatado, como a área de notificação mudou e como as equipes de campo responderam.

Integração de sistemas adicionais do site

Uma vez que os recursos de telefone e sonorização compartilham um ambiente de despacho comum, outros sistemas do site podem fornecer contexto adicional sem substituir suas funções existentes.

A videovigilância pode ajudar os operadores a verificar as condições visíveis perto do local da chamada. Um chamador de campo pode relatar odor, som, vibração ou condições fora do campo de visão da câmera, enquanto o vídeo próximo fornece uma imagem mais ampla do movimento do pessoal e do status dos equipamentos.

O SIG torna-se útil em grandes plantas, minas, portos e instalações com múltiplos locais, onde a distância física afeta as decisões de resposta. Pontos telefônicos, zonas de sonorização e outros recursos de comunicação podem ser associados a locais reais, ajudando os operadores a ver o que está próximo a um alarme ou chamada de emergência.

Os alarmes de incêndio, detecção de gás combustível e outros sistemas de alarme podem fornecer a localização do evento ou o tipo de alarme ao ambiente de despacho. Essas informações podem orientar os operadores para os contatos de campo apropriados e zonas de notificação, sem transformar a plataforma de comunicação em um substituto do sistema de segurança dedicado.

O resultado é uma divisão mais clara de responsabilidades: os sistemas de alarme identificam condições anormais, o vídeo fornece contexto visual, o SIG mostra relações espaciais, os telefones suportam a comunicação bidirecional de campo e o sistema de sonorização entrega instruções mais amplas. A camada de despacho reúne esses recursos na mesma visão operacional.

Conclusão

A integração de telefones à prova de explosão e sonorização é mais eficaz quando projetada em torno do tratamento de incidentes, em vez de apenas da conectividade de dispositivos. O telefone de campo fornece um ponto de relato confiável, o console de despacho ajuda os operadores a identificar e verificar o evento, e o sistema de sonorização estende as instruções confirmadas às pessoas que precisam delas.

O Sistema de Comando e Despacho da Becke Telcom pode fornecer a camada de controle de comunicação para essa arquitetura, permitindo que os recursos analógicos e IP existentes sejam integrados em etapas. Informações de vídeo, SIG e alarme também podem ser introduzidas quando necessário, dando ao centro de controle mais contexto sem alterar a função fundamental de cada sistema.

Para locais industriais perigosos, como petroquímicos, petróleo e gás, mineração, metalurgia, portos e outros, esse arranjo suporta uma sequência prática desde o relato de campo até a notificação direcionada, a resposta coordenada e a revisão final da comunicação.

Perguntas frequentes

Os telefones analógicos à prova de explosão existentes precisam ser substituídos?

Não necessariamente. Os terminais analógicos utilizáveis podem continuar operando através de sistemas IP PBX adequados, gateways de voz ou outras interfaces, dependendo da arquitetura de linha existente. Novas áreas podem adotar terminais SIP ou IP, enquanto as seções mais antigas são atualizadas em etapas.

As localizações dos telefones devem corresponder exatamente às zonas de transmissão?

Não. Os pontos telefônicos geralmente são definidos por posições de trabalho ou locais de equipamentos, enquanto as zonas de sonorização são baseadas na cobertura acústica, distribuição de pessoal e limites de produção. O requisito importante é uma relação clara entre o ponto de chamada e a área de transmissão que os operadores provavelmente precisarão durante um incidente.

O que deve ser testado durante a comissionamento da integração de sonorização?

O comissionamento deve incluir chamadas de campo reais, identificação do ponto de chamada, seleção da zona de transmissão, controle de permissões, testes de inteligibilidade, recuperação após interrupções de rede e verificações do fluxo de trabalho do operador. Locais com alto nível de ruído devem ser testados enquanto equipamentos de produção representativos estiverem em operação.

Vários locais industriais podem ser gerenciados a partir de um único centro de despacho?

Sim, se a arquitetura de rede e sistema suportar a operação centralizada. Os planos de ramal, nomes dos locais, permissões de transmissão, links entre locais e a resiliência de comunicação local devem ser claramente definidos para que os operadores possam distinguir os destinos e evitar erros de seleção entre locais.
