Um alto-falante coluna SIP pode fazer muito mais do que reproduzir anúncios a partir de um controlador de sonorização dedicado. Quando projetado em torno de sinalização SIP padrão e transporte de áudio IP, o alto-falante torna-se um ponto de extremidade de comunicação em rede que pode interagir com telefones IP, sistemas IP PBX, plataformas de comunicação unificada, consoles de despacho, gateways de voz e outros dispositivos baseados em SIP. Isso torna possível trazer funções de paginação e sonorização pública para a mesma rede usada para comunicação de voz operacional.

A chave para uma implantação bem-sucedida não é simplesmente confirmar que dois dispositivos possuem o rótulo “compatível com SIP”. A interoperabilidade confiável depende de como a sinalização, a negociação de mídia, os codecs de áudio, o transporte de rede, as políticas de segurança e o comportamento de chamadas são implementados em ambos os lados. Portanto, uma solução prática começa com o caminho de comunicação completo, em vez de apenas o alto-falante.

Como a Paginação de Rede se Encaixa na Arquitetura SIP

SIP (Protocolo de Iniciação de Sessão) é um protocolo de sinalização de camada de aplicação usado para estabelecer, modificar e encerrar sessões de comunicação multimídia. Em um ambiente de paginação, o SIP gerencia a sessão em si, enquanto o fluxo de áudio real é normalmente transportado separadamente através do RTP.

Essa separação é importante ao projetar uma solução de sonorização IP. A plataforma SIP não precisa transportar diretamente cada parte da conversa de áudio; em vez disso, ela coordena os pontos de extremidade, identifica onde uma sessão deve ser entregue e negocia os parâmetros de mídia necessários para a comunicação.

Uma sessão de paginação típica pode começar quando um telefone IP, console de despacho ou plataforma de software envia uma solicitação INVITE em direção ao alto-falante. O ponto de extremidade receptor responde de acordo com sua política de chamadas configurada. Uma vez que a sessão é aceita, informações SDP são trocadas para determinar parâmetros de mídia, como o codec de áudio suportado, o endereço IP e a porta RTP.

O fluxo de voz pode então viajar através do RTP entre os pontos de extremidade participantes. O RTCP pode ser usado juntamente com o RTP para fornecer informações relacionadas à qualidade de transmissão. Quando a sessão de paginação termina, a sinalização SIP, como uma solicitação BYE, encerra a sessão e libera os recursos de comunicação associados.

Essa arquitetura permite que o alto-falante participe de um ambiente de comunicação IP padrão, em vez de operar como um alto-falante analógico isolado. Também dá aos projetistas de sistema maior liberdade para combinar paginação com telefonia, despacho, notificações de emergência e comunicação operacional.

O que Determina a Interoperabilidade dos Dispositivos

Dois produtos que suportam SIP não garantem automaticamente compatibilidade funcional completa. O SIP fornece a estrutura de sinalização, mas a interoperabilidade real depende de várias camadas trabalhando juntas.

Registro SIP e Controle de Chamadas

O primeiro requisito é o registro bem-sucedido ou a comunicação SIP direta entre o alto-falante e o servidor ou plataforma de comunicação selecionada. O sistema deve lidar corretamente com a sinalização necessária para o estabelecimento, confirmação e término da chamada.

Métodos básicos como INVITE, ACK, BYE e OPTIONS são particularmente relevantes durante os testes de interoperabilidade. Funções avançadas devem ser avaliadas separadamente, pois diferentes plataformas podem implementar métodos SIP opcionais de maneiras diferentes.

Negociação de SDP e Codecs

O SDP é usado durante o estabelecimento da sessão para descrever os parâmetros de mídia disponíveis. Mesmo quando a sinalização é bem-sucedida, o áudio pode falhar se os dois pontos de extremidade não conseguirem chegar a um acordo sobre um codec comum ou configuração de mídia compatível.

Codecs de voz comuns em ambientes de comunicação SIP incluem G.711 e G.722, enquanto outros codecs podem ser suportados dependendo do ponto de extremidade e da plataforma. A equipe de implantação deve confirmar um conjunto de codecs sobrepostos antes de colocar o sistema em operação.

Roteamento de Mídia RTP

A sinalização SIP e o áudio RTP não seguem necessariamente exatamente o mesmo caminho de rede. Um alto-falante pode se registrar com sucesso, mas não produzir som se o tráfego RTP estiver bloqueado por um firewall, roteado incorretamente entre VLANs ou traduzido inadequadamente pelo NAT.

Por esse motivo, os testes de interoperabilidade devem sempre verificar tanto a sinalização quanto a transmissão de áudio real. Verificar apenas se uma ramal aparece online no servidor SIP não é suficiente.

Políticas de Transporte e Segurança

Ambientes SIP podem usar UDP, TCP ou sinalização criptografada, dependendo dos requisitos do sistema. O tráfego de mídia também pode ser protegido por SRTP em projetos onde a segurança de voz é importante.

Ambas as extremidades precisam de configurações de transporte e criptografia compatíveis. Se o PBX exigir sinalização criptografada, mas um ponto de extremidade de campo estiver configurado apenas para SIP não criptografado, o registro e a configuração de chamadas podem falhar, mesmo que ambos os produtos suportem tecnicamente o SIP.

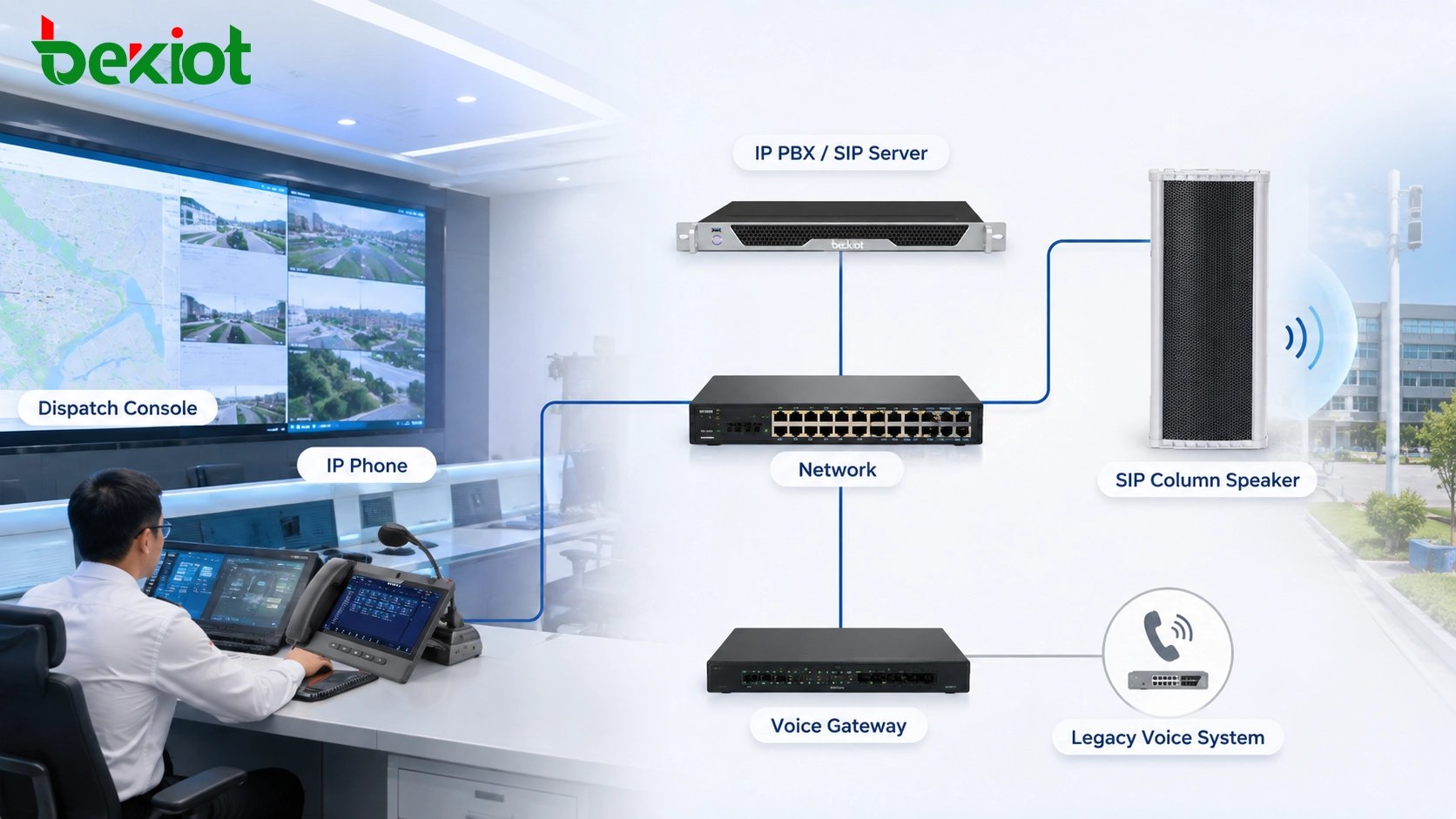

Sistemas Comuns que Podem ser Conectados

Uma das principais vantagens do áudio baseado em SIP é a capacidade de conectar pontos de extremidade de sonorização pública com sistemas de comunicação que já existem na organização. As funções exatas disponíveis dependem da plataforma, mas várias categorias de dispositivos são comumente usadas nesses projetos.

Telefones IP

Telefones IP SIP podem fornecer uma fonte simples de paginação. Um usuário pode discar a ramal atribuída a um alto-falante individual, grupo de paginação ou serviço de difusão e falar diretamente através do fone ou do microfone com viva-voz.

Essa abordagem é útil para recepções, salas de segurança, escritórios de manutenção, salas de controle e outros locais onde a equipe já usa telefones IP. Isso elimina a necessidade de implantar um microfone de paginação dedicado para cada ponto de anúncio comum.

Centrais IP PBX e Servidores SIP

Uma central IP PBX ou servidor SIP pode atuar como a camada central de controle de chamadas. Os alto-falantes podem ser gerenciados como pontos de extremidade SIP, enquanto telefones, consoles e outros terminais usam números de ramal ou grupos de paginação para alcançar as áreas necessárias.

Essa arquitetura é particularmente prática para organizações que já operam uma rede de voz empresarial. A paginação pode ser adicionada sem criar uma infraestrutura de sinalização completamente separada.

Plataformas de Comunicação Unificada

Uma plataforma de comunicação unificada pode conectar comunicação de voz, paginação e fluxos de trabalho operacionais através de um ambiente de controle comum. Em vez de manter a telefonia e a radiodifusão completamente independentes, os administradores podem organizar usuários, grupos de terminais e permissões de comunicação de acordo com departamentos, sites ou zonas operacionais.

Em um campus com vários edifícios, por exemplo, a mesma plataforma pode suportar chamadas internas rotineiras enquanto também fornece anúncios de voz direcionados para áreas selecionadas.

Sistemas de Despacho e Comando

Plantas industriais, instalações de transporte, serviços públicos e grandes campi frequentemente exigem mais do que uma simples paginação telefônica. Um sistema de despacho pode fornecer uma interface visual para selecionar zonas, chamar terminais de campo e coordenar a comunicação durante eventos operacionais ou de emergência.

Quando alto-falantes SIP estão conectados a esse ambiente, os despachantes podem usar a rede de comunicação para estender instruções de voz além de usuários telefônicos individuais e alcançar áreas de trabalho onde a cobertura de alto-falantes é mais eficaz.

Gateways de Voz

Gateways de voz são úteis quando um projeto deve manter recursos de comunicação analógicos ou do lado da operadora existentes. Eles podem fornecer uma interface entre a infraestrutura de voz legada e o ambiente de comunicação IP.

Isso é especialmente valioso em projetos de modernização por fases. Uma organização não precisa necessariamente substituir todos os recursos de voz existentes antes de implantar a paginação SIP. Em vez disso, os gateways podem ajudar a fazer a ponte entre sistemas mais antigos enquanto os pontos de extremidade IP são introduzidos gradualmente.

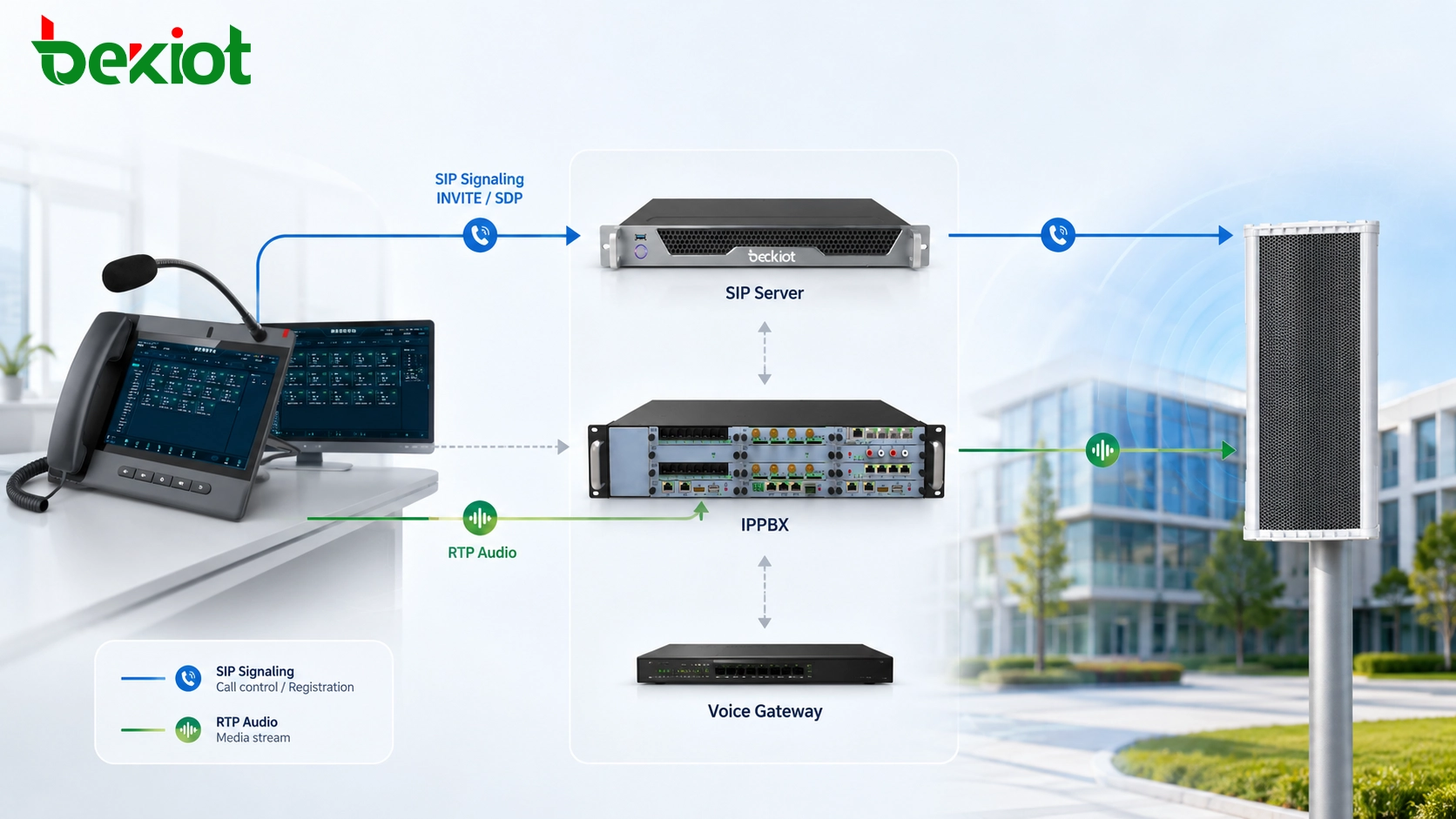

Da Sinalização de Chamada à Entrega de Áudio

Uma maneira útil de avaliar uma solução de paginação SIP é seguir um anúncio desde o operador até o alto-falante final, em vez de revisar cada equipamento individualmente.

O processo geralmente começa quando um operador escolhe um destino. Pode ser um ramal de alto-falante individual, um grupo de paginação predefinido, uma zona de edifício ou um serviço de difusão configurado na plataforma de comunicação.

O sistema então estabelece a sessão SIP. Durante esse estágio, o ponto de extremidade chamador e o alto-falante receptor trocam informações de sinalização e negociam configurações de mídia compatíveis através do SDP. Se o destino estiver configurado para resposta automática, o caminho de áudio pode ser aberto sem exigir operação manual no alto-falante.

Uma vez que a sessão esteja ativa, o fluxo de voz é transmitido através do RTP. Essa separação entre sinalização e mídia dá flexibilidade ao projetista de rede, mas também significa que as políticas de firewall, tabelas de roteamento e configurações de VLAN devem levar em conta ambos os tipos de tráfego.

Quando o anúncio termina, a sessão SIP é encerrada e o alto-falante retorna ao estado de espera. O mesmo ponto de extremidade pode então receber outra paginação rotineira, notificação programada ou mensagem de maior prioridade, de acordo com a lógica implementada pelo sistema geral.

Projetando uma Implantação Confiável

A interoperabilidade SIP é apenas uma parte de uma solução de sonorização pública confiável. O design de rede, a colocação dos alto-falantes, as políticas de gestão e os procedimentos operacionais determinam se o sistema permanece utilizável depois de instalado em um site real.

Planeje Zonas Antes de Atribuir Ramais

O agrupamento de alto-falantes deve seguir o layout físico e operacional do site. Um campus pode usar grupos separados para edifícios de ensino, áreas externas e zonas de serviço, enquanto uma instalação industrial pode organizar os alto-falantes por oficinas, áreas de carga, armazéns ou zonas de utilidades.

Criar uma estrutura lógica de nomenclatura e numeração desde o início torna a operação posterior muito mais fácil. Os operadores devem ser capazes de identificar um destino sem memorizar números de ramal não relacionados.

Dê ao Tráfego de Voz a Prioridade de Rede Adequada

O tráfego de paginação compete com dados comerciais comuns quando ambos compartilham a mesma infraestrutura IP. Congestionamento de rede, jitter excessivo e perda de pacotes podem reduzir a inteligibilidade da fala, mesmo quando a própria sessão SIP permanece conectada.

Portanto, políticas de QoS podem ser usadas para priorizar o tráfego de voz em tempo real. DSCP e serviços diferenciados são comumente considerados quando a rede precisa transportar paginação juntamente com vídeo, tráfego de escritório, dados de monitoramento e outros serviços.

Verifique o Comportamento do Firewall e NAT

Sistemas com vários sites frequentemente exigem comunicação através de redes roteadas, zonas de segurança ou links WAN. As portas de sinalização SIP e as faixas de mídia RTP devem ser incluídas no design de rede, e o comportamento do NAT deve ser avaliado sempre que os pontos de extremidade se comunicarem através de espaços de endereço traduzidos.

Um erro comum na comissionamento é confirmar o registro SIP bem-sucedido enquanto ignora o caminho de áudio de retorno. Testes de ponta a ponta devem verificar se a voz atinge cada zona pretendida sob as mesmas condições de roteamento que existirão durante a operação normal.

Separe Fluxos de Trabalho Rotineiros e de Emergência

Anúncios rotineiros e mensagens de emergência servem a diferentes propósitos operacionais. A paginação diária pode incluir avisos de turno, informações para visitantes ou anúncios de serviço, enquanto a transmissão de emergência pode precisar alcançar áreas maiores com maior prioridade operacional.

Portanto, a plataforma de comunicação deve definir quem pode iniciar cada tipo de anúncio, quais destinos estão disponíveis para cada usuário e como as sessões de áudio concorrentes são tratadas.

Escolha Equipamentos de Campo Adequados ao Ambiente de Instalação

Uma rede SIP bem-sucedida não compensa hardware de campo inadequado. Locais externos e semi-externos exigem alto-falantes projetados para suportar poeira, umidade e condições ambientais variáveis, enquanto espaços públicos internos podem priorizar instalação compacta e cobertura de voz.

Para projetos que exigem um ponto de extremidade de áudio de rede orientado para exteriores, o Becke Telcom SK03-SIP integra um amplificador digital de 30 W com proteção IP65 e comunicação baseada em SIP. Ele suporta duas linhas SIP, bem como funções de mídia SIP e RTP comumente usadas, tornando-o adequado para aplicações de paginação distribuída onde um alto-falante coluna compacto é preferido.

Alto-Falante Coluna SIP Impermeável para Exteriores – SK03-SIP 30W Alto-Falante Coluna PA com SIP

Em uma solução completa, o alto-falante de campo deve ser selecionado juntamente com a plataforma SIP, o design de rede e o plano de cobertura. A potência nominal por si só não determina o desempenho; a posição de montagem, o ruído de fundo, a distância de escuta e as características acústicas do local também afetam a inteligibilidade da fala.

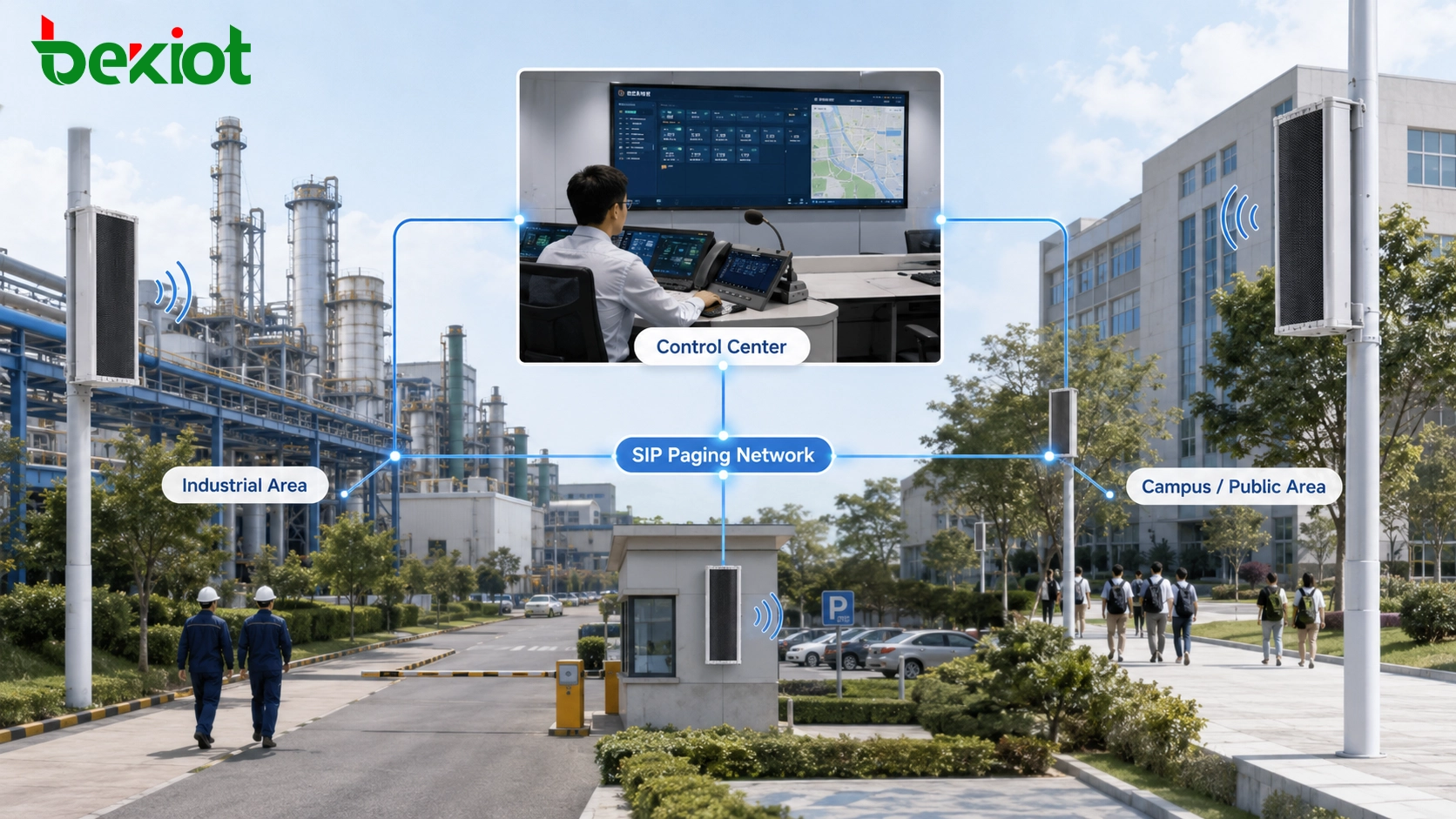

Onde Esta Arquitetura Funciona Melhor

A paginação SIP é particularmente útil em locais onde a comunicação de voz e os anúncios públicos precisam alcançar muitos locais distribuídos sem construir uma rede de controle independente para cada serviço de comunicação.

Instalações Industriais e Logísticas

Fábricas de produção, armazéns e áreas logísticas podem usar alto-falantes SIP para instruções de trabalho, anúncios de turno, notificações de manutenção e mensagens de segurança. A integração com sistemas de despacho ou telefonia empresarial permite que a equipe da sala de controle se comunique tanto com usuários individuais quanto com zonas operacionais mais amplas.

Escolas e Campi

Ambientes educacionais podem dividir os alto-falantes em salas de aula, corredores, espaços externos, áreas esportivas e zonas comuns. A rede pode suportar anúncios rotineiros, permitindo que a equipe autorizada inicie mensagens direcionadas ou em todo o campus quando as condições assim o exigirem.

Transporte e Instalações Públicas

Estações, estruturas de estacionamento, áreas de serviço e instalações para passageiros frequentemente precisam de anúncios controlados centralmente distribuídos por zonas fisicamente separadas. A arquitetura SIP permite que esses pontos de extremidade compartilhem a infraestrutura Ethernet existente, permanecendo endereçáveis a partir de sistemas de comunicação centralizados.

Locais Comerciais e com Múltiplos Edifícios

Parques de escritórios, complexos de varejo e edifícios de serviço público podem combinar comunicação telefônica com paginação de rede para orientação de visitantes, notificações de serviço, anúncios programados e coordenação operacional.

Notas Finais

O valor de um alto-falante coluna SIP está em sua capacidade de se tornar parte de um ambiente de comunicação maior, em vez de permanecer um dispositivo de difusão isolado. Telefones IP podem se tornar fontes de paginação, sistemas IP PBX podem fornecer controle de chamadas, plataformas de despacho podem organizar a comunicação por zona, e gateways podem ajudar a manter a infraestrutura de voz existente durante a modernização da rede.

O princípio de design mais importante é avaliar a interoperabilidade como um processo de ponta a ponta. O registro SIP é apenas o primeiro passo. A negociação SDP, codecs de áudio comuns, roteamento RTP, QoS, configurações de segurança, topologia de rede e permissões operacionais influenciam se o sistema final funciona de maneira confiável.

Quando esses elementos são planejados juntos, a paginação baseada em SIP fornece um caminho escalável para combinar sonorização pública, comunicação rotineira e entrega de voz de emergência em uma infraestrutura IP comum, ao mesmo tempo que permite que o sistema se expanda à medida que novos edifícios, zonas e pontos de extremidade de comunicação são adicionados.

Perguntas Frequentes

Os alto-falantes SIP podem ser instalados em uma VLAN diferente da IP PBX?

Sim, desde que o roteamento, as regras de firewall e o tráfego SIP e RTP necessário estejam configurados corretamente entre as VLANs. A implantação deve ser testada usando sessões de áudio reais, em vez de confiar apenas no registro bem-sucedido do dispositivo.

Cada alto-falante SIP precisa de sua própria conta SIP?

Isso depende da arquitetura da plataforma e da estratégia de paginação. Contas SIP individuais fornecem endereçamento direto de pontos de extremidade, enquanto alguns sistemas usam grupos de paginação, serviços multicast ou lógica de difusão controlada pela plataforma. O método preferido deve ser definido antes da numeração de ramais e da configuração de zonas serem finalizadas.

Um sistema de sonorização analógico existente pode ser mantido durante a migração?

Em muitos projetos, sim. Uma arquitetura por fases pode manter amplificadores analógicos selecionados ou circuitos de alto-falantes, enquanto introduz pontos de extremidade SIP em áreas novas ou atualizadas. Gateways apropriados, interfaces de paginação ou integração de plataforma podem ser necessários para conectar os dois ambientes.

Como testar a compatibilidade SIP de terceiros antes da implantação?

Um teste piloto deve incluir registro, paginação recebida, término de sessão, negociação de codec, áudio RTP em condições de rede normais e roteadas, comportamento de resposta automática, chamadas simultâneas, recuperação após interrupção de rede e quaisquer configurações de segurança necessárias. Testar dispositivos representativos antes da instalação em grande escala pode revelar diferenças de interoperabilidade precocemente.
