Plantas petroquímicas, instalações de petróleo e gás, minas, unidades de energia e áreas de armazenamento de materiais perigosos frequentemente combinam gases ou poeiras explosivas com alto nível de ruído, umidade, corrosão e exposição ao ambiente externo. Quando ocorre um vazamento de gás, alarme de incêndio, falha de equipamento ou emergência envolvendo pessoas, a sala de controle precisa de mais do que um simples alto-falante capaz de reproduzir um aviso.
Os operadores precisam determinar qual área deve receber a mensagem, se o pessoal conseguirá entendê-la sob o ruído real de operação, se os equipamentos de campo são adequados para a área classificada e como os trabalhadores podem enviar informações de volta à sala de controle.
Portanto, um sistema PA à prova de explosão deve ser tratado como um sistema de comunicação projetado de forma integrada, e não como uma coleção de alto-falantes para áreas perigosas. O projeto precisa coordenar equipamentos para áreas perigosas, cobertura acústica, comunicação de campo, prioridade de paging, interfaces de alarme e operação da sala de controle.
Um princípio de projeto útil é simples: a proteção contra explosão trata da adequação de segurança dos equipamentos de campo, enquanto paging, intercomunicação e notificação de emergência são funções de comunicação em nível de sistema.
PA à prova de explosão versus PA convencional
Um sistema PA convencional trata principalmente da distribuição de áudio, das zonas de paging e da cobertura. Um sistema PA usado em uma instalação industrial perigosa tem um requisito adicional: os equipamentos elétricos instalados dentro de uma área classificada devem ser adequados àquele ambiente específico.
Esse requisito se aplica principalmente a dispositivos de campo, como telefones à prova de explosão, estações de intercomunicação, alto-falantes, dispositivos de aviso sonoro e visual, botões de emergência e interfaces elétricas associadas. Diferentes pontos de instalação podem ter diferentes classificações de área perigosa, grupos de gás ou poeira, requisitos de temperatura e condições ambientais.
Portanto, apenas a expressão “à prova de explosão” não é suficiente para selecionar equipamentos. Os engenheiros precisam verificar se o modelo exato do produto e o escopo da certificação correspondem ao local real de instalação.
Ao mesmo tempo, o sistema de comunicação ainda precisa gerenciar a prioridade das mensagens de emergência, o ruído ambiente, a cobertura de paging e o retorno do pessoal de campo.
Um projeto eficaz deve responder a duas perguntas diferentes: este dispositivo pode ser instalado aqui com segurança? e a mensagem necessária chegará com clareza às pessoas certas quando ocorrer um incidente?
Áreas perigosas e áreas seguras

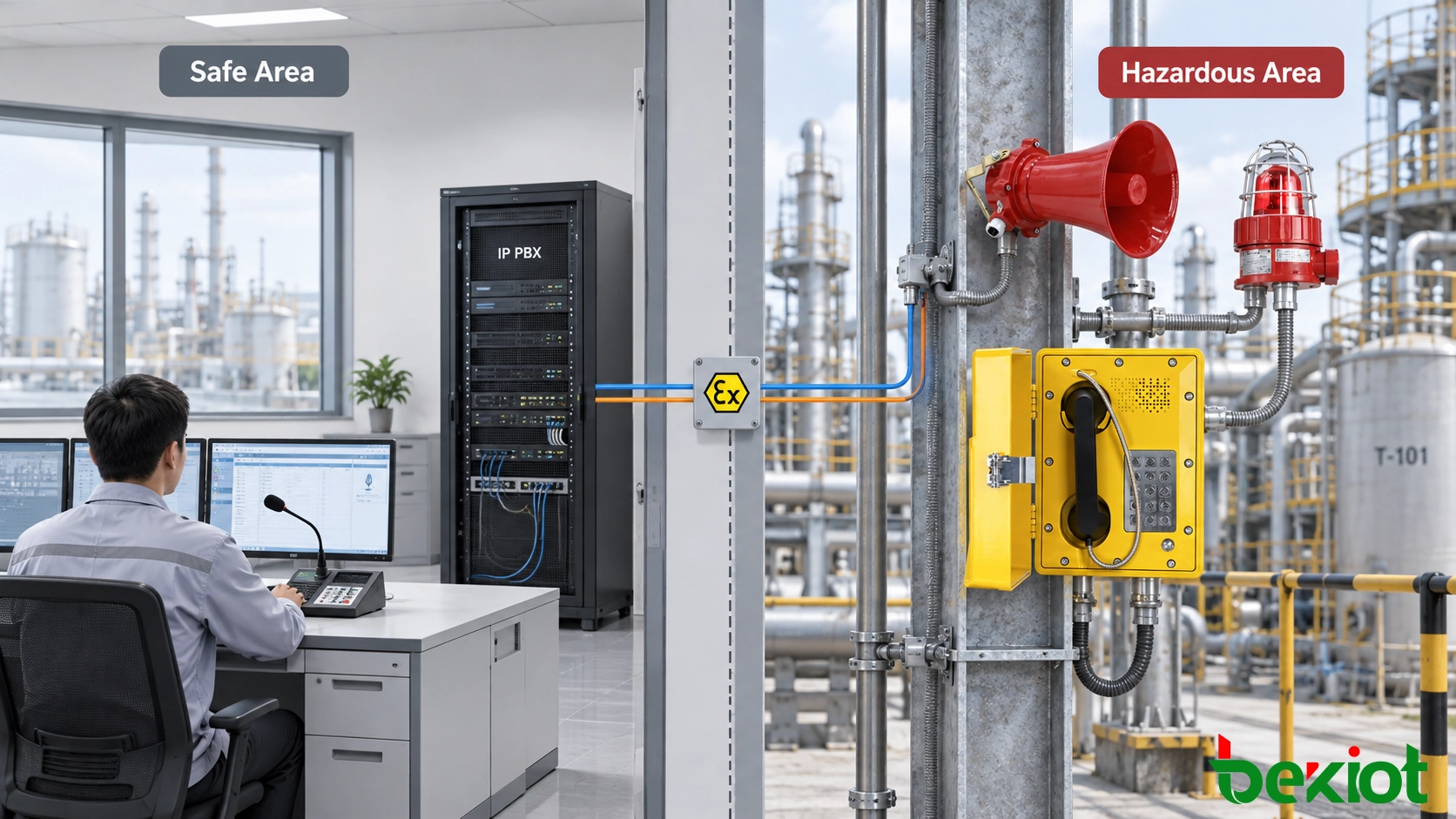

Um sistema PA à prova de explosão não significa que todos os servidores, consoles de despacho, switches de rede e dispositivos da sala de controle precisem utilizar gabinetes à prova de explosão. A maioria dos projetos industriais separa os equipamentos de acordo com o local onde são instalados.
Servidores IP PBX, servidores SIP, sistemas de gravação, plataformas de despacho e consoles de operador normalmente são instalados em uma sala de controle ou sala técnica localizada em uma área segura. Esses dispositivos realizam roteamento de chamadas, controle de paging, gravação, fluxos de trabalho do operador e integração do sistema.
É na área de campo classificada que os requisitos para locais perigosos se tornam críticos. Os dispositivos de campo típicos podem incluir telefones à prova de explosão, como o telefone SIP à prova de explosão EX-BH621, estações de intercomunicação para áreas perigosas, alto-falantes adequados, dispositivos de aviso sonoro e visual e pontos de chamada de emergência.
Essa arquitetura mantém servidores, equipamentos IP PBX e posições de operador em um ambiente de controle acessível, enquanto os dispositivos de campo são selecionados de acordo com os requisitos de segurança da área em que serão instalados.
A adequação de um dispositivo para Zone 1, Zone 2, uma localização Class/Division ou outra classificação de área perigosa deve ser confirmada com base nas normas utilizadas pelo projeto e nos documentos de certificação do modelo exato do produto. A certificação de um produto não deve ser considerada automaticamente válida para outro.
A proteção ambiental também precisa ser verificada separadamente. IP65, IP66 e classificações semelhantes de proteção são características específicas de cada produto. Exposição externa, umidade, poeira, névoa salina, temperatura e corrosão podem impor requisitos adicionais à própria proteção contra explosão.
Seleção e posicionamento de alto-falantes
A seleção dos alto-falantes não deve começar apenas pela potência em watts. O objetivo prático é garantir que o pessoal consiga entender uma mensagem enquanto a planta opera em condições normais de ruído ou durante uma emergência.
Alto-falantes tipo corneta são frequentemente usados em áreas externas, locais com alto nível de ruído e instalações que exigem cobertura direcional, como parques de tanques, áreas de carregamento e unidades de processo. Outros formatos de alto-falantes industriais podem ser mais adequados para corredores, plataformas ou áreas em que uma cobertura mais uniforme é necessária.
O posicionamento dos alto-falantes deve considerar:
níveis de ruído ambiente;
locais onde o pessoal normalmente trabalha ou se desloca;
altura de montagem dos alto-falantes;
direção de propagação do som;
obstáculos criados por equipamentos, vasos e tubulações;
reflexões em estruturas metálicas e superfícies de edifícios;
chuva, corrosão, temperatura e outras exposições ambientais.
Aumentar a potência do amplificador ou do alto-falante não melhora automaticamente a inteligibilidade. Orientação inadequada, sobreposição excessiva entre fontes sonoras ou forte reverberação podem dificultar a compreensão da fala mesmo quando o nível sonoro medido é elevado.
Em áreas de alto ruído, áudio de banda larga, posicionamento adequado dos alto-falantes e um projeto acústico apropriado podem melhorar a clareza da voz, mas o desempenho real ainda deve ser verificado em condições representativas do local. Um teste de paging em campo normalmente fornece informações mais úteis do que confiar apenas na potência nominal indicada em uma ficha técnica.
Os detalhes de instalação também fazem parte da engenharia de áreas perigosas. Entradas de cabos, prensa-cabos, arranjos de junção, ferragens de montagem e métodos de fiação devem ser analisados em conjunto com os equipamentos certificados. Um dispositivo em conformidade não torna aceitável qualquer método de instalação.
Intercomunicação e paging

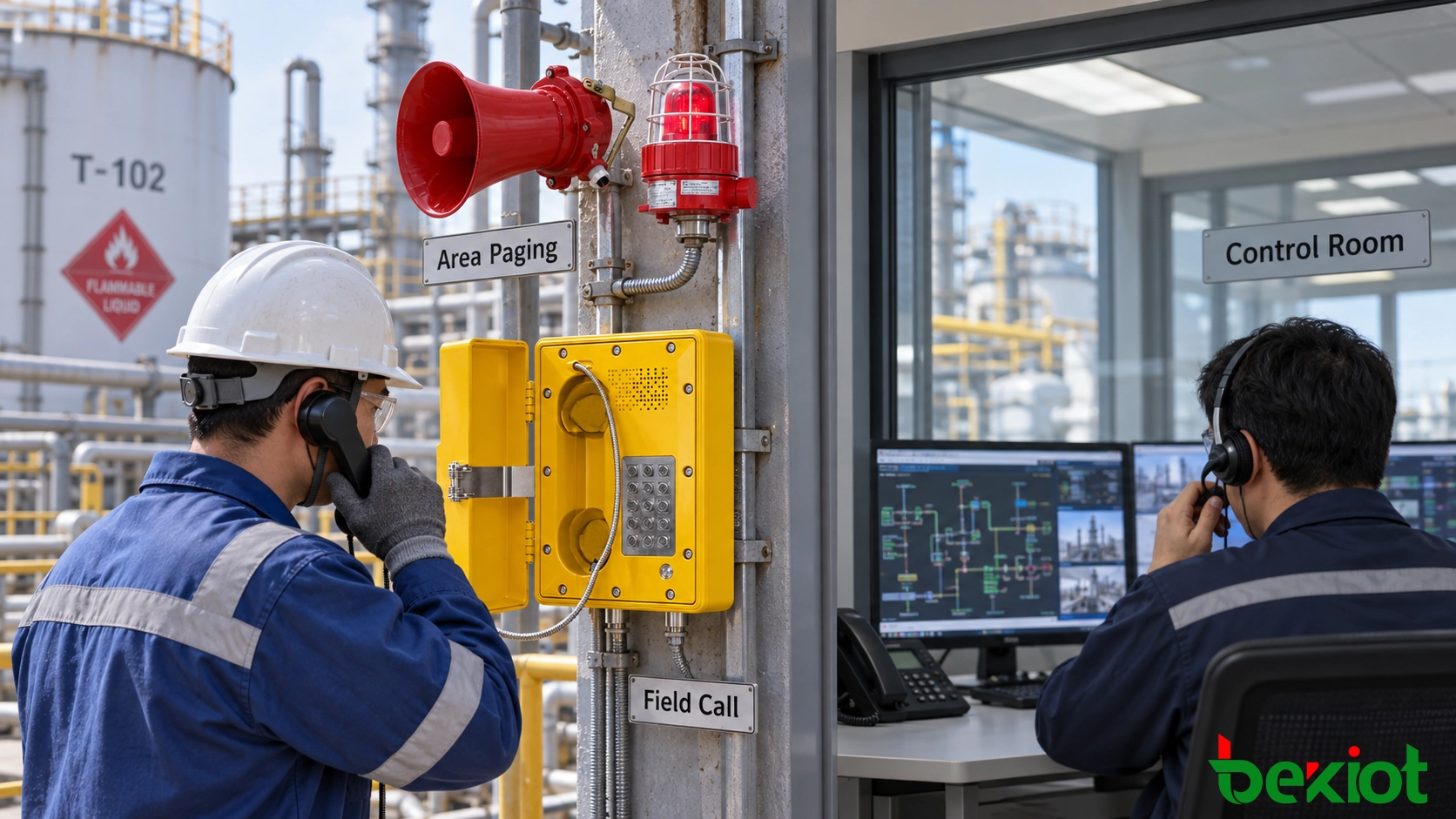

A sonorização pública é principalmente um método de comunicação de um para muitos. No entanto, a resposta a incidentes industriais frequentemente exige que as informações circulem nos dois sentidos.
Se uma instalação depender apenas de alto-falantes, a sala de controle poderá emitir instruções, mas não conseguirá confirmar imediatamente se o pessoal as recebeu, se as condições estão mudando ou se é necessário apoio adicional.
Por isso, telefones à prova de explosão, intercomunicadores SIP para áreas perigosas ou estações de chamada de emergência podem ser instalados em locais onde o pessoal de campo precisa de um caminho de comunicação direto com a sala de controle.
Uma sequência operacional típica pode ser:
Chamada de campo → Atendimento pela sala de controle → Confirmação da localização e da situação → Contato com a equipe de resposta → Paging da área → Retorno contínuo do campo
Em uma arquitetura SIP/IP, os terminais de comunicação de campo podem se registrar em um IP PBX ou plataforma de comunicação. Na sala de controle, os operadores podem usar software de despacho ou um terminal dedicado, como o console de despacho DSC-BD156-IP, para atender chamadas de campo, entrar em contato com equipes de resposta e coordenar ações de paging.
Chamadas em grupo, conferências, gravação, destinos de failover, encaminhamento de chamadas e regras de prioridade dependem da configuração real do IP PBX e do sistema de despacho. O SIP fornece a base de comunicação, mas o suporte a SIP por si só não significa que todos os terminais ofereçam automaticamente prioridade de emergência, controle de paging ou funções de despacho.
Em locais industriais perigosos, a combinação de paging para notificação em áreas amplas e intercomunicação para retorno do campo costuma ser mais útil do que um sistema de avisos unidirecional quando um incidente está evoluindo.
Paging acionado por alarme
Instalações petroquímicas, de petróleo e gás, energia e outros grandes sites industriais frequentemente já operam sistemas Fire & Gas, detecção de incêndio, monitoramento de gases, CCTV ou SCADA. Um sistema PA à prova de explosão pode ser associado a esses eventos quando o sistema de terceiros fornece um método de integração compatível.
Por exemplo, um sistema de detecção de gás pode enviar um evento à plataforma de despacho ou comunicação por meio de uma API, I/O digital, contato de relé ou outra interface compatível. A plataforma pode então identificar a área afetada e recuperar os recursos de paging, comunicação de campo e vídeo associados àquele local.
Um fluxo típico de resposta pode ser:
Evento de alarme → Identificação da área → Verificação em campo ou por vídeo → Seleção da zona de paging → Mensagem de emergência → Retorno do campo → Registro do evento
Depois que a área afetada for identificada, o paging pode ser combinado com dispositivos locais de aviso. Quando são necessárias indicações sonoras e visuais, um alarme sonoro e visual à prova de explosão pode ser instalado em locais perigosos adequados, de acordo com sua certificação e requisitos de instalação.
Cada sistema continua desempenhando uma função distinta. O SIP estabelece a comunicação de voz, o sistema de alarme gera o evento, o CCTV fornece informações visuais, o SCADA fornece o estado relevante do processo e a plataforma de despacho ou aplicação organiza esses recursos de acordo com regras operacionais predefinidas.
Os limites da automação também precisam ser definidos. Algumas ações de notificação podem ser acionadas automaticamente, enquanto decisões relacionadas a evacuação, parada de processo ou outras operações de alto risco podem exigir confirmação de um operador autorizado.
Portanto, a integração de alarmes deve ser entendida como o resultado coordenado de interfaces configuradas e lógica operacional, e não como uma função executada de forma independente por um único alto-falante à prova de explosão.
Esse tipo de arquitetura também se aplica a instalações de petróleo e petroquímica em que chamadas em áreas perigosas, paging e notificação de emergência precisam funcionar em conjunto. Um exemplo relacionado é o sistema de sonorização pública e chamadas à prova de explosão para uma instalação petrolífera.
PA SIP versus PAGA
Sistemas PA à prova de explosão e sistemas PAGA se sobrepõem em muitas aplicações industriais, mas os dois termos não devem ser considerados automaticamente equivalentes.
Um sistema PA à prova de explosão baseado em SIP/IP normalmente se concentra em paging para áreas perigosas, chamadas de campo, comunicação por zonas e comunicação com a sala de controle. Ele pode combinar telefones à prova de explosão, intercomunicadores SIP, alto-falantes industriais, um IP PBX e funções de despacho.
PAGA significa Public Address and General Alarm. Em grandes projetos de petróleo e gás, offshore, petroquímica e instalações industriais críticas, um sistema PAGA também pode dar maior ênfase a:
prioridade entre public address e general alarm;
tons de alarme predefinidos e mensagens de voz de emergência;
cobertura de emergência em grandes áreas;
monitoramento de falhas do sistema;
redundância de equipamentos críticos e caminhos de comunicação;
interfaces com Fire & Gas e outros sistemas de segurança;
requisitos de testes e aceitação específicos do projeto.
Para uma instalação industrial menor cujos principais requisitos sejam paging por zonas e comunicação de campo, um sistema PA para áreas perigosas baseado em SIP/IP pode oferecer uma arquitetura adequada. Instalações maiores com requisitos de General Alarm podem precisar de um projeto mais estruturado de sistema PAGA, cobrindo prioridades de alarme, monitoramento de falhas, redundância e interfaces com sistemas Fire & Gas.
Quando tanto a notificação em áreas amplas quanto a comunicação bidirecional de campo são necessárias, um sistema de paging e intercomunicação pode fornecer uma arquitetura de referência útil para combinar paging unidirecional com comunicação de campo.
Checklist de implantação
Um projeto PA à prova de explosão não deve começar pela pergunta de quantos alto-falantes precisam ser comprados. O primeiro passo é confirmar as condições da área perigosa, o ambiente de instalação, o ruído ambiente, a comunicação de campo necessária e as interfaces de alarme disponíveis.
| Item de projeto | O que confirmar |
|---|---|
| Área perigosa | Classificação Zone/Class e ambiente de gás ou poeira |
| Proteção contra explosão | Se a certificação do produto exato cobre o local de instalação |
| Proteção ambiental | Grau IP, temperatura, corrosão, névoa salina e exposição mecânica |
| Ruído ambiente | Ruído de fundo durante a operação normal e nos picos de funcionamento dos equipamentos |
| Dispositivos PA | Tipo de alto-falante, saída, direção, altura de montagem e localização |
| Comunicação de campo | Necessidade de retorno bidirecional, pontos de chamada de emergência e quantidade de terminais |
| Prioridade de paging | Relação entre anúncios de rotina, de alarme e de emergência |
| Interfaces de alarme | Fire & Gas, I/O, API, relé e outras interfaces disponíveis |
| Alimentação | Alimentação principal, UPS e eventual alimentação de backup |
| Instalação em campo | Cabos, entradas, fiação, métodos de montagem e acessórios certificados |
Projetos de modernização também precisam de um inventário dos sistemas existentes de paging, telefonia, alarmes e vídeo. Equipamentos que continuam operacionais nem sempre precisam ser substituídos. Dependendo das interfaces disponíveis, eles podem ser conectados diretamente, por meio de um gateway ou no nível da plataforma.

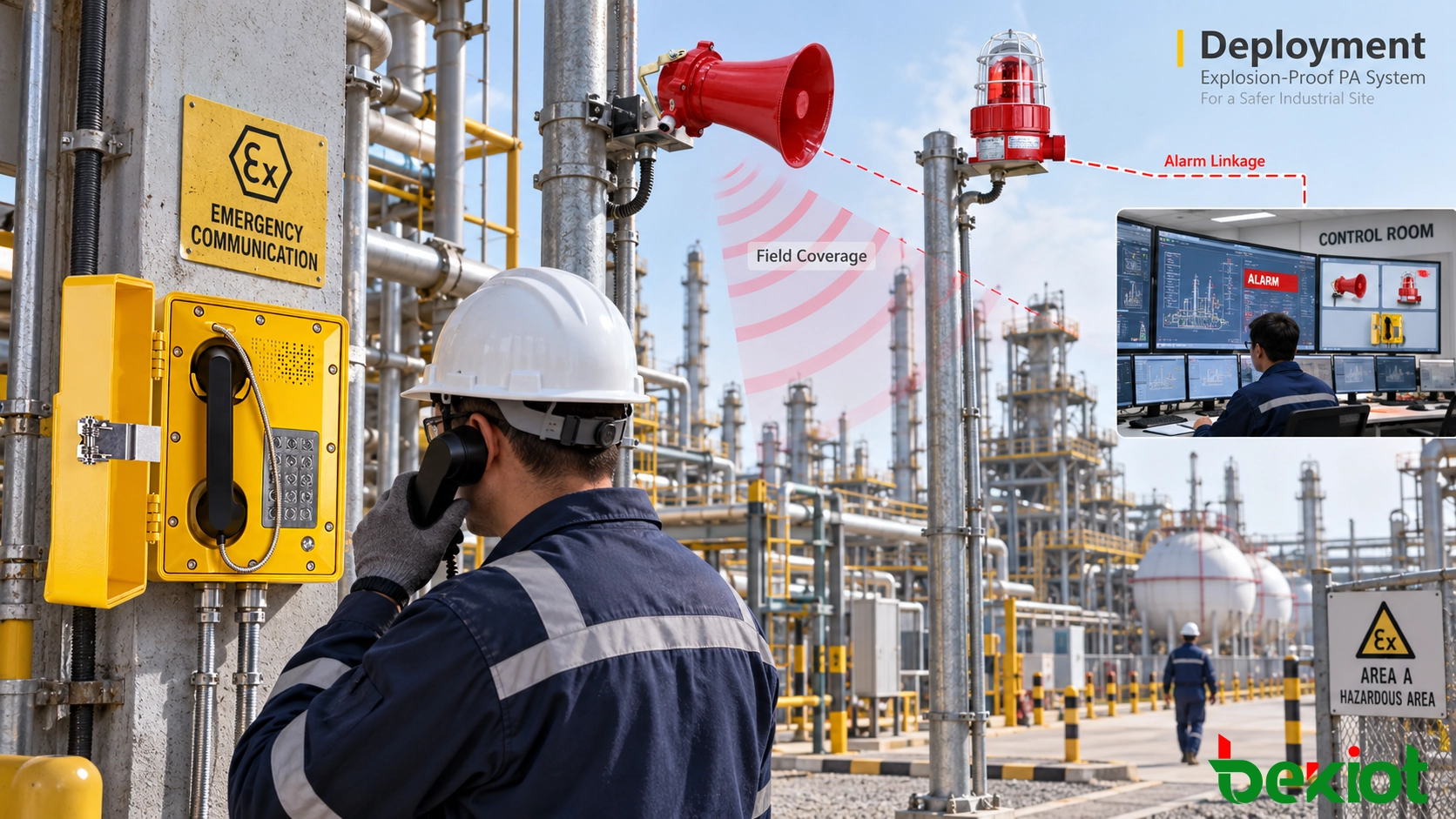

Uma sequência prática de engenharia é:
Revisão da área perigosa → Levantamento ambiental e de ruído → Seleção dos dispositivos PA → Posicionamento em campo → Projeto dos pontos de intercomunicação → Revisão das interfaces de alarme → Integração da plataforma → Testes de integração → Aceitação no local
O sucesso de um sistema PA à prova de explosão não é determinado pelo número de alto-falantes instalados em áreas perigosas. O sistema precisa responder a quatro perguntas práticas: quem precisa ouvir a mensagem? Essas pessoas conseguem entendê-la em condições reais de operação? Como o pessoal pode responder? Quais recursos de comunicação devem ser ativados quando ocorre um alarme?
