Um telefone à prova de explosão ao lado de uma linha de produção pode precisar apenas ligar para a sala de controle. Outro telefone em uma área de tanques pode precisar identificar sua localização, interromper o tráfego rotineiro e reunir várias equipes de resposta na mesma conversa.

Ambos os dispositivos podem usar SIP, mas suas funções operacionais são diferentes. Chamadas internas rotineiras geralmente podem ser tratadas por um IP PBX. Chamadas que exigem exibição de localização, prioridade de emergência e resposta coordenada são melhor direcionadas a um sistema de despacho.

Muitos locais industriais precisam de ambos. Nesse caso, o IP PBX gerencia os serviços telefônicos enquanto a plataforma de despacho fornece aos operadores da sala de controle as ferramentas necessárias para lidar com eventos operacionais e de emergência.

Comece com a função do telefone de campo

Os telefones à prova de explosão são instalados em áreas onde os telefones comerciais comuns podem não ser adequados, incluindo instalações petroquímicas, áreas de armazenamento de combustível, fábricas de produtos químicos, minas e outros ambientes industriais perigosos.

O invólucro e a certificação tratam do ambiente de instalação física. A plataforma de comunicação central executa uma função diferente: ela determina para onde a chamada vai, o que o operador vê e o que acontece quando o primeiro destino não está disponível.

Antes de selecionar a plataforma, a equipe do projeto precisa identificar as tarefas atribuídas a cada telefone:

• Ligar para uma sala de controle ou departamento de manutenção

• Receber chamadas de ramais autorizados

• Relatar falhas de equipamento ou condições anormais

• Enviar uma chamada de emergência com prioridade mais alta

• Identificar a localização em campo para o operador

• Entrar em contato com equipes de segurança, produção ou resposta

• Iniciar um fluxo de trabalho de alarme, transmissão ou vinculação de vídeo

Um telefone usado para comunicação rotineira de produção não precisa de todas as funções de despacho. No entanto, um dispositivo designado como ponto de relato de emergência precisa de mais do que um caminho de voz funcional. Sua chamada deve chegar ao operador certo e permanecer visível até ser atendida.

Defina a iniciação e escalonamento de chamadas

Os telefones de campo nem sempre usam um teclado completo. Em um ponto de emergência fixo, levantar o fone ou pressionar um botão pode chamar automaticamente um destino predefinido. Isso encurta o processo de operação para alguém usando luvas ou respondendo sob pressão.

Outros locais precisam de um teclado porque o pessoal pode ligar para manutenção, produção, segurança ou outro departamento. A plataforma deve suportar o método de operação selecionado sem dificultar o acesso de emergência.

A rota da chamada também precisa de uma segunda etapa. Se o ramal principal da sala de controle estiver ocupado ou sem atendimento, a chamada pode ser movida para outro assento, chamar um grupo de operadores ou ser transferida para um centro de controle central. Enviar uma chamada de emergência diretamente para a caixa postal comum deixaria o chamador sem uma resposta confirmada.

As regras de roteamento podem ser armazenadas no telefone, no IP PBX ou na plataforma de despacho. Os registros de comissionamento precisam mostrar onde essas regras estão configuradas, para que uma mudança de destino não exija visitas desnecessárias a cada dispositivo de campo.

Quando um IP PBX é a conexão certa

Um IP PBX é adequado quando o telefone à prova de explosão opera principalmente como um ramal industrial fixo. Um telefone SIP se registra no PBX, recebe um número de ramal e segue as regras de roteamento e permissão do local.

Essa configuração funciona bem para a comunicação rotineira entre pessoal de campo, oficinas, salas de controle e equipes de manutenção. O operador atende a chamada da mesma forma que uma chamada interna comum e pode transferi-la quando outro departamento for responsável.

Dependendo da plataforma selecionada, um IP PBX pode fornecer:

• Chamadas de ramal para ramal

• Grupos de toque e grupos de caça

• Transferência de chamadas, encaminhamento e roteamento baseado em tempo

• Acesso a tronco SIP ou rede telefônica pública

• Permissões de chamada e restrições de destino

• Registros de chamadas e gravação básica

• Numeração centralizada em vários edifícios ou locais

Considere um telefone instalado perto de uma estação de bombeamento. Um técnico o usa para contatar a oficina elétrica ou relatar uma falha à sala de controle. A chamada não precisa de um mapa, formulário de incidente ou processo de despacho multipartido. Um IP PBX pode atender a esse requisito sem introduzir uma interface operacional adicional.

O PBX também pode restringir o telefone a uma lista de destinos aprovados. Um ramal de campo pode ser autorizado a ligar para a sala de controle, o escritório de segurança e o número de emergência, enquanto destinos não relacionados ou externos permanecem bloqueados.

Entenda os limites de uma chamada PBX

Um PBX normalmente identifica uma chamada pelo número de ramal e nome do chamador. Um plano de numeração estruturado pode indicar a planta, edifício ou zona de operação, enquanto um nome como "Tanque-Farm-Portão-Leste" fornece uma referência mais útil do que "Telefone 03".

Essa abordagem é adequada quando o local tem um número limitado de dispositivos de campo e os operadores conhecem o layout. Ela se torna menos eficaz em uma planta grande onde várias chamadas semelhantes podem chegar de diferentes zonas ao mesmo tempo.

Um display básico de telefone normalmente não mostra o dispositivo em um mapa da planta nem apresenta câmeras próximas e grupos de resposta. A prioridade de emergência e a indicação de alarme persistente também dependem das capacidades e configuração do PBX selecionado.

Se os operadores precisarem reconhecer a localização imediatamente e coordenar ações de acompanhamento na mesma tela, um sistema de despacho é mais apropriado.

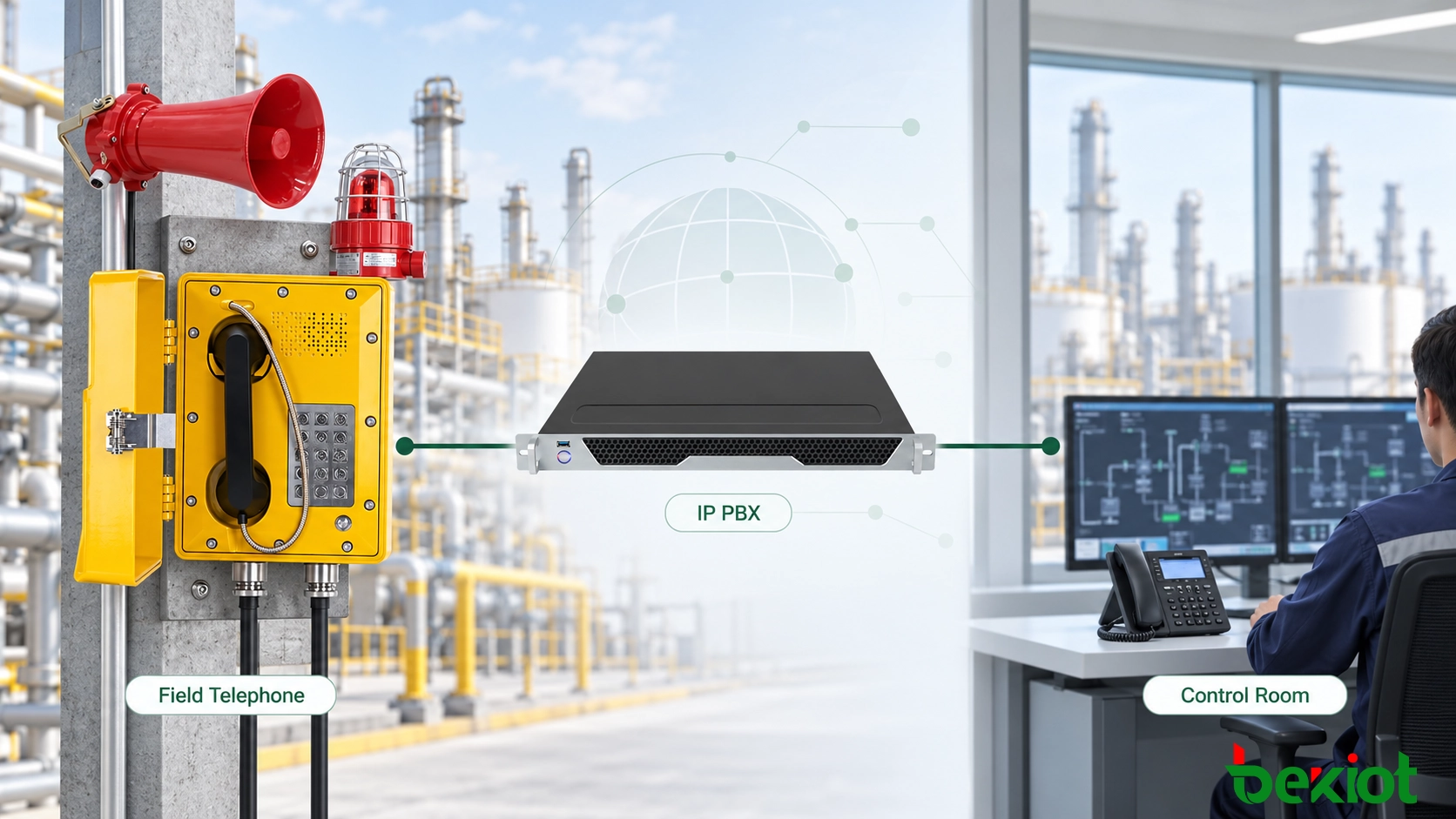

Fig. 1 - Um IP PBX é adequado quando os telefones à prova de explosão exigem principalmente chamadas de ramal, roteamento e acesso controlado a outras redes telefônicas.

Quando um sistema de despacho é a melhor escolha

Um sistema de despacho é projetado em torno do controle do operador, em vez de chamadas de ramal comuns. Ele fornece à sala de controle uma interface dedicada para receber chamadas de campo, identificar sua fonte e coordenar a resposta necessária.

Isso se torna importante quando um telefone à prova de explosão faz parte de um processo operacional ou de emergência. Em vez de mostrar apenas um número de ramal, a interface de despacho pode associar a chamada a um local, zona de produção, nome do dispositivo e prioridade de tratamento.

Dependendo da plataforma e do design de integração, as funções de despacho relevantes podem incluir:

• Identificação visual do telefone chamador e sua localização

• Prioridade de chamadas de emergência e gerenciamento de filas

• Chamada com um toque para departamentos predefinidos

• Conferências controladas pelo operador

• Gravação de chamadas e histórico de eventos

• Integração com sistemas de chamada, alarmes ou videovigilância

Lidar com uma chamada de uma área perigosa

Imagine que um operador usa um telefone à prova de explosão em uma área de tanques para relatar um vazamento. Com um fluxo de chamada comum, a sala de controle vê o nome do chamador e atende.

Em um fluxo de trabalho de despacho, a chamada também pode identificar a zona da área de tanques na interface do operador. O despachante fala com o chamador, contata a equipe de segurança e traz o pessoal de manutenção para a conversa sem se mover entre vários sistemas não relacionados.

Se a integração de vídeo tiver sido configurada, o operador pode abrir a visão da câmera relevante para confirmar as condições visíveis. Uma transmissão direcionada pode então alertar o pessoal na área afetada, evitando anúncios desnecessários em zonas não relacionadas.

Essas funções são determinadas pela plataforma de despacho e suas interfaces. Uma conexão SIP por si só não fornece automaticamente mapas, vídeo ou vinculação de alarmes.

Coordenar a transferência de operador

Salas de controle grandes podem ter assentos separados para produção, segurança e resposta a emergências. O design de despacho identifica qual assento recebe cada tipo de chamada e quem assume quando a posição principal não está disponível.

O status de tratamento compartilhado ajuda a evitar que dois operadores respondam independentemente ao mesmo evento. A plataforma pode mostrar que uma chamada está aguardando, ativa, transferida ou concluída, enquanto o sistema de gravação retém a voz associada e os carimbos de data/hora.

Organizações multissite também podem rotear chamadas noturnas para um centro de controle central. O telefone de campo permanece no mesmo local, mas seu destino de resposta muda de acordo com o cronograma operacional.

Essas capacidades só agregam valor quando o banco de dados de dispositivos e as permissões do operador são mantidos corretamente. Um nome de localização errado ou um grupo de despacho desatualizado pode desviar a resposta mesmo quando a chamada de voz funciona normalmente.

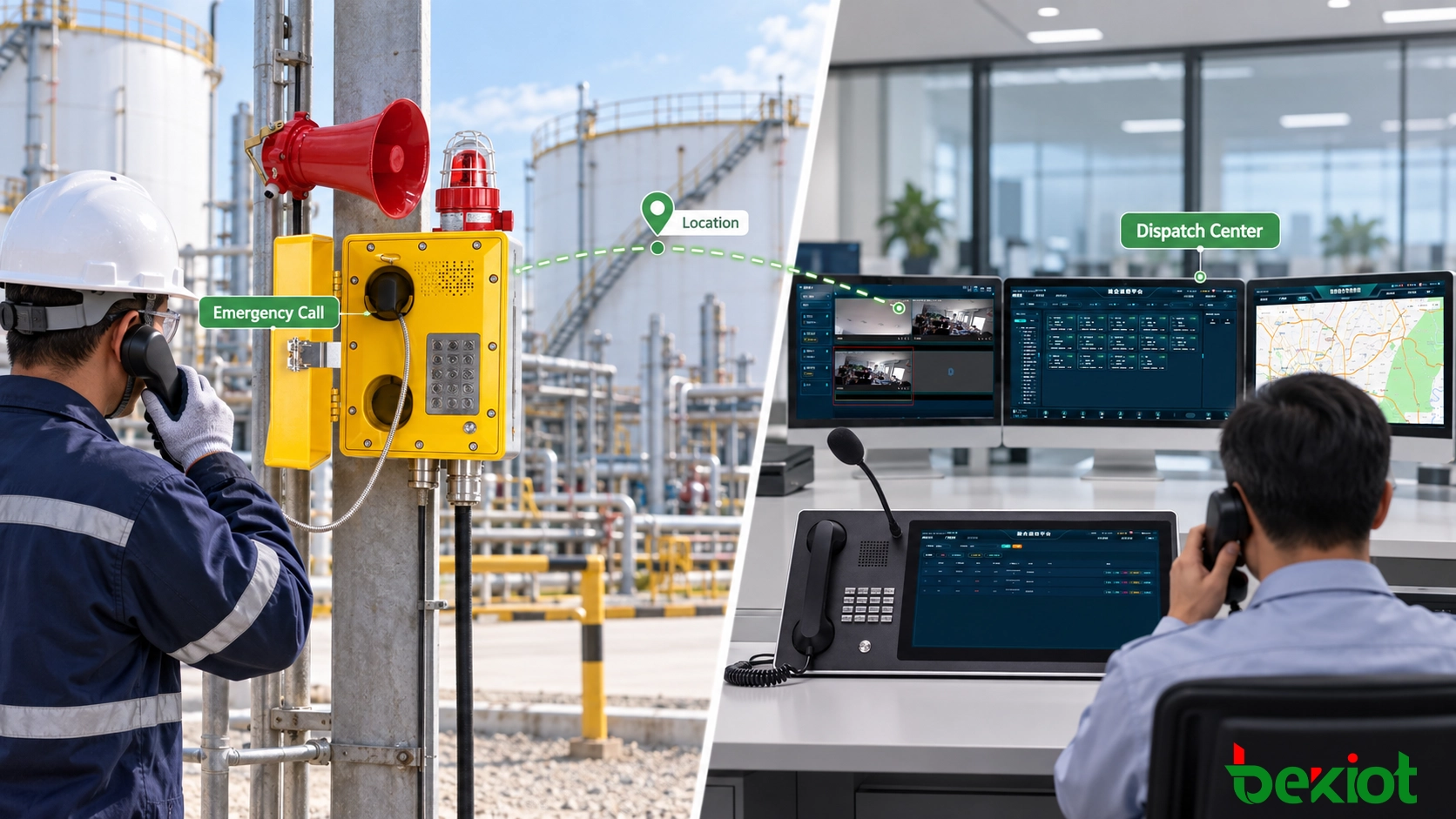

Fig. 2 - Um sistema de despacho adiciona consciência de localização, prioridade de emergência e controle coordenado do operador às chamadas telefônicas de campo.

Por que muitos locais industriais usam ambos os sistemas

A comunicação industrial raramente se encaixa em uma única categoria. O serviço telefônico rotineiro pode ser suficiente durante a produção normal, enquanto um incidente requer consciência de localização, tratamento prioritário e comunicação entre vários departamentos.

Em uma arquitetura integrada, as duas plataformas desempenham funções diferentes:

• O IP PBX gerencia números de ramal, roteamento de chamadas, troncos SIP e serviços telefônicos cotidianos.

• O sistema de despacho fornece consoles de operador, exibição de localização, tratamento de emergências, gravação e comunicação coordenada.

O telefone à prova de explosão pode se registrar em um núcleo de comunicação SIP compartilhado, enquanto os clientes de despacho operam como endpoints ou aplicações autorizadas no mesmo ambiente. Outro design pode conectar o PBX e a plataforma de despacho através de um tronco SIP ou interface de aplicação suportada.

O método correto depende dos produtos envolvidos. Registro duplo, servidores redundantes e interfaces de programação de aplicações não podem ser assumidos, a menos que o equipamento selecionado os suporte e o fluxo de chamada completo tenha sido testado.

Separar rotas rotineiras e de emergência

Um telefone de campo pode suportar mais de uma rota de chamada. Um técnico pode discar o escritório de manutenção para um problema comum de equipamento, enquanto uma tecla de emergência dedicada envia uma chamada urgente diretamente para o centro de despacho.

O plano de discagem precisa tornar essa distinção clara. Os números de emergência devem permanecer curtos e fixos, e as teclas programáveis precisam de proteção contra alterações não autorizadas.

Rotas diferentes também podem usar regras de tratamento diferentes. Uma chamada rotineira pode seguir um grupo de toque padrão, enquanto uma chamada de emergência aparece com uma indicação visual e audível persistente nas posições de despacho designadas.

Planejar failover e identificação compartilhada

Uma arquitetura combinada introduz dependências compartilhadas. Se um servidor SIP, link de rede ou interface de despacho falhar, o design precisa de uma rota alternativa para um operador disponível.

Dependendo da disponibilidade necessária, o sistema pode usar um servidor SIP secundário, um destino de sala de controle de backup ou um caminho de rede redundante. Um local maior também pode reter um método de comunicação local para uso durante uma interrupção de rede mais ampla.

O registro bem-sucedido com um servidor de backup não prova que o serviço completo foi recuperado. Após a comutação, os engenheiros ainda precisam verificar a identificação do chamador, a prioridade de emergência, a gravação e a rota para o operador correto.

A identidade do dispositivo deve permanecer consistente em ambos os sistemas. O diretório do PBX, a interface de despacho, o desenho do local e o registro de manutenção devem usar o mesmo nome baseado na localização para cada telefone. Isso evita que o PBX e a plataforma de despacho se tornem ilhas de comunicação separadas com registros conflitantes.

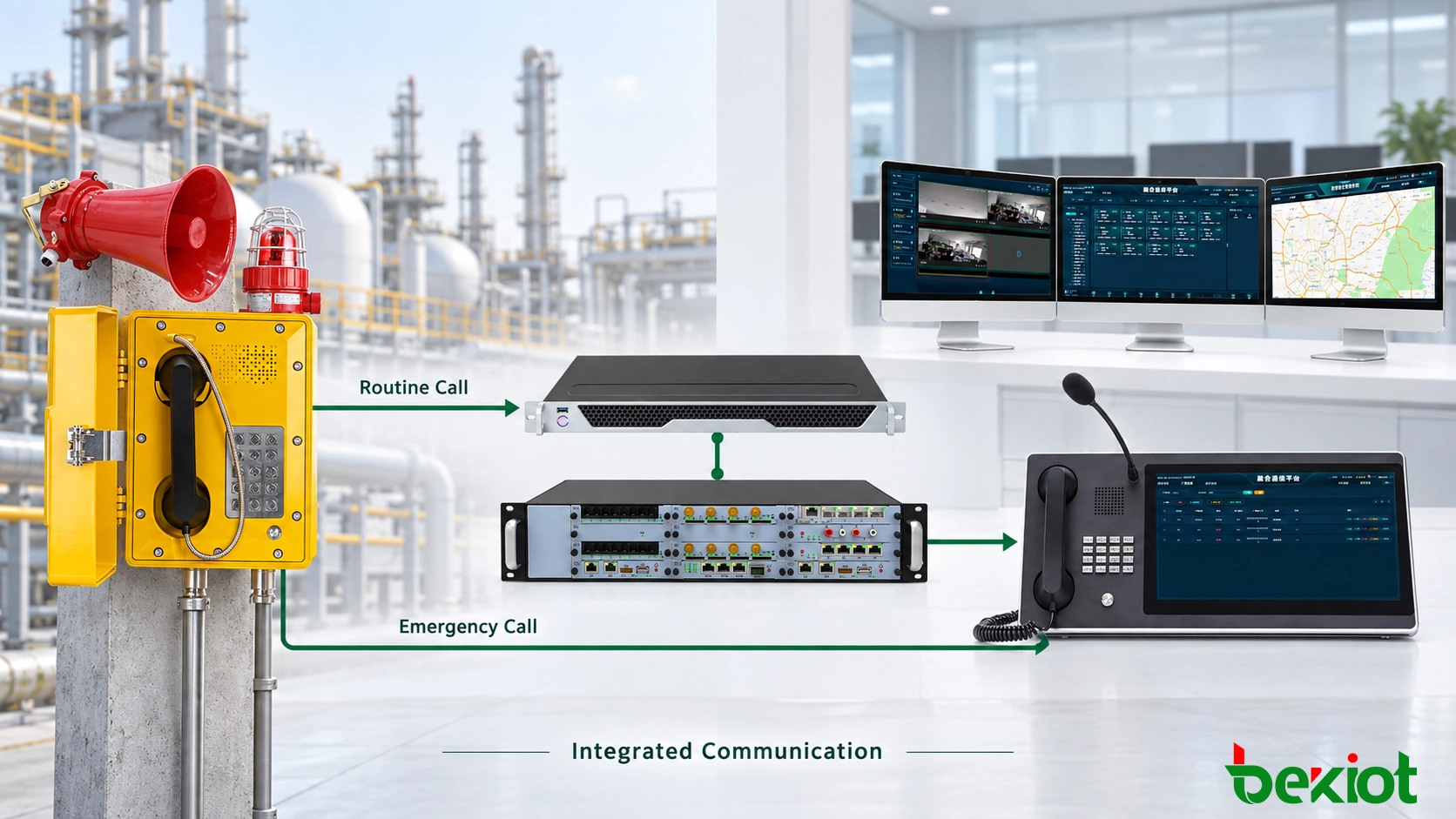

Fig. 3 - Uma arquitetura combinada separa o gerenciamento de chamadas rotineiras do controle de despacho de emergência, mantendo os telefones de campo acessíveis por meio de um ambiente de comunicação coordenado.

Produto relacionado: Telefone SIP à prova de explosão Becke Telcom EX-BH621

Escolha a arquitetura e verifique o fluxo de chamadas

A comparação a seguir fornece um ponto de partida prático:

Verifique se o telefone é SIP ou analógico

Um telefone SIP à prova de explosão pode se registrar diretamente em um IP PBX ou plataforma de despacho compatível. Um modelo analógico requer uma porta FXS, adaptador de telefone analógico ou gateway de voz antes de poder se comunicar com um sistema baseado em IP.

O gateway se torna parte do caminho da chamada. Sua alimentação, status da porta, conexão de rede e comportamento de recuperação devem ser incluídos no teste do sistema.

Reutilizar cabos analógicos existentes pode reduzir o trabalho de reconstrução, mas a distância, condição e roteamento do cabo ainda precisam de inspeção. Uma linha que funciona durante um teste de local silencioso pode se comportar de maneira diferente após a introdução de dispositivos adicionais, interferência elétrica ou exposição ambiental.

Verifique o caminho de comunicação completo

O comissionamento não pode parar quando o telefone se registra com sucesso. O teste deve confirmar o que o operador vê, para onde a chamada vai e o que acontece depois que é atendida.

Um teste completo cobre:

• Chamadas normais para ramais aprovados

• Roteamento de linha direta e tecla de emergência

• Escalonamento de chamadas não atendidas

• Nome do dispositivo e exibição de localização corretos

• Qualidade de voz bidirecional sob o ruído real do local

• Precisão de gravação, reprodução e carimbos de data/hora

• Funções de transferência e conferência do operador

• Vinculação de alarme, transmissão ou vídeo quando configurado

• Recuperação após interrupção de rede, servidor ou energia

Os telefones de campo e os servidores de comunicação podem ser colocados em segmentos de rede controlados com acesso limitado aos serviços SIP, mídia e gerenciamento necessários. Cada telefone deve usar sua própria conta SIP, e o acesso administrativo precisa permanecer separado das permissões diárias do operador.

Quando a sinalização ou mídia criptografada for necessária, a compatibilidade deve ser testada em toda a rota completa. Uma incompatibilidade no transporte, certificados ou codecs suportados pode impedir a comunicação, mesmo quando cada dispositivo funciona corretamente isoladamente.

Cada resultado de teste deve identificar o telefone, local de instalação, rota de chamada, posição de atendimento e resultado observado. Registrar o resultado apenas contra um nome de modelo fornece pouco valor quando muitos dispositivos idênticos são instalados.

Conectar um telefone a uma plataforma central diferente não altera sua certificação para área perigosa. O modelo selecionado, entradas de cabo, disposição de energia, método de montagem e acessórios ainda precisam atender aos requisitos da área de instalação.

Um IP PBX é geralmente a escolha mais simples para chamadas de ramal controladas. Um sistema de despacho se torna mais valioso quando os operadores precisam de consciência imediata de localização, prioridade de emergência e resposta coordenada. Quando ambos os requisitos existem, uma arquitetura integrada mantém as chamadas rotineiras e o tratamento de incidentes dentro de um ambiente de comunicação planejado.

Perguntas Frequentes

Um telefone SIP à prova de explosão pode se registrar diretamente em um IP PBX?

Sim, se o telefone e o IP PBX usarem configurações compatíveis de SIP, codec, transporte e autenticação. O registro deve ser seguido por testes de chamadas recebidas, efetuadas e de recuperação.

Um sistema de despacho substitui o IP PBX?

Não necessariamente. Algumas plataformas de despacho incluem funções de controle de chamadas SIP, enquanto outras funcionam com um IP PBX ou servidor SIP separado. A arquitetura depende dos serviços de ramal, acesso a troncos, redundância e requisitos de despacho.

Um telefone analógico à prova de explosão pode se conectar a um sistema de despacho IP?

Sim. Um gateway FXS compatível ou adaptador de telefone analógico converte a interface telefônica analógica em SIP ou outro protocolo aceito pelo sistema central.

O mesmo telefone pode fazer chamadas rotineiras e de emergência?

Sim. Chamadas rotineiras podem seguir o plano de discagem normal, enquanto uma tecla de emergência dedicada ou rota de linha direta envia chamadas urgentes para o centro de despacho. O telefone e a plataforma central devem suportar o método de roteamento necessário.

Qual arquitetura é melhor para um local industrial de emergência?

Um sistema de despacho ou uma arquitetura integrada de PBX e despacho é geralmente mais adequada quando o local exige prioridade de emergência, exibição de localização, gravação, comunicação em grupo e vinculação de alarmes. A escolha final deve seguir o processo documentado de tratamento de incidentes.
