Um alto-falante coluna SIP de alta potência pode ser adequado para uma grande área externa, mas sua classificação de potência não pode dizer a um engenheiro quantos alto-falantes o site necessita. A resposta depende de onde as pessoas estão localizadas, quanto ruído de fundo está presente e o que está entre o alto-falante e o ouvinte.

Considere dois locais de tamanho semelhante. Um é uma estrada aberta de campus com baixo tráfego e linhas de visão desobstruídas. O outro é um pátio logístico dividido por armazéns, reboques estacionados e pilhas de contêineres. Embora suas áreas totais sejam semelhantes, o segundo local geralmente exigirá mais posições de alto-falantes porque vários objetos interrompem o caminho do som.

O planejamento da cobertura deve, portanto, começar pelos locais onde os anúncios devem ser compreendidos — e não pela área total do site ou pela maior potência mostrada na página do produto.

Marque as Áreas que Realmente Precisam de Sonorização

O primeiro desenho deve mostrar as áreas de escuta necessárias, em vez de um único limite em torno de toda a propriedade. Terrenos vazios, áreas restritas e cantos não utilizados não precisam necessariamente da mesma cobertura que zonas de produção, entradas ou rotas de evacuação.

Em um local industrial ou logístico, o desenho de cobertura normalmente inclui:

• Postos de trabalho externos e áreas de produção

• Docas de carga e zonas de espera de veículos

• Vias principais e rotas de pedestres

• Portões, postos de segurança e entradas de edifícios

• Pátios de armazenamento e áreas de equipamentos

• Rotas de evacuação e pontos de encontro

Esses locais devem então ser divididos por finalidade. Uma doca de carga pode precisar de instruções rotineiras para veículos, enquanto um ponto de encontro pode receber apenas anúncios de emergência. Mantê-los em zonas de sonorização separadas evita que mensagens cotidianas sejam enviadas por todo o site.

Limites físicos também são importantes. Uma parede de armazém, um tanque de armazenamento ou uma fileira de contêineres pode dividir uma zona administrativa em várias áreas acústicas. Em vez de tentar forçar o som ao redor de um obstáculo, geralmente é melhor instalar outro alto-falante no lado oposto.

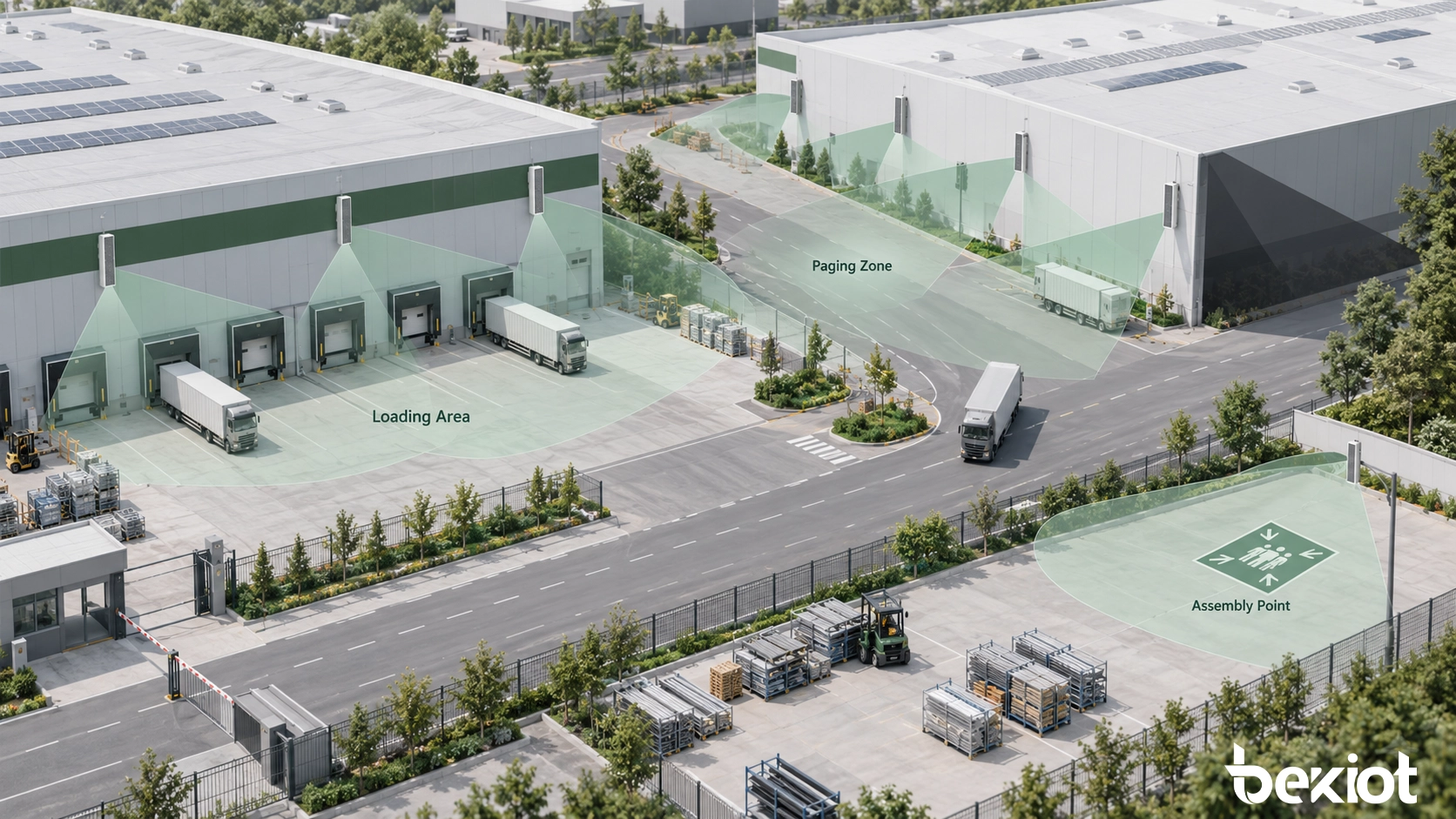

Fig. 1 - As áreas de escuta necessárias e os obstáculos físicos devem ser marcados antes que a quantidade de alto-falantes seja estimada.

Use o Ruído e a Distância de Escuta para Selecionar Cada Posição

A sonorização externa é projetada para uma fala compreensível. Ouvir um tom à distância não é suficiente se os trabalhadores não conseguirem entender a instrução que o segue.

O ruído de fundo deve ser verificado enquanto o local está em operação. Medições feitas antes do início de um turno podem não representar as condições próximas a máquinas em funcionamento, veículos de carga, equipamentos de ventilação ou vias de acesso movimentadas.

A saída do alto-falante precisa permanecer claramente acima do nível de ruído local, com a margem necessária determinada pelo ambiente do projeto e pela norma aplicável. Aumentar muito o volume pode criar outro problema: pessoas próximas ao alto-falante experimentam som excessivo, enquanto ouvintes distantes ainda recebem fala pouco clara.

A Distância Reduz o Nível de Som Disponível

Em um campo livre sem obstáculos, a pressão sonora cai à medida que o ouvinte se afasta do alto-falante. Dobrar a distância pode reduzir o nível de som em aproximadamente 6 dB. Superfícies externas, paredes, vento e estruturas circundantes podem alterar o resultado real.

Essa relação é útil durante o planejamento preliminar. Ela mostra por que um resultado alto a 10 metros não confirma cobertura adequada a 40 ou 50 metros. A posição de escuta mais distante exigida deve ser avaliada separadamente.

Obstáculos Criam Sombras Acústicas

O som direto pode ser enfraquecido por edifícios, máquinas, contêineres e paisagismo. Um alto-falante montado em uma extremidade de um armazém pode cobrir a via aberta, mas falhar em alcançar uma posição de carga ao redor da esquina.

Os desenhos do local devem mostrar esses obstáculos, mas os desenhos por si só nem sempre são suficientes. Materiais temporários, veículos estacionados e vegetação sazonal podem mudar a cobertura após a instalação. Locais com layouts variáveis se beneficiam de um espaçamento menor entre alto-falantes e agrupamento de transmissão flexível.

A Fala Exige Mais do que Volume Audível

Reflexões em paredes metálicas, fachadas de edifícios e áreas de carga cobertas podem fazer com que as palavras se sobreponham. O problema geralmente piora quando vários alto-falantes enviam o mesmo anúncio para a mesma área a partir de direções diferentes.

Para sonorização de voz, uma mensagem clara em um nível controlado é mais útil do que a saída máxima. Portanto, uma fala representativa deve ser usada durante o comissionamento, em vez de depender apenas de tons de alarme.

Defina a Altura de Montagem, Direção e Espaçamento

Um ponto de montagem adequado mantém o alto-falante longe de veículos e interferências rotineiras, enquanto direciona sua cobertura principal para o ouvinte. Paredes de edifícios, postes de iluminação e suportes especialmente projetados são opções comuns.

Montar um alto-falante muito alto pode aumentar o caminho desobstruído, mas também pode enviar muito som sobre a área alvo. A altura final e o ângulo de inclinação para baixo devem seguir a dispersão vertical do alto-falante e a distância até os ouvintes pretendidos.

Siga a Direção do Movimento

Ao longo de vias de serviço, plataformas e rotas de pedestres, os alto-falantes geralmente são mais eficazes quando direcionados em uma direção consistente. Esse arranjo dá às pessoas uma progressão mais clara do som à medida que se movem pela área.

Instalar dois alto-falantes diretamente opostos pode fazer com que o ouvinte receba as mesmas palavras em momentos ligeiramente diferentes. Quando a cobertura oposta for inevitável, o nível de saída, a direção e a sobreposição devem ser verificados no local.

Use Zonas Menores ao Redor dos Edifícios

Um único alto-falante pode cobrir uma seção aberta de um pátio, mas não pode atender de forma confiável a áreas escondidas atrás de um edifício. Posições separadas perto de entradas, docas de carga ou esquinas fornecem resultados mais previsíveis.

Zonas menores também melhoram o controle operacional. Um despachante pode chamar uma área de carga sem incomodar escritórios, zonas de produção vizinhas ou todo o site.

Mantenha a Sobreposição Controlada

Uma quantidade limitada de sobreposição evita pontos fracos entre alto-falantes adjacentes. Muita sobreposição pode tornar a fala difícil de acompanhar, especialmente quando um alto-falante está consideravelmente mais distante do ouvinte do que outro.

O multicast SIP pode ajudar alto-falantes compatíveis a iniciar o mesmo fluxo de áudio juntos. Isso não elimina o atraso acústico causado por diferentes distâncias físicas. A colocação ainda precisa ser verificada a partir da posição do ouvinte.

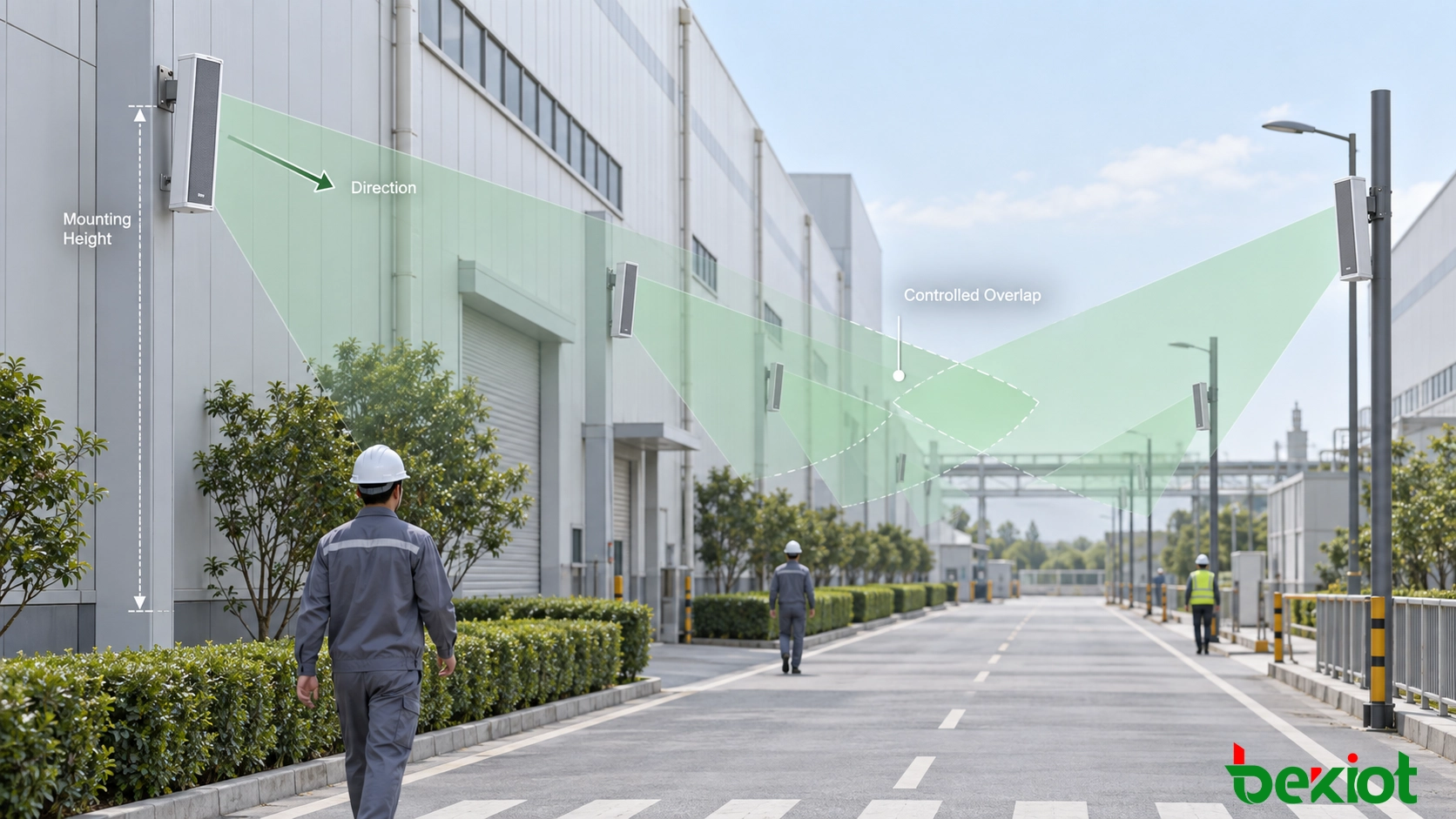

Fig. 2 - A direção do alto-falante e a sobreposição controlada ajudam a manter uma cobertura de voz consistente ao longo de estradas, pátios e entradas de edifícios.

Combine a Potência do Alto-falante com a Tarefa de Cobertura

A potência de saída é uma parte da seleção do alto-falante. A sensibilidade, os dados de pressão sonora, a diretividade e as condições de instalação determinam a eficácia com que essa potência é convertida em cobertura útil.

Entradas silenciosas e rotas curtas para pedestres podem ser atendidas por modelos de menor potência. Grandes pátios, áreas de transporte e locais industriais com ruído contínuo de máquinas podem exigir maior potência ou alto-falantes mais espaçados.

Um alto-falante coluna SIP de alta potência pode ser considerado para amplas zonas de sonorização externa onde são necessários forte saída de voz e construção resistente às intempéries. Não deve ser atribuído um raio de cobertura fixo sem revisar seus dados acústicos e as condições de montagem propostas.

Um único alto-falante de alta potência pode parecer reduzir a quantidade de equipamentos, mas pode criar um resultado desigual: volume excessivo perto da unidade e fala fraca no extremo da zona. Vários alto-falantes bem posicionados operando abaixo de sua potência máxima geralmente fornecem um nível de escuta mais consistente.

A seleção de potência deve ser revisada em relação a:

• A posição de escuta mais distante exigida

• Os níveis de ruído de fundo normais e de pico

• A sensibilidade do alto-falante e a cobertura direcional

• A altura e o ângulo de montagem

• Os edifícios e equipamentos no caminho do som

• Se a zona transporta mensagens rotineiras ou de emergência

Produtos Relacionados: Alto-falantes SIP da Becke Telcom

Estime a Quantidade com um Layout Baseado no Local

A quantidade de alto-falantes pode ser estimada após as zonas de escuta, obstáculos e pontos de montagem disponíveis serem marcados. O processo básico de planejamento pode ser resumido em cinco etapas:

1. Marque as áreas de escuta necessárias no desenho mais recente do local.

2. Registre os níveis de ruído representativos e os obstáculos importantes.

3. Selecione posições de montagem práticas e aponte cada alto-falante para sua zona.

4. Verifique a cobertura estimada em comparação com os dados acústicos do alto-falante.

5. Instale uma unidade representativa e ajuste o layout após testes de campo.

Exemplo: Planejando Alto-falantes ao Longo de uma Via de Serviço Industrial

Considere um projeto ilustrativo com uma via de serviço de 240 metros correndo entre dois edifícios de oficinas. Os trabalhadores usam três entradas ao longo da via, e o ruído de veículos aumenta perto de uma área de carga na extremidade leste.

Instalar um único alto-falante no centro criaria uma longa distância de escuta em ambas as direções. Os edifícios também bloqueariam o som de alcançar duas entradas recuadas.

Um layout preliminar mais prático poderia usar várias posições direcionais:

Isso produz uma estimativa inicial de quatro posições de alto-falante. Não é uma regra de espaçamento universal. Durante os testes, uma posição pode ser movida, seu ângulo alterado ou uma unidade adicional instalada se o ruído dos veículos impedir a fala clara nas docas de carga.

Este exemplo também mostra por que dividir a área total por um número fixo de metros quadrados não é confiável. A forma do local e os obstáculos determinam o layout antes que o número final de alto-falantes seja definido.

Confirme a Disponibilidade de Rede e Alimentação

Cada posição proposta deve ter um caminho de rede e alimentação adequado. O projeto deve confirmar a distância Ethernet, a disponibilidade de portas no switch, a atribuição de VLAN, o registro SIP e o suporte a multicast quando a transmissão em grupo for necessária.

Se for usado PoE, o switch deve fornecer a potência necessária para todos os endpoints conectados. Modelos de maior potência podem exigir alimentação local ou outra disposição de fornecimento especificada pelo fabricante.

As instalações externas também precisam de entradas de cabos seladas, caixas de junção adequadas, aterramento e proteção contra surtos. Um alto-falante resistente às intempéries não protegerá um conector exposto ou uma fonte de alimentação inadequada.

Teste a Cobertura Instalada em Condições de Trabalho

A quantidade final é confirmada no local. Os testes devem ser realizados enquanto as máquinas, sistemas de ventilação e o tráfego normal estiverem operando. Um teste silencioso antes do início da produção pode ocultar uma cobertura fraca.

O engenheiro deve ouvir no centro e nos limites de cada zona, bem como atrás de edifícios e outros obstáculos identificados. Deve-se dar atenção especial às rotas de evacuação, áreas de carga e posições mais distantes de um alto-falante.

O teste de aceitação deve verificar:

• Se as instruções faladas são compreensíveis em toda a zona

• Se algum edifício ou equipamento cria uma área fraca

• Se os alto-falantes adjacentes produzem áudio atrasado que distrai

• Se o volume muda abruptamente entre posições próximas e distantes

• Se cada alto-falante pertence ao grupo SIP ou multicast correto

• Se o áudio de emergência substitui corretamente os anúncios rotineiros

Se um local falhar no teste, aumentar o volume não deve ser a resposta automática. Primeiro, verifique a direção do alto-falante, o ângulo de montagem, os obstáculos e a sobreposição com as unidades adjacentes. Reposicionar um alto-falante pode melhorar a clareza sem tornar toda a área mais alta.

O desenho finalizado deve registrar a localização, altura, direção, endereço de rede e grupo de sonorização de cada alto-falante. Ele se torna a referência para manutenção e para futuras mudanças em edifícios, layouts de armazenamento ou rotas de tráfego.

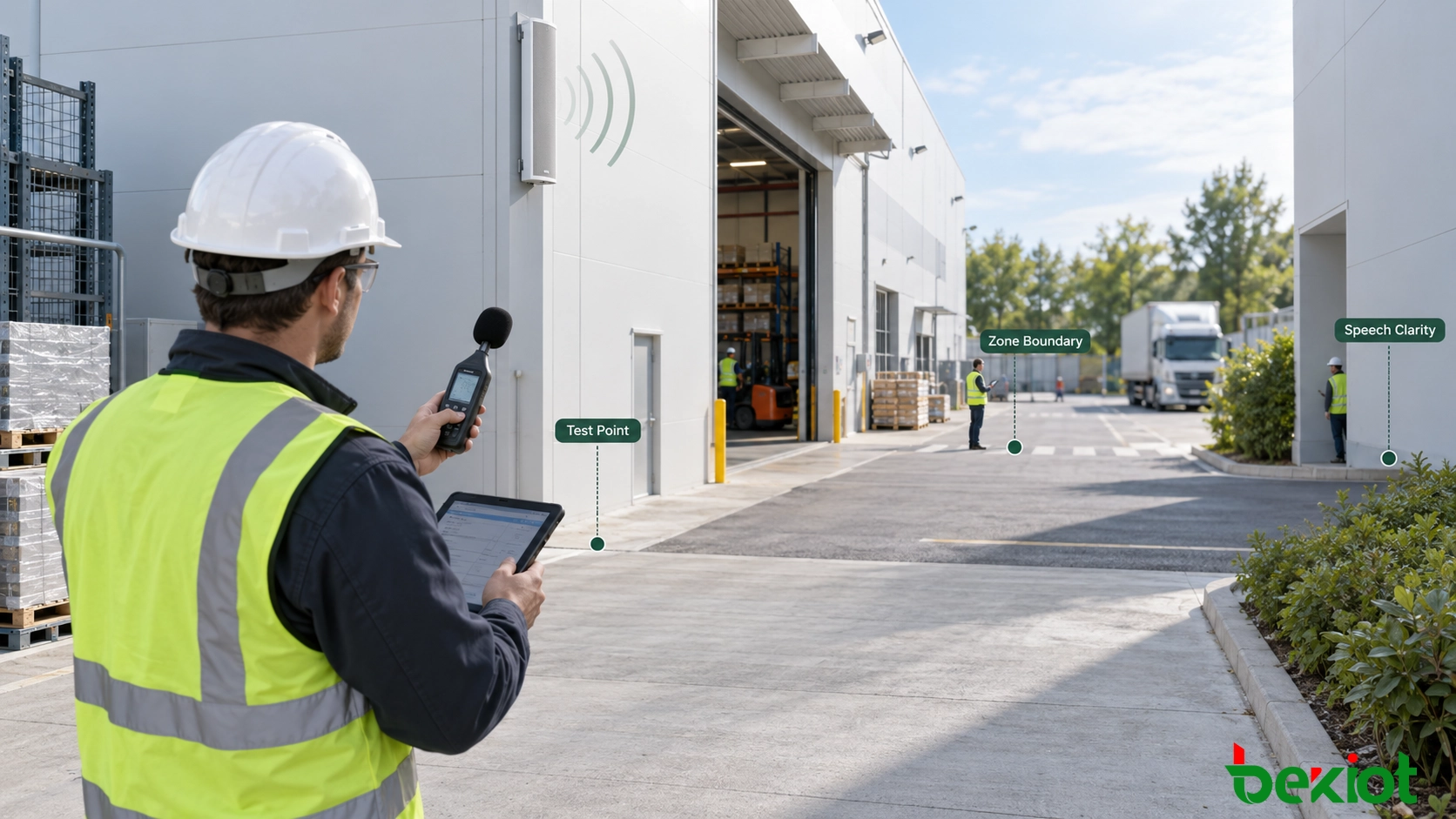

Fig. 3 - A clareza da voz deve ser verificada nos limites da zona e atrás de obstáculos enquanto o local estiver operando normalmente.

O número de alto-falantes coluna SIP necessários para um site externo é determinado pelo layout de cobertura, e não por uma única classificação de potência ou fórmula de área. Marque as zonas de escuta, identifique o ruído e os obstáculos, escolha posições de montagem direcionais e, em seguida, verifique o resultado no local.

Esse processo pode resultar em um número maior de alto-falantes do que uma simples estimativa de área, mas também evita volume excessivo, anúncios perdidos e alterações dispendiosas após a instalação.

Perguntas Frequentes

Até que distância um alto-falante coluna SIP pode ser ouvido ao ar livre?

A distância útil depende da saída acústica, sensibilidade do alto-falante, direção, altura de instalação, ruído de fundo e obstáculos físicos. O planejamento do projeto deve usar a distância na qual a fala permanece compreensível, em vez do ponto mais distante onde um som pode ser detectado.

Um único alto-falante coluna SIP de alta potência pode cobrir todo um pátio externo?

Ele pode cobrir uma grande área aberta, mas edifícios, máquinas, contêineres e altos níveis de ruído podem criar pontos fracos. Um desenho de cobertura e um teste de voz no local são necessários antes que um único alto-falante possa ser aceito como suficiente.

A que altura um alto-falante coluna SIP externo deve ser instalado?

Deve ser alto o suficiente para evitar veículos, interferências e acesso não autorizado, enquanto permanece apontado para os ouvintes. A altura final depende da dispersão vertical do alto-falante, da distância de cobertura e da estrutura de montagem disponível.

Como o número final de alto-falantes coluna SIP é confirmado?

Comece com um layout estimado com base no ruído, distância, obstáculos e dados acústicos. A quantidade é finalizada após alto-falantes representativos terem sido testados em condições normais de operação do site.
