Um detector de gás relata um vazamento perto do Parque de Tanques 2. Os trabalhadores dentro da área afetada precisam de instruções imediatas, o pessoal na zona de carregamento adjacente pode precisar se preparar para evacuação, e os funcionários em edifícios distantes ainda não precisam ser interrompidos.

A sala de controle deve transformar esse alarme em uma mensagem de voz clara e entregá-la nos locais corretos. Se o vazamento se espalhar ou uma rota de evacuação se tornar indisponível, o operador deve ser capaz de alterar a mensagem, ampliar a área de transmissão e coordenar com o pessoal no local.

A Becke Telcom aborda esse processo por meio de um sistema de transmissão de emergência baseado em SIP que conecta entradas de alarme, gerenciamento de transmissão, microfones de paginação, consoles de despacho, amplificadores e alto-falantes de campo. Em vez de tratar esses dispositivos como produtos separados, o sistema os organiza em torno da maneira como um incidente é detectado, comunicado e gerenciado.

A mesma infraestrutura pode ser usada para avisos de produção, lembretes de manutenção e anúncios programados. Quando uma fonte de emergência é ativada, prioridades predefinidas interrompem o áudio de nível inferior e tornam a mensagem de emergência a tarefa ativa.

Solução relacionada: Sistema de Sonorização e Transmissão de Emergência SIP

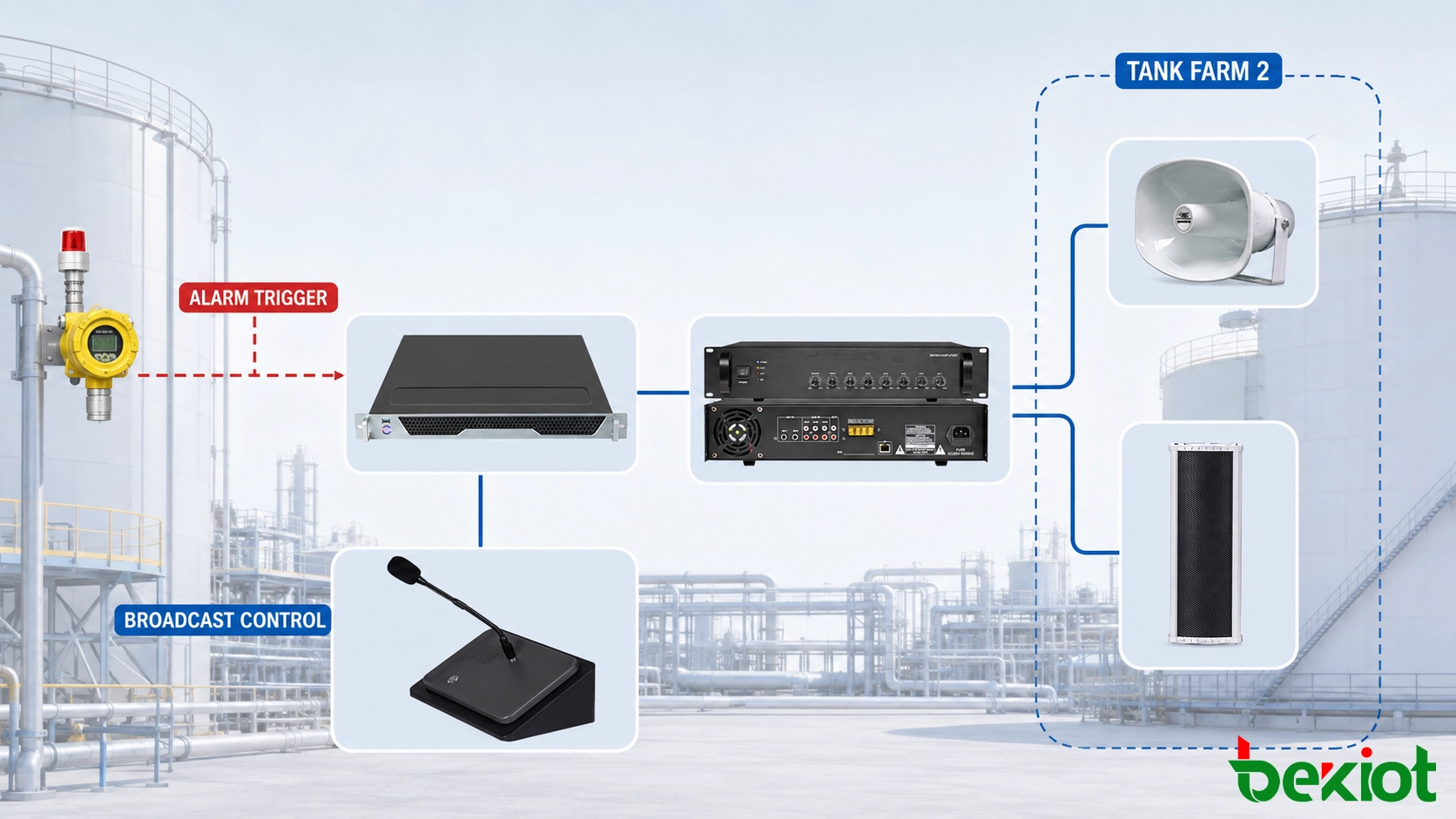

Fluxo de trabalho de alarme para voz

Uma transmissão de emergência começa com uma fonte de evento conhecida. Pode ser um contato de alarme de incêndio, detector de gás, controlador de equipamento, botão de pânico ou comando de um operador autorizado. Cada fonte precisa de uma identidade clara para que a plataforma possa associá-la ao site, área e regra de resposta corretos.

No exemplo do Parque de Tanques 2, o alarme deve chegar como um evento reconhecível, como "Detecção de Gás TF2", em vez de um número de entrada inexplicável. O vínculo configurado identifica as primeiras zonas de transmissão, seleciona a mensagem apropriada e aplica a prioridade necessária.

Se a mensagem começa automaticamente ou aguarda a confirmação do operador depende do plano de causa e efeito do local. Um sinal de gás confirmado pode ativar imediatamente um aviso local, enquanto um alarme de equipamento de menor confiança pode aparecer primeiro na interface da sala de controle para avaliação.

Uma vez iniciada a transmissão, a sequência inicial pode incluir:

1. A entrada de alarme relata o evento e sua localização de origem.

2. A plataforma corresponde a entrada a uma regra de resposta configurada.

3. Um aviso de gás pré-gravado é atribuído ao Parque de Tanques 2.

4. O áudio de rotina nessa zona é interrompido.

5. O aviso é enviado através do caminho de áudio configurado.

6. A sala de controle recebe o evento e o status da transmissão.

O despachante permanece envolvido após a ação automática. Da posição de controle, o operador pode repetir a mensagem, adicionar a área de carregamento, fazer um anúncio ao vivo ou interromper uma transmissão incorreta de acordo com as permissões atribuídas.

Controle e caminho de áudio

A disposição do equipamento depende do layout do local e de sua infraestrutura de áudio existente. Uma instalação compacta pode usar um microfone de paginação e vários alto-falantes SIP. Uma planta maior pode combinar gerenciamento central, múltiplas posições de operador, amplificadores de rede, gateways de paginação e diferentes tipos de alto-falantes de campo.

Em uma implantação da Becke Telcom, os produtos podem ser organizados por responsabilidade operacional, em vez de serem colocados em um pacote fixo. A plataforma de transmissão gerencia regras e zonas; os terminais de operador iniciam ou assumem uma transmissão; os dispositivos de áudio entregam a mensagem em cada área.

Pontos finais SIP diretos

Um alto-falante SIP ou amplificador de rede pode ser registrado como um ponto final endereçável. A plataforma pode atribuí-lo a uma ou mais zonas nomeadas e enviar áudio através da rede IP. Este método é útil para novos edifícios, áreas remotas e projetos que exigem gerenciamento flexível de zonas.

Acesso baseado em gateway

Amplificadores existentes e circuitos de alto-falantes passivos podem ser mantidos quando seu estado e características elétricas atendem aos requisitos do projeto. Um gateway de paginação SIP fornece a interface de áudio entre a plataforma de rede e a entrada de PA convencional.

A reutilização deve ser confirmada verificando as entradas do amplificador, cargas dos alto-falantes, condição dos cabos, qualidade de áudio e requisitos de monitoramento. Conectar um amplificador antigo a um gateway de rede não corrige cobertura fraca ou fiação de campo danificada.

Equipamento de campo

A mesma planta pode exigir vários tipos de alto-falantes. Escritórios podem usar alto-falantes de teto ou parede, oficinas podem precisar de alto-falantes tipo corneta, e longas áreas externas podem usar alto-falantes coluna resistentes às intempéries. Zonas perigosas exigem equipamentos selecionados para as condições ambientais e de certificação aplicáveis.

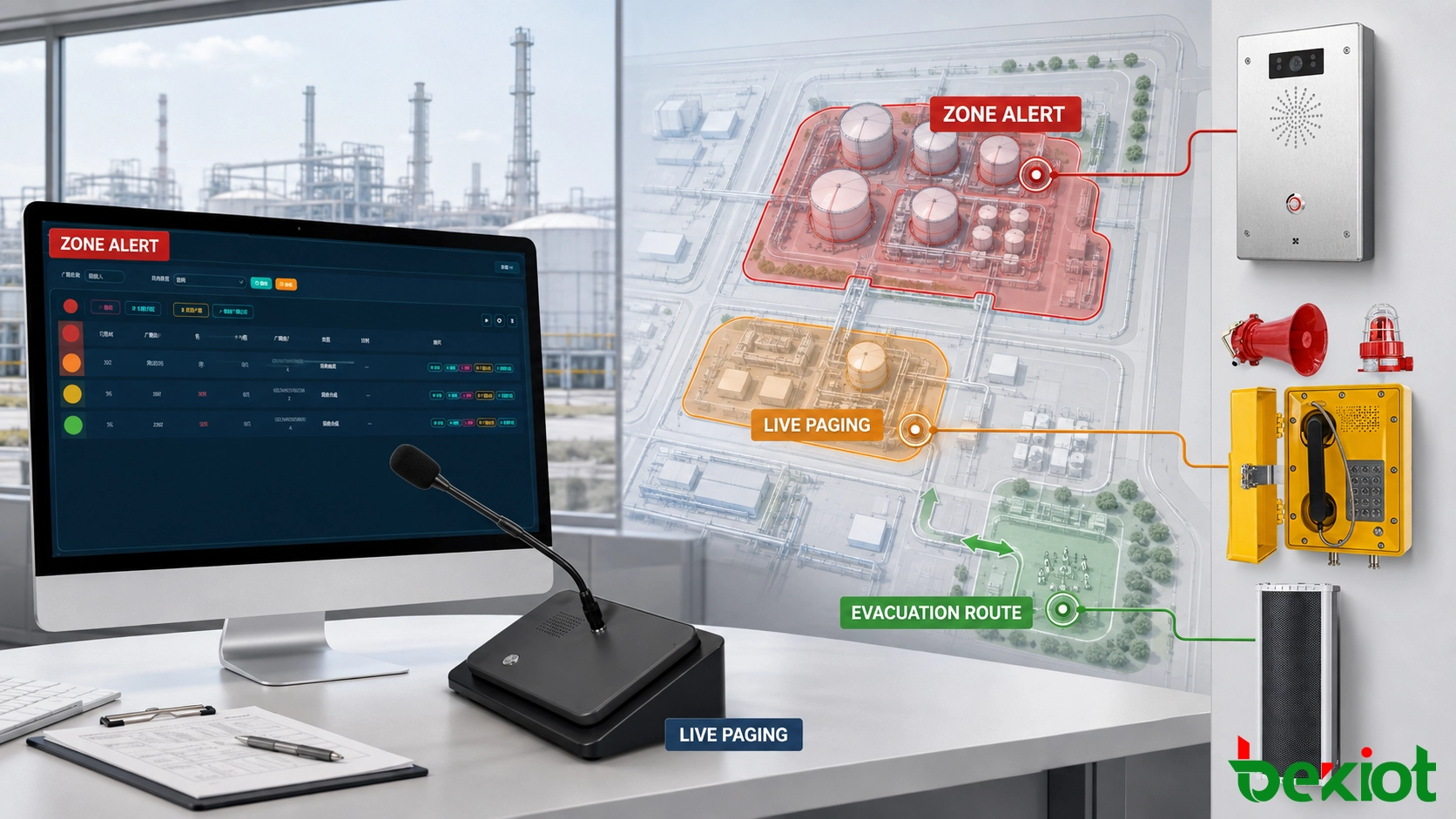

Na interface do operador, esses diferentes dispositivos são apresentados como nomes operacionais, como "Parque de Tanques 2", "Área de Carregamento" e "Ponto de Reunião Norte". O despachante não precisa identificar um canal de amplificador ou endereço IP antes de emitir um aviso.

Lógica de zona e mensagem

As zonas de transmissão devem seguir o plano de resposta a emergências, em vez da conveniência da fiação dos alto-falantes. Edifícios, unidades de produção, áreas perigosas, rotas de evacuação e pontos de reunião precisam de nomes claros e consistentes em toda a plataforma de transmissão, desenhos do local e procedimentos da sala de controle.

O Parque de Tanques 2 pode conter vários circuitos de alto-falantes, mas o operador pode gerenciá-los como uma única zona funcional. A estrada de carregamento próxima pode permanecer separada para que receba um aviso preparatório sem receber imediatamente a mesma ordem de evacuação.

Controle de prioridade

A paginação de rotina, a reprodução programada e a comunicação de emergência podem compartilhar os mesmos alto-falantes de campo. A prioridade configurada decide qual fonte é ouvida quando as tarefas se sobrepõem.

A fala ao vivo de emergência pode ser colocada acima dos avisos pré-gravados quando o operador precisa corrigir uma rota de evacuação ou fornecer instruções variáveis. Ambos devem ter prioridade sobre anúncios de rotina e áudio de fundo. A ordem final deve corresponder ao procedimento operacional aprovado.

Os testes de prioridade devem usar mais de uma fonte ativa. Os engenheiros precisam confirmar que a mensagem de emergência interrompe o áudio de nível inferior na zona selecionada, que as zonas não relacionadas se comportam como esperado e que o conteúdo interrompido não reinicia inesperadamente.

Design da mensagem

Um aviso pré-gravado deve identificar o local afetado, indicar a ação necessária e evitar explicações que atrasem a instrução. "Gás detectado no Parque de Tanques 2. Pare o trabalho e saia pela estrada de acesso leste" é mais útil do que uma mensagem geral que apenas afirma que ocorreu uma emergência.

Quando vários idiomas são necessários, a ordem de reprodução e o número de repetições devem ser definidos com antecedência. Uma sequência longa pode atrasar a instrução para os grupos linguísticos posteriores, portanto, a redação deve ser concisa.

Comando ao vivo e feedback

Uma mensagem pré-gravada lida com a primeira instrução conhecida, mas a sala de controle pode precisar alterar a resposta em poucos minutos. A direção do vento pode mudar, uma saída pode estar bloqueada ou o incidente pode se estender para outra área operacional.

Através de um console de despacho ou microfone de paginação, o operador pode selecionar zonas adicionais e fazer um anúncio ao vivo. Se a estrada de acesso leste se tornar insegura, o despachante pode interromper a mensagem de evacuação gravada e direcionar o pessoal para o ponto de reunião oeste.

A chamada ao vivo deve atingir apenas as zonas selecionadas pelo operador. A transmissão para todas as zonas permanece disponível para eventos em todo o local, mas não deve ser a resposta padrão para cada alarme.

Comunicação de campo

A transmissão envia uma mensagem para muitos ouvintes. Ela não confirma o que está acontecendo no local do alarme. Telefones industriais, intercomunicadores SIP e estações de chamada de emergência fornecem um caminho de retorno para a sala de controle.

Um trabalhador perto do parque de tanques pode relatar se o gás está visível, se o pessoal já evacuou a área ou se a saída planejada está bloqueada. O operador pode então ajustar a transmissão sem depender apenas do primeiro sinal do detector.

As estações de campo fixas devem usar identidades reconhecíveis. Quando uma chamada chega, a sala de controle deve ver um local como "Parque de Tanques 2 – Entrada da Bomba" em vez de um número de ramal inexplicável. Isso permite que a chamada e o evento de transmissão ativo sejam entendidos como partes do mesmo incidente.

Registros de eventos

A plataforma de transmissão deve registrar a fonte de acionamento, a mensagem, as zonas selecionadas, o horário de início e a ação do operador de acordo com as funções incluídas no projeto. Os sistemas de comunicação e gravação conectados devem usar uma fonte de tempo comum para que chamadas, transmissões e ações da sala de controle possam ser revisadas na ordem correta.

Esses registros são úteis após um incidente, mas também apoiam a manutenção de rotina. Se uma zona não recebeu a mensagem esperada, os engenheiros podem comparar a regra configurada, a ação do operador e o status do equipamento em vez de confiar apenas na memória.

Tratamento de falhas e testes

Um caminho de transmissão pode parecer normal enquanto um circuito de alto-falante, canal de amplificador ou conexão de rede remota está indisponível. O monitoramento deve identificar a parte afetada da instalação em termos que o pessoal de manutenção possa rastrear.

Uma mensagem de falha útil identifica o edifício, a zona, o dispositivo ou o circuito envolvido. "Amplificador da área de carregamento offline" dá à sala de controle um caminho de resposta mais claro do que um erro geral de comunicação.

Resposta a falhas

O design do projeto deve definir o que permanece disponível após cada falha esperada. Dependendo do nível de resiliência necessário, isso pode envolver energia de backup, servidores de reserva, links de rede alternativos, capacidade de amplificador sobressalente ou mensagens armazenadas localmente.

Uma única falha nem sempre deixa todas as funções inalteradas. Algumas instalações entram em um modo degradado controlado. O operador precisa saber quais zonas permanecem disponíveis, qual caminho de transmissão foi perdido e se um método alternativo é necessário.

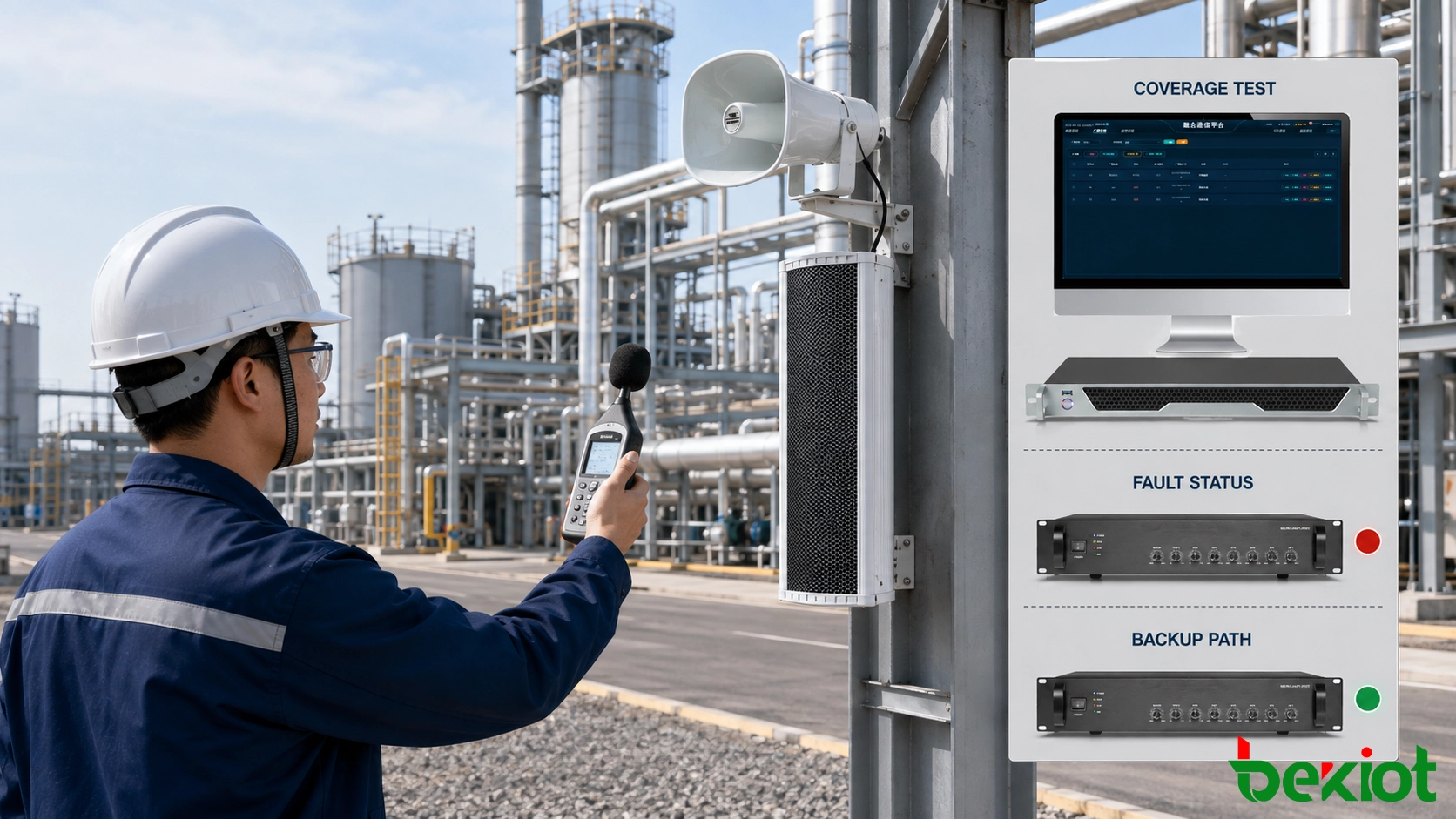

Teste de cobertura

Cada área necessária deve ser testada desde o dispositivo iniciador até o alto-falante de campo. Pontos de limite, escadas, salas de equipamentos, docas de carga e locais próximos a máquinas em operação merecem atenção especial.

Um alto nível de pressão sonora por si só não garante uma mensagem compreensível. A direção do alto-falante, a distância, o ruído de fundo e a reverberação influenciam a clareza da fala. Quando o projeto especifica uma meta de inteligibilidade, o teste deve usar o método de medição exigido e equipamento calibrado.

Registros de entrega

O registro de aceitação deve identificar o evento testado, a zona, o dispositivo, o resultado esperado, o resultado real e o status de aprovado ou reprovado. Os itens reprovados exigem ações corretivas e um novo teste documentado.

O pacote de entrega final deve incluir a lista de zonas, a matriz de alarme para transmissão, os arquivos de mensagens, a configuração do equipamento, as permissões de contas, as informações de rede e o procedimento de recuperação. Mudanças no local, como realocação de alto-falantes, substituição de amplificadores ou rotas de evacuação revisadas, devem acionar uma revisão dos registros correspondentes.

O exemplo do vazamento de gás mostra por que a transmissão de emergência deve ser planejada como um caminho operacional. O alarme identifica o incidente, a plataforma aplica a regra de resposta, o equipamento de campo entrega o aviso, e o despachante ajusta a mensagem à medida que novas informações chegam.

A Becke Telcom reúne essas funções por meio de equipamentos de paginação SIP, gerenciamento de transmissão, terminais de despacho, gateways de áudio, amplificadores e dispositivos de campo industriais. A combinação de equipamentos e a lógica de controle podem ser adaptadas à infraestrutura existente, ao layout do local e aos procedimentos de emergência de cada projeto.

Perguntas Frequentes

Cada entrada de alarme precisa iniciar uma transmissão automática?

Não. Alarmes de alta confiança podem ativar uma mensagem predefinida imediatamente, enquanto outros eventos podem exigir primeiro a confirmação do operador. A decisão deve ser documentada no plano de causa e efeito de alarmes e transmissões do local.

Um operador pode expandir a área de transmissão após um alarme ser acionado?

Sim. Um operador autorizado pode adicionar zonas, emitir uma mensagem pré-gravada diferente ou assumir o controle com fala ao vivo. As ações disponíveis dependem das permissões configuradas e da política de prioridade.

Quais informações são necessárias antes da configuração do sistema?

O projeto deve fornecer desenhos do local, definições de zonas de transmissão, identidades de fontes de alarme, regras de resposta, conteúdo das mensagens, requisitos de prioridade, funções dos operadores, detalhes dos equipamentos de áudio existentes e o comportamento esperado em caso de falha. Esses registros determinam como os dispositivos devem ser conectados e controlados.
