A comunicação de voz confiável torna-se difícil quando os trabalhadores estão cercados por máquinas de produção, sistemas de ventilação, movimentação de veículos, compressores ou equipamentos de manuseio de materiais. Nessas condições, instalar um telefone mais alto raramente é suficiente. Todo o caminho de comunicação — desde o microfone e o fone até a rede IP, o servidor de despacho e o operador da sala de controle — deve ser projetado com base no ambiente acústico e operacional real.

Um sistema telefônico industrial eficaz deve permitir que o pessoal perceba uma chamada recebida, entenda instruções verbais, relate um incidente sem demora e permaneça conectado durante condições operacionais anormais. Isso requer um projeto coordenado que abranja desempenho acústico, proteção ambiental, roteamento de chamadas, disponibilidade de rede, continuidade de energia e manutenibilidade.

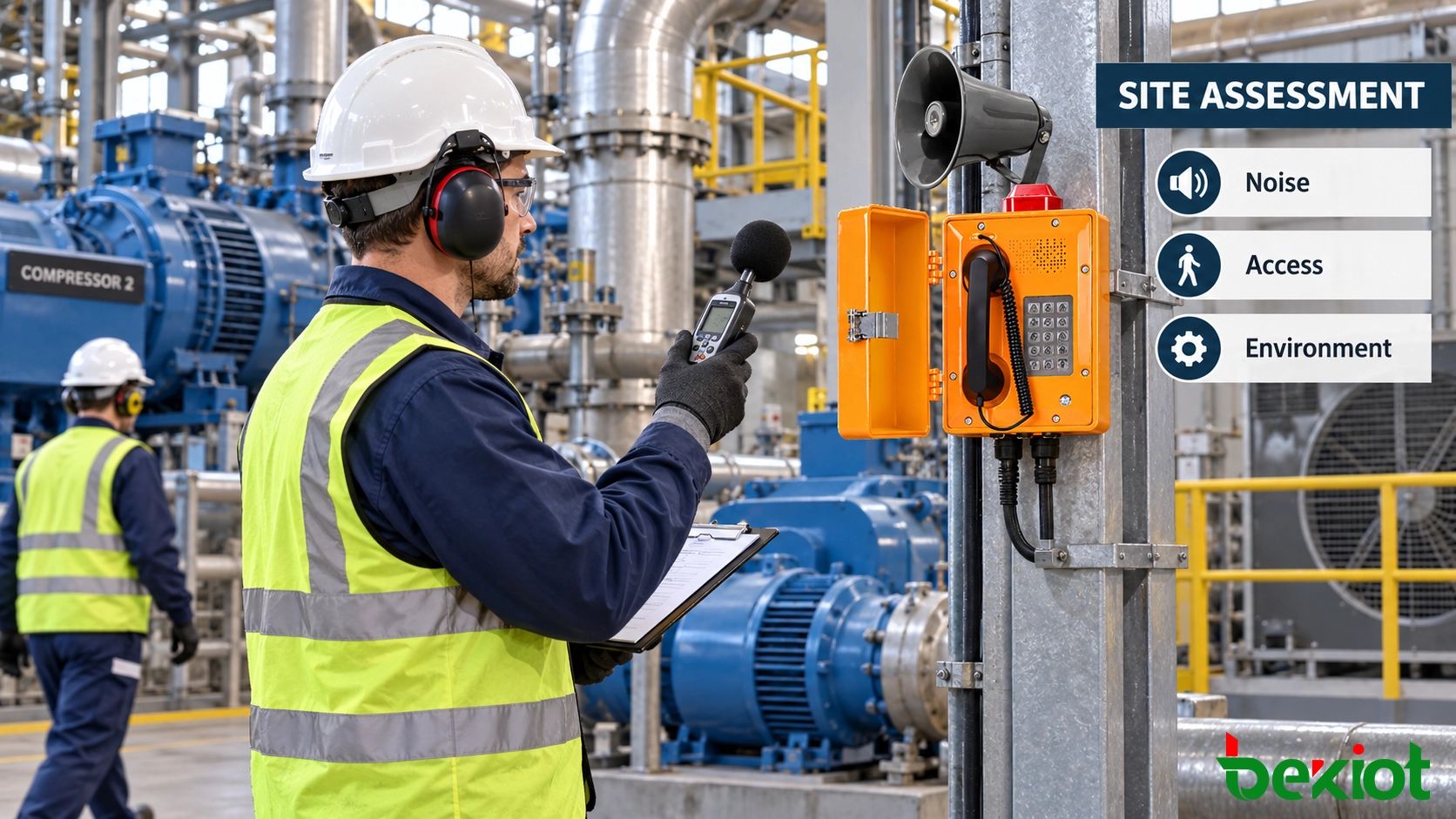

Comece com um Levantamento Acústico e Operacional

O projeto do sistema deve começar no local de instalação, e não com um catálogo de produtos. Os níveis de ruído, o movimento dos trabalhadores, os equipamentos de proteção e os procedimentos de emergência influenciam o tipo e a localização de cada terminal de comunicação.

O ruído ambiente deve ser medido durante condições operacionais representativas. Uma leitura feita com o equipamento ocioso pode não refletir o ambiente durante a produção, carga, partida da ventilação ou manutenção. Portanto, as medições devem abranger a operação normal, os picos de atividade e quaisquer processos temporários que alterem significativamente o ambiente acústico.

O levantamento também deve identificar a natureza do ruído. O ruído contínuo de máquinas de baixa frequência afeta a comunicação de maneira diferente dos ruídos de impacto intermitentes, sirenes de alerta ou veículos em trânsito. O nível médio de pressão sonora por si só pode não explicar se a fala permanecerá inteligível.

Os engenheiros devem registrar as seguintes informações para cada ponto de chamada proposto:

• Níveis típicos e máximos de ruído ambiente durante a operação real.

• Se o ruído é contínuo, intermitente ou altamente variável.

• A distância entre o usuário e o telefone.

• Se os trabalhadores usam capacetes, luvas, protetores auriculares ou respiradores.

• O tempo necessário para alcançar o ponto de comunicação mais próximo.

• A exposição local a poeira, água, produtos químicos, vibração, calor ou interferência eletromagnética.

• Se o ponto é destinado a chamadas de rotina, despacho operacional ou assistência de emergência.

O fluxo de trabalho operacional é igualmente importante. Um técnico de manutenção pode precisar discar várias extensões, enquanto um trabalhador em um ponto de chamada de emergência pode precisar apenas levantar o fone ou pressionar um botão para chegar à sala de controle. Um terminal não deve incluir mais etapas operacionais do que a situação permite.

Traduza as Condições do Local em Requisitos do Terminal

Uma vez concluído o levantamento, cada área pode receber uma especificação de terminal adequada. O invólucro necessário, a interface acústica e o método de chamada podem diferir substancialmente entre uma sala de controle, oficina de produção, túnel, área de carga e zona de equipamentos externos.

Operação com Fone ou Viva-voz

Um fone é frequentemente preferível em áreas de alto ruído contínuo porque o receptor fica próximo ao ouvido do usuário e o microfone permanece próximo à boca. Essa disposição física pode melhorar a captação da voz e reduzir a quantidade de ruído ambiente que entra na chamada.

Os terminais viva-voz são úteis quando os trabalhadores não podem segurar um fone ou quando várias pessoas precisam ouvir a mesma conversa. No entanto, seu desempenho depende muito da posição de montagem, da diretividade do microfone, da saída do alto-falante e das reflexões acústicas. Em espaços muito ruidosos, um terminal viva-voz pode exigir uma cobertura acústica ou uma posição de instalação mais protegida.

Notificação de Chamada Recebida

Um ponto de comunicação é ineficaz se os trabalhadores não conseguirem detectar uma chamada recebida. O toque audível deve ser avaliado em relação ao ruído de fundo medido na posição do usuário, e não apenas em relação à saída nominal medida próxima ao dispositivo.

Aumentar o volume indefinidamente pode introduzir distorção, criar exposição adicional ao ruído e interferir com alarmes próximos. Quando a notificação audível não é confiável, o projeto deve combinar o som com um flash visual, um sinal luminoso ou um visor local. A notificação visual é particularmente valiosa quando o uso de protetores auriculares é obrigatório.

Captação e Saída de Voz

O microfone deve favorecer a voz próxima ao usuário enquanto reduz o ruído das máquinas ao redor. Um fone com redução de ruído, sensibilidade adequada do microfone e ganho de entrada controlado geralmente oferecem melhores resultados do que simplesmente aplicar amplificação máxima.

O volume de saída também deve ser ajustável. Um nível adequado para a produção máxima pode ser desconfortável durante períodos de parada ou manutenção. O ajuste separado para o fone, alto-falante e alto-falante externo pode ajudar o sistema a se adaptar a condições operacionais variáveis.

Proteção Contra o Ambiente

O grau de proteção do invólucro deve corresponder à exposição real. A resistência à poeira, proteção contra água, resistência à corrosão, resistência a impactos e temperatura operacional devem ser avaliadas separadamente. Um telefone instalado ao ar livre pode precisar de proteção contra chuva e radiação ultravioleta, enquanto um terminal em uma área de lavagem pode enfrentar água pressurizada e produtos químicos de limpeza.

A proteção contra impactos também é importante em áreas com ferramentas, carrinhos, veículos ou acesso público frequente. As entradas de cabos, o hardware de montagem, os cabos do fone e os ganchos de comutação devem receber a mesma atenção que o invólucro principal, pois esses componentes são pontos comuns de falha mecânica.

As áreas perigosas exigem uma avaliação adicional. Um telefone à prova de intempéries não é automaticamente adequado para uma atmosfera contendo gás inflamável ou poeira combustível. Quando a certificação para área perigosa for necessária, o terminal, os acessórios, a cablagem e o método de instalação devem estar em conformidade com a classificação aplicável do local.

Uma Opção Prática de Terminal Impermeável

Para pontos de comunicação úmidos, empoeirados ou expostos, o telefone industrial impermeável EX-BT27 pode ser considerado como um terminal dentro do sistema mais amplo. Ele suporta SIP 2.0, invólucro IP66, proteção contra impactos IK10, PoE, discagem de linha direta configurável, atendimento automático e níveis de áudio ajustáveis. Sua faixa de temperatura operacional declarada é de -40 °C a +60 °C.

Essas características o tornam relevante para túneis, corredores de serviços, oficinas de produção, instalações elétricas, portos e outros locais onde um telefone de escritório comum não forneceria proteção ambiental adequada. A adequação final deve ser confirmada em relação às medições acústicas do projeto, à classificação da área perigosa e ao projeto de rede.

Produto Relacionado:    Telefone Industrial Impermeável EX-BT27

Construa o Sistema em Torno de uma Arquitetura SIP Resiliente

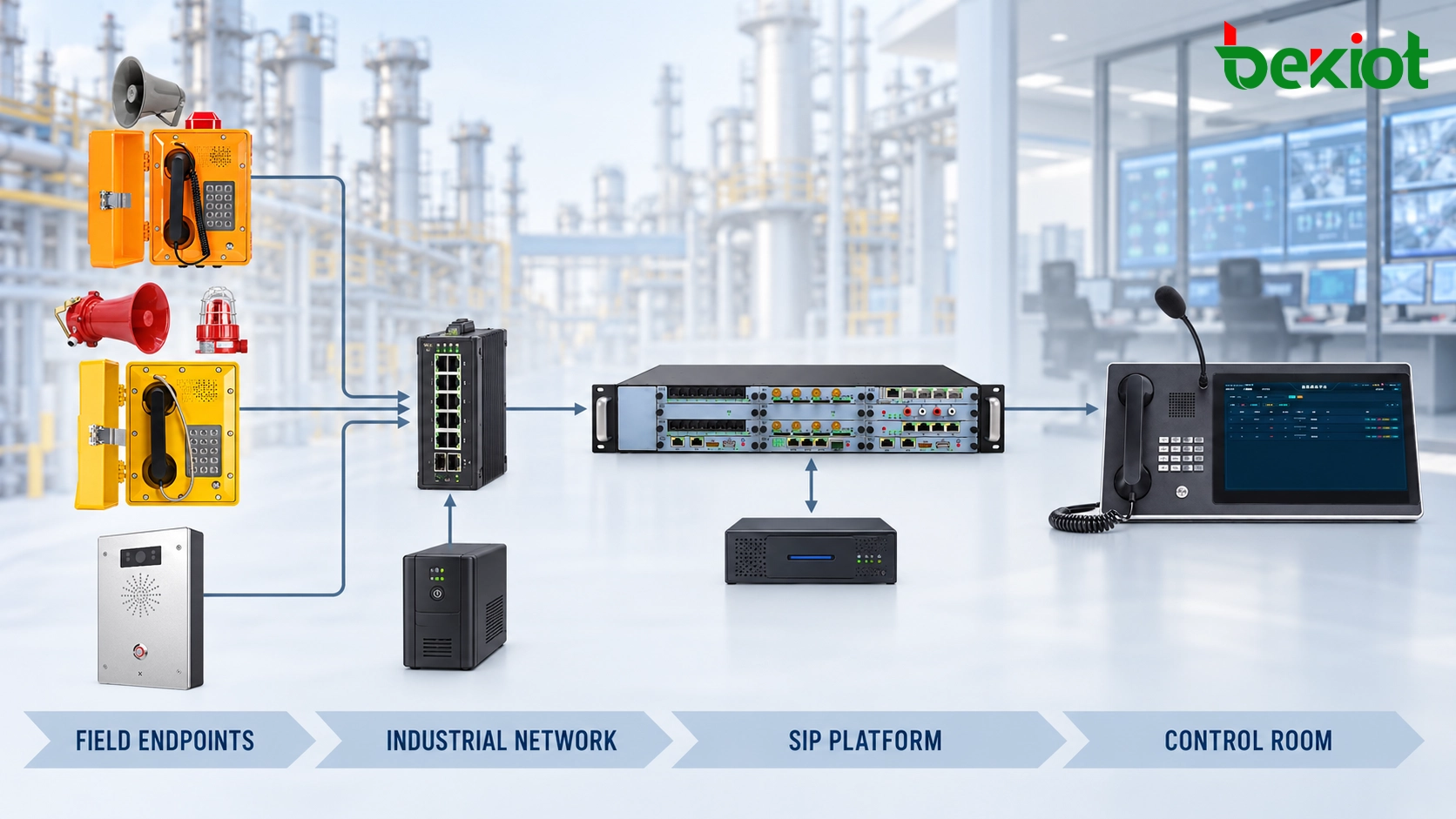

Os telefones industriais devem ser tratados como parte de um sistema de comunicação operacional, e não como terminais isolados. Uma arquitetura típica inclui telefones de campo, switches de acesso, um servidor SIP ou PABX IP, consoles de operador, serviços de gravação e interfaces para plataformas de paginação ou despacho.

Quando um usuário de campo levanta o fone, o telefone pode apresentar um tom de discagem, chamar uma extensão predefinida ou conectar-se automaticamente a uma posição de emergência. A plataforma SIP aplica as regras de roteamento de chamadas e encaminha a chamada para o operador da sala de controle apropriado, grupo de plantão ou destino de backup.

A arquitetura SIP padrão permite usar a mesma rede para várias funções de comunicação:

• Chamadas ponto a ponto entre o pessoal de campo e a sala de controle.

• Chamadas de linha direta iniciadas ao levantar o fone.

• Chamadas prioritárias para equipes de emergência ou manutenção.

• Paginação em grupo para zonas operacionais selecionadas.

• Atendimento automático para anúncios remotos.

• Transferência de chamadas, escalonamento e roteamento para grupos de plantão.

• Gravação e correlação de eventos para revisão de incidentes.

Separe a Sinalização do Caminho de Mídia

Um registro SIP bem-sucedido não confirma que a comunicação de voz funcionará corretamente. A sinalização SIP estabelece e controla a chamada, enquanto o RTP normalmente transporta o áudio. Firewalls, políticas de roteamento e tradução de endereços de rede podem permitir o registro, mas bloquear ou rotear incorretamente o fluxo de mídia.

O comissionamento deve verificar o áudio bidirecional em todos os caminhos de rede necessários. Isso inclui chamadas dentro de uma sub-rede, entre zonas operacionais e através de qualquer conexão de longa distância ou redundante.

Controle o Atraso, o Jitter e a Perda de Pacotes

O tráfego de voz industrial usa relativamente pouca largura de banda, mas é sensível a deficiências na rede. O atraso excessivo torna as conversas difíceis, o atraso variável produz uma fala entrecortada e a perda de pacotes pode remover palavras críticas de um relatório de emergência.

O tráfego de voz deve receber políticas de qualidade de serviço adequadas em todo o caminho. A configuração apenas no telefone é insuficiente se os switches, roteadores ou serviços WAN ignorarem a classificação do tráfego. O uso da rede também deve ser testado durante os períodos de pico, não apenas quando a rede está com carga leve.

Forneça Caminhos de Alimentação Independentes

O PoE pode simplificar a instalação em campo, transportando alimentação e dados através de um único cabo Ethernet. O switch upstream e o servidor de comunicação devem então ser conectados a uma fonte de alimentação ininterrupta adequada. Caso contrário, um telefone local com suporte PoE parará de funcionar quando o armário de rede perder a energia.

Projetos críticos podem usar switches redundantes, rotas de fibra diversas, instâncias de servidor de backup e posições secundárias de sala de controle. A redundância necessária deve ser determinada por meio de uma análise de modos de falha, em vez de duplicar cada componente sem uma estratégia de recuperação definida.

Posicione os Pontos de Chamada de Acordo com os Fluxos de Trabalho Reais

A quantidade de terminais não deve ser calculada apenas a partir da área do piso. O planejamento da instalação deve considerar o tempo de deslocamento, barreiras físicas, rotas dos trabalhadores, zonas de risco e o processo de resposta esperado.

Um trabalhador não deve precisar atravessar máquinas em movimento, pistas de tráfego ou áreas restritas para chegar a um telefone. Em túneis, corredores e longas áreas de processo, os pontos de comunicação são geralmente distribuídos ao longo da rota de deslocamento. Terminais adicionais podem ser necessários perto de entradas, plataformas de manutenção, pontos de refúgio, saídas de emergência e equipamentos com alta frequência de relato de falhas.

Cada ponto de chamada deve ser visível e identificável. Sinalização, iluminação e posições de montagem consistentes ajudam os trabalhadores a localizar rapidamente o telefone, especialmente durante fumaça, interrupção de energia ou uma emergência desconhecida.

Evite Posições Acústicas Desfavoráveis

Um telefone montado diretamente ao lado de um motor, saída de ventilador ou máquina de processamento de metais pode ser difícil de usar, independentemente do seu volume nominal. Movê-lo por uma curta distância, adicionar uma barreira acústica parcial ou instalá-lo dentro de uma cabine de comunicação pode proporcionar uma melhoria maior do que aumentar a potência do amplificador.

Espaços altamente reflexivos também requerem atenção. Paredes metálicas, túneis de concreto e salas de processo fechadas podem produzir forte reverberação. O som refletido reduz a inteligibilidade porque as partes iniciais e finais da fala se sobrepõem. Capas acústicas e direção controlada do alto-falante podem limitar esse efeito em pontos de chamada individuais.

Projete um Comportamento de Chamada Simples

Os telefones operacionais de rotina podem exigir um teclado, um diretório e várias opções de destino. Os pontos de emergência geralmente devem usar uma interação mais simples, como levantar para chamar ou discagem com um botão.

A rota da chamada deve identificar automaticamente a localização quando a plataforma suportar essa função. O operador deve poder ver um nome significativo, como "Linha da Esteira 2 Leste" ou "Passagem Transversal do Túnel 08", em vez de um número de extensão inexplicável.

Se o operador principal não atender dentro de um período definido, a plataforma pode encaminhar a chamada para outro console, um grupo de plantão ou um número de fallback supervisionado. As regras de escalonamento devem ser acordadas com a equipe de operações e testadas como parte do procedimento de emergência.

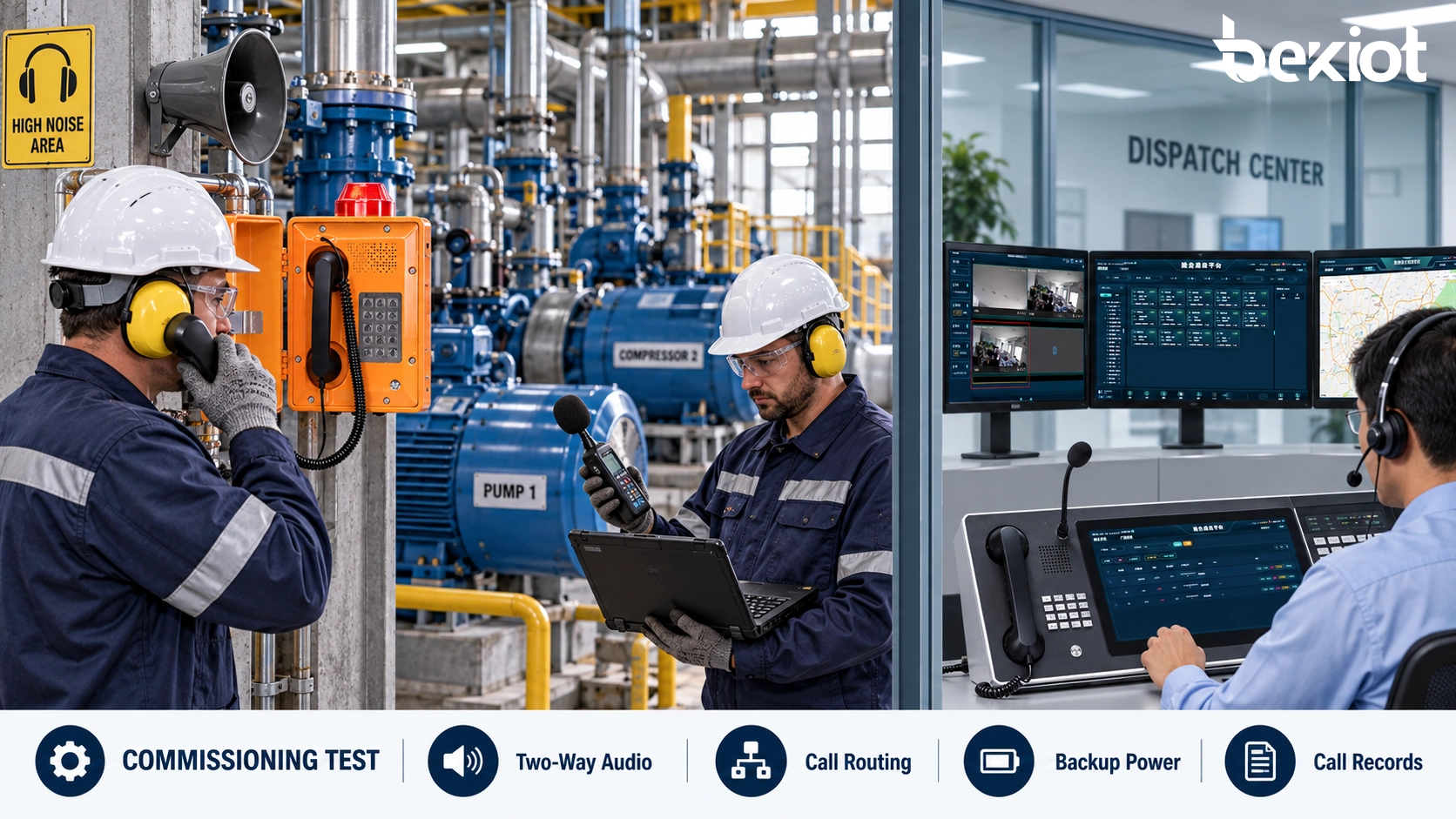

Defina Critérios de Aceitação Mensuráveis

As especificações de fábrica são úteis para selecionar equipamentos, mas a aceitação do sistema deve ser baseada no desempenho após a instalação. A cablagem, o comportamento da rede, a posição de montagem, o ruído ambiental e a configuração do operador podem afetar o resultado final.

Um teste de aceitação em campo prático deve incluir as seguintes verificações:

Os testes de fala devem usar frases operacionais completas, em vez de um tom de teste simples. Um tom pode confirmar que existe um caminho de áudio, mas não mostra se um trabalhador consegue entender com precisão uma localização, um número de equipamento ou uma instrução de emergência.

Os testes também devem incluir usuários usando seus equipamentos de proteção individual normais. As luvas podem afetar a operação do teclado, enquanto os protetores auriculares, capacetes e respiradores podem alterar a forma como o fone é posicionado e usado.

Planeje a Disponibilidade a Longo Prazo

A confiabilidade depende tanto da manutenção quanto do projeto inicial. Os telefones industriais podem permanecer sem uso por longos períodos e depois se tornar essenciais durante um incidente. Um dispositivo que parece fisicamente intacto pode ainda ter um cabo de fone danificado, uma abertura de microfone bloqueada, um indicador visual defeituoso ou uma configuração de rede desatualizada.

O plano de manutenção deve definir a frequência de inspeção de acordo com a exposição ambiental e a importância operacional. As áreas úmidas, corrosivas e sujeitas a vibrações geralmente exigem inspeções mais frequentes do que os locais internos limpos.

As verificações de rotina devem cobrir o estado do invólucro, a segurança da montagem, os prensa-cabos, o funcionamento do fone, a resposta do teclado, a saída do alto-falante, a captação do microfone, o registro na rede e o caminho completo da chamada. As chamadas de teste devem alcançar o destino real ou uma posição de teste supervisionada, em vez de parar em um tom de discagem local.

Os registros de configuração devem incluir números de extensão, contas SIP, endereços IP, atribuições VLAN, portas de switch, regras de roteamento de chamadas e versões de firmware. Os backups devem ser atualizados após alterações aprovadas, para que os equipamentos com falha possam ser substituídos sem reconstruir manualmente sua configuração.

Portanto, um sistema telefônico industrial bem projetado não é definido por um único dispositivo robusto. É um caminho de comunicação coordenado que permanece acessível, inteligível e gerenciável sob as condições operacionais do local. A medição acústica, a seleção adequada de terminais, o projeto de rede resiliente, o posicionamento prático e os testes de aceitação realistas devem trabalhar juntos.

Perguntas Frequentes

As chamadas de telefones industriais podem ser gravadas?

Sim. Quando o telefone está conectado a um servidor SIP compatível, a uma plataforma de despacho ou a um sistema de gravação, as chamadas podem ser gravadas de acordo com a política do projeto. As permissões de acesso, os períodos de retenção e os requisitos locais de privacidade devem ser definidos antes de ativar a gravação.

Várias fábricas podem usar uma única plataforma de comunicação central?

Sim. Vários sites podem registrar seus telefones industriais em uma arquitetura SIP centralizada ou distribuída. Os planos de extensão, a nomenclatura dos sites, a largura de banda, a cibersegurança e o comportamento em caso de falha da WAN devem ser projetados para que um operador possa identificar imediatamente a origem de cada chamada.

Os telefones industriais devem compartilhar a rede com os computadores de escritório?

Eles podem usar a mesma infraestrutura física, mas os terminais de voz normalmente devem ser separados por VLANs gerenciadas, políticas de controle de acesso e configurações adequadas de qualidade de serviço. Isso melhora o controle de tráfego, o isolamento de falhas e o gerenciamento de segurança.

É necessário um telefone à prova de explosão em todas as fábricas?

Não. Os equipamentos à prova de explosão são necessários apenas quando a avaliação formal da área perigosa e os regulamentos aplicáveis assim o exigirem. A exposição à poeira, umidade ou ao ar livre pode exigir um telefone à prova de intempéries sem a necessidade de um projeto à prova de explosão.

Quais peças de reposição devem ser mantidas no local?

O plano de peças de reposição deve refletir o tipo de terminal instalado e o tempo de substituição. Os itens comuns incluem fones, cabos reforçados, ganchos de comutação, módulos de teclado, prensa-cabos, hardware de montagem e pelo menos um terminal de reposição pré-configurado para locais críticos.
