Um sistema de comando e despacho para minas não é um único dispositivo ou uma simples consola de comunicação. É uma arquitetura de comunicação coordenada que conecta a produção diária, equipes de campo, resposta a emergências, monitoramento por vídeo, sistemas de rádio, redes telefônicas, transmissão IP e fluxos de trabalho de despacho. Como diferentes minas podem usar padrões de comunicação, tamanhos de sistema, tipos de terminais e ambientes operacionais distintos, a solução deve ser projetada em torno da integração, em vez de equipamentos isolados.

Para operações mineiras modernas, o objetivo é construir uma plataforma de comando multifuncional que suporte voz, vídeo, instruções, despacho baseado em GIS, interconexão de rádio e acesso de terminais. Isso ajuda a melhorar a coordenação diária, o tratamento de emergências, a segurança da produção e o nível geral de gestão digital da mina.

Construção em Torno de uma Plataforma de Comunicação Integrada

A base do sistema é uma plataforma de comunicação integrada com capacidade de despacho. Num projeto mineiro, esta plataforma deve suportar comunicação de áudio e vídeo, push-to-talk de banda larga, despacho de voz, despacho de vídeo, despacho de instruções, despacho GIS e acesso multi-terminal.

Com base numa arquitetura de softswitch SIP, a plataforma pode conectar-se mais facilmente a diferentes sistemas e dispositivos. A compatibilidade SIP é importante porque permite que telefones IP, terminais inteligentes, dispositivos de transmissão IP, estações de chamada IP, consolas de despacho e gateways funcionem dentro da mesma estrutura de comunicação.

Para ambientes mineiros, esta arquitetura torna o sistema mais flexível. A mina pode conectar utilizadores de escritório, trabalhadores subterrâneos, equipes de superfície, salas de controlo, pontos de emergência e recursos de comunicação externos sem construir plataformas separadas para cada caso de uso.

Conexão de Redes Telefónicas e Utilizadores Externos

Muitas empresas mineiras ainda necessitam de comunicação entre terminais IP internos e utilizadores telefónicos externos. Isso pode incluir ramais de escritório, linhas fixas, telemóveis, salas de serviço, redes telefónicas públicas e sistemas PBX existentes.

Quando o projeto precisa de se conectar à rede telefónica pública ou a uma central telefónica programada, um gateway telefónico pode ser implementado. O gateway liga a plataforma de despacho baseada em IP com os sistemas telefónicos tradicionais, permitindo que terminais IP, telemóveis, linhas fixas e operadores de despacho comuniquem através de um fluxo de trabalho unificado.

Isto é útil para comunicação de gestão, relato de emergências, coordenação de turnos, suporte externo e comunicação entre o pessoal de campo e os departamentos administrativos.

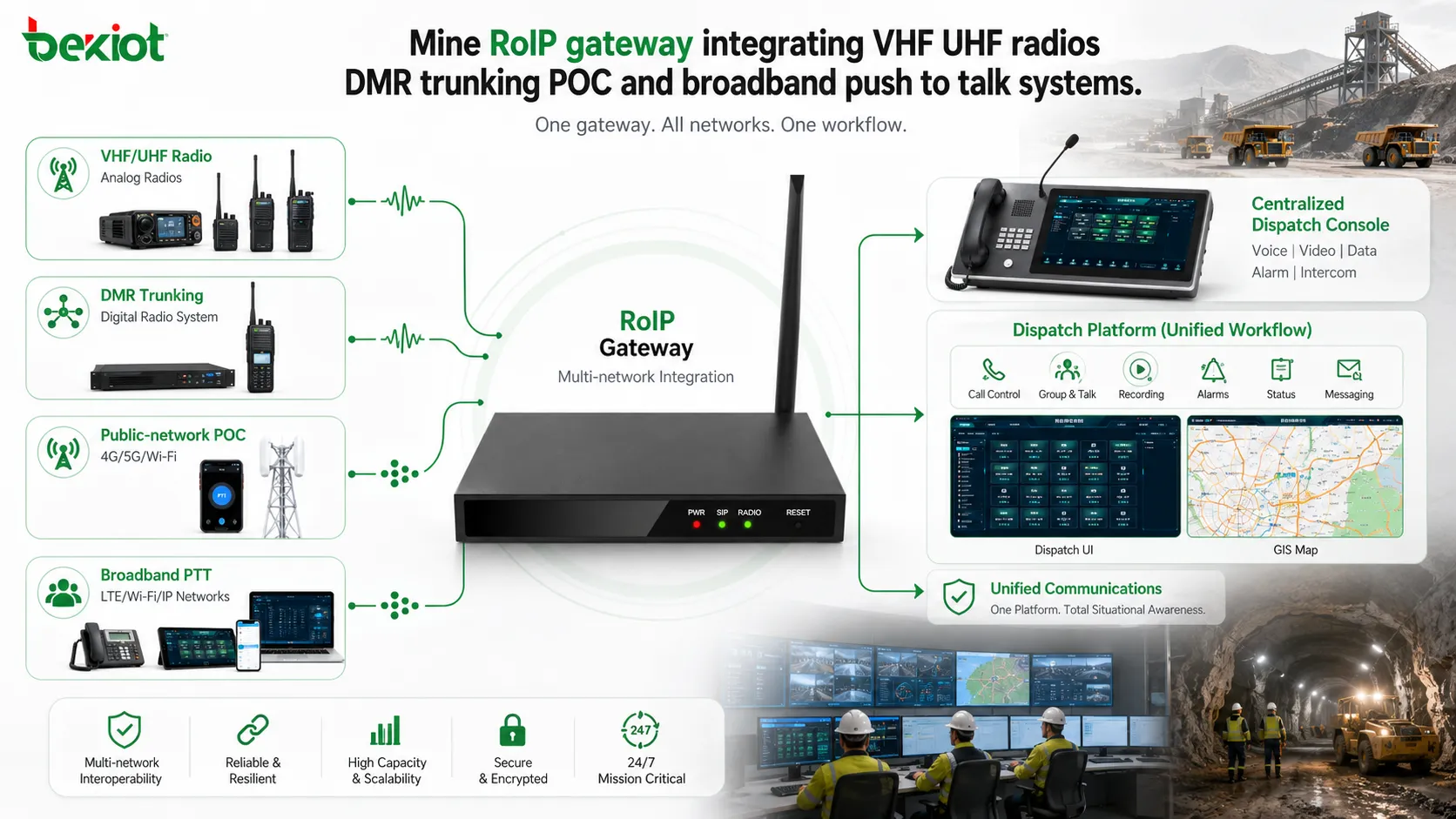

Ponte de Sistemas de Rádio através do Gateway RoIP

A comunicação por rádio ainda é amplamente utilizada nas minas porque é direta, familiar e adequada para operações de campo. No entanto, muitas empresas mineiras já possuem diferentes tipos de sistemas de rádio, incluindo rádios VHF/UHF, sistemas trunking DMR de banda estreita, rádios POC de rede pública e sistemas push-to-talk de banda larga.

Estes sistemas de rádio são geralmente independentes uns dos outros. Sem integração, os operadores de despacho não conseguem coordenar facilmente diferentes grupos de rádio a partir de uma única plataforma de comando. Um gateway RoIP resolve este problema conectando diferentes canais de rádio ao sistema de despacho.

Após o acesso do gateway RoIP, diferentes sistemas de rádio podem ser geridos através da consola de despacho. Os operadores podem chamar canais específicos, organizar grupos de rádio, conectar utilizadores de rádio com terminais SIP e suportar comunicação entre sistemas. Isto melhora a coordenação de campo, protegendo simultaneamente o investimento em rádio existente da mina.

O valor fundamental da integração do gateway RoIP não é substituir os rádios existentes, mas tornar diferentes recursos de rádio despacháveis, interoperáveis e mais fáceis de gerir.

Adicionar Vídeo ao Fluxo de Trabalho de Comando

Um sistema de comando e despacho de nova geração não deve limitar-se ao áudio. A capacidade de vídeo é uma das características mais importantes nos projetos modernos de despacho em minas. Os operadores frequentemente precisam de visualizar câmaras, verificar situações de campo, distribuir vídeo e apoiar a tomada de decisão visual durante a produção ou eventos de emergência.

Ao implementar um gateway de acesso a vídeo, o sistema pode conectar-se a plataformas de monitorização por vídeo existentes. O gateway pode suportar a rede GB28181 e converter recursos de vídeo em acesso compatível com SIP para a plataforma de comunicação integrada.

Após a integração, os terminais inteligentes podem visualizar imagens de câmaras, os operadores de despacho podem distribuir recursos de vídeo e o centro de comando pode suportar aplicações de vídeo ao vivo. Isto ajuda a mina a combinar despacho de voz, monitorização por vídeo e resposta de campo num processo de comando mais completo.

Terminais de Campo para Diferentes Ambientes Mineiros

Um sistema completo de comando e despacho para minas necessita de dispositivos terminais adequados. Estes podem incluir terminais inteligentes, telefones IP, dispositivos de transmissão IP, estações de chamada IP, consolas de despacho e pontos de comunicação industrial.

A seleção de terminais deve corresponder ao ambiente de campo. Em áreas normais de escritório ou sala de controlo, os telefones IP padrão e os terminais inteligentes podem ser suficientes. Em ambientes subterrâneos, perigosos, empoeirados, húmidos ou com risco de explosão, o projeto pode exigir telefones IP à prova de explosão ou intrinsecamente seguros, estações de chamada industriais ou terminais robustos.

Isto é especialmente importante em projetos mineiros porque diferentes áreas têm diferentes requisitos de segurança. Uma boa disposição dos terminais ajuda a garantir que os trabalhadores, salas de controlo, postos de emergência e equipes de campo possam ser contactados rapidamente quando a comunicação for necessária.

Composição Típica do Sistema

Uma solução prática de comando e despacho para minas é geralmente composta pela plataforma de comunicação integrada, gateway telefónico, gateway RoIP, gateway de acesso a vídeo, consola de despacho e terminais de campo. Estes componentes trabalham em conjunto para suportar a comunicação diária, a resposta a emergências, a monitorização visual e a coordenação multi-sistema.

Como o Sistema Funciona nas Operações Diárias

Durante a produção diária, o centro de despacho pode usar a plataforma para chamar equipes de campo, coordenar trabalhos de manutenção, transmitir instruções, contactar grupos de rádio e comunicar com utilizadores de escritório ou externos. O sistema ajuda a reduzir a necessidade de alternar entre telefones, rádios, plataformas de vídeo e sistemas de transmissão separados.

Para o planeamento da produção, a plataforma pode suportar a comunicação entre salas de controlo, equipes subterrâneas, trabalhadores de superfície, pessoal de manutenção, segurança e departamentos de gestão. Para tarefas de inspeção, os operadores podem combinar chamadas de voz, despacho de rádio e visualização de câmaras para melhorar a eficiência da coordenação.

Quando ocorre um problema de campo, o despachante pode contactar a equipa responsável, verificar os recursos de vídeo, notificar o pessoal relacionado e registar o processo de comunicação. Isto torna a gestão diária mais organizada e rastreável.

Resposta a Emergências e Coordenação de Segurança

Em cenários de emergência, a velocidade de comunicação e a fiabilidade do sistema são críticas. O centro de comando pode precisar de contactar simultaneamente trabalhadores subterrâneos, equipes de resgate de superfície, grupos de rádio, serviços de turno, apoio externo e pessoal de gestão.

Com um sistema de despacho integrado, os operadores podem usar despacho de voz, interconexão de rádio, vinculação de vídeo, transmissão de emergência e coordenação baseada em GIS num único fluxo de trabalho. Isto melhora a velocidade de resposta e ajuda o centro de comando a compreender a situação mais claramente.

O sistema também suporta uma melhor revisão pós-evento. Os registos de comunicação, ações de despacho, vinculação de vídeo e passos de resposta podem ser revistos posteriormente para melhorar os planos de emergência e os procedimentos de gestão de segurança.

Lógica de Implementação para Projetos Mineiros

O primeiro passo é investigar os recursos de comunicação existentes. A equipa do projeto deve identificar os sistemas de rádio atuais, redes telefónicas, plataformas de vídeo, localizações dos terminais, salas de controlo, pontos de emergência e requisitos de comunicação subterrânea.

O segundo passo é definir a arquitetura de integração. A plataforma softswitch SIP deve ser usada como núcleo, enquanto gateways telefónicos, gateways RoIP e gateways de acesso a vídeo devem ser adicionados de acordo com os sistemas que precisam de ser conectados.

O terceiro passo é adequar os terminais aos ambientes. As áreas comuns podem usar telefones IP padrão ou terminais inteligentes, enquanto ambientes mineiros especiais podem exigir dispositivos de comunicação à prova de explosão, intrinsecamente seguros ou robustos.

O quarto passo é testar fluxos de trabalho práticos. Os testes devem incluir chamadas IP, despacho de rádio, acesso à rede telefónica, visualização de vídeo, integração GB28181, conversão SIP, transmissão, despacho GIS, comunicação de emergência e estabilidade dos terminais.

Valor Operacional para a Gestão Mineira

O primeiro valor é a convergência de comunicações. Múltiplos sistemas, incluindo terminais SIP, redes telefónicas, rádios, monitorização por vídeo, transmissão IP e consolas de despacho, podem ser conectados numa única plataforma de comando.

O segundo valor é uma coordenação de campo mais forte. Os despachantes podem comunicar com diferentes equipes e dispositivos a partir de uma única interface, melhorando a eficiência do planeamento da produção, inspeção, manutenção e resposta a emergências.

O terceiro valor é a expansão flexível. Uma mina pode começar com despacho de voz básico e adicionar gradualmente integração de rádio, acesso a vídeo, despacho GIS, transmissão IP ou mais terminais de campo à medida que o projeto se desenvolve.

O quarto valor é a melhoria da segurança. A verificação visual, a interconexão de rádio, as chamadas de emergência e os terminais de campo adequados ajudam a construir um sistema de comunicação mineiro mais reativo e fiável.

Para projetos mineiros que necessitam de voz, vídeo, acesso RoIP, terminais SIP, transmissão e comunicação de emergência integrados, a Becke Telcom pode fornecer suporte de produto adequado e adaptação de soluções de acordo com o ambiente do local e o fluxo de trabalho de despacho.

FAQ

Uma mina pode manter os seus sistemas de rádio existentes ao construir uma nova plataforma de despacho?

Sim. Os rádios VHF/UHF existentes, sistemas DMR, POC de rede pública ou sistemas push-to-talk de banda larga podem frequentemente ser conectados através de gateways RoIP, permitindo-lhes trabalhar com a nova plataforma de despacho.

Porque é que o GB28181 é importante para a integração de vídeo?

O GB28181 é comumente usado para interconexão de plataformas de vídeo. Num projeto de despacho em minas, ajuda a conectar as plataformas de monitorização por vídeo ao sistema de comando para que os operadores possam visualizar e distribuir os recursos das câmaras mais facilmente.

Quando devem ser usados terminais intrinsecamente seguros?

Os terminais intrinsecamente seguros devem ser considerados em áreas onde possam existir gases explosivos, poeiras ou condições ambientais perigosas. O tipo de terminal deve seguir os requisitos de segurança da mina e as especificações do projeto.

A transmissão IP pode ser incluída no mesmo sistema?

Sim. A transmissão IP pode ser conectada como parte do fluxo de trabalho de comunicação e notificação de emergência, ajudando o centro de comando a enviar anúncios, avisos ou mensagens de evacuação para áreas específicas.

Qual é o ponto de aceitação mais importante para este tipo de projeto?

O ponto de aceitação mais importante é se o sistema suporta fluxos de trabalho reais: chamadas, despacho de rádio, acesso telefónico, visualização de vídeo, notificação de emergência, comunicação com terminais e coordenação do operador devem funcionar em conjunto de forma harmoniosa.
