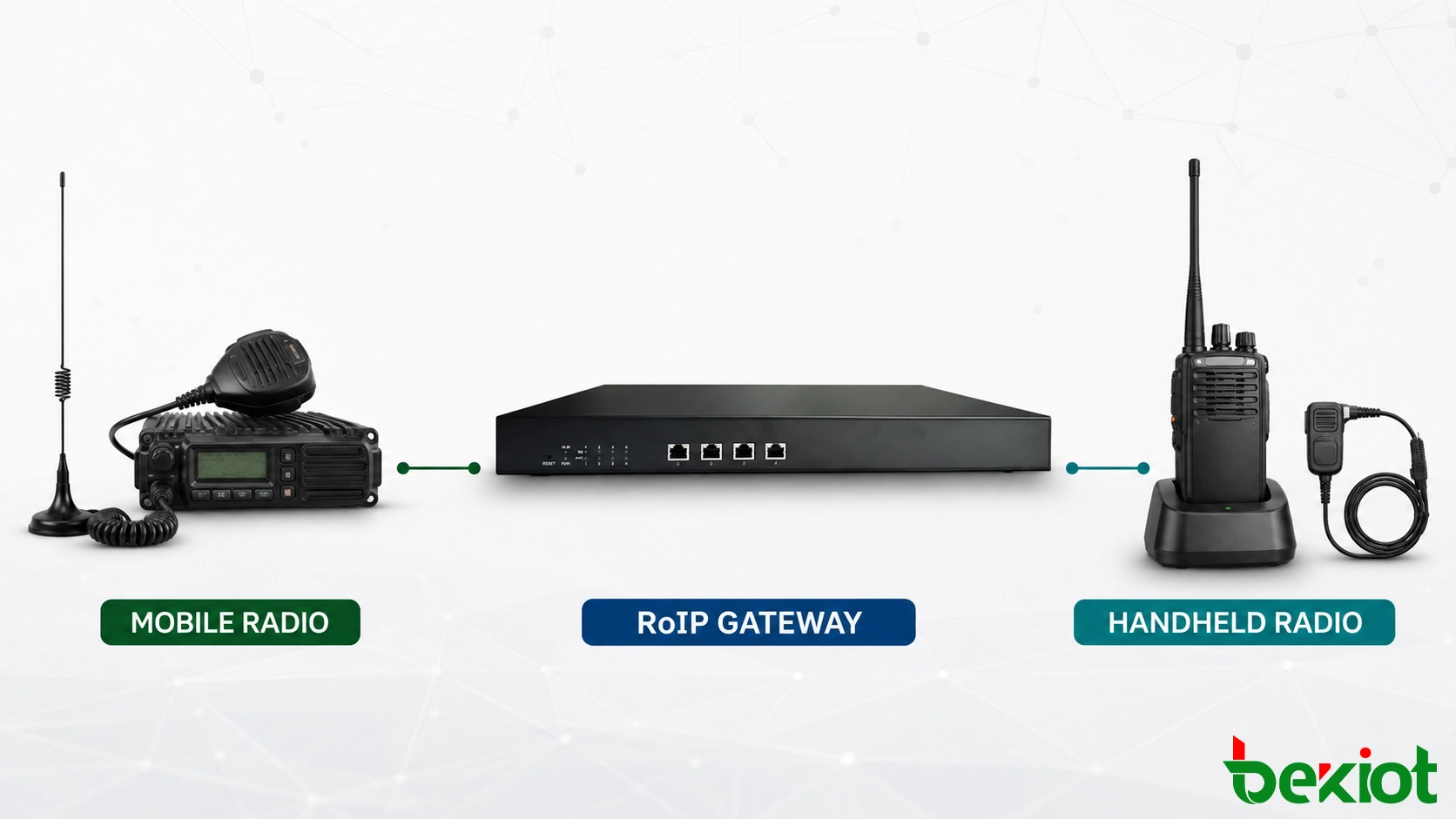

Um gateway RoIP pode funcionar tanto com um rádio móvel quanto com um rádio portátil, mas as duas opções não oferecem o mesmo resultado em todos os projetos. Um rádio móvel ou uma estação-base costuma ser a alternativa mais robusta para uma instalação permanente, pois oferece uma interface dedicada para acessórios, alimentação externa e um sistema de antena projetado para ampliar a cobertura. Um rádio portátil também pode ser eficiente em instalações temporárias, implantações compactas e projetos que precisam reutilizar um terminal disponível.
A decisão deve considerar a interface do rádio, a cobertura necessária, o ciclo de trabalho, a fonte de alimentação, o ambiente de instalação e o plano de manutenção. Escolher um rádio apenas porque ele pode ser conectado pode resultar em controle PTT instável, níveis de áudio inadequados ou uma instalação dependente de um carregador e de uma entrada para fone de ouvido que não foram projetados para operação contínua.
Comece pela função da implantação, não pelo tamanho do rádio
Um gateway Radio over IP transporta o áudio do rádio e os sinais de controle por uma rede IP. Ele pode estender um canal de rádio até uma central de despacho remota, conectar determinados tráfegos de rádio a um sistema telefônico compatível ou estabelecer uma ponte de voz entre redes de rádio separadas. Em muitos projetos, o gateway não se conecta diretamente ao controlador da infraestrutura de rádio. Em vez disso, utiliza um terminal de rádio externo como ponto de acesso RF.
Esse terminal externo pode ser um rádio móvel instalado em um veículo, uma estação-base fixa ou um rádio portátil. Os três podem receber uma transmissão de campo e fornecer áudio ao gateway. Também podem transmitir o áudio proveniente do lado IP quando o gateway ativa o Push-to-Talk. A diferença importante está na confiabilidade com que cada rádio disponibiliza essas funções e na capacidade de operar continuamente no local previsto.

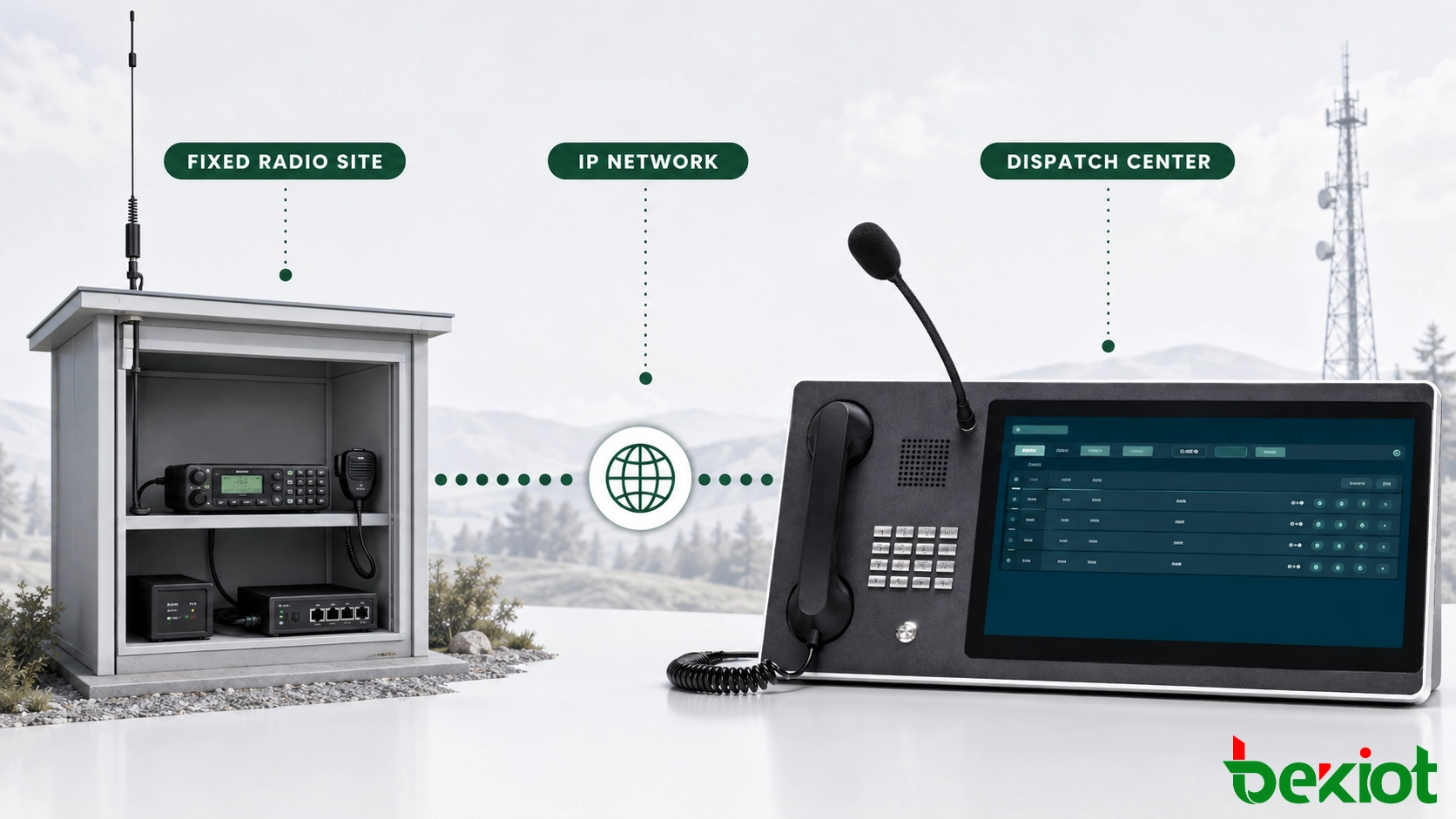

Em uma sala de comando fixa, um local remoto de repetidor, uma planta industrial ou um centro de controle de transportes, o rádio pode permanecer ligado e conectado durante meses. Por isso, o projeto deve priorizar cabeamento estável, antenas externas, níveis de áudio previsíveis e uma fonte de alimentação com possibilidade de backup. Um posto de comando temporário, um sistema de demonstração ou um kit móvel possui outras prioridades: a portabilidade e a rapidez de instalação podem ser mais importantes do que o desempenho RF máximo.
Por que instalações fixas geralmente favorecem um rádio móvel ou uma estação-base
Um rádio móvel é projetado para ser instalado em um veículo ou em uma posição fixa de operação. Muitos modelos oferecem um conector de acessórios que disponibiliza áudio de transmissão, áudio de recepção, PTT, terra e um sinal de estado de recepção, como COR, COS ou indicação de squelch. Quando o fabricante documenta esses pinos, o cabo de interface pode ser montado sem modificar o rádio nem depender das entradas frontais de microfone e alto-falante.
Essa conexão dedicada é a principal vantagem técnica. Os níveis de áudio e o comportamento do controle são mais fáceis de definir, o cabo pode ser fixado com segurança e o rádio permanece disponível para operação remota sem que alguém precise manuseá-lo. O projeto ainda exige um diagrama de ligação específico para o rádio, pois os conectores de acessórios e os níveis de sinal não são universais.
Os rádios móveis também aceitam antenas externas adequadas ao plano de cobertura. A antena pode ser instalada na altura apropriada e conectada por meio de cabo coaxial, aterramento e proteção contra surtos devidamente selecionados. Em comparação com uma antena de rádio portátil usada dentro de um edifício ou gabinete, essa configuração normalmente oferece um desempenho de recepção e transmissão mais previsível.
A alimentação CC externa facilita a operação contínua. O rádio e o gateway podem compartilhar um sistema de energia gerenciado com baterias de backup ou uma fonte de alimentação ininterrupta, desde que o isolamento elétrico e a capacidade de carga sejam considerados. Um rádio móvel também tende a suportar um ciclo de trabalho mais elevado do que um rádio portátil colocado em uma base de carregamento. O projeto térmico continua sendo importante, sobretudo quando são previstas transmissões repetidas ou prolongadas.
O ciclo de trabalho deve ser tratado como um requisito de instalação, e não como uma suposição. Um rádio que funciona bem durante chamadas de teste curtas pode aquecer quando uma central de despacho envia avisos repetidos ou mantém conversas longas. A prateleira ou o gabinete de equipamentos deve permitir a circulação de ar ao redor do dissipador de calor do rádio, e alarmes de temperatura devem ser considerados em locais sem operadores. Pode ser necessário ajustar a potência de transmissão aos limites de serviço contínuo definidos pelo fabricante, em vez de utilizar o nível máximo selecionável.
As contrapartidas incluem espaço de instalação, trabalho com a antena, projeto da alimentação e maior custo dos equipamentos. Um rádio fixo não deve ser escolhido apenas por sua potência nominal de transmissão. O licenciamento de frequências, a cobertura do local, o ganho da antena, a perda na linha de alimentação e as condições de interferência determinam quanto desempenho RF é realmente útil.
Quando um rádio portátil é a escolha mais prática
Um rádio portátil pode ser conectado a um gateway RoIP por meio da interface de fone de ouvido, microfone com alto-falante ou acessórios. Essa opção é comum em kits portáteis, postos de comando temporários, projetos de prova de conceito e locais onde não é possível instalar um rádio fixo e uma antena externa. Ela também pode reduzir o custo inicial quando já existe um rádio compatível disponível.
A dificuldade está na grande variedade de interfaces de acessórios dos rádios portáteis. Alguns utilizam um conector de áudio de dois pinos, enquanto outros empregam conectores laterais de múltiplos contatos ou acessórios proprietários. A inserção do plugue pode alterar o caminho interno de áudio do rádio. O PTT pode ser acionado por um contato dedicado, um valor de resistência ou outro método de detecção. Os sinais de áudio de recepção e transmissão podem utilizar referências ou níveis diferentes. Um cabo que funciona com uma família de rádios pode não funcionar corretamente com outra, mesmo quando o conector parece idêntico.
A incompatibilidade de níveis de áudio é uma causa comum de resultados insatisfatórios. Uma saída excessiva do gateway pode saturar a entrada de microfone do rádio e distorcer a voz. Um nível muito baixo produz modulação fraca. O áudio de recepção também pode depender do ajuste de volume do rádio portátil, a menos que exista uma saída de nível fixo. Depois de estabelecer o nível correto, os controles do rádio devem ser protegidos contra alterações acidentais.
A alimentação exige a mesma atenção. Manter um rádio portátil permanentemente conectado a um carregador de uso comum pode introduzir zumbido, ruído elétrico ou desgaste da bateria. Alguns rádios não conseguem transmitir no ciclo de trabalho máximo durante o carregamento, e uma bateria descarregada ou defeituosa pode interromper todo o caminho RF. Uma instalação contínua deve utilizar, quando disponível, um eliminador de bateria aprovado pelo fabricante, uma fonte regulada ou uma solução de acoplamento adequada.
A cobertura RF deve ser testada com o rádio portátil em sua posição definitiva. Um rádio colocado dentro de um rack metálico ou de uma sala de equipamentos pode apresentar desempenho muito inferior ao do mesmo rádio utilizado ao ar livre. Se uma antena externa for adicionada, o conector do rádio, o esforço mecânico sobre o cabo e a configuração RF permitida devem ser verificados.
O rádio portátil também precisa de um método de fixação física seguro. Um rádio solto pode deslocar os controles de volume, pressionar botões laterais, desconectar o plugue de acessórios ou aproximar a antena de estruturas metálicas. O suporte deve sustentar o rádio sem sobrecarregar o conector de acessórios, e qualquer bloqueio do teclado ou dos menus deve ser configurado para que o manuseio rotineiro não altere o canal selecionado nem o nível de potência.
O mapeamento da interface determina a confiabilidade da conexão
Independentemente do tipo de rádio, uma conexão confiável exige mais do que dois fios de áudio. A equipe do projeto deve identificar todos os sinais utilizados no fluxo de trabalho operacional.
-
Áudio de recepção: transporta a voz recebida do campo pelo rádio até o gateway. Confirme se a saída possui nível fixo ou se é controlada pelo ajuste de volume do rádio.
-
Áudio de transmissão: transporta o áudio da central de despacho do gateway até o caminho do microfone do rádio. Ajuste o nível para evitar modulação fraca ou saturada.
-
Controle PTT: aciona o transmissor do rádio. Verifique o tipo elétrico, a polaridade, o isolamento e a temporização antes de conectar o gateway.
-
Indicação COR, COS ou de squelch: informa ao gateway que o rádio está recebendo tráfego válido. Isso pode impedir que o ruído de fundo seja enviado continuamente pela rede IP.
-
Terra de sinal ou retorno de áudio: fornece a referência elétrica necessária. Áudio balanceado e não balanceado não devem ser tratados como se fossem idênticos.
-
Controle de canal: pode ser necessário quando o sistema de despacho precisa selecionar mais de um canal programado. Essa função requer suporte explícito do rádio e do gateway.
Um cabo personalizado deve ser documentado em ambas as extremidades, incluindo a orientação do conector, a numeração dos pinos, a direção dos sinais e o comportamento elétrico. Deduzir as conexões pela cor dos fios ou copiar um diagrama não verificado da internet pode danificar o rádio ou o gateway. Quando for necessário abrir um cabo de fone de ouvido para testes, as medições devem ser comparadas com a documentação do fabricante sempre que possível.
O isolamento elétrico merece uma verificação separada. O rádio, o gateway e a fonte de alimentação podem utilizar referências de terra diferentes, especialmente quando os equipamentos são instalados em um veículo ou conectados entre vários gabinetes energizados. Laços de terra podem introduzir zumbido, enquanto uma tensão de controle incorreta pode danificar uma entrada PTT ou de estado de recepção. Transformadores de isolamento, controles optoisolados e cabos blindados podem ser necessários, mas sua aplicação deve seguir a especificação da interface, e não um hábito genérico de cabeamento.
A configuração do gateway deve corresponder à lógica de PTT e recepção do rádio. O tempo de antecipação do PTT permite que o transmissor seja ativado antes do início da fala. O atraso de liberação evita que os últimos pacotes de áudio sejam cortados. Se a lógica COR ou de squelch estiver invertida, o sistema poderá manter um canal aberto ou deixar de encaminhar o áudio recebido.
Uma escolha prática para cada condição do projeto
A comparação a seguir oferece um ponto de partida. A decisão final ainda depende do modelo de rádio selecionado e do ambiente de operação.
| Fator de decisão | Rádio móvel ou estação-base | Rádio portátil |
|---|---|---|
| Uso recomendado | Local de rádio permanente, veículo, sala de comando ou serviço contínuo | Kit portátil, local temporário, projeto piloto ou instalação com espaço limitado |
| Conexão com o gateway | Frequentemente utiliza um conector de acessórios documentado | Frequentemente depende de uma entrada para fone de ouvido ou de um conector lateral proprietário |
| Alimentação | Uma fonte CC externa é mais fácil de proteger com backup e supervisionar | A bateria e o método de carregamento exigem planejamento para operação contínua |
| Antena | Aceita uma antena externa e um sistema de linha de transmissão planejados | Geralmente depende de uma antena compacta, a menos que seja utilizada uma conexão externa compatível |
| Cobertura | Geralmente mais previsível quando instalada com a antena correta | Fortemente afetada pela posição, pela estrutura do edifício e pelo gabinete |
| Trabalho de interface | Menor quando existe documentação completa dos acessórios | Maior quando a detecção de PTT e os pinos de áudio precisam ser identificados |
| Manutenção | Adequado para cabeamento fixo e alimentação gerenciada | Exige verificações do estado da bateria, do ruído do carregador e do movimento do conector |
Escolha um rádio móvel ou uma estação-base quando o local for permanente, o canal tiver importância operacional, o rádio puder transmitir com frequência ou o plano de cobertura exigir uma antena externa. Escolha um rádio portátil quando a portabilidade, a rapidez de instalação, o espaço disponível ou o reaproveitamento de equipamentos existentes forem requisitos mais importantes e os testes de campo confirmarem desempenho adequado de áudio, alimentação e RF.
O preço de compra deve ser comparado ao custo do ciclo de vida. Um rádio portátil pode reduzir o orçamento inicial de equipamentos, mas exigir um cabo de acessórios personalizado, um eliminador de bateria aprovado, um suporte de montagem e inspeções mais frequentes. Um rádio móvel pode custar mais no início, porém seu conector documentado, sua fonte de alimentação externa substituível e seu sistema de antena fixa podem reduzir o esforço de manutenção em uma implantação de longo prazo. A opção de menor custo é aquela que atende à disponibilidade exigida sem ajustes repetidos em campo.
Uma implantação mista também é viável. Locais remotos permanentes podem usar rádios móveis, enquanto equipes temporárias utilizam kits de gateway baseados em rádios portáteis. A plataforma de despacho pode apresentar ambos como recursos de rádio controlados, mas cada interface precisa de sua própria definição de cabo, perfil de áudio e registro de manutenção.

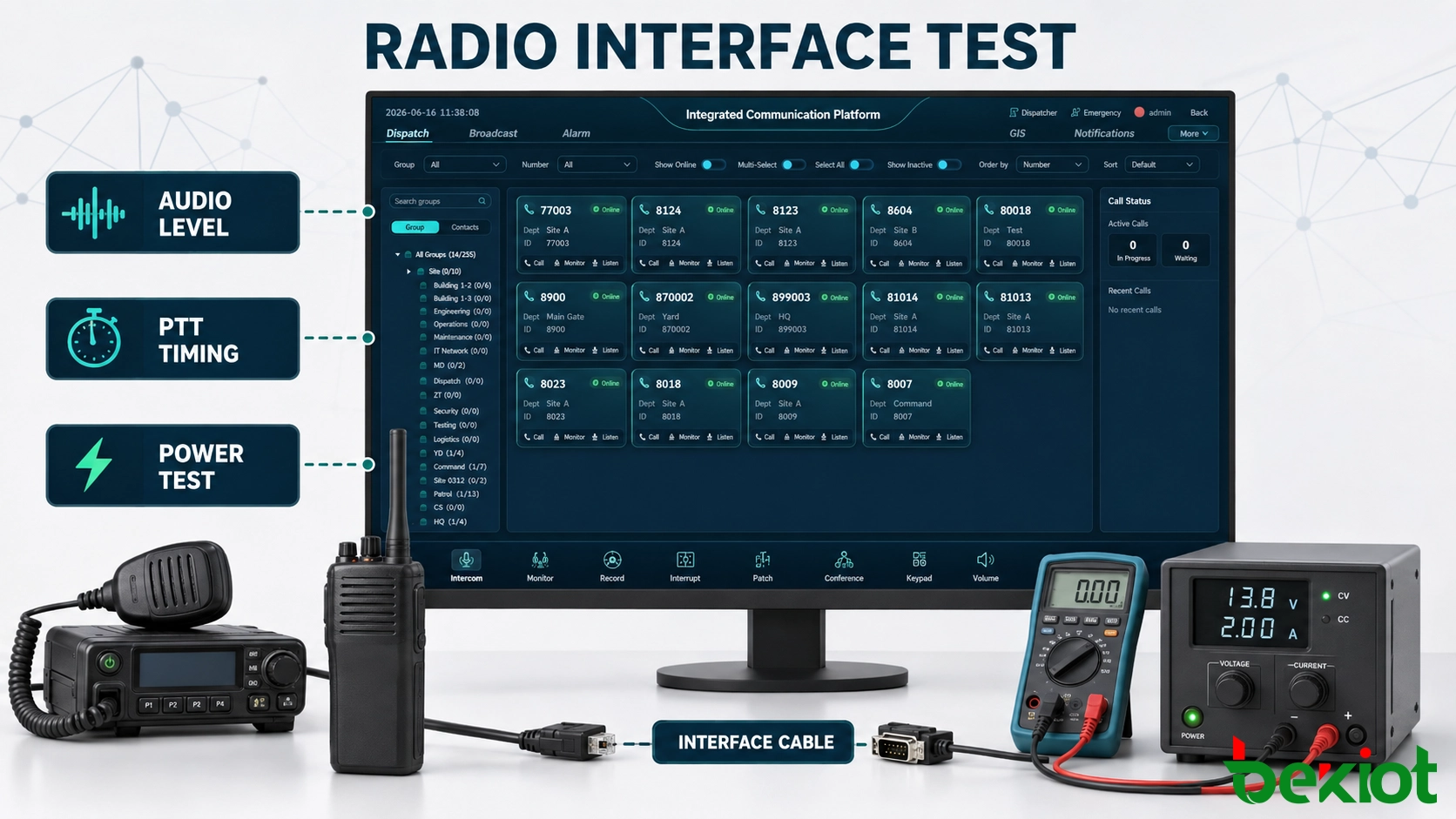

Fluxo de instalação e aceitação
-
Confirme o canal operacional. Registre a tecnologia de rádio, a faixa de frequência, o uso do canal ou grupo de conversação, a área de cobertura e o ciclo de transmissão previsto.
-
Revise a interface do rádio. Obtenha a pinagem do fabricante e identifique o áudio de recepção, o áudio de transmissão, o PTT, o terra e os sinais de estado de recepção.
-
Selecione o método de alimentação. Projete uma fonte regulada e um sistema de backup para um rádio móvel, ou um eliminador aprovado ou uma solução de carregamento para um rádio portátil.
-
Monte e identifique o cabo. Utilize conectores seguros, alívio de tensão e isolamento quando necessário. Documente as duas extremidades antes de energizar os equipamentos.
-
Ajuste os níveis de áudio. Regule os caminhos de recepção e transmissão usando uma voz normal e, quando disponível, um monitor de serviço de rádio. Verifique a inteligibilidade com níveis de voz baixos e altos.
-
Ajuste o comportamento do PTT. Verifique o tempo de antecipação, o atraso de liberação, a lógica COR/COS, o tratamento de canal ocupado e a recuperação após uma interrupção de rede.
-
Teste a cobertura instalada. Realize verificações de rádio em locais representativos do campo, com a antena e o rádio em suas posições definitivas.
-
Execute um teste de operação contínua. Observe a estabilidade da alimentação, a temperatura, o comportamento durante o carregamento, a segurança dos conectores e a qualidade do áudio durante um período prolongado de operação.
O teste de aceitação deve incluir áudio recebido e transmitido, a primeira e a última palavra de cada transmissão, acionamentos repetidos do PTT, transmissões longas e atividade simultânea no lado IP. Em instalações com rádios portáteis, repita os principais testes com o carregador ou eliminador de bateria conectado, pois ruídos relacionados à alimentação podem não aparecer quando o equipamento opera somente com a bateria.
A validação do lado da rede deve ser realizada ao mesmo tempo. Introduza variações realistas de atraso, eventos breves de perda de pacotes e uma interrupção temporária da rota IP enquanto os operadores utilizam o rádio. Confirme se o gateway libera o PTT com segurança, não retransmite áudio antigo após a recuperação e retorna ao estado de canal aprovado sem intervenção manual. Se houver um meio de transmissão de backup, meça a interrupção conforme percebida pelos usuários de rádio e pelos operadores da central de despacho, em vez de depender apenas dos indicadores de estado da rede.
A documentação final de entrega deve incluir a configuração do rádio, o desenho do cabo, os ajustes de áudio do gateway, a temporização do PTT, a configuração da alimentação, as informações da antena e um procedimento de substituição validado. Esses registros são mais valiosos do que uma afirmação genérica de que o gateway é compatível com todos os rádios.
Perguntas frequentes
Uma conexão RoIP adiciona automaticamente a identificação da unidade de rádio ou os dados de GPS?
Não. Uma conexão básica de áudio e PTT não cria identificação da unidade, localização ou dados nativos do sistema de rádio troncalizado. Essas funções exigem sinalização compatível ou uma integração separada com o sistema de rádio.
Várias posições de despacho podem monitorar o mesmo rádio conectado?
É possível, mas o servidor de despacho, as permissões dos usuários e o projeto de distribuição de áudio determinam quantos operadores podem escutar ou solicitar o PTT. O controle de transmissão deve permanecer inequívoco.
O rádio conectado ainda pode ser operado localmente?
Isso depende do rádio e da interface de acessórios. Algumas conexões mantêm disponíveis o microfone frontal, o alto-falante e o PTT, enquanto outras redirecionam ou desativam esses recursos. A operação local deve ser incluída no plano de testes.
O cabo entre o gateway e o rádio pode ser conectado enquanto os equipamentos estão ligados?
Somente se os dois fabricantes permitirem explicitamente a conexão a quente. Caso contrário, desligue os equipamentos antes de conectar ou remover o cabo para reduzir o risco de curto-circuito, acionamento indevido do PTT ou danos à interface.
O que deve ser feito após uma atualização do firmware do rádio ou uma alteração na programação dos canais?
O caminho conectado deve ser testado novamente. As atualizações podem alterar o comportamento do áudio, as configurações dos acessórios, as atribuições de canais ou as opções de controle, mesmo que o cabo físico permaneça inalterado.
