De redes de rádio isoladas a uma camada de voz coordenada

Uma organização de comando pode herdar várias gerações de equipamentos de comunicação. Rádios analógicos convencionais podem operar ao lado de sistemas digitais, rádios montados em veículos, estações base, terminais portáteis e equipamentos de ondas curtas ou VHF/UHF. Cada rede pode ter seu próprio plano de frequência, método de sinalização, política de acesso e estrutura de grupo operacional. Mesmo quando cada sistema tem bom desempenho por si só, os usuários de uma rede podem não conseguir falar diretamente com os usuários de outra.

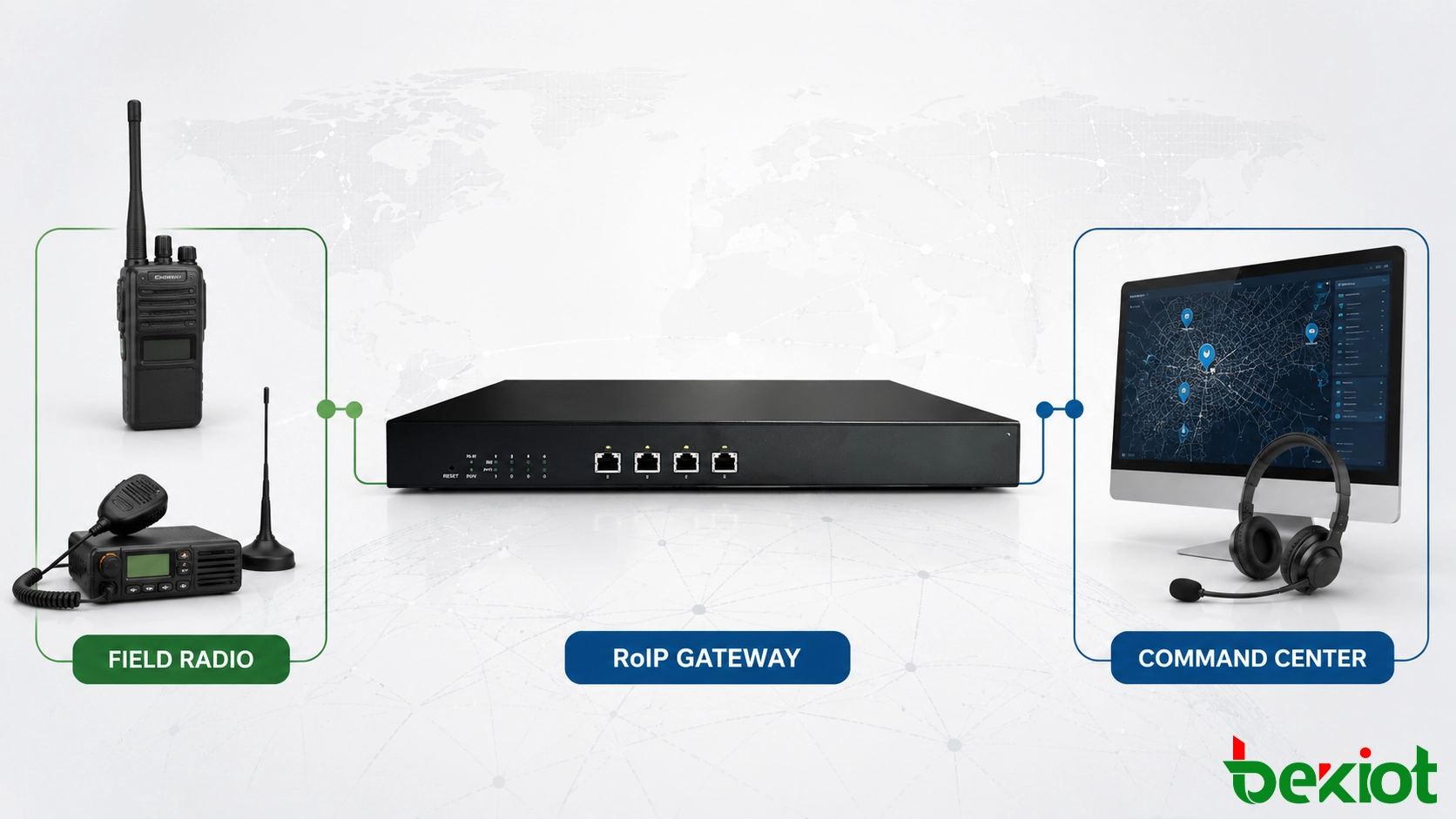

Um gateway RoIP cria um caminho de voz controlado entre esses ambientes separados. No lado do rádio, o gateway se conecta ao áudio, ao sinal de Pressione para Falar (PTT) e aos sinais de status do canal expostos por um rádio base, um rádio móvel ou outra interface adequada. No lado da rede, ele empacota o áudio e transporta o estado de controle associado via IP. Um ponto de extremidade remoto pode reconstruir o áudio e a operação PTT ou entregar o fluxo a uma plataforma de comando.

Essa abordagem é especialmente útil quando substituir todos os rádios de campo não é prático nem desejável. Os terminais existentes, os planos de cobertura e os procedimentos operacionais podem permanecer em serviço enquanto a camada de comando obtém acesso mais amplo. A integração pode ser introduzida canal por canal, permitindo que a equipe do projeto verifique o comportamento antes de conectar redes de rádio adicionais.

O RoIP não deve ser descrito como uma tradução de protocolo universal. A ponte de áudio e controle pode conectar caminhos de comunicação, mas não reproduz automaticamente todos os recursos nativos de um sistema de rádio troncalizado digital. Identidade da unidade, sinalização de emergência, localização, mensagens de texto, estado de criptografia e gerenciamento de grupos de conversa podem exigir interfaces de protocolo dedicadas ou suporte da infraestrutura de rádio. Um projeto confiável começa separando o requisito de interoperabilidade de voz desses serviços de nível superior.

Como a voz e o PTT se movem pela rede

O caminho de comunicação começa com uma interface de rádio selecionada para o equipamento específico. O áudio do receptor entra no gateway juntamente com uma indicação de estado de recepção, como COR, COS ou status de squelch. O gateway codifica o áudio, anexa as informações de sessão e controle necessárias e as transmite ao ponto de extremidade IP autorizado.

Na direção oposta, um operador pressiona o PTT em um console de despacho, interface telefônica ou aplicativo de controle remoto. O gateway remoto ou a interface de rádio ativa o controle de transmissão, aguarda o rádio entrar em estado de transmissão quando necessário e envia o áudio do operador para o rádio. O tempo de liberação também é importante: se o PTT for liberado antes que os últimos pacotes de áudio sejam reproduzidos, as últimas palavras podem ser cortadas.

O caminho de rede pode usar uma rede local, uma rede de longa distância gerenciada ou um túnel criptografado sobre outra portadora. A fibra é útil para locais fixos que exigem capacidade previsível. As redes celulares privadas, 4G/5G, micro-ondas e satélite podem estender a cobertura onde a infraestrutura fixa não está disponível, mas cada portadora introduz diferentes considerações de latência, jitter, disponibilidade e segurança. O gateway não pode eliminar essas limitações; ele deve ser configurado como parte de um projeto de rede de ponta a ponta.

Quando o gateway oferece suporte à integração SIP, o canal de rádio pode ser apresentado a um softswitch, IP PBX ou servidor de despacho. Isso permite que um usuário de telefone autorizado monitore ou fale com o canal de rádio por meio de uma rota de chamada controlada. O sistema ainda deve preservar a disciplina de semidúplex: os usuários de telefone estão acostumados a falar simultaneamente, enquanto os usuários de rádio geralmente se revezam na transmissão. Uma indicação clara de PTT e uma lógica de permissão de fala evitam que ambos os lados falem ao mesmo tempo.

Capacidades importantes dentro do centro de comando

Uma solução de comunicações de comando militar deve ser projetada em torno dos fluxos de trabalho operacionais, em vez de uma lista de portas do gateway. As seguintes capacidades determinam se o caminho rádio-IP é útil durante a coordenação rotineira e eventos de alta pressão.

• Interoperabilidade entre rádio e telefone: ramais telefônicos aprovados ou terminais de voz de comando podem acessar canais de rádio selecionados sem fornecer um rádio separado para cada membro da equipe.

• Monitoramento compartilhado de canais: o pessoal autorizado pode ouvir o tráfego de rádio de campo por meio de fones de ouvido, posições de operador ou um sistema de áudio de sala controlado, melhorando a consciência situacional comum.

• Operação remota de PTT: os operadores de comando podem transmitir por meio de um rádio localizado em outro local, mantendo o comportamento familiar de pressione para falar da rede de rádio.

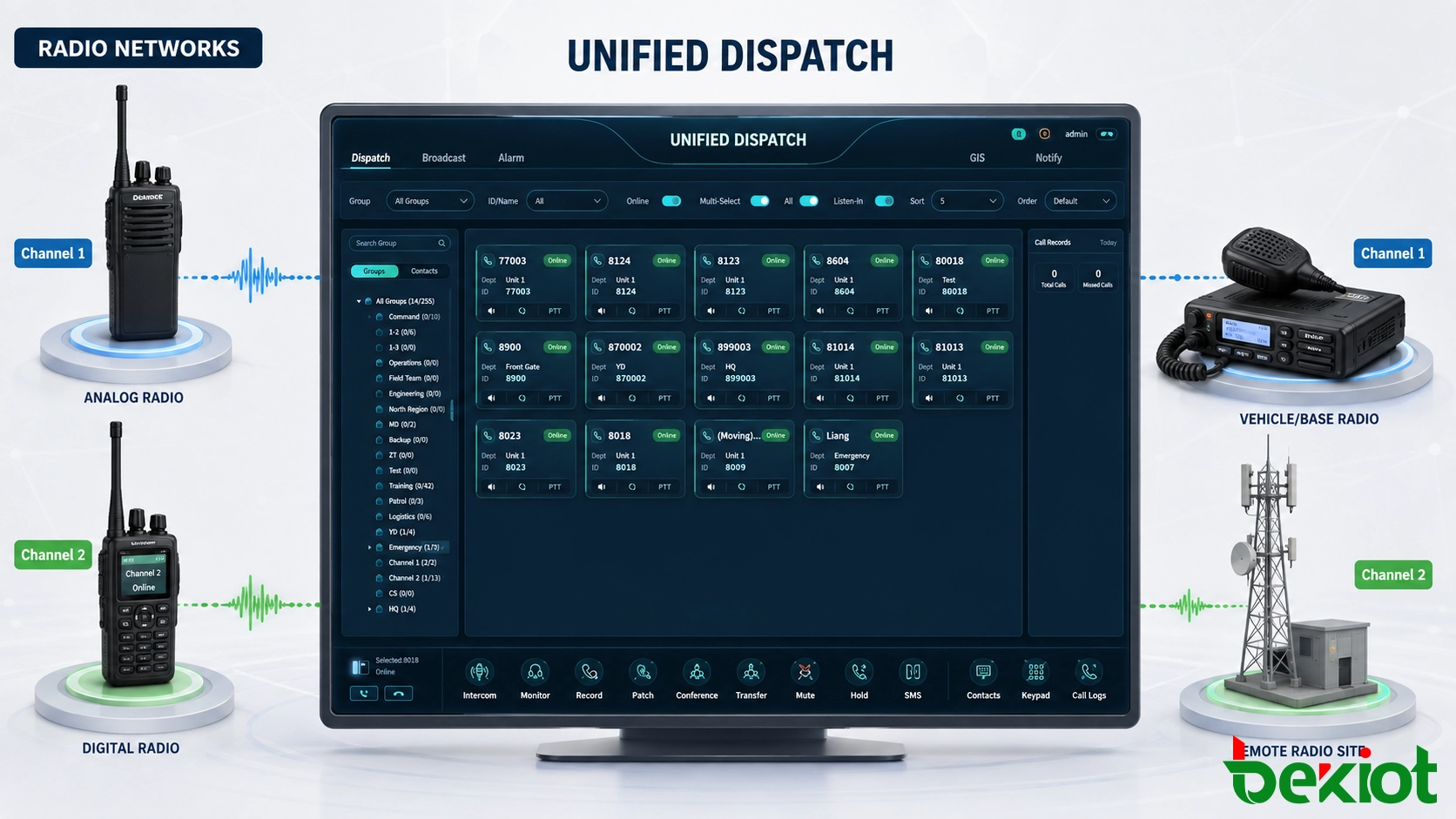

• Interligações de voz entre redes: dois canais de rádio incompatíveis podem ser conectados durante uma missão ou período de coordenação definido, sujeito à aprovação da interface e da política.

• Acesso centralizado de despacho: vários canais de rádio podem aparecer em uma interface de operador junto com serviços de voz compatíveis, reduzindo a necessidade de monitorar várias estações de controle independentes.

• Gravação e revisão de eventos: quando a política permite, o áudio do rádio, as ações do operador e as informações de tempo podem ser capturados pela camada de despacho ou gravação para reconstrução de incidentes e treinamento.

• Gerenciamento de locais distribuídos: o status do gateway e do link de rádio pode ser supervisionado a partir do centro para que as falhas de comunicação sejam identificadas antes que um canal seja urgentemente necessário.

A solução de gateway RoIP da Becke é destinada à conversão de voz para IP, controle de PTT, acesso remoto a despacho e interligação de redes de rádio por meio de conexões IP com suporte de fibra, VPN, celular ou satélite. Ela pode formar a camada de acesso de rádio de um sistema mais amplo de comando e despacho sem exigir que o artigo dependa de um modelo específico ou contagem de portas.

Produto relacionado: Gateway RoIP Becke

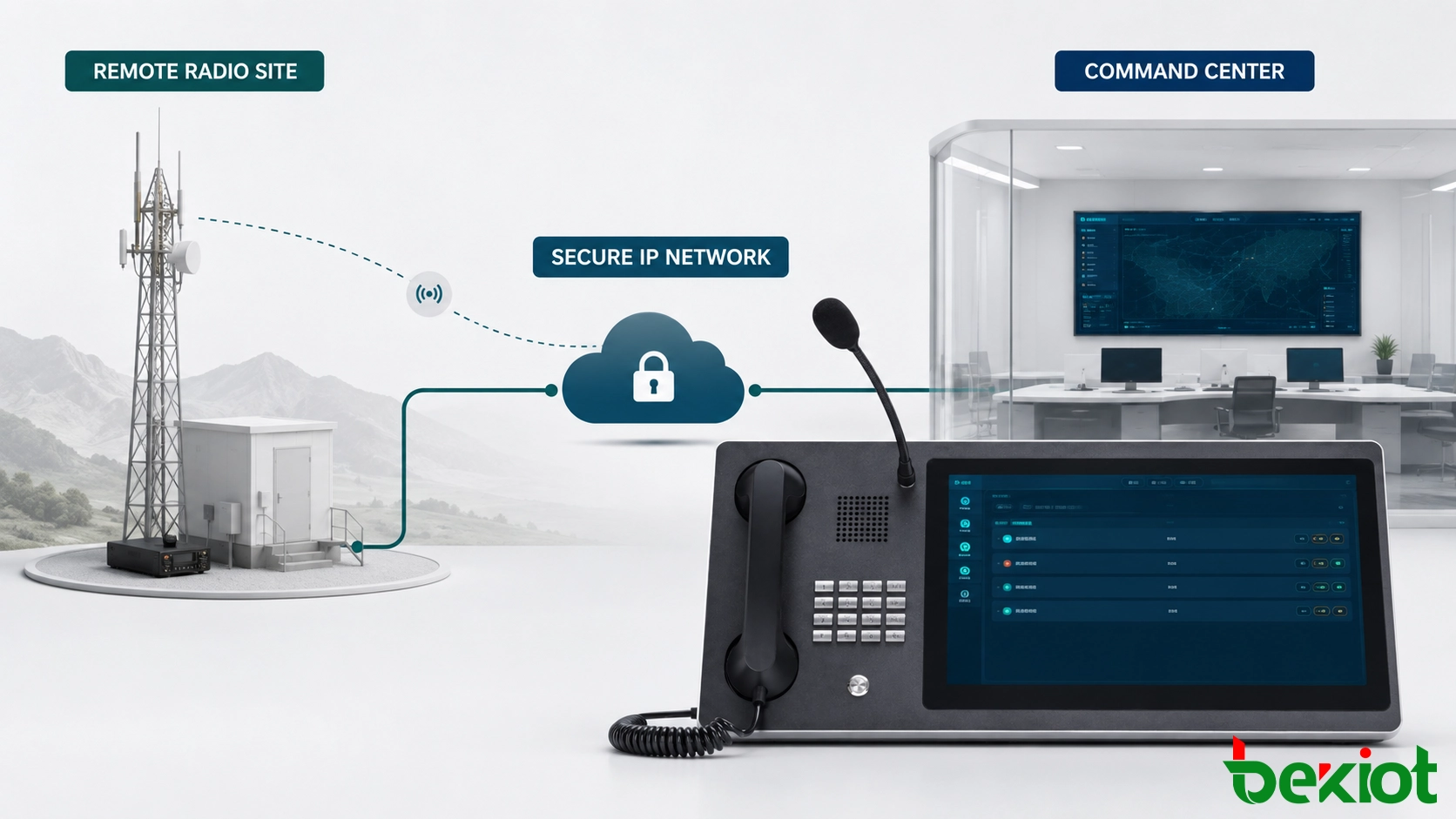

Um projeto distribuído mantém a cobertura de rádio próxima ao campo

Um dos argumentos mais fortes para o RoIP é a capacidade de separar o local do rádio do centro de comando principal. As antenas e as estações base podem ser colocadas onde o terreno, a cobertura e o planejamento de radiofrequência exigirem. A plataforma de comando, as posições do operador e os serviços de voz podem permanecer em outro local conectado pela rede IP operacional.

Um projeto distribuído típico contém três camadas:

1. Camada de rádio remota. Um rádio base ou veicular fornece acesso à rede de rádio local. O gateway RoIP faz interface com áudio, PTT e sinais de estado de recepção. A energia local, a proteção da antena e os requisitos ambientais são tratados no local.

2. Camada de transporte. Um ou mais caminhos IP transportam áudio codificado, tráfego de controle e gerenciamento. A segmentação de rede, a prioridade de tráfego, a criptografia e o failover de rota são aplicados de acordo com o projeto de segurança.

3. Camada de comando. Consoles de despacho, telefones aprovados, serviços de gravação e ferramentas de gerenciamento fornecem aos operadores acesso controlado aos canais de rádio conectados.

Manter os equipamentos de rádio em locais remotos ajuda a organização a escolher melhores posições para antenas e estender a cobertura sem realocar o pessoal de comando. Também evita que a perda de um local de rádio remova automaticamente todas as funções de comando. Esse é um benefício de resiliência, não uma garantia de sobrevivência: energia, rotas de rede, antenas, nós de gateway e aplicativos de comando exigem proteção independente e planejamento de fallback.

Vários locais podem ser conectados a um centro de comando, e um centro alternativo pode ser preparado para assumir o acesso quando o local principal estiver indisponível. O projeto deve definir qual centro controla o PTT, como as solicitações conflitantes são tratadas e se o pessoal local pode reter o acesso ao rádio quando a WAN for interrompida. Sem regras de propriedade claras, a conectividade redundante pode criar contenção em vez de resiliência.

Confiabilidade e segurança devem ser projetadas em conjunto

Mover o áudio do rádio para a IP expande o alcance operacional, mas também introduz dependências que não existem em um rádio autônomo. A equipe do projeto deve proteger o caminho de voz sem torná-lo muito complexo para operar. Portanto, os controles de segurança, a qualidade da rede e o comportamento do rádio devem ser testados como um único sistema.

Proteja os caminhos de gerenciamento e mídia

Os gateways devem ser colocados em segmentos de rede controlados com acesso limitado a pontos de extremidade e administradores aprovados. Os serviços de gerenciamento não necessários devem ser desativados. A autenticação forte, a administração segura, os túneis criptografados e o registro centralizado devem seguir a política de segurança da organização. Se o SIP for usado, as regras de registro, autorização de chamada e roteamento devem impedir que uma extensão não autorizada atinja um canal de rádio.

Priorize a inteligibilidade em vez da largura de banda nominal

A qualidade de voz depende de mais do que a escolha do codec. Perda de pacotes, atraso variável, níveis de áudio incorretos, eco, ruído elétrico e mau temporização do PTT podem tornar um canal tecnicamente conectado difícil de usar. A Qualidade de Serviço deve proteger o tráfego de voz e controle do rádio durante a congestão da rede. O buffer de jitter deve equilibrar a reprodução suave com o atraso adicional, especialmente em caminhos celulares ou via satélite.

Preserve a operação local durante a falha da rede

Um local de rádio remoto deve ter um comportamento definido quando seu link com o centro de comando falha. Dependendo da missão e do projeto do sistema, os usuários de rádio locais podem continuar se comunicando normalmente mesmo que o acesso remoto ao despacho não esteja disponível. Locais críticos podem exigir energia redundante, duas portadoras de rede independentes, gateways alternativos ou um caminho de comando secundário. Os testes de failover devem incluir perda e restauração, porque o comportamento de recuperação geralmente revela problemas que um simples teste de queda de link não detecta.

Controle a interoperabilidade temporária

As interligações entre redes devem ser criadas apenas por operadores autorizados e devem ter regras claras de início, parada e tempo limite. A interligação permanente pode expandir involuntariamente quem ouve um canal, criar loops de áudio ou ocupar recursos de semidúplex. Uma interface operacional deve mostrar quais canais estão conectados e quem iniciou a interligação.

Etapas de implementação e verificações de aceitação

Uma implantação por etapas reduz o risco de descobrir problemas de interface de rádio ou fluxo de trabalho após o sistema entrar em uso operacional.

1. Inventário das redes de rádio. Registre o tipo de rádio, uso do canal, interface de áudio, método PTT, indicação de recepção, impedância, nível de sinal e quaisquer restrições ao controle externo.

2. Defina o limite de interoperabilidade. Especifique se o requisito é acesso remoto ao rádio, interoperabilidade telefônica, uma interligação de voz temporária, monitoramento centralizado ou integração completa de despacho. Não suponha que a interligação de voz inclua dados nativos de troncalização.

3. Mapeie funções e permissões. Decida quem pode monitorar, transmitir, criar interligações, alterar canais, revisar gravações e administrar os gateways.

4. Projete a rede de transporte. Selecione as portadoras primária e de backup, endereçamento, segmentação, política de VPN, QoS, sincronização de tempo e monitoramento. Inclua o comportamento esperado durante a perda parcial da rede.

5. Configure o áudio e o temporização de controle. Defina os níveis de transmissão e recepção, o tempo de antecedência do PTT, o atraso de liberação, o tratamento de silêncio e os valores do buffer de jitter usando os rádios e pontos de extremidade reais.

6. Teste um canal de ponta a ponta. Verifique o áudio do rádio para o despacho e do despacho para o rádio, o comportamento de canal ocupado, o acesso telefônico, a permissão de fala, a liberação de chamada e a recuperação de links interrompidos.

7. Expanda em estágios controlados. Adicione os canais de rádio restantes somente após o caminho inicial atender aos critérios de aceitação. Documente cada interface para que o equipamento de reposição possa ser comissionado de forma consistente.

A aceitação deve usar mensagens operacionais inteligíveis em vez de apenas tons de teste. Os operadores devem confirmar que as primeiras e últimas palavras não são cortadas, que as alterações de canal são visíveis, que o estado do PTT é inequívoco e que as solicitações simultâneas são tratadas de forma previsível. Os testes de rede devem introduzir variação de atraso, congestionamento, perda de pacotes e failover da portadora enquanto o caminho de rádio estiver ativo.

A documentação final deve incluir a topologia aprovada, a fiação da interface de rádio, as rotas de rede, as funções de acesso, os procedimentos de backup e um guia de isolamento de falhas. Isso transforma o gateway de um conversor autônomo em uma parte mantenível do sistema de comunicações de comando.

Perguntas frequentes

Adicionar RoIP exige substituir os rádios portáteis existentes?

Geralmente não. O gateway normalmente se conecta a um rádio base, móvel ou de controle compatível, permitindo que os usuários de campo existentes continuem usando seus terminais atuais. A compatibilidade deve ser confirmada para a interface de rádio selecionada.

Quem deve ser responsável pelas alterações de permissão para canais de rádio conectados?

A propriedade das permissões deve ser compartilhada entre a autoridade de operações de rádio, o administrador da plataforma de comando e a equipe de segurança de rede. Nenhum administrador técnico único deve alterar o acesso operacional ao canal sem um processo aprovado.

Uma implantação pode começar com apenas um local de rádio remoto?

Sim. Um piloto de local único geralmente é a melhor maneira de validar os níveis de áudio, o temporização do PTT, o fluxo de trabalho do operador e o comportamento da rede. O mesmo projeto pode então ser repetido ou adaptado para locais adicionais.

Quais informações devem ser retidas em um registro de auditoria?

Sujeito à política, os registros úteis incluem logins de administradores, alterações de configuração, acesso a canais, ações de PTT, criação e remoção de interligações, alarmes de dispositivos e status de sincronização de tempo. Os períodos de retenção devem ser definidos pela organização, não apenas pelo gateway.

O tráfego de treinamento deve compartilhar as mesmas permissões que o tráfego operacional?

Não. O treinamento deve usar funções de usuário separadas, atribuições de canal ou perfis agendados sempre que possível. Isso evita que os exercícios ocupem ou exponham caminhos de comunicação operacionais.
