Um detetor de gases dispara perto de um carregador. A sala de controlo deve verificar a localização, contactar o operador mais próximo, visualizar a câmara relevante, alertar o pessoal na zona afetada e notificar a equipa de resposta. Quando telefones, rádios, sistemas de sonorização, videovigilância e sistemas de alarme operam independentemente, cada passo exige uma consola, lista de contactos ou procedimento operacional diferente.

Uma solução de comunicações unificadas reúne estes canais num único ambiente operacional controlado. Não precisa de substituir todas as redes existentes. Em vez disso, permite que telefones fixos, sistemas de rádio, equipamentos de paginação, terminais móveis, câmaras e alarmes industriais troquem informações aprovadas e apoiem uma resposta coordenada.

Lacunas de Comunicação em Operações Distribuídas

As operações de petróleo e gás combinam áreas de processo perigosas, locais de produção remotos e salas de controlo com pessoal contínuo. Uma refinaria pode depender de telefones industriais e sonorização geral da fábrica, enquanto um campo petrolífero utiliza rádio móvel, cobertura celular privada e ligações por satélite. O pessoal dos oleodutos pode estar a centenas de quilómetros do centro de despacho principal.

Estes recursos são frequentemente instalados em diferentes fases do projeto. Podem utilizar planos de numeração, grupos de rádio, plataformas de gestão e procedimentos de manutenção separados. Os operadores normalmente conseguem contornar estas diferenças durante a produção rotineira. No entanto, durante uma fuga de gás, incêndio, corte de energia ou incidente em oleoduto, a mudança entre sistemas isolados pode atrasar a verificação e a resposta.

Uma avaliação de comunicações deve traçar o percurso operacional para cada tipo de evento:

• Como um trabalhador de campo reporta uma condição anormal

• Qual posto da sala de controlo recebe a primeira chamada

• Como o local e a área de equipamento do chamador são identificados

• Quais grupos de resposta devem ser contactados

• Quais zonas de sonorização recebem instruções de segurança

• Quais câmaras e sinais de processo suportam a verificação

• Qual caminho de comunicação permanece disponível se a rede primária falhar

A coordenação rotineira e o tratamento de emergências não devem seguir o mesmo fluxo de trabalho. Uma chamada de manutenção pode usar uma rota de extensão padrão. Uma fuga de gás confirmada pode desencadear chamadas prioritárias, paginação por zonas, exibição de vídeo, registo de eventos e escalonamento para vários departamentos.

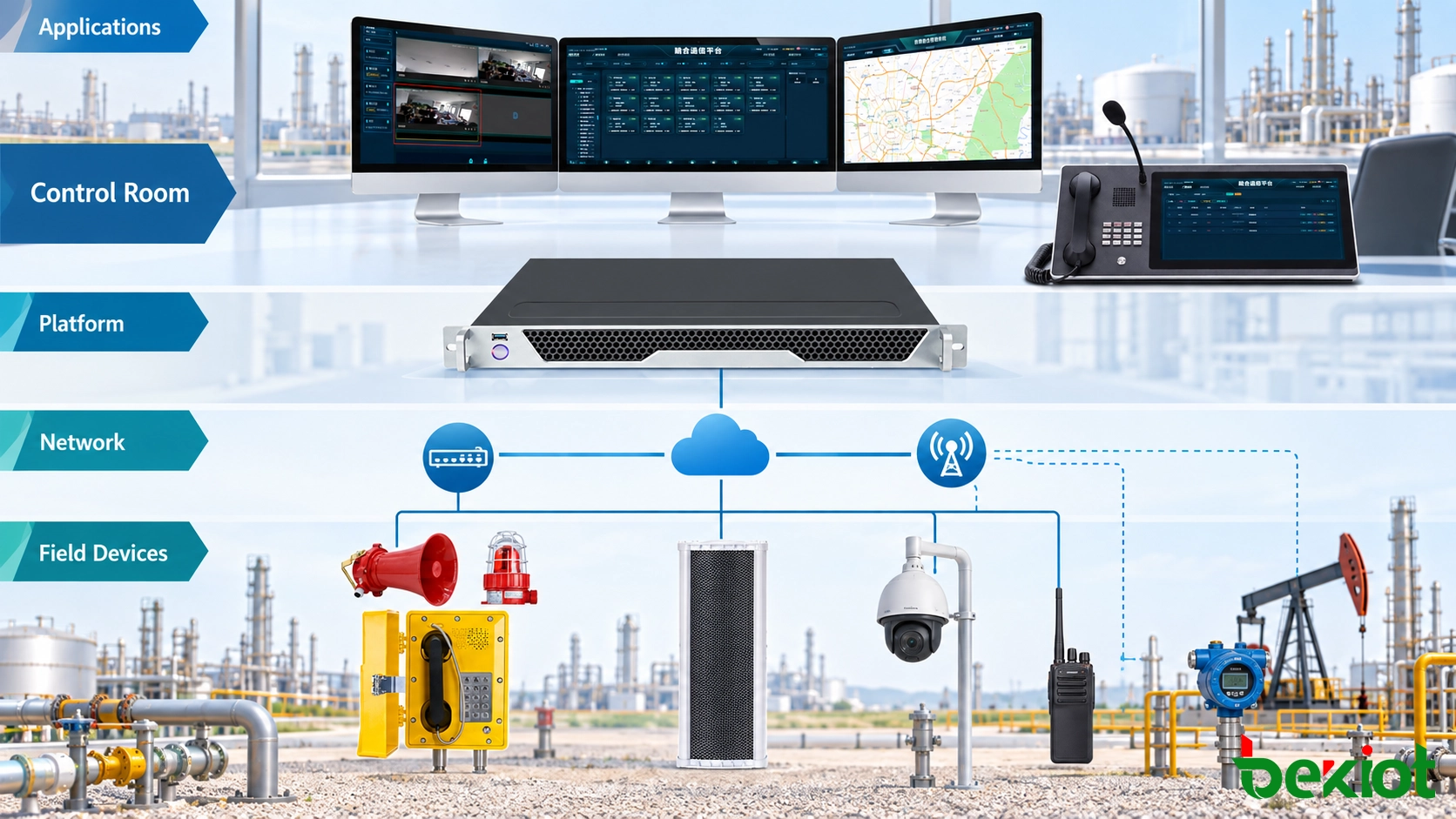

Construir a Arquitetura em Torno de Cinco Camadas Operacionais

Um design em camadas facilita a definição de responsabilidades do sistema e evita que a plataforma se torne uma coleção não controlada de interfaces.

Camada de Campo e Sensores

A camada de campo contém os dispositivos que geram chamadas, áudio, vídeo e informações de alarme. Os equipamentos típicos incluem telefones industriais, telefones à prova de explosão, rádios portáteis, estações de intercomunicação, altifalantes de paginação, câmaras, botões de emergência e sensores ambientais.

Os instrumentos de processo e sensores de segurança podem reportar temperatura, pressão, nível de líquido, caudal, fumo ou concentração de gás combustível. A plataforma de comunicações não substitui um sistema de controlo de processos ou um sistema instrumentado de segurança. Recebe informações de eventos aprovadas e converte-as em notificações para operadores, chamadas ou ações de difusão.

As etiquetas de localização de pessoal e os dispositivos de localização de veículos podem adicionar contexto útil. Quando um alarme ou chamada de emergência é recebido, o despachador pode identificar equipas próximas em vez de contactar todos os grupos de campo.

Camada de Transmissão

A camada de transmissão pode combinar Ethernet industrial, anéis de fibra, 4G ou 5G privado, rádio digital trunk, redes sem fios industriais e comunicações por satélite. Cada tecnologia aborda uma condição operacional diferente.

A fibra oferece capacidade estável dentro de refinarias e terminais. As redes celulares privadas suportam voz, vídeo e dados móveis em grandes áreas de produção. O rádio digital continua valioso para comunicação de grupo imediata, enquanto as ligações por satélite estendem os serviços essenciais a plataformas offshore, poços isolados e locais fora da cobertura terrestre.

As tecnologias de rede devem ser selecionadas de acordo com os requisitos de cobertura, latência, disponibilidade e recuperação. As redes determinísticas especializadas só devem ser consideradas quando suportam uma aplicação operacional claramente definida.

Camada de Plataforma

A camada de plataforma fornece controlo de chamadas, processamento de media, gestão de utilizadores, gravação, monitorização de dispositivos e integração de sistemas. Pode apresentar os recursos de comunicação com nomes práticos como "Rádio do Parque de Tanques", "Linha Direta do Cais" ou "Setor 4 do Oleoduto" em vez de expor números de porta técnicos aos despachadores.

As passagens podem ligar telefones analógicos, redes de rádio e equipamentos de paginação legados a um ambiente IP. Isto permite uma migração faseada e permite que os equipamentos operacionais permaneçam em serviço quando ainda são adequados para o local.

Camada de Aplicação

As aplicações transformam as funções de comunicação em fluxos de trabalho operacionais. Podem incluir despacho de voz, chamadas de vídeo, exibição SIG, paginação de emergência, conferências de incidentes, gravação, gestão de turnos e ligação de alarmes.

A integração com SCADA ou DCS deve utilizar interfaces aprovadas e claramente definidas. A plataforma de comunicações pode receber um estado de alarme, um identificador de equipamento ou uma referência de localização, mas os comandos de controlo devem permanecer sujeitos às regras de segurança e autorização da planta.

Camada de Operador e Apresentação

As consolas de despacho, os clientes de estação de trabalho, os ecrãs grandes e os dispositivos móveis autorizados formam a camada de apresentação. A interface da sala de controlo deve organizar os recursos por local, unidade e função operacional, em vez de por protocolo ou endereço técnico.

Durante um incidente, o despachador deve ser capaz de identificar a fonte, estabelecer comunicação de voz, visualizar o vídeo disponível e contactar o grupo de resposta correto sem procurar em listas de dispositivos não relacionadas.

Uma arquitetura em camadas conecta telefones de campo, rádio, vídeo, sensores e recursos de paginação, preservando ao mesmo tempo os limites operacionais entre os sistemas de comunicações e de controlo de processos.

Conectar Voz, Vídeo, Dados e Alertas de Campo

Unificar Voz Fixa e Móvel

Os telefones fixos continuam importantes em salas de bombas, estações de carregamento, edifícios de controlo e pontos de reporte de emergência. Em áreas perigosas, o telefone, as entradas de cabos, a disposição da alimentação e os acessórios devem cumprir os requisitos de certificação da zona de instalação.

Os sistemas de rádio proporcionam mobilidade e comunicação de grupo imediata. Uma passagem de rádio ou uma interface de sistema suportada pode expor grupos de conversação selecionados à plataforma de despacho. Os despachadores autorizados podem monitorizar a atividade, iniciar o "pressionar para falar" e conectar um grupo de rádio com utilizadores de telefone ou móveis quando necessário.

A integração deve preservar a disciplina de rádio. Nem todos os utilizadores de telefone devem ter acesso a todos os grupos de conversação, e as conferências telefone-rádio não devem ocupar um canal crítico por mais tempo do que o necessário.

Associar Chamadas a Vídeo e Localização

Um número de telefone identifica um ponto final, mas um registo de dispositivo baseado em localização fornece ao operador um contexto mais útil. Cada dispositivo de campo pode ser associado a um local, unidade de processo, piso, via de acesso, câmara próxima e departamento responsável.

Quando uma chamada de emergência chega, a plataforma pode exibir a localização registada e fornecer acesso à vista da câmara relevante. O vídeo ajuda o operador a avaliar as condições visíveis, mas não substitui a confirmação do pessoal de controlo de processos ou dos trabalhadores no local.

O SIG é particularmente útil para oleodutos, poços e instalações amplamente dispersas. Pode exibir o ponto de reporte, equipas próximas, vias de acesso e cobertura de comunicações disponível. O mapa deve focar-se nas informações necessárias para a resposta, em vez de duplicar o sistema completo de gestão de ativos.

Transformar Sinais de Alarme em Notificações Direcionadas

Os painéis de incêndio, sistemas de deteção de gás, botões de emergência e alarmes perimétricos podem fornecer sinais de eventos à plataforma de comunicações. Cada sinal aprovado deve ser mapeado para um fluxo de trabalho definido, em vez de acionar uma notificação genérica em todo o local.

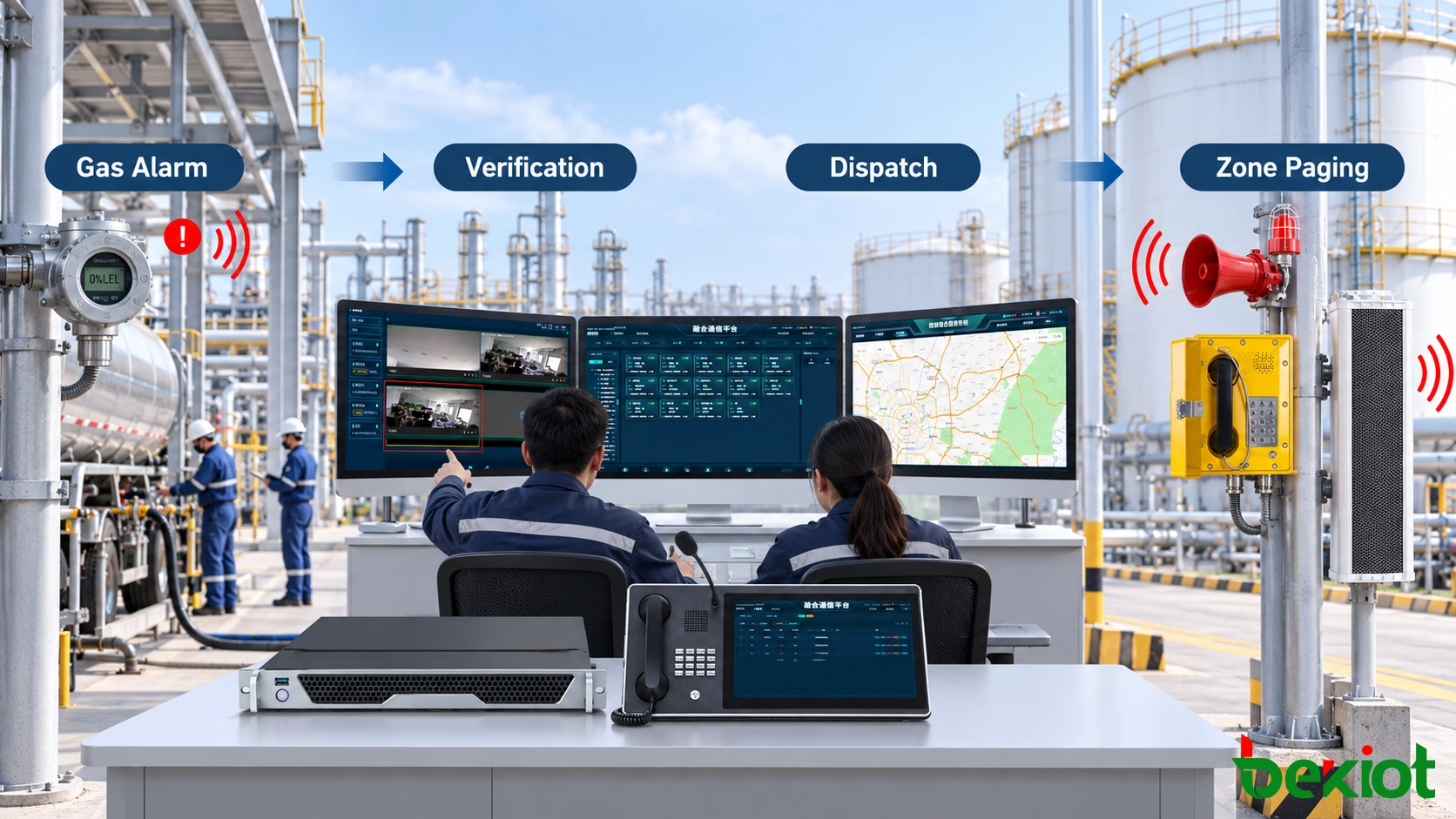

Um alarme de gás combustível perto de um carregador pode iniciar a seguinte sequência:

1. Exibir a fonte do alarme e a zona operacional associada.

2. Notificar os postos designados da sala de controlo.

3. Abrir o grupo de câmaras relevante onde a integração está disponível.

4. Estabelecer contacto com o operador local ou equipa de resposta.

5. Enviar uma mensagem pré-aprovada para a zona de paginação afetada.

6. Registar os tempos de confirmação, escalonamento e encerramento.

A difusão automática deve ser limitada a eventos com fonte verificada e resposta claramente definida. Eventos que requeiram interpretação podem aparecer primeiro na consola de despacho para confirmação do operador.

Manter o Incidente Ativo até à Resolução

Um registo de emergência deve permanecer ativo até que o operador responsável confirme o resultado. Um ícone de dispositivo verde, um alarme reconhecido ou uma tarefa de difusão concluída não provam que a situação de campo foi resolvida.

O registo do incidente pode ligar o alarme original a chamadas, tarefas de paginação, referências de vídeo, ações do operador e feedback de campo. Isto cria um registo cronológico para revisão pós-evento e ajuda a identificar atrasos na confirmação ou escalonamento.

Um fluxo de trabalho aprovado liga a fonte do evento à verificação do operador, comunicação de campo, paginação direcionada e rastreamento da resposta.

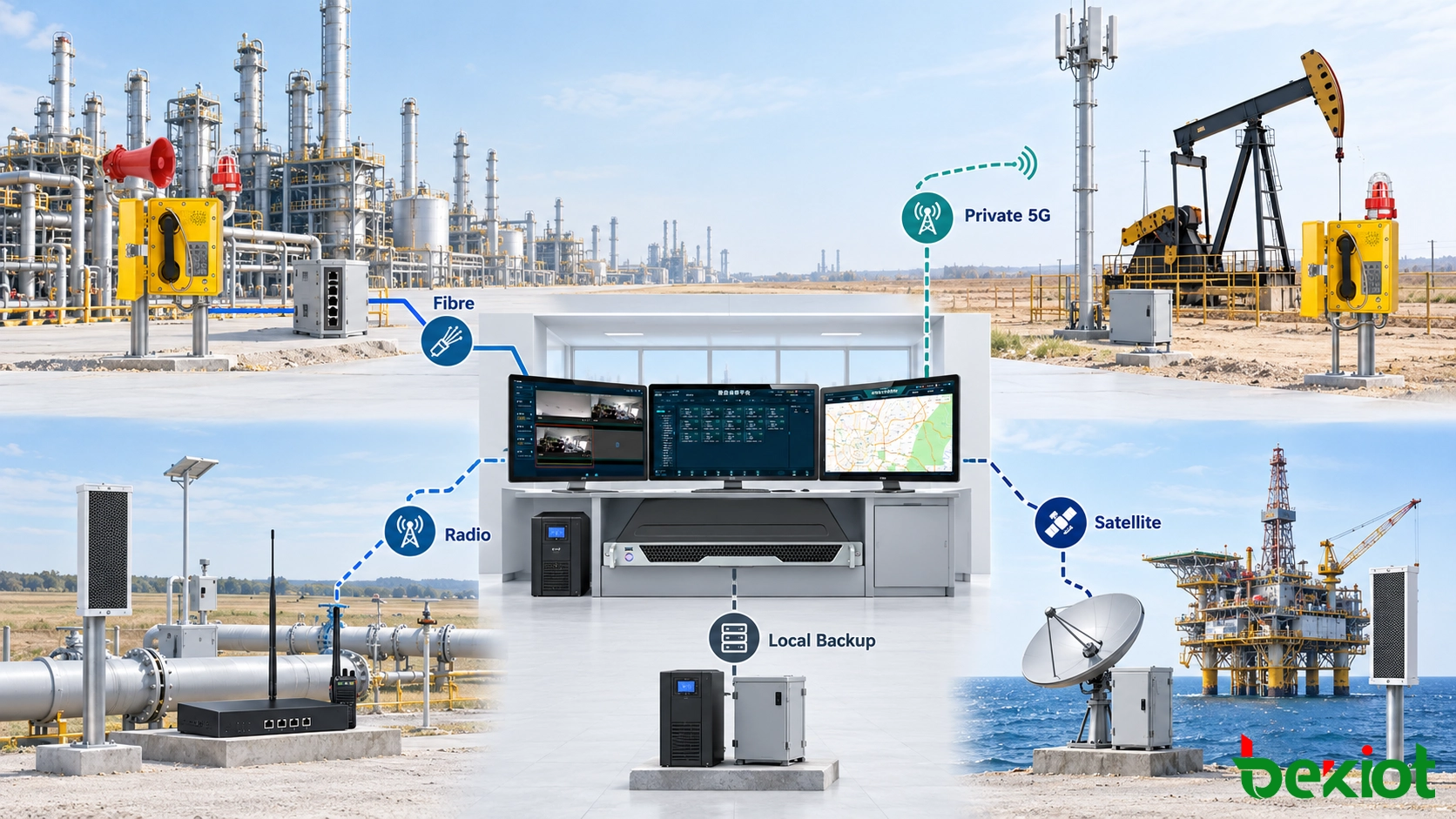

Projetar para Falhas Antes de Ocorrer um Incidente

Os sistemas de comunicação de petróleo e gás devem continuar a operar através de falhas de equipamento, ligações danificadas e perda temporária de conectividade externa. A redundância deve abordar cenários de falha credíveis, em vez de simplesmente adicionar equipamento duplicado.

Definir Objetivos de Recuperação para o Serviço Completo

Os objetivos de tempo de recuperação, disponibilidade do serviço e cobertura de rádio devem ser definidos para cada projeto de acordo com o risco operacional, arquitetura de rede e equipamento selecionado. A recuperação rápida do anel de fibra ou a alta disponibilidade do servidor, por si só, não garantem que um utilizador de campo possa concluir uma chamada após uma falha.

Os testes de aceitação devem verificar o caminho de comunicação completo, incluindo a recuperação da rede, a transferência do servidor, a restauração da sessão de media, a reconexão da passagem e o registo do ponto final. Estas etapas podem recuperar a velocidades diferentes.

A monitorização por batimentos cardíacos pode detetar a perda de um servidor, passagem ou caminho de rede. O intervalo selecionado e o limiar de falha devem equilibrar a recuperação atempada com as comutações desnecessárias causadas por breves perturbações na rede.

As verificações de integridade de mensagens podem detetar erros de transmissão, enquanto os mecanismos de confirmação confirmam se um ponto final ou operador recebeu o evento. Para ações manuais de alto impacto, o projeto também pode exigir aprovação baseada em funções ou confirmação por um segundo operador autorizado.

Os critérios de entrega devem ser definidos com precisão. Dependendo da aplicação, a entrega bem-sucedida pode significar aceitação pelo servidor, receção pelo ponto final, reprodução confirmada no campo ou confirmação por um operador.

Eliminar Pontos de Falha Partilhados

Dois servidores ligados a um único comutador e a um único circuito de alimentação não fornecem redundância completa. A revisão do sistema deve cobrir:

• Disponibilidade do servidor e da base de dados

• Caminhos do comutador central e de acesso

• Rotas de fibra e pontos de entrada de edifícios

• Capacidade do UPS e alimentação suportada por gerador

• Controladores de rádio e ligações de passagem

• Dependências de WAN, celular privado e satélite

• Serviços de DNS, NTP, autenticação e certificados

As instalações remotas podem reter um nó de comunicação local ou uma rota de reserva predefinida. Se a ligação WAN não estiver disponível, o pessoal local ainda deve poder contactar a sala de controlo do local e emitir avisos essenciais.

Aplicar Segurança em Cada Interface

As redes de comunicações, de controlo de processos e empresariais devem ser separadas de acordo com a arquitetura de segurança do local. As firewalls e as passagens de segurança industrial podem limitar o tráfego aos serviços de sinalização, media e gestão aprovados.

Cada terminal deve utilizar uma conta individual ou identidade de dispositivo. As funções de operador, manutenção e administrador requerem permissões separadas. A administração remota deve passar por caminhos de acesso controlados, em vez de expor as interfaces Web dos dispositivos de campo diretamente à Internet.

A encriptação pode proteger o tráfego de sinalização, media e gestão quando suportada em todo o caminho completo. Os testes de compatibilidade continuam a ser essenciais, porque uma incompatibilidade de transporte, certificado ou codec pode interromper a comunicação, mesmo quando os componentes individuais funcionam corretamente.

Os registos críticos podem permanecer nas instalações ou num ambiente privado aprovado. A disposição final deve seguir os requisitos de cibersegurança, classificação de dados e regulamentares da organização, em vez de aplicar o mesmo modelo de armazenamento a todos os projetos.

As ligações de fibra, celular privado, rádio e satélite oferecem diferentes formas de resiliência, enquanto a comunicação local preserva o serviço essencial quando uma ligação remota é perdida.

Adaptar a Implementação a Cada Ambiente Operacional

Campos Petrolíferos e Estações de Produção Remotas

As cabeças de poço, estações de medição e instalações de recolha podem estar dispersas por grandes áreas com infraestrutura fixa limitada. As ligações celulares privadas ou sem fios industriais podem transportar voz, vídeo e dados de campo, enquanto o rádio digital suporta a comunicação de grupo para pessoal móvel.

As estações remotas podem utilizar CPE industrial para ligar dispositivos IP locais à rede de área alargada disponível. Quando a cobertura terrestre não é fiável, a comunicação por satélite pode fornecer um caminho de reserva para voz essencial e reporte de incidentes.

Refinarias e Fábricas de Processamento

As refinarias combinam salas de controlo, unidades de processo, parques de tanques, utilidades e áreas de carregamento. Os telefones industriais fixos e os terminais de sonorização fornecem pontos de comunicação previsíveis, enquanto os rádios portáteis suportam os operadores que se deslocam entre áreas de trabalho.

A integração de alarmes deve respeitar os limites de processo e segurança da fábrica. Um alarme de pressão ou gás pode identificar a unidade afetada e notificar a plataforma de comunicações, mas a mensagem, os destinatários e o âmbito da difusão devem ser definidos numa matriz de resposta aprovada.

Instalações Offshore

As plataformas offshore requerem comunicação local fiável, mesmo quando a sua ligação à terra não está disponível. As funções de telefonia, rádio, paginação e alarme geral na plataforma não devem depender exclusivamente de um centro de dados remoto.

As ligações por satélite ou micro-ondas podem ligar a plataforma às operações em terra. As políticas de largura de banda devem priorizar a voz, as informações de alarme e o vídeo operacional durante a congestão. O tráfego não essencial pode ser limitado para que a comunicação crítica permaneça disponível.

Terminais de Armazenamento e Áreas de Carregamento

Os parques de tanques, salas de bombas, carregadores de camiões e cais marítimos requerem comunicação clara entre os operadores de campo e a sala de controlo. Os pontos de chamada fixos são úteis onde o pessoal usa luvas, os dispositivos móveis são restritos ou o ruído das máquinas torna os telefones comuns inadequados.

A paginação por zonas evita que uma instrução de carregamento rotineira perturbe todo o terminal. Durante uma emergência confirmada, o operador pode expandir o alvo de um carregador para a área circundante de tanques e depois para toda a instalação, se necessário.

Oleodutos de Longa Distância

A comunicação dos oleodutos deve suportar centros de controlo, estações de bombagem, locais de válvulas e equipas de inspeção móveis. O SIG pode associar chamadas e alarmes a marcadores de quilómetros, vias de acesso e pessoal próximo.

As equipas de campo podem utilizar celular privado, serviço móvel público, rádio digital ou terminais por satélite de acordo com a cobertura local. A plataforma de despacho pode apresentar estes recursos através de um diretório operacional único, preservando as suas diferentes regras de disponibilidade, acesso e prioridade.

Solução Relacionada: Sistema de Comunicações Convergentes Becke

Comissionar a Cadeia de Resposta Completa

O comissionamento deve reproduzir a forma como o pessoal comunica durante as operações rotineiras e emergências. Testar apenas o registo SIP, a intensidade do sinal de rádio ou o estado do servidor deixa lacunas não verificadas entre os subsistemas individuais.

O plano de aceitação deve cobrir:

• Chamadas entre telefones de campo, salas de controlo e destinos externos autorizados

• Seleção de grupo de rádio, controlo de "pressionar para falar" e ligações telefone-rádio

• Cobertura de sonorização em condições normais e de alto ruído

• Precisão do nome do chamador, área de equipamento e localização no mapa

• Mapeamento da fonte de alarme e seleção da zona de paginação correta

• Exibição e gravação de vídeo associadas a um incidente

• Confirmação do operador, escalonamento e encerramento do evento

• Recuperação após falha de servidor, rede, passagem ou alimentação

• Comunicação local durante interrupção de WAN ou celular privado

• Restauração da identidade do dispositivo, prioridade e gravação após transferência

A cobertura deve ser verificada no ambiente operacional real. As estruturas de aço, tanques de armazenamento, equipamentos de processo, clima e ruído das máquinas podem produzir resultados significativamente diferentes dos cálculos de secretária.

Um teste de transferência bem-sucedido deve confirmar mais do que a recuperação da rede. Os engenheiros devem verificar se as chamadas de campo ainda chegam ao operador correto, se os grupos de rádio permanecem disponíveis, se os alarmes mantêm os seus dados de localização, se as gravações continuam e se as difusões de emergência se sobrepõem ao tráfego rotineiro.

A documentação final deve registar as identidades dos dispositivos, as ligações de rede, os recursos de rádio, as zonas de paginação, os mapeamentos de alarmes, as permissões dos operadores e as rotas de reserva. Deve também identificar onde cada regra de encaminhamento está armazenada, para que futuras alterações não deixem configurações conflituantes em terminais, passagens e servidores.

A eficácia de uma solução de comunicações para petróleo e gás depende da continuidade operacional. Deve ligar o utilizador de campo correto à função correta da sala de controlo, preservar a comunicação essencial quando parte da infraestrutura falha e fornecer um registo claro de como cada incidente foi tratado.

Perguntas Frequentes

A Paginação de Emergência Deve Permanecer Disponível se a Plataforma Central Falhar?

A paginação essencial deve ter um método de reserva documentado adequado à instalação. Dependendo da arquitetura, isto pode envolver um controlador de paginação local, um microfone de emergência, uma entrada com fios ou uma função de difusão predefinida ao nível da borda. O caminho de reserva deve ser incluído em exercícios rotineiros e testes de aceitação.

Como Devem ser Atribuídas as Prioridades de Comunicação Durante um Incidente?

A prioridade deve seguir uma matriz de resposta aprovada. As chamadas de emergência, notificações de alarme e mensagens de evacuação podem sobrepor-se à paginação rotineira ou a conversas não críticas, enquanto o acesso a grupos de rádio críticos permanece limitado a operadores autorizados. Estas regras devem ser testadas em condições de tráfego simultâneo.

Quanta Largura de Banda um Local Remoto Requer?

A largura de banda depende do número de chamadas de voz simultâneas, fluxos de vídeo, ligações de rádio e aplicações de dados. O cálculo deve incluir a sobrecarga do protocolo, o pico de utilização e uma reserva suficiente para a operação de emergência. O tráfego de voz e alarme deve ter prioridade quando a ligação disponível é limitada.

Quais Registos de Comunicações Devem ser Mantidos?

As informações mantidas podem incluir registos de chamadas, ações do operador, confirmações de alarme, histórico de paginação, alterações de configuração e gravações de voz autorizadas. O período de retenção deve seguir a política da empresa, as obrigações contratuais e os requisitos de privacidade ou regulamentares aplicáveis.

Como os Contratantes Devem Obter Acesso Temporário ao Sistema?

Os contratantes devem receber contas individuais com limite de tempo, restritas aos locais e funções necessários para o seu trabalho. As credenciais de administrador partilhadas não devem ser utilizadas. As permissões temporárias devem expirar automaticamente, e a sua criação, utilização e remoção devem permanecer visíveis no registo de auditoria de segurança.
