Em muitos projetos de comunicação unificada, o sistema telefônico precisa se conectar a uma sala de conferências, centro de comando, salão de reuniões, sala de treinamento ou ambiente de sonorização. O objetivo não é apenas tornar uma chamada telefônica audível na sala, mas também permitir que os chamadores remotos ouçam os microfones, discussões, anúncios e outras fontes de áudio selecionadas do local.

Esse tipo de integração é amplamente utilizado em conferências telefônicas, comando de emergência, comunicação de despacho, coordenação remota, salas de reunião governamentais, salas de diretoria de empresas, centros de controle industrial e instalações de serviço público. Como a maioria das plataformas de comunicação modernas é baseada em SIP e VoIP, a chave é converter a entrada e saída de áudio do mixer em um endpoint de voz baseado em SIP.

Por que os Dois Sistemas Precisam Trabalhar Juntos

Um sistema telefônico e um sistema de som para sala de conferências geralmente são construídos para propósitos diferentes. A plataforma telefônica lida com registro SIP, números de ramal, roteamento de chamadas, linhas externas, gravação, permissões e acesso remoto. O mixer ou processador de áudio lida com microfones, alto-falantes, amplificadores, equalização, roteamento, controle de ganho e reforço de som ambiente.

Se esses dois sistemas permanecerem isolados, os chamadores remotos podem ouvir apenas o som de um pequeno viva-voz ou do microfone do notebook, enquanto as pessoas na sala podem ter dificuldade para ouvir o chamador com clareza. Em uma sala grande, isso pode levar a baixo volume, eco, má inteligibilidade da fala e comunicação ineficiente.

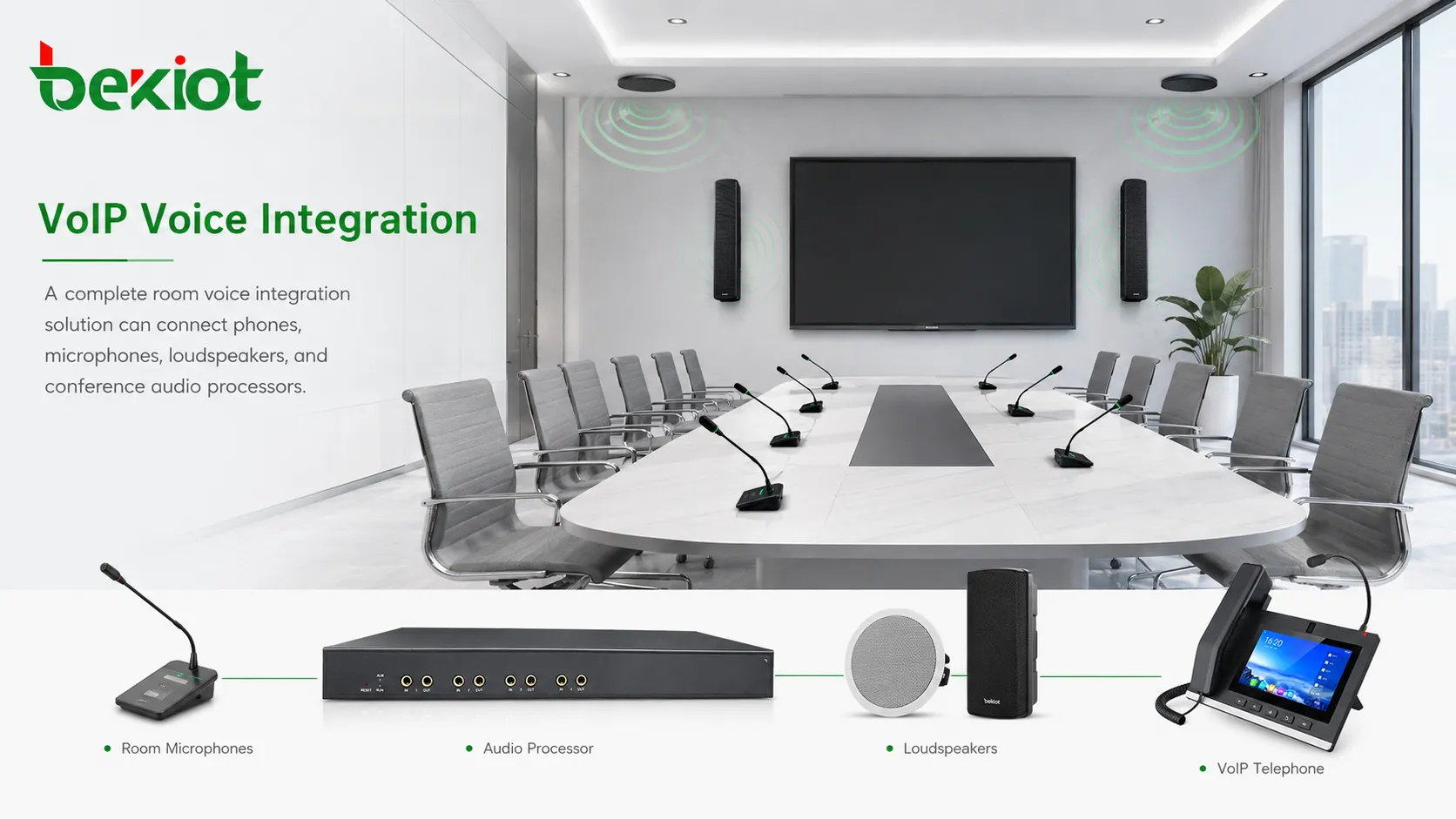

Ao conectar a voz telefônica ao mixer, a sala pode usar seus microfones, alto-falantes, amplificadores e processador de áudio existentes. Os usuários remotos podem entrar na sala por meio de uma chamada telefônica normal, ramal SIP, console de despacho, ramal móvel ou linha externa. O sistema de áudio da sala torna-se parte do fluxo de trabalho de comunicação, em vez de permanecer um sistema de som separado.

A Lógica Técnica Central

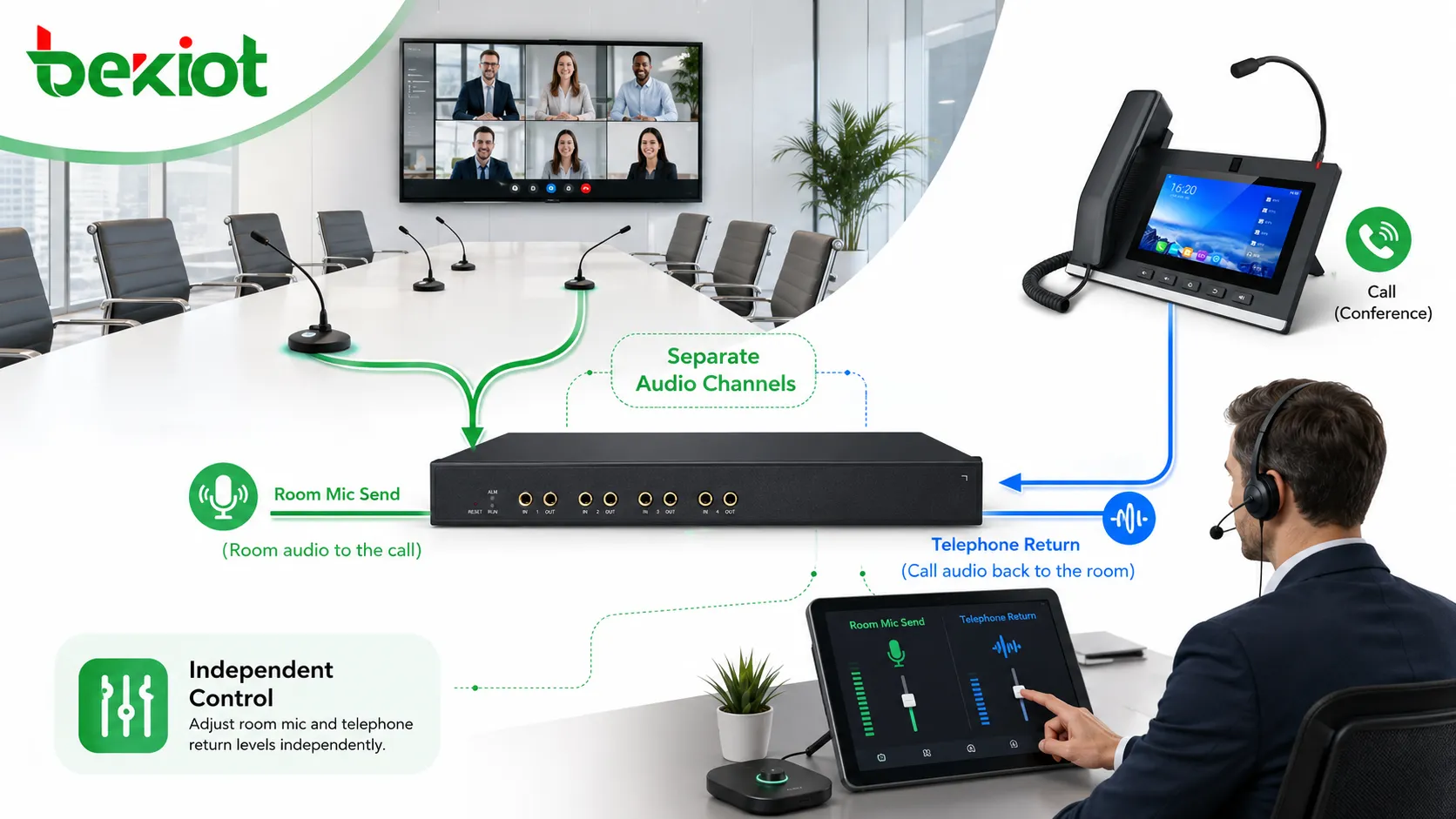

Toda a solução é baseada em dois caminhos de áudio independentes. O primeiro caminho envia o áudio selecionado da sala para o sistema telefônico. O segundo caminho envia o áudio telefônico de volta ao sistema de som da sala.

Na maioria dos casos, o mixer fornece uma saída AUX, saída de grupo, saída de matriz, saída de gravação ou saída de linha dedicada. Esse sinal pode ser enviado para um gateway de áudio SIP ou para um computador executando um softphone. O áudio de retorno do lado telefônico é então conectado a um canal de entrada do mixer, onde pode ser controlado como uma fonte de áudio normal.

Como o SIP é um protocolo de voz aberto e amplamente adotado, essa integração pode funcionar com muitas plataformas IPPBX, sistemas de comunicação unificada, sistemas de despacho, servidores SIP, gateways VoIP e redes de voz em nuvem ou privadas. O cabeamento e a configuração exatos podem variar, mas o princípio é o mesmo: o áudio analógico ou digital da sala é convertido em uma chamada SIP.

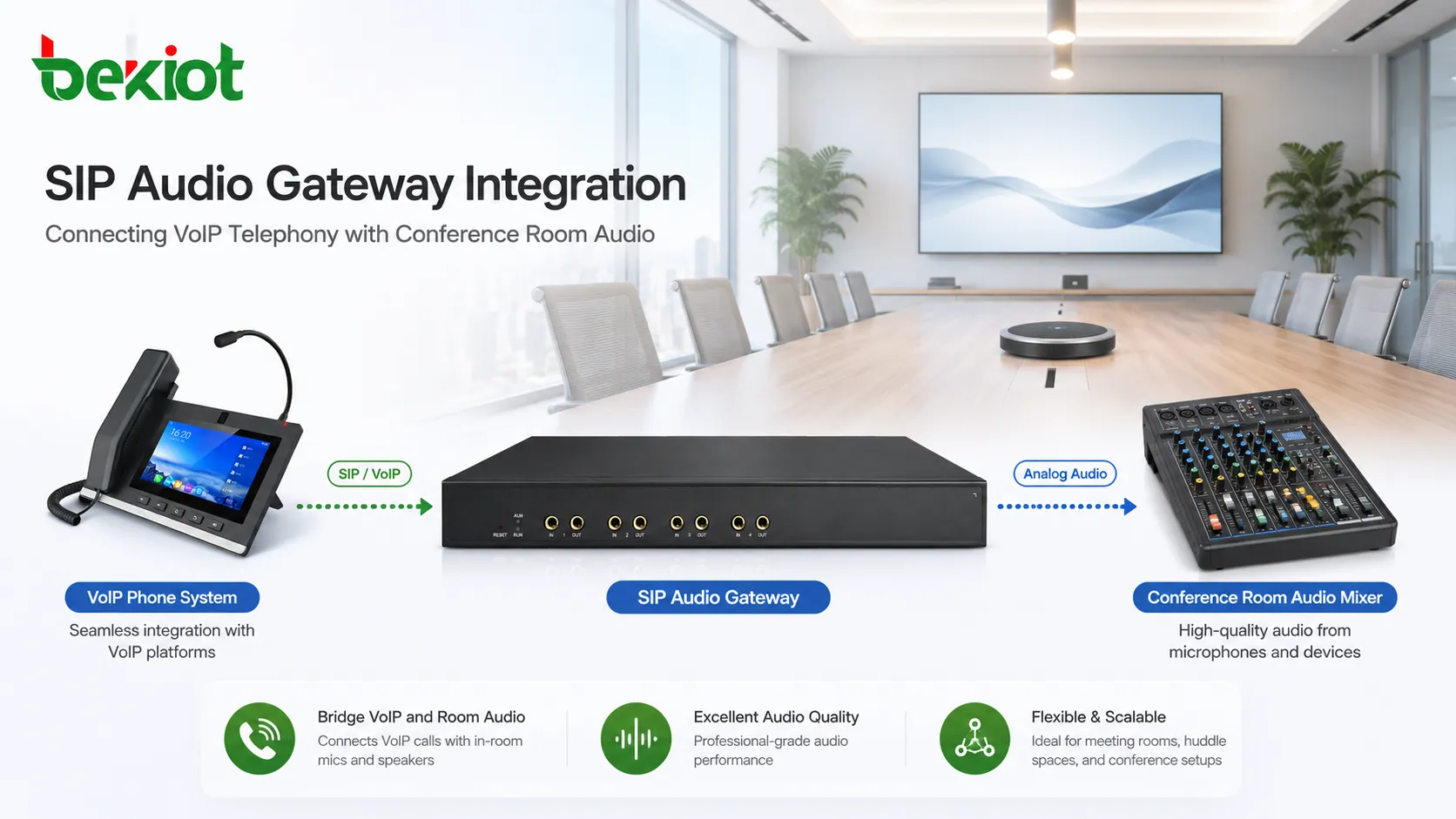

Método Um: Usando um Gateway de Áudio SIP

Como o gateway funciona

Um gateway de áudio SIP é geralmente o método preferido para instalações fixas e profissionais. Ele fornece interfaces de entrada e saída de áudio e pode se registrar no sistema telefônico como um ramal SIP. Assim que o registro é concluído, o sistema de áudio da sala de conferências se torna um endpoint de voz discável.

Por exemplo, um operador pode discar o ramal atribuído ao gateway de áudio. O gateway pode atender a chamada automaticamente, enviar o áudio selecionado da sala para o chamador e reproduzir a voz do chamador através do sistema de som da sala. Isso cria uma ponte de áudio estável entre a rede VoIP e o local físico.

Essa abordagem é especialmente útil quando a sala precisa ser chamada com frequência, quando é necessária uma resposta não supervisionada ou quando o sistema deve ser gerenciado pela plataforma de comunicação em vez de por um usuário de computador local.

Lógica de cabeamento típica

A saída AUX, a saída de matriz ou a saída de áudio selecionada do mixer é conectada à entrada de áudio do gateway SIP. Isso permite que os microfones e o áudio da sala selecionados pelo mixer entrem no sistema telefônico.

A saída de áudio do gateway SIP é conectada a um canal de entrada do mixer. Isso permite que o áudio telefônico seja controlado pelo mixer como qualquer outra fonte de som. O operador pode ajustar o volume, silenciar o canal, roteá-lo para os alto-falantes, enviá-lo para gravação ou incluí-lo em um caminho de transmissão.

Para ambientes profissionais, o cabeamento de áudio balanceado é preferido quando disponível. A conexão balanceada ajuda a reduzir interferências, ruído e perda de sinal, especialmente quando a distância do cabo é longa ou quando a sala contém muitos dispositivos elétricos, cabos de alimentação, amplificadores, telas ou equipamentos de controle.

Onde este método é adequado

O método do gateway é adequado para centros de comando, salas de reunião de emergência, salas de conferência empresariais, salões de treinamento, centros de despacho, salas de reunião governamentais, instalações de conferência em hotéis, salas de controle industrial e outros locais fixos onde o sistema precisa operar de forma confiável por um longo período.

Também é uma boa escolha quando o projeto exige gerenciamento claro de ramais, atendimento automático, comportamento estável de chamadas, manutenção centralizada, gravação de chamadas e integração com uma plataforma IPPBX ou de comunicação unificada. Como o gateway funciona como um endpoint SIP dedicado, ele não depende do notebook do usuário, do status do aplicativo, da placa de som ou das configurações de áudio do sistema operacional.

Método Dois: Usando um Softphone

Como o método do softphone funciona

Um softphone é um cliente telefônico baseado em software instalado em um computador, tablet ou dispositivo móvel. Muitos sistemas IPPBX e de comunicação unificada suportam o registro de softphones, permitindo que o dispositivo funcione como um ramal SIP.

Neste método, o computador que executa o softphone torna-se a ponte entre a rede telefônica e o sistema de áudio da sala. O mixer envia o áudio da sala para a entrada de microfone, entrada de linha, interface de áudio USB ou placa de som externa do computador. A saída de áudio do computador é então conectada de volta a um canal de entrada do mixer.

Quando o softphone atende ou inicia uma chamada, o chamador remoto pode ouvir o áudio enviado pelo mixer, enquanto a voz do chamador é retornada ao mixer e reproduzida através dos alto-falantes da sala ou zonas de áudio selecionadas.

Pontos de conexão a considerar

A interface de áudio do computador é frequentemente diferente da interface de áudio profissional de um mixer. Um notebook pode usar um conector de áudio de 3,5 mm, placa de som USB, dispositivo de áudio Bluetooth ou interface de áudio externa, enquanto um mixer pode usar TRS de 6,35 mm, XLR, RCA, bloco de terminais ou entrada e saída de linha balanceada.

Por isso, o cabo deve ser selecionado ou fabricado corretamente. O nível de sinal também deve ser verificado. A entrada de microfone, entrada de linha, saída AUX, saída de fone de ouvido e saída de alto-falante podem ter diferentes níveis de sinal e impedância. Uma correspondência incorreta pode causar baixo volume, distorção, eco, zumbido ou ruído de fundo.

Onde este método é útil

O método do softphone é útil para reuniões temporárias, pequenas salas de conferência, implantação móvel, testes, demonstrações, treinamento remoto e projetos onde não há um gateway de áudio SIP dedicado disponível.

No entanto, geralmente é menos adequado para locais não supervisionados ou críticos. A estabilidade depende do computador, sistema operacional, cliente softphone, placa de som, conexão de rede, status de energia e operação do usuário. Para implantação profissional de longo prazo, um gateway de áudio SIP dedicado geralmente é mais fácil de gerenciar.

Escolhendo o Melhor Método de Integração

Arquitetura de Solução Recomendada

Para um sistema profissional fixo, a arquitetura recomendada é usar um gateway de áudio SIP ou uma interface de áudio compatível com SIP conectada ao mixer ou processador de áudio. O gateway se registra no IPPBX, servidor SIP, plataforma de despacho ou plataforma de comunicação unificada como um ramal normal.

Quando um usuário remoto, operador de despacho, chamador externo ou ramal móvel liga para o número atribuído, o sistema de áudio da sala pode participar da chamada. O mixer ou processador de áudio controla o áudio do lado da sala, enquanto a plataforma de comunicação gerencia a discagem, roteamento, permissões, conexão de chamadas, gravação e gerenciamento de ramais.

Para uso temporário ou de pequena escala, um softphone e uma interface de áudio de computador podem ser usados como uma solução rápida. No entanto, a correspondência de cabos, a configuração da placa de som, o controle de volume e o comportamento do eco devem ser testados cuidadosamente antes da operação real.

Considerações Importantes para a Implantação

Separar os caminhos de envio e retorno

O áudio enviado do mixer para o sistema telefônico e o áudio retornado do sistema telefônico para o mixer devem ser tratados como dois caminhos separados. Isso ajuda a evitar realimentação, eco e loops de áudio não controlados.

Um plano de roteamento claro deve definir quais microfones são enviados para o sistema telefônico, se o áudio telefônico deve retornar aos alto-falantes da sala e se algum canal deve ser excluído da saída mix-minus.

Controlar eco e realimentação

Se os alto-falantes da sala forem captados novamente pelos microfones e enviados de volta ao lado telefônico, pode ocorrer eco. Em salas grandes, o problema pode se tornar mais óbvio devido à distância dos alto-falantes, reflexão da sala, posicionamento dos microfones e nível de ganho.

Uma solução prática é usar o roteamento adequado do mixer, cancelamento de eco, volume mais baixo dos alto-falantes próximos aos microfones, microfones direcionais ou um processador de áudio para conferências. Para instalações profissionais, os testes devem ser feitos com microfones reais, alto-falantes reais e cenários de chamada reais.

Corresponder níveis de sinal e conectores

Os dispositivos de áudio profissionais e as interfaces de computador de consumo nem sempre usam o mesmo nível de sinal. A saída balanceada de um mixer pode não corresponder diretamente à entrada de microfone de um computador. Uma correspondência incorreta pode criar ruído, recorte, áudio fraco ou volume instável.

Antes da instalação final, verifique se a interface é balanceada ou não balanceada, se é nível de microfone ou de linha, mono ou estéreo, e se o tipo de conector é XLR, TRS, RCA, 3,5 mm, bloco de terminais ou outro formato.

Configuração de Rede e SIP

A conexão de áudio é apenas uma parte da solução. O endpoint SIP também deve se registrar corretamente na plataforma de comunicação. A rede deve permitir a sinalização SIP e a transmissão de mídia RTP entre o gateway ou softphone e o IPPBX, servidor SIP ou plataforma de despacho.

Para redes privadas, isso geralmente é simples. Para implantação entre sites, VPN, SBC, travessia NAT, regras de firewall ou configuração SIP segura podem ser necessárias. A equipe do projeto deve confirmar o planejamento dos números de ramal, a compatibilidade de codecs, o modo DTMF, o intervalo de registro, o modo de transporte e o caminho de mídia antes da comissionamento.

Se o sistema for usado em comando de emergência ou despacho operacional, a confiabilidade da rede se torna mais importante. Links de rede redundantes, energia de backup, switches estáveis e um planejamento claro de endereços IP podem reduzir o risco de interrupção de chamadas durante reuniões importantes ou eventos de emergência.

Comissionamento e Testes de Aceitação

Após a conclusão do cabeamento e do registro SIP, o sistema deve ser testado em condições operacionais reais. Um teste básico deve incluir chamadas recebidas, chamadas efetuadas, atendimento automático, captação de microfones da sala, áudio de retorno telefônico, controle de mute, ajuste de volume e estabilidade de chamadas de longa duração.

O instalador também deve verificar se o chamador pode ouvir claramente o orador na sala, se a sala pode ouvir claramente o chamador e se há eco, realimentação, atraso, recorte ou ruído de fundo. Os testes não devem se limitar a uma única chamada curta. Diferentes posições de microfone, níveis de alto-falante e distâncias de fala devem ser verificados.

Para projetos que envolvem gravação, transmissão ou vinculação de despacho, o teste de aceitação também deve confirmar se o áudio telefônico está incluído no caminho de saída correto, se o áudio da sala é gravado corretamente e se as chamadas de emergência ou prioritárias podem ser tratadas de acordo com o fluxo de trabalho planejado.

Usando a Mesma Lógica com Processadores de Áudio

Muitas salas de reunião modernas não usam mais um mixer analógico tradicional. Em vez disso, usam um processador de áudio para conferências, DSP, processador de matriz ou sistema de áudio digital. O princípio de integração ainda é semelhante.

O processador fornece uma saída de áudio para o sistema telefônico e recebe o áudio de retorno telefônico através de um canal de entrada. A diferença está principalmente no tipo de interface, configuração de roteamento, capacidade de cancelamento de eco e método de controle de software.

Para projetos que envolvem comunicação unificada, despacho, comando de emergência ou reuniões híbridas, isso torna o processador de áudio uma parte importante da solução de voz geral. Ele pode gerenciar microfones, alto-falantes, gravação, chamadores remotos e roteamento de áudio da sala de uma forma mais centralizada.

Manutenção e Operação de Longo Prazo

Após a entrega do sistema, o número do ramal, a conta SIP, o diagrama de cabeamento, o nome do canal do mixer, o tipo de cabo e a lógica de roteamento devem ser documentados claramente. Isso ajuda as equipes de manutenção futuras a entender como o sistema telefônico e o sistema de áudio estão conectados.

Para instalações fixas, é útil etiquetar o canal do mixer usado para o áudio de retorno telefônico e a saída usada para o áudio de envio telefônico. Isso reduz o risco de alterações acidentais de volume ou remoção de cabos durante a manutenção posterior da sala.

Testes periódicos também são recomendados, especialmente em centros de comando, salas de reunião de emergência e instalações onde o sistema não é usado todos os dias, mas deve funcionar imediatamente quando necessário. Um breve teste de chamada agendado pode confirmar que o registro SIP, o caminho de áudio, a saída dos alto-falantes e a captação dos microfones permanecem normais.

FAQ

Um sistema telefônico pode ser conectado diretamente a um mixer?

Normalmente, não deve ser conectado diretamente sem um dispositivo de conversão de áudio ou caminho de softphone. Um sistema telefônico usa sinalização SIP e codecs de voz, enquanto um mixer usa sinais de áudio analógicos ou digitais. Um gateway, softphone ou interface compatível é necessário para fazer a ponte entre os dois sistemas.

Uma conexão de áudio balanceada é necessária?

Nem sempre é obrigatória, mas é recomendada para salas profissionais, cabos mais longos ou ambientes com ruído elétrico. O cabeamento balanceado pode reduzir interferências e melhorar a estabilidade do áudio.

Esta solução pode funcionar com um sistema de comando de emergência?

Sim. O mesmo método de integração pode ser usado em salas de comando de emergência, centros de despacho e salas de controle. A plataforma telefônica pode conectar chamadas de campo, linhas externas, ramais SIP ou usuários móveis ao sistema de áudio da sala.

O que deve ser testado antes da entrega?

O sistema deve ser testado quanto à conexão de chamadas, captação de microfones da sala, áudio de retorno telefônico, eco, realimentação, nível de volume, atendimento automático, comportamento de roteamento e estabilidade de longa duração. Se a gravação ou a vinculação de despacho for necessária, esses fluxos de trabalho também devem ser testados.
