No comando de emergência, segurança pública, energia, transporte, parques industriais, mineração, aeroportos, portos, utilidades e gestão de grandes instalações, os sistemas de intercomunicação por rádio têm sido há muito tempo a base da comunicação na linha de frente. Os rádios bidirecionais são simples, rápidos e familiares. Os operadores pressionam o botão PTT, falam para um grupo e as equipes de campo podem receber instruções imediatamente sem abrir um aplicativo ou procurar um contato.

No entanto, o trabalho de comando moderno não está mais limitado à voz do rádio. Os centros de despacho agora precisam conectar pessoas, plataformas, dispositivos, alarmes, mapas, câmeras, sistemas de sonorização, telefones IP, terminais móveis e centros de comando remotos. Um sistema tradicional apenas por rádio ainda pode ser confiável para voz em grupo, mas não pode participar facilmente de fluxos de trabalho digitais, a menos que uma camada de gateway seja adicionada.

Um gateway de rádio trunked ou gateway RoIP fornece essa camada de integração. Ele ajuda a trazer a comunicação por rádio para um ambiente de comando baseado em IP, permitindo que despachantes coordenem usuários de rádio de campo juntamente com sistemas SIP, plataformas de vídeo, sistemas de alarme, transmissão e recursos de comunicação 4G/5G.

Quando a Comunicação por Voz se Torna Colaboração Operacional

Os sistemas tradicionais de rádio trunked são projetados para resolver um problema específico: comunicação rápida por voz em grupo. Isso ainda é valioso no campo, especialmente quando os trabalhadores precisam de consciência com as mãos livres, entrega rápida de comandos e operação simples sob pressão. Em muitos ambientes industriais e de emergência, o rádio continua sendo mais prático do que ligações telefônicas comuns.

A limitação aparece quando o centro de comando precisa fazer mais do que falar. Por exemplo, um sistema de alarme pode detectar uma intrusão, uma plataforma de vídeo pode exibir uma imagem ao vivo, um mapa GIS pode mostrar a localização de uma equipe de campo e um sistema de sonorização pode precisar transmitir um aviso. Se a rede de rádio estiver isolada, o despachante deve traduzir manualmente todas essas informações em instruções de voz e retransmiti-las aos usuários de rádio.

Isso cria uma lacuna entre os sistemas digitais e a execução na linha de frente. A plataforma de comando pode “ver” o evento, mas não pode alcançar diretamente as pessoas que precisam responder. A integração de gateway ajuda a fechar essa lacuna, convertendo a comunicação por rádio em parte de um fluxo de trabalho operacional mais amplo.

O Problema Central: Redes Isoladas Retardam a Resposta

Em muitos projetos, diferentes sistemas são construídos em momentos diferentes por diferentes fornecedores. O sistema de rádio pode pertencer ao departamento de segurança, o sistema de telefone IP pode pertencer à TI, a plataforma de vídeo pode pertencer à equipe de vigilância e o sistema de alarme pode fazer parte da automação predial. Cada sistema pode funcionar sozinho, mas eles não se comunicam naturalmente entre si.

Durante as operações diárias, essa separação pode causar apenas inconveniência. Durante uma emergência, pode se tornar um sério problema de resposta. Um alarme de incêndio, aviso de vazamento químico, incidente em túnel, falha de equipamento ferroviário ou intrusão de perímetro podem exigir comunicação imediata entre departamentos. Se o despachante precisar operar vários sistemas independentes manualmente, a eficiência da resposta é reduzida.

Barreiras comuns de comunicação em projetos reais

Os usuários de rádio muitas vezes não conseguem falar diretamente com os usuários de telefone IP. As plataformas de despacho SIP podem não conseguir participar dos grupos de conversa de rádio. Os sistemas de alarme podem não conseguir acionar notificações de rádio automaticamente. Os operadores de videovigilância podem precisar ligar para outra pessoa para informar as equipes de rádio sobre o que veem na tela.

Essas barreiras aumentam o número de etapas manuais na cadeia de resposta. Cada etapa extra cria atraso e cada retransmissão pode causar perda de informação. Uma arquitetura baseada em gateway reduz essas barreiras criando uma conexão controlada entre redes de rádio e sistemas de comunicação IP.

Por que a simples cobertura de rádio não é suficiente

Uma boa cobertura de rádio significa apenas que os usuários de rádio podem se comunicar dentro do sistema de rádio. Isso não significa que o sistema de rádio esteja integrado com o resto do ambiente de comando. Os requisitos modernos de despacho incluem chamadas entre redes, vinculação de grupos, gravação, comunicação acionada por eventos, acesso remoto e coordenação com outras plataformas.

Portanto, o planejamento da cobertura e a integração do sistema devem ser considerados em conjunto. Uma rede de rádio que cobre o local, mas permanece isolada, ainda pode falhar em apoiar efetivamente a colaboração de comando.

A Camada de Gateway em uma Arquitetura Convergente

Um gateway de rádio atua como uma ponte entre o mundo do rádio e o mundo da comunicação IP. Ele pode conectar rádios analógicos, sistemas trunked digitais, estações base de rádio, plataformas de despacho SIP, sistemas IP PBX, sistemas de gravação, plataformas PTT de rede pública e software de comando. Dependendo do projeto, pode lidar com conversão de áudio, sinalização SIP, controle PTT, ponte de grupos, acesso a gravação e vinculação de plataformas.

Em uma implantação prática, o gateway não substitui o sistema de rádio. Em vez disso, ele estende o valor dos ativos de rádio existentes. Os rádios, estações base e hábitos dos usuários podem continuar a existir, enquanto o gateway permite que esses ativos participem do despacho baseado em IP e da colaboração multissistema.

Comunicação de Rádio para SIP

Muitas plataformas de comando e sistemas de comunicação IP usam SIP como um protocolo de sinalização padrão. Ao conectar canais de rádio a sistemas baseados em SIP, o gateway permite que usuários de rádio e usuários IP se comuniquem por meio de fluxos de trabalho de despacho controlados.

Isso é útil em salas de serviço, centros de controle, salas de comando de emergência, centros de operações industriais e plataformas de gestão multissite. Os despachantes podem coordenar usuários de rádio a partir de uma interface de software, console SIP, telefone IP ou plataforma de comunicação unificada.

Controle PTT e Coordenação de Grupos de Conversa

A comunicação Push-to-talk é diferente das chamadas telefônicas comuns full-duplex. Normalmente, apenas um usuário fala por vez, enquanto os outros ouvem. Quando a comunicação por rádio é conectada a plataformas SIP ou IP, o gateway deve lidar com o controle PTT cuidadosamente.

As funções importantes podem incluir solicitação de direito de fala, liberação de direito de fala, detecção de portadora, ativação de áudio, seleção de grupo, mapeamento de canal e prioridade de emergência. Sem a lógica PTT adequada, a comunicação entre redes pode se tornar instável ou confusa.

Transformando Eventos em Comunicação Acionável

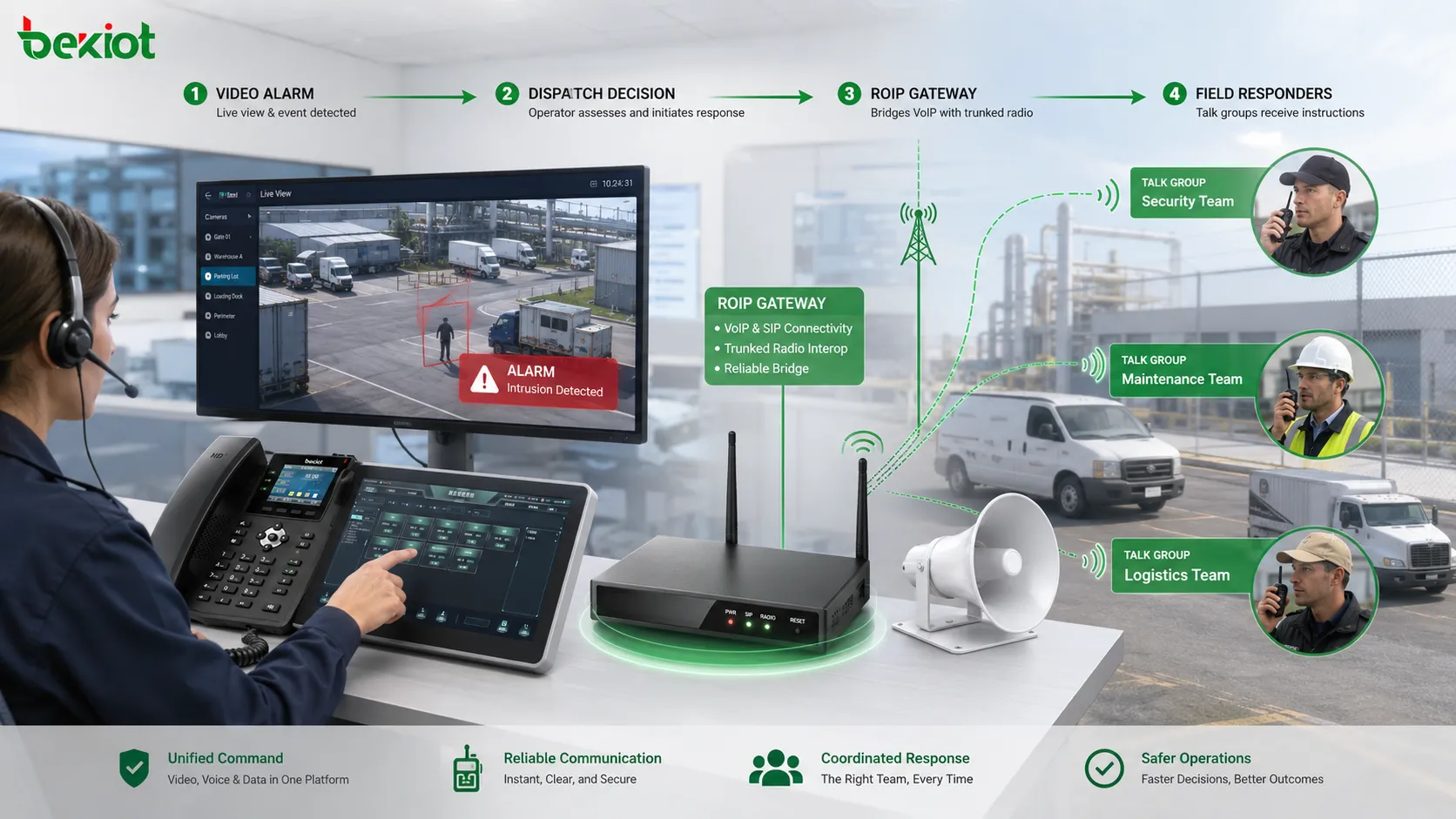

O maior valor da integração de gateway aparece quando a comunicação se torna orientada a eventos. Em um sistema tradicional, o despachante vê um evento e então chama manualmente ou transmite instruções. Em um sistema integrado, alarmes, vídeo, GIS e lógica de despacho podem ser conectados à comunicação por rádio de forma mais direta.

Por exemplo, quando um alarme de perímetro é acionado em um parque industrial, a plataforma pode exibir a visão da câmera, identificar a equipe de patrulha mais próxima e notificar o grupo de rádio correto. Quando ocorre um incidente em túnel, o sistema pode vincular os feeds de vídeo, despachar a equipe de manutenção, transmitir instruções e gravar o processo de comunicação. Quando um alarme de fábrica química é acionado, o centro de comando pode chamar o grupo de rádio de emergência e ativar avisos de sonorização por meio de procedimentos coordenados.

Da Notificação de Alarme ao Encerramento da Resposta

Um fluxo de trabalho de comando forte deve incluir detecção, confirmação, despacho, resposta, gravação e revisão. O gateway ajuda na parte de despacho e comunicação deste ciclo. Ele garante que as equipes de campo corretas possam ser alcançadas por meio de seus dispositivos de rádio existentes.

Após o evento, os registros de voz, a atividade do grupo, o histórico de alarmes e as ações do operador podem apoiar a revisão e o rastreamento de responsabilidades. Isso melhora não apenas a resposta em tempo real, mas também a gestão de longo prazo.

Reduzindo a Dependência de Retransmissão Manual

A retransmissão manual ainda é comum em muitas salas de comando. Um operador vê um alarme, liga para outra pessoa, aguarda a confirmação e então pede a outra pessoa para notificar a equipe de campo. Esse processo pode funcionar em incidentes pequenos, mas torna-se ineficiente durante eventos de múltiplos pontos.

A integração de gateway reduz a necessidade de transferência manual repetida. A plataforma pode conectar ações de comunicação com a lógica real do evento, permitindo que o centro de comando responda mais rapidamente e com menos etapas desnecessárias.

Estendendo a Comunicação por Rádio Entre Sites e Regiões

Os sistemas de rádio tradicionais são frequentemente limitados pela cobertura local. Uma fábrica, seção ferroviária, zona de aeroporto, túnel, campus ou área portuária pode ter sua própria cobertura de rádio, mas a comunicação se torna mais difícil quando as equipes se movem para fora dessa área ou quando vários sites precisam de comando unificado.

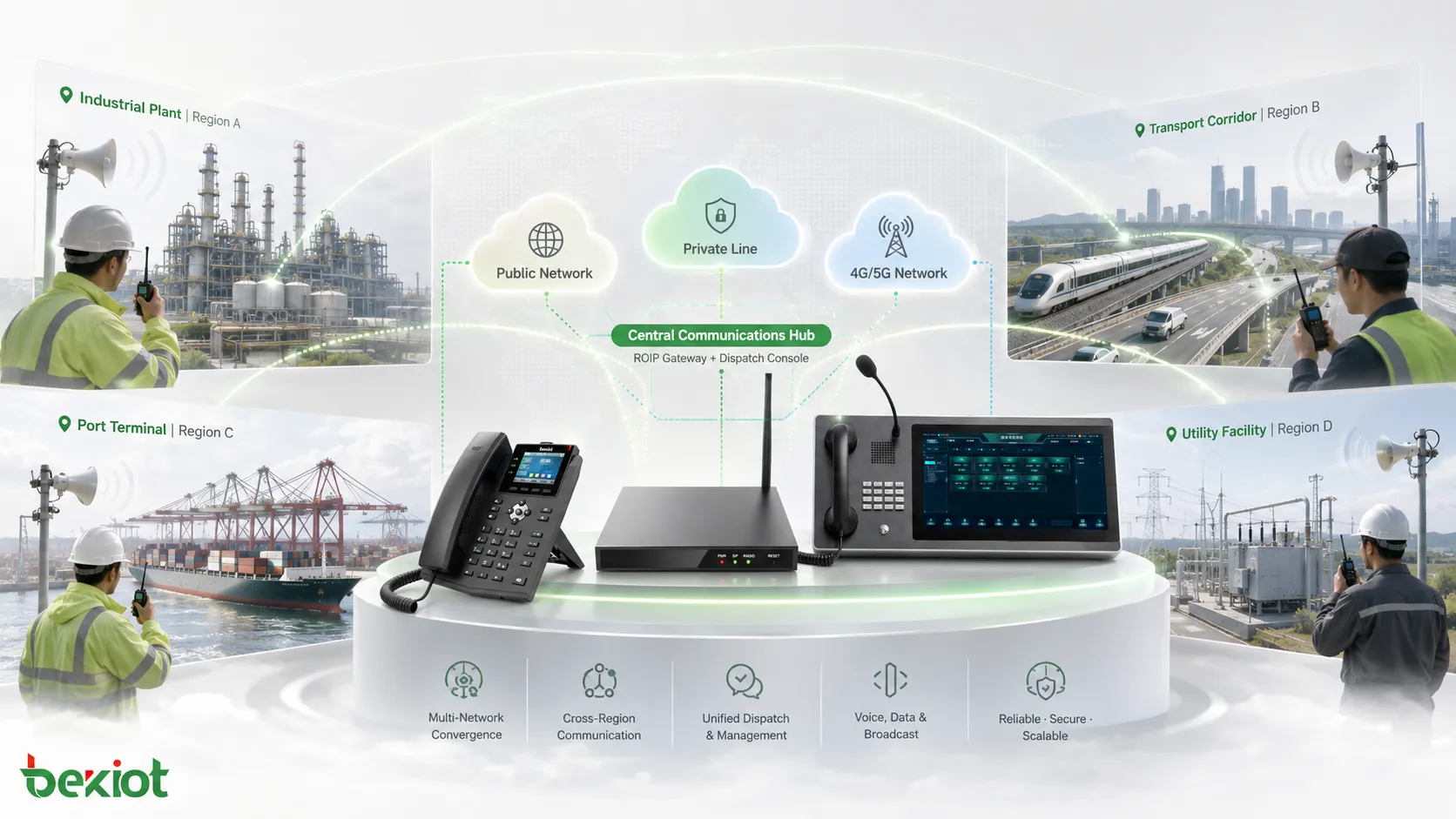

A integração de gateway pode estender a comunicação por rádio por meio de redes IP, linhas privadas, VPNs, redes 4G/5G ou plataformas de despacho. Isso permite que grupos de rádio locais sejam conectados a centros de comando remotos, plataformas de gestão regional ou outros sites.

Coordenação de Comando Multissite

Para organizações com várias filiais, áreas de construção, estações, armazéns, subestações ou zonas industriais, um gateway pode ajudar a conectar sistemas de rádio locais em uma arquitetura de comando centralizada. Os usuários de rádio locais podem manter seus terminais familiares, enquanto os gestores ganham visibilidade de comunicação mais ampla.

Isso é especialmente valioso para redes de energia, linhas de transporte, parques logísticos, portos, áreas de mineração e centros de operação de cidades inteligentes, onde as equipes estão distribuídas por grandes áreas.

Extensão de Rede Pública para Equipes Móveis

Quando os usuários de campo se movem para fora da cobertura de rádio privada, o PTT de rede pública ou a comunicação 4G/5G podem servir como uma camada de extensão. Um design convergente pode permitir que usuários de rede pública, usuários de despacho SIP e usuários de rádio privado participem de fluxos de trabalho coordenados.

Isso não significa que as redes públicas devam substituir o rádio privado em todas as aplicações críticas. Em vez disso, significa que diferentes camadas de comunicação podem se complementar de acordo com a cobertura, confiabilidade, custo e prioridade operacional.

Componentes Típicos do Sistema

Uma solução de comunicação convergente completa pode incluir terminais de rádio, estações base de rádio, gateways RoIP, servidores SIP, plataformas IP PBX, software de despacho, plataformas de videovigilância, sistemas de alarme, sistemas de sonorização, servidores de gravação, mapas GIS, terminais móveis e clientes de centro de comando remoto.

O gateway é apenas uma parte do sistema, mas é frequentemente a parte chave que permite a interconexão. Sem o gateway, o sistema de rádio permanece separado da plataforma digital. Com o gateway, os usuários de rádio podem ser integrados em uma arquitetura de comando mais ampla.

Camada de Rádio

A camada de rádio inclui rádios portáteis, rádios veiculares, estações base, repetidores e sistemas de rádio trunked. Ela fornece comunicação de voz direta no campo e permanece importante em ambientes onde os telemóveis ou aplicativos não são suficientes.

Dependendo do setor, o sistema de rádio pode ser analógico, digital convencional ou trunked. Pode usar diferentes planos de canal, grupos ou regras de despacho. Esses detalhes devem ser considerados antes da integração do gateway.

Camada de Comunicação IP

A camada IP pode incluir servidores SIP, telefones IP, consoles de despacho, plataformas de gravação, sistemas PTT de rede pública e software de centro de comando. Esta camada fornece controle de comunicação flexível, acesso remoto, integração de plataforma e gestão digital.

Quando a comunicação por rádio e IP está conectada corretamente, os operadores podem coordenar os usuários de campo de forma mais eficiente e conectar a comunicação com outros sistemas de negócios.

Camada de Vinculação de Aplicações

A camada de aplicação inclui vídeo, alarmes, GIS, controle de acesso, automação predial, planos de emergência, ordens de serviço e sistemas de gestão de incidentes. Esta camada transforma a comunicação em um fluxo de trabalho de resposta, em vez de uma função de voz independente.

Em projetos modernos, essa camada de vinculação de aplicações é frequentemente onde o valor comercial se torna mais visível.

Arquitetura Recomendada para Implantação de Projetos

Uma arquitetura prática deve ser projetada de acordo com o fluxo de trabalho do site, não apenas de acordo com as listas de equipamentos. Os engenheiros devem definir quais grupos de rádio precisam se conectar a quais usuários de despacho, quais alarmes exigem vinculação automática, quais sites exigem acesso de comando remoto e quais caminhos de comunicação precisam de redundância.

Para projetos que envolvem integração de rádio para IP, atualização de despacho de rádio, convergência de comunicação público-privada ou vinculação de comando baseada em SIP, a tecnologia RoIP é comumente usada como a ponte entre as redes de rádio de campo e as plataformas IP.

Solução de produto relacionada: Gateway Becke RoIP

Ao selecionar uma solução RoIP, as equipes do projeto devem revisar a compatibilidade da interface de rádio, o suporte SIP, o controle PTT, a qualidade de áudio, a capacidade do canal, o ambiente de implantação, a confiabilidade da rede, os requisitos de vinculação de alarmes e as necessidades de manutenção de longo prazo.

Cenários de Implantação em Todos os Setores

A integração baseada em gateway é adequada para qualquer ambiente onde os usuários de rádio devem ser conectados a plataformas de comando ou outros sistemas de comunicação. A arquitetura é especialmente útil em segurança pública, gestão de emergências, parques químicos, usinas de energia, subestações, túneis, trânsito ferroviário, aeroportos, portos, minas, campi, parques industriais e grandes instalações comerciais.

Resposta a Emergências e Segurança Pública

As equipes de emergência podem chegar de diferentes departamentos com diferentes sistemas de rádio. Um design baseado em gateway pode ajudar os postos de comando locais a conectar grupos de rádio, usuários de despacho SIP e equipes de apoio remotas. Isso melhora a coordenação quando o tempo é limitado e as condições de comunicação são complexas.

Na resposta a desastres, os postos de comando temporários podem usar a integração de gateway para conectar usuários de rádio locais a um centro de comando remoto. Instruções de voz, relatórios de status e atualizações de campo podem ser transmitidos por meio de um fluxo de trabalho mais organizado.

Operações de Energia, Química e Indústria

Em locais de energia e química, os eventos de segurança exigem comunicação rápida e precisa. Um alarme de gás, falha de equipamento, aviso de incêndio ou intrusão em área restrita podem precisar de notificação imediata às equipes de manutenção, agentes de segurança e operadores de sala de controle.

Ao vincular plataformas de alarme, sistemas de vídeo e grupos de rádio através de um gateway, o centro de comando pode encurtar o caminho da detecção do evento à resposta de campo.

Sistemas de Transporte, Portos e Ferrovias

Os ambientes de transporte geralmente incluem equipes distribuídas, veículos em movimento, pessoal de estação, trabalhadores de manutenção e operadores de centro de controle. A comunicação por rádio continua importante, mas muitas vezes deve trabalhar em conjunto com vídeo, GIS, informações aos passageiros, sonorização e sistemas de resposta a emergências.

A integração de gateway permite que os grupos de rádio se tornem parte de uma plataforma de comando unificada, melhorando a coordenação entre rotas, estações, depósitos, pátios e salas de controle.

Pontos Chave de Design Antes da Implementação

Antes da implantação, os engenheiros devem mapear todo o fluxo de trabalho de comunicação. Isso inclui grupos de usuários, canais de rádio, contas SIP, funções de despacho, regras de vinculação de alarmes, requisitos de gravação, caminhos de rede e configurações de prioridade de emergência.

O design do sistema deve evitar conectar tudo a todos. Uma boa comunicação de comando depende de uma estrutura clara. A mensagem certa deve chegar ao grupo certo no momento certo, enquanto a comunicação desnecessária entre grupos deve ser controlada.

Mapeamento de Grupo e Design de Permissões

Diferentes equipes podem exigir diferentes permissões de comunicação. Equipes de segurança, equipes de manutenção, equipes de emergência, equipes de produção, pessoal de gestão e supervisores remotos não devem sempre compartilhar o mesmo grupo de comunicação.

O gateway e a plataforma de despacho devem suportar mapeamento de grupo planejado, acesso baseado em funções e caminhos de comunicação controlados. Isso ajuda a reduzir a sobrecarga de comunicação e evita operações não autorizadas.

Qualidade de Áudio e Teste de Interface

A integração de rádio não é apenas uma tarefa de configuração de software. O nível de entrada e saída de áudio, impedância, gatilho PTT, detecção de portadora, aterramento, fiação do conector e atraso devem ser testados com equipamento real.

Diferentes marcas e sistemas de rádio podem se comportar de maneira diferente. Uma conexão bem-sucedida em laboratório nem sempre garante uma operação de campo estável, portanto, os testes no local são importantes.

Planejamento de Confiabilidade e Backup

Para projetos críticos, o sistema deve incluir energia de reserva, caminhos de rede redundantes, controle de acesso seguro, logs de operação e procedimentos de recuperação após interrupção. Se o gateway for usado para comunicação de emergência, sua posição de implantação, fonte de energia e conexão de rede devem ser protegidas.

A confiabilidade da comunicação deve ser verificada sob condições realistas, incluindo rede fraca, tráfego intenso, chamadas de múltiplos usuários, rajadas de alarme e recuperação de energia.

Considerações de Operação e Manutenção

Após a instalação, o sistema deve ser documentado claramente. A documentação deve incluir o mapeamento do grupo de rádio, definições de canal do gateway, informações da conta SIP, etiquetagem de cabos, topologia de rede, regras de vinculação de alarmes, funções de permissão e procedimentos de solução de problemas.

Os operadores também devem ser treinados para entender quando usar chamadas de rádio, chamadas SIP, despacho de grupo, vinculação de alarmes e escalada de emergência. Um sistema poderoso ainda pode falhar operacionalmente se os usuários não conhecerem o fluxo de trabalho correto.

Inspeção de Rotina

A manutenção de rotina deve incluir testes de canal de rádio, verificações de registro SIP, monitoramento do status do gateway, verificação de gravação, testes de vinculação de alarmes e exercícios de comunicação de backup. Essas verificações ajudam a prevenir falhas ocultas.

Para ambientes industriais e de emergência, os exercícios periódicos são especialmente importantes. Um sistema de comunicação não deve ser testado apenas durante incidentes reais.

Planejamento de Escalabilidade

À medida que a organização cresce, mais canais de rádio, grupos de usuários, sites remotos, câmeras, pontos de alarme e usuários de despacho podem ser adicionados. Uma arquitetura de gateway escalável pode suportar a expansão futura sem redesenhar todo o sistema.

As equipes do projeto devem reservar capacidade de rede, canais de gateway, recursos SIP, licenças de despacho, espaço de gabinete e capacidade de energia sempre que possível.

Valor de Negócio para Integradores e Proprietários

Uma solução baseada em gateway ajuda as organizações a passar da comunicação por rádio isolada para a colaboração de comando integrada. Ela protege o investimento de rádio existente, ao mesmo tempo que adiciona comunicação baseada em IP, vinculação de plataforma, comando remoto, gravação e capacidade de resposta orientada a eventos.

Para integradores de sistemas, isso cria um caminho técnico mais claro para conectar sistemas de rádio, SIP, telefone IP, vídeo, alarme, sonorização e despacho. Reduz o desenvolvimento personalizado repetido e fornece uma arquitetura mais padrão para a entrega de projetos.

Para os proprietários de projetos, o valor é prático: resposta mais rápida, menos etapas de retransmissão manual, fluxos de trabalho de comando mais claros, melhor uso do equipamento existente, coordenação de emergência melhorada e maior escalabilidade a longo prazo.

O futuro da comunicação profissional não é simplesmente mais rádios ou mais telas de software. É uma arquitetura conectada que liga pessoas, sistemas, eventos e informações em uma única cadeia de resposta coordenada.

Perguntas Frequentes

Um gateway pode integrar todos os sistemas de rádio sem personalização?

Não. Os sistemas de rádio podem usar diferentes interfaces, métodos de sinalização, níveis de áudio, controles PTT e lógica de grupo. Testes de compatibilidade e configuração específica do projeto geralmente são necessários.

Todos os alarmes devem ser vinculados a grupos de rádio?

Não. Apenas alarmes importantes devem acionar a comunicação por rádio. Alarmes de baixa prioridade ou frequentes podem causar fadiga de comunicação se forem enviados às equipes de campo sem filtragem.

Os usuários de rádio podem falar diretamente com os usuários de telefone IP?

Sim, se o gateway e a plataforma SIP estiverem configurados para suportar esse fluxo de trabalho. O método exato de chamada depende do design do gateway, da plataforma de despacho, do servidor SIP e da interface de rádio.

Qual é o maior risco na integração de rádio para IP?

O maior risco é assumir que a conexão de protocolo é suficiente. Projetos reais também devem verificar a qualidade do áudio, o comportamento do PTT, as regras do grupo, o atraso, as permissões, a estabilidade da rede e o fluxo de trabalho do operador.

A integração de gateway é adequada apenas para grandes projetos?

Não. Projetos pequenos e médios também podem se beneficiar quando precisam conectar usuários de rádio a telefones IP, software de despacho, alarmes ou usuários de comando remoto. A arquitetura deve ser dimensionada de acordo com o tamanho do site e as necessidades operacionais.

Com que frequência o sistema integrado deve ser testado?

Os sistemas críticos devem ser testados regularmente por meio de inspeções programadas e exercícios de emergência. Os testes devem incluir chamadas de rádio, chamadas SIP, vinculação de alarmes, gravação, energia de reserva e recuperação após interrupção da rede.
