As plataformas offshore e os navios operam em alguns dos ambientes mais exigentes para a comunicação industrial. Vento forte, spray salino, humidade, vibração, ruído de máquinas e atmosferas perigosas impõem requisitos rigorosos sobre como as instruções de voz e as mensagens de alarme são entregues. Nestes cenários, a comunicação não é apenas parte da coordenação diária. É também uma camada crítica para a proteção do pessoal, resposta a emergências e continuidade operacional.
Um sistema PAGA profissional combina megafonia, paginagem e alarme geral numa única plataforma unificada. Permite que os operadores emitam anúncios de rotina, instruções específicas por zona, alertas de emergência, mensagens de evacuação e comandos de voz ao vivo em diferentes áreas de uma plataforma ou navio. Para projetos de petróleo e gás offshore, ativos de engenharia marítima, navios de apoio, FPSOs e outras instalações marítimas de alto risco, este tipo de sistema é uma parte central da infraestrutura geral de comunicação de segurança.
A Becke Telcom concentra-se em soluções de comunicação industrial para ambientes hostis e de missão crítica. Para plataformas offshore e navios, a sua solução PAGA pode integrar radiodifusão, paginagem, telefones industriais, comunicação SIP, controlo de despacho e ligação de alarmes de segurança numa rede de comunicação fiável e escalável.
Os desafios de comunicação offshore e marítima são muito diferentes dos dos edifícios industriais padrão. Uma plataforma ou navio geralmente inclui múltiplas áreas funcionais, tais como zonas de perfuração, módulos de produção, áreas de cabeça de poço, conveses de carga, casas das máquinas, blocos de alojamento, helipontos, pontes de comando e pontos de reunión. Cada área tem diferentes condições de ruído, prioridades de comunicação e riscos de segurança.
Durante a operação normal, os supervisores podem precisar coordenar horários de manutenção, transferências de turno, movimento no convés, atividades de carga ou trabalhos de inspeção. Durante eventos anormais, o mesmo local pode precisar emitir um alarme geral em toda a plataforma, um aviso de libertação de gás, um alerta de incêndio ou uma instrução de evacuação imediata. Em tais situações, as ferramentas de comunicação comuns muitas vezes não conseguem garantir cobertura total, flexibilidade de zoneamento ou prioridade de alarme. Uma solução PAGA dedicada é projetada para atender exatamente a esses requisitos.
Elevado ruído de fundo de motores, compressores, bombas e sistemas mecânicos
Exposição prolongada à corrosão marinha, névoa salina, humidade e flutuação de temperatura
Requisitos de cobertura de ampla área em conveses abertos, espaços fechados de máquinas e áreas de alojamento
Necessidade de suportar tanto a radiodifusão diária como o alarme de emergência dentro de um único sistema
Demanda por operação confiável com redundância e tolerância a falhas
Nas operações offshore e marítimas, a capacidade de entregar uma instrução de voz clara no momento certo pode afetar diretamente a segurança do pessoal, a velocidade de resposta a incidentes e a eficiência da coordenação em todo o local.
Um sistema PAGA não é simplesmente uma rede de altifalantes. Em projetos offshore e marítimos, funciona como uma plataforma centralizada de comunicação e alarme que suporta radiodifusão de rotina, paginagem por zona, ativação de alarme geral, reprodução de mensagens de emergência pré-gravadas e comunicação de comando ao vivo a partir da sala de controlo ou da ponte.
Na implantação prática, o sistema PAGA frequentemente trabalha em conjunto com sistemas de deteção de incêndio, sistemas de deteção de gás, plataformas de CCTV, telefones industriais, infraestrutura de comunicação SIP e consolas de despacho. Esta integração permite que os operadores construam um processo de resposta de segurança mais coordenado, onde a ativação de alarmes, o aviso por voz e a comunicação operacional podem trabalhar juntos em vez de permanecerem isolados.
O host de controlo central é o núcleo operacional do sistema. Ele gerencia o roteamento de áudio, o controlo de zonas, as prioridades de transmissão, a lógica de alarme, o monitoramento de falhas e os registos de eventos. Em projetos offshore, o host central é normalmente instalado na sala de controlo ou numa sala de equipamentos de comunicação protegida e pode usar design redundante para melhorar a disponibilidade.
As estações de paginagem permitem que o pessoal autorizado faça anúncios ao vivo para uma zona, múltiplas zonas ou todo o local. Em plataformas offshore, estas estações de operador estão geralmente localizadas na sala de controlo central. Em navios, também podem ser instaladas na ponte ou noutros locais de comando chave.
Os amplificadores accionam altifalantes, colunas de som e outros dispositivos de saída de alarme distribuídos por toda a instalação. Para projetos críticos para a segurança, o design de backup de amplificador é frequentemente utilizado para que a comunicação possa continuar mesmo quando um caminho de amplificador falha.
Altifalantes, colunas de som, sirenes e balizas opcionais são instalados nas principais áreas operacionais e de pessoal. Estes dispositivos devem ser adequados para condições marítimas e capazes de manter uma forte audibilidade em condições de alto ruído e ao ar livre.
Dependendo da escala do projeto e da filosofia de design, a solução pode usar Ethernet industrial, backbone de fibra ótica ou arquitetura de transmissão híbrida. Os locais offshore frequentemente priorizam a transmissão confiável de longa distância, a resiliência da rede e a compatibilidade com outros sistemas de bordo.
Os módulos de gravação preservam as ações de paginagem e alarme para revisão e análise de incidentes. Os módulos de interface conectam o sistema PAGA com alarmes de incêndio, monitoramento de gás, sinais de paragem de emergência, terminais de comunicação industrial e plataformas de controlo de terceiros.
O sistema suporta a radiodifusão operacional diária, incluindo anúncios de mudança de turno, instruções de manutenção, coordenação de trabalho, avisos de carga e lembretes gerais de segurança. Isso ajuda a manter a comunicação organizada entre o pessoal e as áreas de trabalho amplamente distribuídas.
Os operadores podem fazer anúncios para uma área específica ou para um grupo selecionado de áreas sem perturbar todo o local. Isso melhora a precisão da entrega e reduz a interferência de transmissão desnecessária.
As zonas de paginagem típicas podem incluir:
Piso de perfuração
Área do cabeça de poço
Módulo de produção
Skids de processo e racks de tubagens
Casa das máquinas
Área de manuseio de carga
Bloco de alojamento
Ponte ou sala de controlo
Heliponto
Ponto de reunión e rotas de fuga
Quando ocorre um incidente crítico, o sistema PAGA pode acionar um alarme geral em todas as zonas necessárias. Esta função é usada para incêndio, fuga de gás, risco de explosão, inundação, incidentes relacionados com colisões ou outras situações que exijam aviso imediato em todo o local.
As mensagens de emergência pré-gravadas ajudam a garantir consistência e velocidade durante as condições de alarme. Em vez de depender apenas da fala manual, o sistema pode reproduzir automaticamente conteúdo de voz predefinido ligado a eventos específicos.
Notificação de alarme de incêndio
Aviso de fuga de gás
Instrução de reunión
Ordem de evacuação
Aviso de área restrita
Embora as mensagens automáticas sejam importantes, os operadores muitas vezes precisam dar instruções ao vivo durante incidentes reais. O sistema suporta a paginagem de voz em tempo real para que o pessoal possa ser direcionado para rotas seguras, pontos de assemblagem ou zonas restritas com base na situação em evolução.
Os alarmes de emergência e os anúncios de alta prioridade devem sobrepor-se às transmissões rotineiras de menor prioridade. O sistema suporta o controlo de prioridade por camadas para que o conteúdo urgente seja sempre entregue primeiro.
As funções de gravação suportam a revisão pós-evento, a análise de treinamento, as auditorias operacionais e a rastreabilidade da comunicação. Isso é especialmente útil ao investigar como uma instrução de emergência foi emitida e recebida.
As operações offshore e marítimas não podem tolerar interrupções prolongadas da comunicação. Portanto, a solução PAGA pode ser projetada com controladores redundantes, amplificadores de backup, fontes de alimentação duplas e caminhos de rede resilientes para reduzir pontos únicos de falha.
Uma solução PAGA offshore ou marítima moderna não deve funcionar como um subsistema isolado. O seu valor real aumenta quando é integrada com o ambiente mais amplo de comunicação e segurança.
Sistemas de deteção e alarme de incêndio para ativação automática de alarmes
Sistemas de deteção de gás para aviso de voz baseado em área e transmissão de emergência
Plataformas de CCTV para verificação de incidentes e coordenação de comando
Plataformas de comunicação SIP e sistemas IP PBX para infraestrutura de voz unificada
Telefones industriais e à prova de explosão para comunicação ponto a ponto de emergência
Sistemas de despacho e comando para gestão operacional centralizada
Sistemas de paragem de emergência ou controlo de segurança para lógica de resposta coordenada
Por exemplo, assim que um sistema de deteção de gás identifica uma fuga numa área de processo, o sistema PAGA pode acionar automaticamente o tom de alarme correspondente, reproduzir um aviso pré-gravado, notificar a zona afetada e permitir que o pessoal da sala de controlo emita instruções de evacuação ao vivo. Este tipo de integração torna o fluxo de trabalho de comunicação muito mais eficaz durante situações de alta pressão.
O layout de implantação de um sistema PAGA deve corresponder à estrutura física e ao fluxo de trabalho operacional da plataforma offshore ou navio. A cobertura é geralmente planeada de acordo com as prioridades de segurança, densidade de pessoal, nível de ruído e design das rotas de emergência.
| Área | Necessidade Principal de Comunicação | Papel Típico do PAGA |
|---|---|---|
| Área de Perfuração / Área do Cabeça de Poço | Coordenação de produção em alto ruído | Paginagem por zona, notificação de alarme, comando de emergência |
| Módulo de Produção / Área de Processo | Radiodifusão operacional e aviso de perigo | Anúncios de rotina, alertas de fuga de gás e incêndio |
| Casa das Máquinas / Espaço de Maquinaria | Comunicação técnica em alto ruído | Paginagem local e aviso de emergência |
| Convés de Carga / Área de Carga | Coordenação de carga e controlo de segurança | Paginagem ao vivo, anúncio por área, transmissão de alarme |
| Área de Alojamento | Notificação de pessoal e orientação de evacuação | Alarme geral, instrução de voz, orientação de reunión |
| Heliponto / Ponto de Reunión / Rota de Fuga | Apoio à assemblagem de emergência e evacuação | Alarme prioritário e mensagens de voz direcionais |

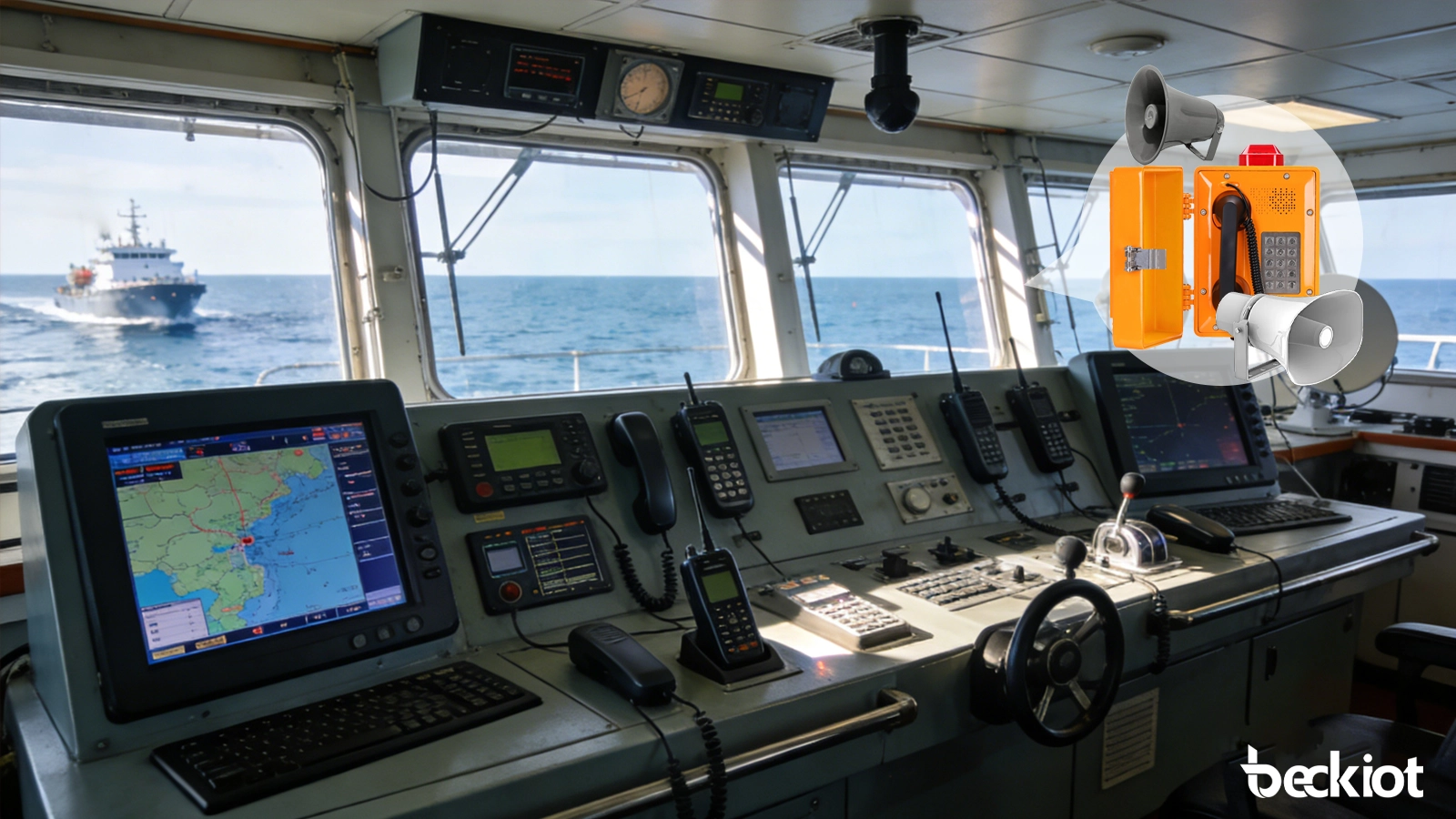

| Sala de Controlo / Ponte | Gestão centralizada de comunicações | Controlo do sistema, operação de paginagem, monitoramento, gravação |
Um bom design de PAGA depende não apenas da lista de equipamentos, mas também do julgamento de engenharia. Projetos offshore e marítimos exigem sistemas de comunicação que permaneçam eficazes sob pressão acústica, ambiental e operacional.
As áreas de maquinaria, as operações no convés e as zonas de processo geralmente têm um elevado ruído de fundo. A seleção dos altifalantes, a capacidade de saída, o ângulo de instalação e o planeamento das zonas influenciam se as instruções podem realmente ser compreendidas.
A atmosfera marinha desafia continuamente os equipamentos expostos. Os dispositivos utilizados em ambientes offshore e de bordo devem ser adequados para alta humidade, spray salino, risco de corrosão e vibração mecânica.
As plataformas de petróleo e gás e algumas áreas de navios podem incluir locais perigosos onde a solução de comunicação deve estar alinhada com a filosofia de design de segurança do local. Nessas áreas, podem ser necessários equipamentos associados de grau industrial ou à prova de explosão, dependendo do ambiente do projeto.
O planeamento da redundância deve cobrir o design do host central, o backup do amplificador, a continuidade da fonte de alimentação e a resiliência da rede. Isso é especialmente importante para locais onde uma falha de comunicação pode atrasar a evacuação ou interromper o manuseio de emergências.
Uma vez que os projetos offshore e marítimos frequentemente evoluem ao longo do tempo, a solução PAGA deve suportar uma fácil integração com plataformas de telefonia, despacho, monitoramento e alarme, mantendo-se escalável para futuras expansões.
Os operadores beneficiam de um sistema que pode reportar falhas, monitorizar o estado online e suportar fluxos de trabalho de manutenção claros. Isso ajuda a reduzir o tempo de resolução de problemas e melhora a capacidade de gestão do ciclo de vida.
A verdadeira força de um sistema PAGA não é apenas que ele pode transmitir som, mas que pode entregar a instrução correta de forma clara, rápida e fiável nas condições operacionais mais adversas.
A Becke Telcom fornece soluções de comunicação industrial construídas para ambientes exigentes. Em cenários offshore e marítimos, a sua solução PAGA é projetada para suportar tanto as operações de rotina como a comunicação de emergência através de uma arquitetura de sistema unificada e aberta.
A solução pode integrar funções de megafonia, alarme geral, telefones industriais, comunicação SIP, controlo de despacho e ligação de alarmes numa plataforma coordenada. Isso ajuda os operadores a reduzir a fragmentação da comunicação e a criar uma estrutura de comunicação de segurança mais responsiva.
Arquitetura de comunicação unificada para paginagem, alarme, telefonia e despacho
Radiodifusão flexível baseada em zonas para módulos offshore e compartimentos de navios
Capacidade de integração com sistemas de incêndio, gás, CCTV e controlo operacional
Suporte de comunicação confiável para ambientes marítimos e industriais hostis
Design escalável para plataformas offshore, FPSOs, navios de apoio e instalações marítimas
Para proprietários de plataformas, operadores de navios, contratantes EPC e integradores de sistemas, uma solução PAGA offshore profissional traz valor muito além da cobertura básica de altifalantes. Torna-se uma camada de comunicação central que suporta a gestão diária e a preparação para emergências ao mesmo tempo.
Melhora a cobertura de comunicação de voz em áreas de trabalho críticas
Acelera a entrega de alarmes e a transmissão de instruções de emergência
Apoia a evacuação ordenada e a coordenação da reunión do pessoal
Fortalece a cooperação entre as equipas de campo e os centros de controlo
Melhora a integração entre os sistemas de comunicação e os sistemas de segurança
Reduz o risco operacional associado a instruções atrasadas ou omitidas
Uma solução PAGA para plataformas offshore e navios é uma parte essencial do design moderno de comunicação de segurança. Em ambientes onde o ruído, a corrosão, a distância e as condições perigosas desafiam constantemente a fiabilidade da comunicação, o sistema fornece uma forma fiável de entregar anúncios de rotina, alarmes prioritários e instruções de emergência ao vivo.
Ao combinar as funções de megafonia, paginagem e alarme geral numa única plataforma integrada, os operadores offshore e marítimos podem melhorar tanto a coordenação diária como a capacidade de resposta a emergências. Quando integrado com subsistemas de telefonia, despacho e segurança, o sistema PAGA torna-se uma base fundamental para operações offshore e marítimas mais seguras, eficientes e geríveis.
PAGA significa Public Address and General Alarm (Megafonia e Alarme Geral). Em ambientes offshore e marítimos, refere-se a um sistema usado para radiodifusão de rotina, paginagem por área, sinalização de alarme e comunicação de voz de emergência.
As plataformas offshore envolvem áreas perigosas, amplas zonas operacionais e forte ruído de fundo. Um sistema PAGA ajuda a garantir que as instruções e alarmes possam ser entregues de forma clara e rápida em todo o local.
Sim. Uma solução moderna pode ser integrada com telefonia SIP, telefones industriais, plataformas de despacho, deteção de incêndios, deteção de gás, CCTV e outros sistemas relacionados com a segurança.
Sim. Os mesmos princípios de comunicação aplicam-se a muitos tipos de navios, incluindo navios de apoio, navios de serviço offshore, navios de carga e outros ativos marítimos que exigem cobertura fiável de paginagem e alarme de emergência.
