As subestações de parques eólicos são nós críticos na cadeia de energia renovável. Elas coletam energia de várias turbinas, elevam a tensão, coordenam a proteção e o controlo, e conectam o parque eólico à rede elétrica mais ampla. Embora esses locais sejam menores do que muitas centrais elétricas convencionais, seus requisitos de comunicação são altamente especializados. Os operadores devem manter uma comunicação de voz clara em pátios de transformadores, salas de equipamentos de comutação, edifícios de controlo, caves de cabos, salas de proteção de relés e áreas de serviço externas, ao mesmo tempo que apoiam a operação remota, a gestão de segurança e a resposta a emergências.
Um sistema PAGA profissional combina megafonia (endereço público), chamada de pessoal (paging) e alarme geral numa plataforma de comunicação unificada. Nas subestações de parques eólicos, este sistema ajuda os operadores a emitir avisos de rotina, mensagens de coordenação de trabalho, instruções específicas por área, avisos de emergência e orientação de evacuação através de uma arquitetura de voz estruturada e centralizada. Em vez de depender de altifalantes, telefones ou dispositivos de aviso locais desconectados, o local ganha uma plataforma coordenada para a operação diária e o tratamento de eventos anormais.
A Becke Telcom fornece soluções de comunicação industrial para ambientes exigentes e de missão crítica. Para subestações de parques eólicos, a solução pode integrar PAGA, telefones industriais, comunicação SIP, intercomunicação de emergência, coordenação de despacho e ligação a sistemas de terceiros numa rede de comunicação escalável em toda a subestação que apoia tanto o pessoal local como as equipas de controlo remoto.
As subestações de parques eólicos operam sob um modelo de comunicação diferente de muitos locais industriais tradicionais. Frequentemente estão localizadas em ambientes remotos ou semirremotos, são cada vez mais geridas através de plataformas centralizadas de SCADA e automação de subestações, e podem ter pessoal limitado no local durante a operação normal. Ao mesmo tempo, contêm equipamentos elétricos de alto valor e requerem comunicação de segurança estruturada para operações de comutação, coordenação de manutenção, controlo de áreas restritas e resposta a eventos anormais.
A comunicação de rotina continua importante mesmo em locais com pouco pessoal. Os operadores podem precisar de anunciar calendários de manutenção, autorizar a entrada no trabalho, avisar sobre atividades de comutação, coordenar tarefas de inspeção ou notificar o pessoal sobre restrições temporárias de acesso. Durante emergências, a plataforma de comunicação deve apoiar rapidamente o alarme geral, o aviso de falha de equipamento, a instrução de evacuação e a orientação por voz ao vivo a partir da sala de controlo local ou de um centro de operações remoto. Estas exigências tornam um sistema básico de altifalantes insuficiente. Uma subestação de parque eólico precisa de uma solução mais organizada e integrada.
Ambientes operacionais remotos ou com pouco pessoal
Ativos elétricos críticos concentrados numa área limitada do local
Necessidade de suporte tanto para controlo local como para operação remota
Zonas de comunicação interiores e exteriores com diferentes condições acústicas
Exigência de anúncios de rotina e alarme de emergência numa única plataforma
Necessidade de integração com sistemas SCADA, automação de subestações, CCTV, telefonia e alarme de incêndio
Nas subestações de parques eólicos, o valor da comunicação reside numa entrega de voz clara, controlada e oportuna que apoia tanto o trabalho de manutenção diário como a resposta rápida a emergências.

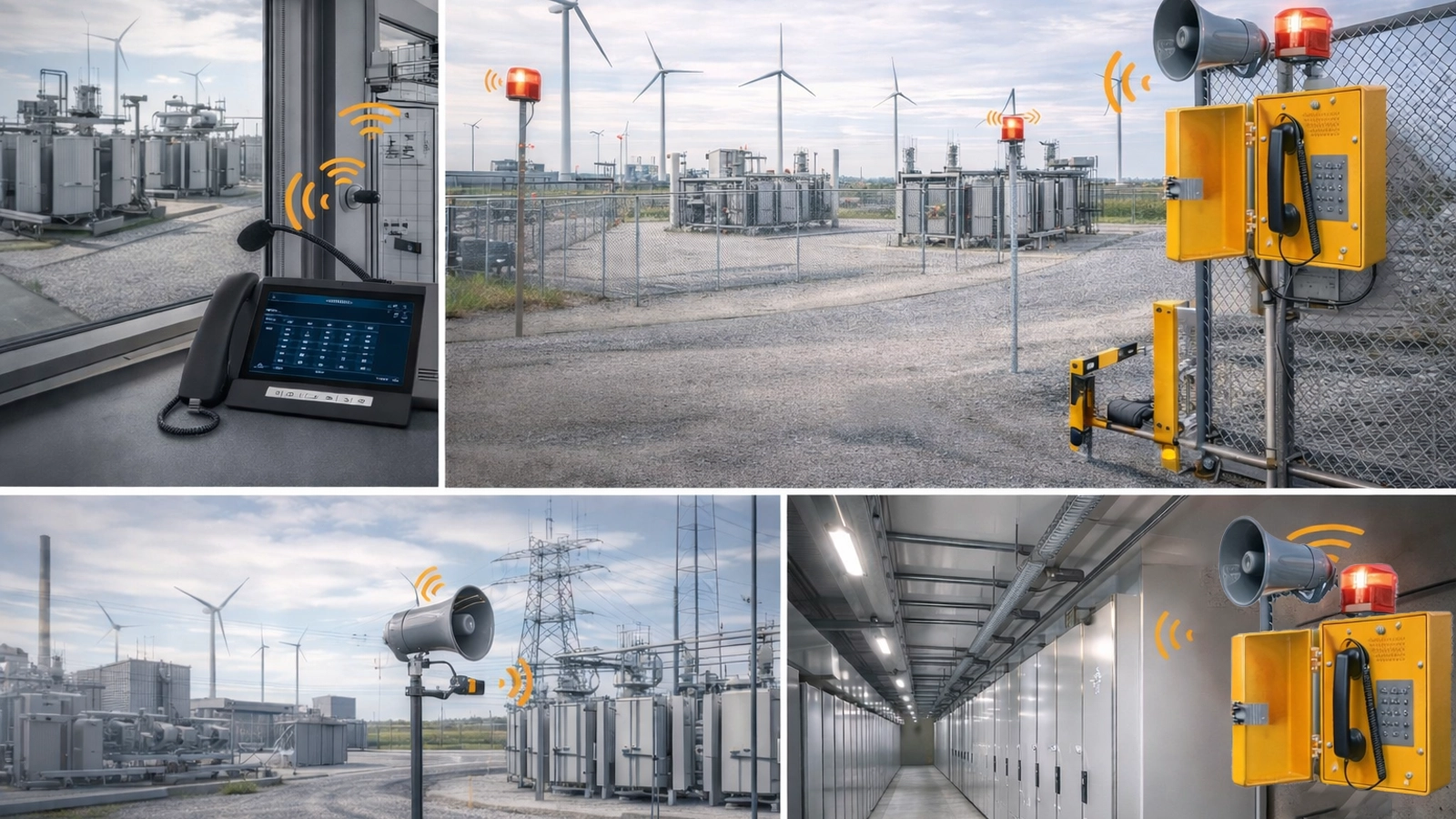

O sistema PAGA serve como uma espinha dorsal de comunicação de voz centralizada para a operação de rotina da subestação e a resposta a emergências. Suporta megafonia de rotina, chamada por zonas, ativação de alarme geral, mensagens de emergência pré-gravadas e anúncios ao vivo do operador em todo o local. Na prática, ajuda a garantir que a instrução certa chega ao local certo com a prioridade certa.
Para projetos eólicos modernos, a plataforma PAGA é mais eficaz quando tratada como parte do ambiente mais amplo de comunicação e controlo da subestação. Pode funcionar em conjunto com telefones industriais, terminais SIP, CCTV, sistemas de alarme de incêndio, controlo de acesso, automação de subestações e plataformas SCADA de parques eólicos. Este design integrado ajuda as equipas de campo locais e os operadores remotos a responder de forma mais eficiente tanto ao trabalho de rotina como a eventos anormais.
A plataforma de controlo central gere as definições de zonas, o encaminhamento de áudio, os horários de anúncios, a lógica de alarme, o tratamento de eventos e a supervisão do sistema. Normalmente é instalada no edifício de controlo, na sala de operadores local ou no armário de comunicação do local. Para projetos que exigem maior disponibilidade, a camada de controlo pode ser concebida com redundância para melhorar a continuidade do serviço.
As consolas de chamada permitem que o pessoal autorizado faça anúncios ao vivo para uma zona, várias zonas ou toda a subestação. As estações de trabalho do operador também podem suportar a revisão de eventos, o tratamento de alarmes, a supervisão de chamadas e a gestão da comunicação. Estes terminais são úteis tanto para a coordenação de rotina como para o comando de voz de emergência.
A camada de saída de áudio inclui amplificadores industriais e altifalantes distribuídos. Os altifalantes tipo corneta para exteriores são normalmente adequados para pátios de transformadores, rotas de acesso ao pátio de comutação e estradas de serviço, enquanto os altifalantes interiores podem ser usados em edifícios de controlo, salas GIS, corredores e salas técnicas. Um bom planeamento das zonas melhora a audibilidade e limita perturbações desnecessárias entre áreas não relacionadas.

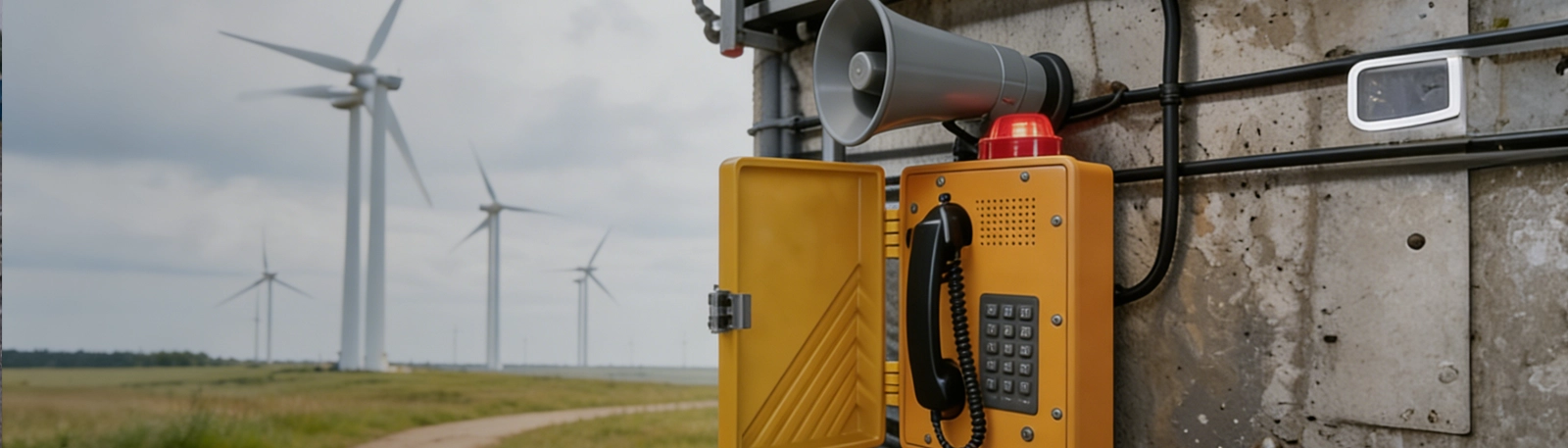

Os pontos finais de comunicação de emergência, como telefones industriais, telefones SIP ou terminais de intercomunicação, podem ser instalados em edifícios de controlo, salas elétricas, zonas de manutenção, caves de cabos e posições exteriores selecionadas. Estes dispositivos suportam a comunicação de voz direta entre o pessoal de campo e o centro de controlo local ou remoto.
O sistema pode gravar anúncios ao vivo, sessões de chamada, ativações de alarme e ações selecionadas do operador. Estes registos ajudam a apoiar a revisão operacional, a análise de manutenção, a formação e a rastreabilidade da comunicação.
Os módulos de interface permitem que a plataforma PAGA se conecte com SCADA, automação de subestações, sistemas de alarme de incêndio, CCTV, controlo de acesso, telefonia industrial, plataformas de comunicação SIP e ferramentas de despacho. Isto ajuda o sistema de comunicação a responder a eventos reais do local, em vez de operar como uma camada de áudio isolada.
| Componente | Função principal | Implantação típica |
|---|---|---|
| Plataforma de controlo central | Gestão de zonas, encaminhamento de áudio, controlo de prioridade, supervisão do sistema | Edifício de controlo, sala de operadores, armário de comunicação |
| Consola de chamada | Anúncios ao vivo, chamada por zonas, comando de voz de emergência | Mesa de controlo, estação de trabalho local, posição de operação remota |
| Amplificador industrial e rede de altifalantes | Transmissão de rotina, saída de aviso, mensagens de alarme geral | Pátio de transformadores, sala GIS, corredor de serviço, área de acesso exterior |
| Terminal de comunicação de emergência | Comunicação de voz direta e relato de incidentes | Edifício de controlo, sala técnica, cave de cabos, ponto de serviço |
| Módulo de interface | Integração com SCADA, automação, CCTV, alarme de incêndio e telefonia | Camada de sistema, sala de equipamentos, plataforma de controlo |
O sistema suporta a comunicação de voz diária para a operação e manutenção normais. As aplicações típicas incluem avisos de trabalho, lembretes de segurança, anúncios de atividades de comutação, coordenação de inspeções, orientação para contratantes e informações gerais da subestação. Mesmo em locais com pouco pessoal, esta função ajuda a melhorar a disciplina de comunicação e a clareza operacional.

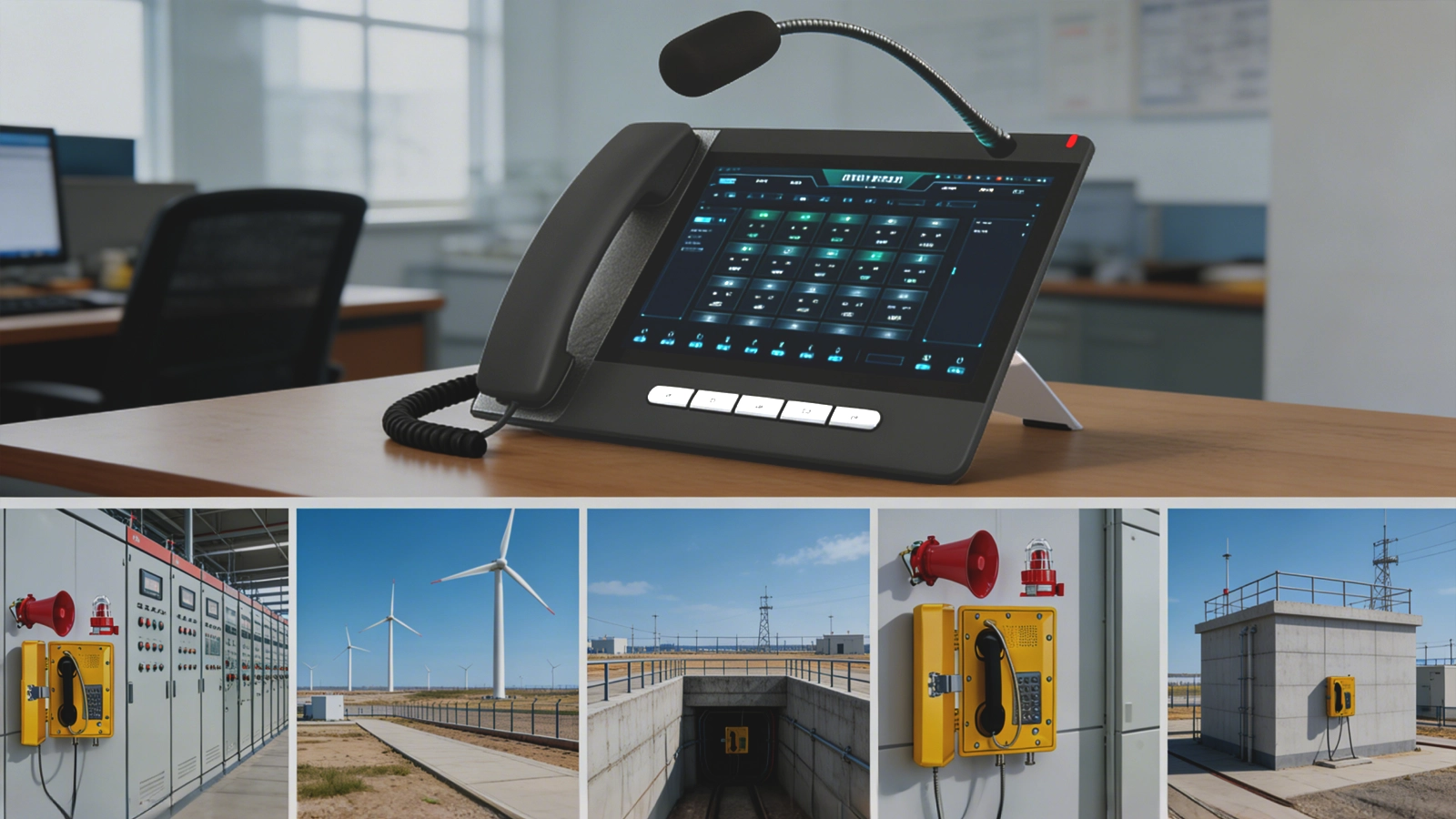

As subestações de parques eólicos precisam de comunicação direcionada em vez de transmissão desnecessária em todo o local. A solução suporta a chamada baseada em áreas para que os operadores possam enviar a mensagem certa apenas para a localização relevante. Isto melhora a eficiência e reduz a perturbação em áreas de trabalho não relacionadas.
As zonas típicas de transmissão e chamada podem incluir:
Sala de controlo principal
Sala de operadores local
Pátio de transformadores
Sala GIS ou de comutação
Sala de proteção de relés
Cave de cabos ou trincheira
Sala de alimentação auxiliar
Área de acesso e serviço exterior
Ponto de montagem de emergência
Quando ocorre um evento grave, o sistema pode acionar um alarme geral em todo o local ou específico de uma área. Isto pode ser usado para incêndio, anormalidade de equipamento, restrição de acesso, instrução de emergência ou evacuação organizada. A capacidade de alarme geral é especialmente importante em subestações porque ajuda os operadores a passar rapidamente do modo de operação normal para um modo de resposta controlada.
A solução suporta tanto mensagens de emergência pré-gravadas como anúncios ao vivo. O conteúdo pré-gravado fornece comunicação rápida e consistente, enquanto a chamada ao vivo permite que os operadores emitam instruções específicas para a situação. As mensagens de voz de emergência comuns podem incluir instruções de evacuação, aviso de isolamento de área, aviso de falha de equipamento, notificação de área restrita e orientação de resposta a emergências.
O pessoal autorizado pode emitir mensagens ao vivo a partir do edifício de controlo local ou de um centro de operações remoto, dependendo da arquitetura do sistema e das necessidades do projeto. Esta é uma grande vantagem para projetos eólicos, onde a monitorização centralizada e a operação remota são cada vez mais importantes. A chamada ao vivo ajuda os técnicos locais e os operadores remotos a coordenarem-se de forma mais eficaz durante a manutenção, o trabalho de comutação e eventos anormais.
O sistema pode atribuir diferentes prioridades a anúncios de rotina, chamada ao vivo, comunicação de emergência e mensagens de alarme. O conteúdo de alarme de alta prioridade substitui automaticamente o áudio de rotina de menor prioridade, ajudando a garantir que as instruções urgentes sejam entregues sem demora.
Os registos de anúncios e os registos de alarmes podem ser armazenados para auditoria, formação e revisão de eventos. As funções de reprodução ajudam os operadores a confirmar as ações de comunicação, avaliar a qualidade da resposta a incidentes e melhorar os procedimentos futuros.
A solução pode supervisionar amplificadores, linhas de altifalantes, terminais-chave, ligações de rede e zonas de transmissão importantes. A monitorização centralizada do estado melhora a eficiência da manutenção e apoia uma maior prontidão da comunicação em toda a subestação.
O planeamento da implantação deve seguir o layout da subestação, a importância do equipamento, o controlo de acesso, o fluxo de trabalho de manutenção e o design das rotas de emergência. Nas subestações de parques eólicos, a cobertura de comunicação deve concentrar-se nas áreas onde as pessoas trabalham, onde o risco elétrico está concentrado e onde pode ser necessário entregar instruções de emergência imediatamente.
A implantação interior típica inclui a sala de controlo principal, a sala de operadores local, a sala de proteção de relés, a sala de comunicações, o corredor de serviço e outros espaços técnicos. Estas áreas requerem tanto comunicação operacional de rotina como mensagens de alarme.
A implantação exterior inclui frequentemente o pátio de transformadores, a área de comutação exterior, as rotas de acesso ao equipamento e os caminhos de serviço. Estas áreas beneficiam de uma cobertura robusta de altifalantes que suporta tanto a coordenação do trabalho como o aviso de emergência.
As caves de cabos, trincheiras, salas de alimentação auxiliar, zonas de manutenção e secções de acesso controlado também beneficiam de suporte de comunicação estruturado. Estas são áreas onde instruções direcionadas e comunicação direta podem ser especialmente valiosas durante a manutenção ou o tratamento de incidentes.
Uma das características mais importantes de uma solução PAGA para subestações de parques eólicos é a sua capacidade de se integrar com sistemas digitais de controlo e monitorização. As subestações de parques eólicos operam cada vez mais num ambiente unificado que inclui SCADA, automação de subestações, monitorização remota, videovigilância e ferramentas de comunicação da central. A plataforma PAGA deve encaixar-se naturalmente nesta arquitetura.
Integração SCADA: as ações de comunicação podem seguir eventos operacionais, alarmes e fluxos de trabalho de supervisão remota
Integração com automação de subestações: alarmes do local e condições de estado podem acionar ações de comunicação de voz estruturadas
Integração com alarme de incêndio: mensagens de emergência podem ser ativadas automaticamente nas zonas afetadas
Integração CCTV: os operadores podem verificar visualmente as condições do local enquanto emitem anúncios
Integração com controlo de acesso: mensagens baseadas em áreas podem apoiar procedimentos de entrada restrita e isolamento temporário
Integração com telefonia SIP: a comunicação de voz pode estender-se a uma rede de operações local ou remota mais ampla
Por exemplo, se um alarme de incêndio ou de equipamento for acionado numa área elétrica designada, o sistema pode ativar um aviso específico da zona, notificar a sala de controlo e permitir que operadores locais ou remotos emitam instruções de acompanhamento ao vivo. Isto cria um fluxo de comunicação mais coordenado entre as funções de monitorização, controlo e resposta.
A plataforma de comunicação deve funcionar bem em locais que combinam acesso local de manutenção com monitorização remota ou controlo remoto. Isto requer um design que suporte tanto a interação do operador local como a coordenação central.
Os ambientes de subestações exigem um controlo preciso das áreas. A solução deve suportar zonas de transmissão claramente definidas para que os operadores possam comunicar com precisão sem perturbações desnecessárias.
Como as subestações de parques eólicos combinam frequentemente edifícios de controlo e pátios elétricos exteriores, o sistema deve suportar uma comunicação fiável em diferentes condições ambientais e acústicas.
Para locais críticos, o design redundante para hosts de controlo, caminhos de rede, fonte de alimentação e recursos de amplificação pode melhorar a disponibilidade e reduzir o impacto de falhas de ponto único.
O sistema deve suportar ativação rápida de alarme, reprodução imediata de mensagens de emergência e tomada de controlo pelo operador ao vivo quando as condições mudam. Isto melhora a velocidade de resposta durante eventos anormais.
Anúncios gravados, registos de alarme e eventos de comunicação ajudam a apoiar a revisão, a formação e a rastreabilidade operacional, o que é especialmente valioso em locais remotos ou com pouco pessoal.
Uma solução PAGA robusta para subestações de parques eólicos não é apenas uma ferramenta de transmissão. É uma estrutura de comunicação de voz estruturada que suporta uma manutenção mais segura, um controlo mais claro e uma resposta a emergências mais rápida.
A Becke Telcom concentra-se em soluções de comunicação industrial para ambientes exigentes e de alta fiabilidade. Em subestações de parques eólicos, a sua solução PAGA é projetada para apoiar tanto a comunicação de rotina do local como a resposta a emergências através de uma arquitetura unificada e escalável.
A solução pode integrar megafonia, alarme geral, telefonia industrial, intercomunicação de emergência, comunicação SIP, sistemas de altifalantes distribuídos e coordenação com o centro de controlo numa única plataforma gerível. Isto ajuda os operadores de energia eólica a melhorar a eficiência da comunicação, a manter um controlo de área mais forte e a apoiar uma operação de subestação mais segura e organizada.
Arquitetura unificada para megafonia, alarme, telefonia, intercomunicação e coordenação
Comunicação flexível baseada em zonas para pátios de transformadores, salas GIS e edifícios de controlo
Suporte de integração para SCADA, automação, alarme de incêndio, CCTV e sistemas SIP
Design de comunicação fiável para locais elétricos remotos e críticos
Implantação escalável para ambientes de subestações eólicas onshore ou offshore
Para promotores de energia eólica, contratantes EPC, operadores e integradores de sistemas, uma solução PAGA profissional traz valor tanto na eficiência operacional como na gestão da segurança.
Melhora a eficiência da comunicação de voz em toda a subestação
Suporta a gestão unificada da transmissão de rotina e do alarme de emergência
Melhora a velocidade de resposta durante falhas de equipamento e cenários de evacuação
Fortalece a coordenação entre as equipas de campo e os operadores remotos
Reduz atrasos, confusão e instruções perdidas em áreas críticas do local
Apoia uma operação de subestações eólicas mais segura e gerível
Uma Solução PAGA para Subestações de Parques Eólicos é uma parte importante da comunicação e do suporte à segurança das subestações modernas. Em ambientes onde a operação remota, os ativos elétricos críticos, o acesso controlado e a prontidão para emergências afetam os requisitos de comunicação, uma plataforma unificada para megafonia, chamada de pessoal e alarme geral fornece uma forma mais fiável de apoiar tanto o trabalho de rotina como a resposta a eventos anormais.
Ao combinar a transmissão de rotina, a chamada por zonas, o alarme geral, o comando de voz ao vivo e a integração com SCADA e automação de subestações numa arquitetura coordenada, os operadores de parques eólicos podem melhorar a eficiência da comunicação, reforçar a segurança do local e construir uma estrutura de voz em toda a subestação mais adequada aos projetos eólicos modernos.
É um sistema de comunicação integrado que combina megafonia, chamada de pessoal e alarme geral para apoiar a transmissão de rotina, a comunicação de voz baseada em áreas e o aviso de emergência em toda a subestação.
A chamada por zonas permite que os operadores enviem a mensagem certa para a área certa, como o pátio de transformadores, a sala GIS ou o edifício de controlo, sem perturbar zonas de trabalho não relacionadas.
Sim. A solução pode ser concebida para apoiar a operação local e a coordenação remota, o que é especialmente útil para projetos eólicos modernos com monitorização centralizada.
Sim. Pode integrar-se com SCADA, automação de subestações, alarme de incêndio, CCTV, telefonia SIP e outras plataformas de comunicação ou monitorização para uma operação do local mais coordenada.
| Área de implantação | Principal necessidade de comunicação | Função recomendada do sistema |
|---|---|---|
| Edifício de controlo / Sala de operadores | Supervisão centralizada, coordenação de rotina, comando de voz de emergência | Consola de chamada, monitorização, tratamento de eventos |
| Pátio de transformadores | Instrução de trabalho, aviso de advertência, orientação de emergência | Cobertura de transmissão exterior e entrega de alarmes prioritários |
| Sala GIS / Comutação | Mensagens operacionais direcionadas e comunicação de emergência | Megafonia por zonas e chamada ao vivo |
| Sala de proteção de relés / Técnica | Coordenação de manutenção, notificação de área restrita | Chamada por área e suporte de comunicação |
| Cave de cabos / Sala auxiliar | Apoio a inspeções, aviso local, instrução de emergência | Cobertura de voz distribuída e mensagens de alarme vinculadas |
| Ponto de montagem de emergência | Orientação de pessoal e mensagens de evacuação organizada | Transmissão de voz prioritária e saída de alarme |
