As centrais elétricas e subestações exigem sistemas de comunicação de voz confiáveis para apoiar tanto a operação rotineira quanto a resposta a emergências. Em salas de controle, halls de turbinas, áreas de caldeiras, corredores de manuseio de carvão, pátios de chaveamento, túneis de cabos, oficinas auxiliares e zonas de equipamentos externos, os operadores precisam de uma plataforma unificada que possa fornecer anúncios rotineiros, chamada por zonas, alarme geral e orientação de evacuação de forma clara e rápida. Nesses ambientes, a comunicação não é apenas uma ferramenta operacional. É também uma parte crítica da segurança da usina, coordenação de pessoal e gerenciamento de incidentes.
Uma Solução PAGA para Energia profissional combina megafonia (endereço público), chamada de pessoal (paging) e alarme geral em uma plataforma de comunicação centralizada. Ela ajuda os operadores da usina a emitir avisos de turno, mensagens de manutenção, instruções específicas por área, advertências de emergência e comandos de voz ao vivo em todo o local. Em vez de depender de canais de comunicação separados e fragmentados, a solução cria uma estrutura coordenada para a operação diária da usina e a resposta a eventos anormais.
A Becke Telcom fornece soluções de comunicação industrial para ambientes exigentes e de missão crítica. Para projetos de geração e distribuição de energia, a solução pode integrar PAGA, telefones industriais, comunicação SIP, interfone de emergência, coordenação de despacho e vinculação com sistemas de terceiros em uma rede de comunicação de segurança escalável para toda a usina.
Os ambientes da indústria elétrica apresentam vários desafios de comunicação que tornam as soluções de transmissão comuns insuficientes. As instalações são frequentemente grandes, segmentadas e operam continuamente. Diferentes áreas, como halls de turbinas, seções de caldeiras, sistemas de manuseio de combustível, túneis de cabos, subestações, salas de relés, salas de bombas, zonas de tratamento de água e pátios externos, cada uma tem diferentes condições de ruído, prioridades operacionais e requisitos de segurança. Portanto, a comunicação deve ser tanto de ampla cobertura quanto precisa no controle de zonas.
Durante a operação normal, o sistema pode ser usado para anúncios de mudança de turno, instruções de manutenção, lembretes de segurança, coordenação de paradas e avisos em toda a usina. Durante emergências, deve fornecer rapidamente advertências de incêndio, alertas de falha de equipamentos, notificações de áreas restritas, mensagens de evacuação de pessoal e instruções do operador ao vivo. Essas necessidades exigem uma plataforma que suporte uma entrega de voz clara, gerenciamento de prioridades, monitoramento do sistema e integração com o ambiente de controle e segurança mais amplo da usina.
Áreas de usina grandes e distribuídas com múltiplas zonas funcionais
Ruído ambiente elevado em halls de turbinas, áreas de caldeiras e seções de manuseio de combustível
Condições industriais adversas como calor, umidade, poeira, vibração e exposição ao ar livre
Operação contínua que exige alta disponibilidade do sistema
Necessidade de comunicação de produção diária e alarme de emergência em uma única plataforma
Requisito de integração com sistemas de alarme de incêndio, CFTV, telefonia e controle
Nas instalações elétricas, a comunicação deve fazer mais do que alcançar as pessoas. Deve alcançar a área correta, no momento correto, com a prioridade correta.
O sistema PAGA para energia funciona como uma espinha dorsal de comunicação de voz centralizada para a operação da usina e resposta a emergências. Ele suporta megafonia rotineira, chamada por zonas, alarme geral, mensagens de emergência pré-gravadas e anúncios ao vivo da sala de controle. Para os operadores da usina, torna-se uma ferramenta prática para manter a ordem na produção normal e melhorar a velocidade de resposta quando ocorrem eventos anormais.
Em projetos reais, a plataforma PAGA é tipicamente parte de uma estrutura de comunicação industrial mais ampla. Pode funcionar ao lado de telefones industriais, sistemas de comunicação SIP, terminais de interfone de emergência, CFTV, sistemas de alarme de incêndio, DCS, SCADA e plataformas de despacho da usina. Essa integração torna a solução mais valiosa do que uma rede de alto-falantes independente, porque a comunicação pode seguir os eventos reais da usina e apoiar ações coordenadas.
A plataforma de controle central é o núcleo do sistema. Ela gerencia o roteamento da transmissão, as definições de zonas, a lógica de prioridade, o tratamento de eventos, a programação e a supervisão do sistema. Geralmente está localizada na sala de controle principal, no centro de operações ou na sala de despacho. Para projetos críticos, a plataforma de controle pode suportar implantação redundante para melhorar a continuidade.
Os consoles de chamada permitem que a equipe autorizada faça anúncios ao vivo para uma zona, múltiplas zonas ou toda a usina. As estações de trabalho do operador também podem fornecer monitoramento de alarmes, registro de eventos, tratamento de chamadas e funções de gerenciamento do sistema. Esses terminais são importantes tanto para a coordenação diária da usina quanto para o controle da comunicação de emergência.
A camada de saída de áudio inclui amplificadores industriais e alto-falantes distribuídos instalados em áreas internas e externas da usina. Dependendo das condições acústicas e ambientais, o projeto pode usar alto-falantes tipo corneta, alto-falantes de parede, colunas de som ou alto-falantes industriais para exteriores. Em áreas designadas, tipos adicionais de alto-falantes robustecidos ou adequados ao local podem ser selecionados de acordo com os requisitos do projeto.
Terminais de comunicação de emergência, como telefones industriais, terminais SIP ou dispositivos de interfone, podem ser instalados em zonas de produção, corredores de serviço, subestações, túneis de cabos, oficinas auxiliares e áreas de trabalho restritas. Esses terminais complementam a transmissão em toda a usina, apoiando a comunicação direta entre o pessoal de campo e o centro de controle.
O sistema pode gravar anúncios ao vivo, ativações de alarme, eventos de chamada e ações operacionais selecionadas para revisão posterior. Esses registros apoiam o treinamento, a reconstrução de incidentes, os requisitos de auditoria e a melhoria dos processos de comunicação.
Os módulos de interface conectam a plataforma PAGA com outros sistemas da usina, como alarme de incêndio, CFTV, telefonia SIP, DCS, SCADA e plataformas de despacho. Essa vinculação permite que a comunicação da usina reaja mais rápida e inteligentemente aos eventos reais.
| Componente | Função principal | Implantação típica |
|---|---|---|
| Plataforma de controle central | Gerenciamento de zonas, controle de transmissão, lógica de alarme, supervisão do sistema | Sala de controle principal, centro de operações |
| Console de chamada | Anúncios ao vivo, chamada por zonas, comando de voz de emergência | Mesa de despacho, estação de trabalho do operador, sala de plantão |
| Amplificador industrial e rede de alto-falantes | Transmissão rotineira, saída de alarme, mensagens de evacuação | Hall de turbinas, área de caldeiras, corredores, subestações, pátios externos |
| Terminal de comunicação de emergência | Comunicação de voz direta e relato de incidentes | Zonas de serviço, túneis de cabos, oficinas, áreas restritas |
| Módulo de interface | Integração com alarme de incêndio, CFTV, DCS, SCADA e telefonia | Camada de sistema, sala de equipamentos, plataforma de controle |
O sistema suporta a comunicação diária da usina por meio de transmissão de voz rotineira. As aplicações típicas incluem avisos de mudança de turno, programação de manutenção, coordenação de paradas, lembretes de segurança, instruções de trabalho e anúncios operacionais gerais. Isso ajuda a manter a comunicação organizada entre os diferentes departamentos da usina e as áreas de campo.

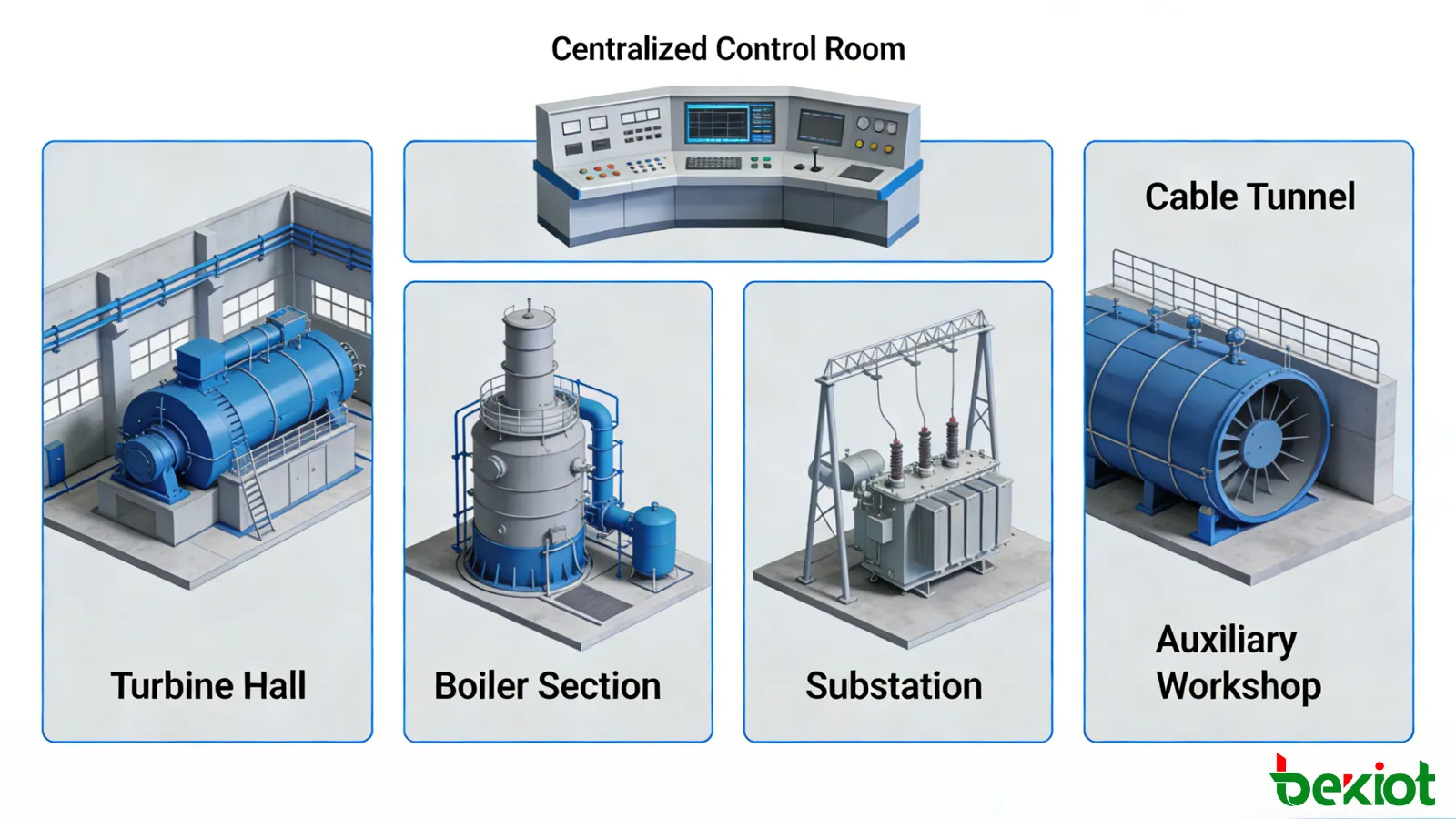

Diferentes áreas de uma usina elétrica geralmente exigem mensagens diferentes. Portanto, a solução suporta chamada baseada em área para que os operadores possam entregar instruções apenas à zona relevante. Isso reduz perturbações desnecessárias e melhora a precisão da mensagem.
As zonas típicas de transmissão e chamada podem incluir:
Sala de controle principal
Hall de turbinas
Área de caldeiras
Corredor de manuseio de carvão
Área de tratamento de água
Oficina auxiliar
Subestação e pátio de chaveamento
Sala GIS ou sala de proteção de relés
Túnel de cabos
Ponto de montagem de emergência

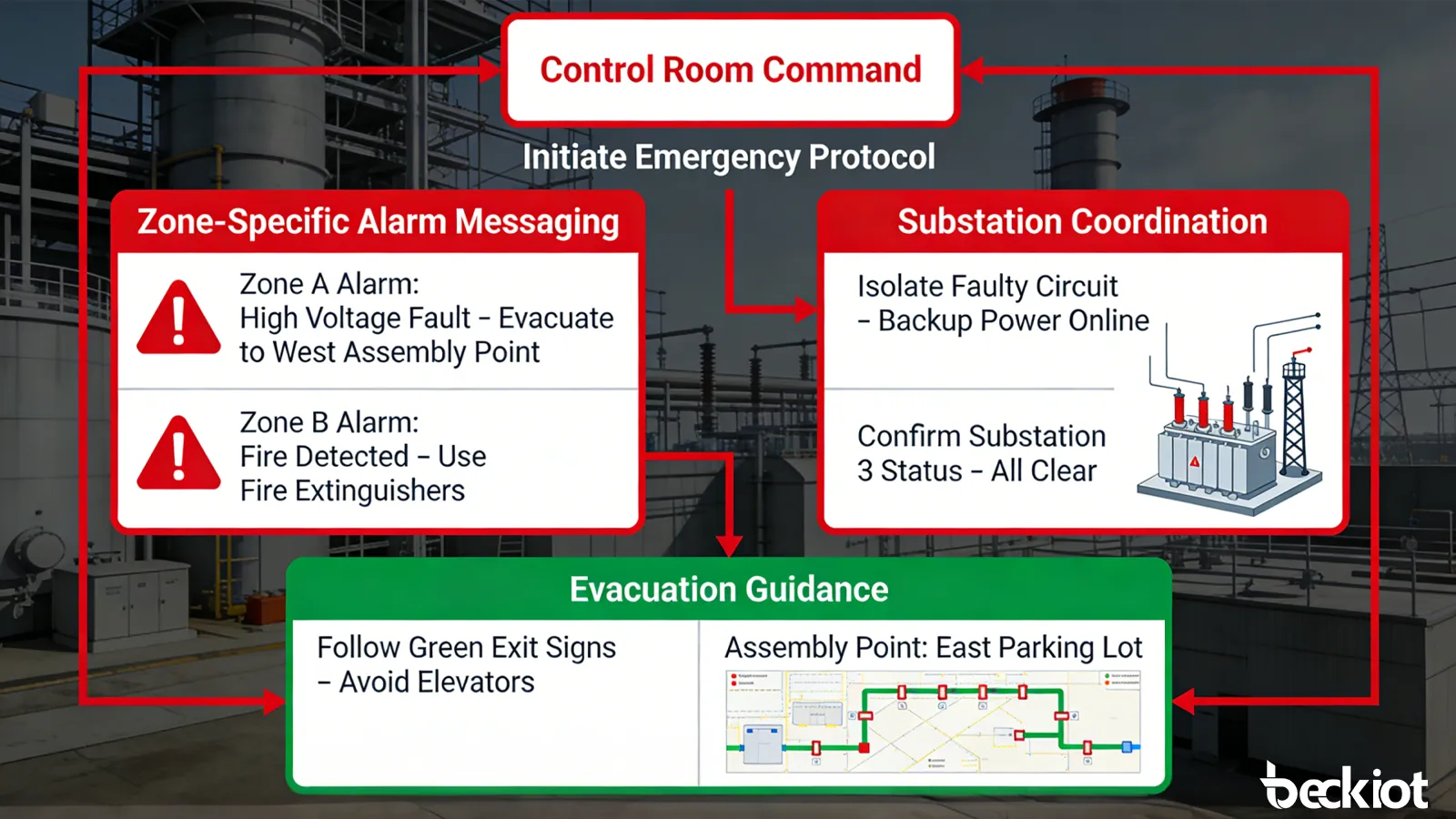

Quando ocorre um evento grave, o sistema pode acionar um alarme geral em toda a usina ou específico de uma área. Esta função é usada para incidentes como incêndio, falha elétrica, falha de equipamento, controle de área restrita, ordem de evacuação ou anormalidade operacional grave. A capacidade de alarme geral é especialmente importante em instalações onde a conscientização rápida em múltiplas zonas é essencial.
A solução suporta mensagens de emergência pré-gravadas e ao vivo. O conteúdo pré-gravado fornece uma entrega de instruções rápida e consistente, enquanto os anúncios ao vivo permitem que os operadores respondam a situações em evolução. As mensagens de emergência típicas podem incluir instruções de evacuação, advertência de perigo, aviso de incidente em equipamento, anúncio de área restrita e orientação de emergência para equipes de campo.
Os operadores na sala de controle ou centro de despacho podem transmitir mensagens ao vivo para uma zona, múltiplas zonas ou toda a usina. Isso é útil quando os incidentes mudam rapidamente e exigem direção manual. A chamada ao vivo apoia uma coordenação mais rápida com as equipes de manutenção, pessoal de operação, pessoal de segurança e contratados no local.
O sistema pode atribuir diferentes prioridades a anúncios rotineiros, chamada ao vivo, comunicação de emergência e mensagens de alarme. O conteúdo de alarme de alta prioridade automaticamente sobrepõe o áudio rotineiro de menor prioridade, garantindo que as instruções críticas sejam entregues primeiro.
Os registros de anúncios e os logs de eventos de alarme podem ser armazenados para revisão operacional e análise de incidentes. As funções de reprodução ajudam os gerentes da usina a verificar as ações de comunicação, melhorar os procedimentos e apoiar programas de treinamento com base em situações operacionais reais.
A solução pode supervisionar amplificadores, linhas de alto-falantes, terminais, links de rede e zonas-chave. O monitoramento centralizado de status ajuda as equipes de manutenção a detectar falhas precocemente e manter um melhor nível de prontidão da comunicação em toda a usina.
O planejamento da implantação deve seguir o layout da usina, o risco do processo, o movimento do pessoal, as condições de ruído e o design das rotas de emergência. Em ambientes elétricos, a cobertura de comunicação deve se estender muito além dos edifícios de escritórios e incluir as áreas técnicas e operacionais onde a atividade de produção real ocorre.
As áreas de implantação típicas incluem a sala de controle principal, o hall de turbinas, a seção de caldeiras, a área de manuseio de carvão, a zona de manuseio de cinzas, o túnel de cabos, a área de tratamento de água, a oficina auxiliar, a sala de bombas e os locais de montagem de emergência. Essas zonas precisam de comunicação diária confiável, bem como de cobertura de voz de emergência de alta prioridade.
Em subestações e ambientes de distribuição externos, o sistema pode cobrir pátios de chaveamento, zonas de transformadores, salas GIS, salas de proteção de relés, valas de cabos, salas de operação e áreas de serviço externas. Esses espaços exigem suporte de comunicação claro e confiável tanto para instruções operacionais quanto para resposta a eventos anormais.
Corredores de serviço, salas de manutenção, espaços técnicos e zonas de acesso restrito também se beneficiam do suporte de comunicação integrado. Estas são frequentemente as áreas onde a coordenação entre a equipe de controle e os trabalhadores de campo se torna mais importante durante a inspeção ou o tratamento de falhas.
| Área de implantação | Principal necessidade de comunicação | Função recomendada do sistema |
|---|---|---|
| Hall de turbinas / Área de caldeiras | Coordenação de produção, avisos de segurança, advertência de emergência | Transmissão rotineira e entrega de alarme de alta prioridade |
| Manuseio de carvão / Oficina auxiliar | Aviso de manutenção, instrução de trabalho, chamada por área | Megafonia por zonas e chamada ao vivo do operador |
| Subestação / Pátio de chaveamento | Comunicação operacional e notificação relacionada a falhas | Chamada distribuída e comunicação de alarme |
| Túnel de cabos / Corredor técnico | Apoio a inspeção, alerta de incidente, comunicação de campo | Terminais de comunicação vinculados e transmissão por área |
| Sala de controle / Centro de despacho | Comando centralizado e controle de comunicação em toda a usina | Console de chamada, supervisão do sistema, gerenciamento de eventos |
| Área de montagem de emergência | Instrução de evacuação e orientação de emergência | Transmissão de voz prioritária e mensagens de alarme |
O valor de um sistema PAGA para energia aumenta quando ele é integrado com outros sistemas da usina. Isso torna a comunicação parte do fluxo de trabalho operacional e de segurança mais amplo, em vez de uma ferramenta de anúncios independente.
Integração com alarme de incêndio: eventos de incêndio podem acionar mensagens de advertência automáticas e instruções de evacuação
Integração com CFTV: os operadores podem verificar as condições visualmente enquanto transmitem instruções e coordenam a resposta
Integração com DCS ou SCADA: eventos de processo e alarmes da usina podem ser vinculados a ações de comunicação
Integração com telefonia SIP: a comunicação de voz operacional pode ser estendida por uma rede mais ampla da usina
Integração com plataforma de despacho: equipes de resposta e operadores da usina podem ser coordenados de forma mais eficiente durante incidentes
Por exemplo, quando um alarme de incêndio é acionado em uma área designada de caldeiras, o sistema pode emitir automaticamente uma advertência específica da zona, notificar a sala de controle e permitir que os operadores iniciem a chamada ao vivo para evacuação ou isolamento operacional. Esse fluxo de comunicação coordenado reduz o atraso e melhora a clareza durante eventos sensíveis ao tempo.
Em halls de turbinas, seções de caldeiras e áreas de manuseio de combustível, a comunicação deve permanecer compreensível sob condições reais de ruído operacional. Portanto, o design do sistema deve focar na inteligibilidade prática, não apenas no nível de saída de áudio.
Os dispositivos podem estar expostos a calor, umidade, poeira, vibração e clima externo. A seleção do equipamento deve refletir tanto a adequação ambiental quanto a confiabilidade a longo prazo.
As instalações elétricas são tipicamente amplas e segmentadas. A plataforma de comunicação deve suportar cobertura em toda a usina, preservando a entrega flexível de mensagens baseada em zonas.
As operações elétricas valorizam muito a continuidade da comunicação. A arquitetura redundante para hosts de controle, redes de transmissão, fonte de alimentação e caminhos de amplificação pode melhorar a disponibilidade e reduzir o risco operacional.
A solução deve suportar ativação rápida de alarme, reprodução imediata de mensagens e tomada de controle pelo operador ao vivo quando as condições mudam. Isso é especialmente importante quando o tempo de resposta a incidentes afeta diretamente a segurança da usina.
A plataforma PAGA deve integrar-se perfeitamente aos sistemas existentes da usina para evitar ilhas de comunicação isoladas e melhorar a coordenação entre as camadas de controle, segurança e operação.
Uma solução PAGA robusta para energia não é apenas um sistema de alto-falantes. É uma estrutura de comunicação para toda a usina para informar, advertir, guiar e coordenar pessoas sob condições rotineiras e de emergência.
A Becke Telcom concentra-se em soluções de comunicação industrial para ambientes adversos e de alta exigência. Em usinas elétricas, subestações e instalações de energia, sua solução PAGA é projetada para apoiar a operação diária e a resposta a emergências por meio de uma arquitetura unificada e escalável.
A solução pode integrar megafonia, alarme geral, telefonia industrial, interfone de emergência, comunicação SIP, sistemas de alto-falantes distribuídos e coordenação de despacho em uma plataforma de comunicação gerenciável. Isso ajuda os operadores de energia a melhorar a eficiência da comunicação, reduzir a fragmentação e fortalecer a capacidade de comunicação de segurança em toda a usina.
Arquitetura unificada para megafonia, alarme, telefonia, interfone e despacho
Comunicação flexível baseada em zonas para ambientes de usina complexos
Suporte de integração para sistemas de alarme de incêndio, CFTV, DCS, SCADA e SIP
Design de comunicação industrial confiável para áreas internas e externas da usina
Implantação escalável para geração de energia, subestações e instalações de energia integradas
Para proprietários de usinas, contratantes EPC, operadores e integradores de sistemas, uma solução PAGA profissional para energia traz valor tanto na eficiência operacional quanto na gestão de segurança.
Melhora a eficiência da comunicação de voz em toda a usina
Suporta a gestão unificada da transmissão rotineira e do alarme de emergência
Melhora a velocidade de resposta durante falhas e cenários de evacuação
Fortalece a coordenação entre os centros de controle e as equipes de campo
Reduz atraso, confusão e instruções perdidas durante eventos anormais
Suporta uma operação de instalação elétrica mais segura e gerenciável
Uma Solução PAGA para Energia é uma parte essencial da comunicação de segurança de instalações elétricas modernas. Em ambientes onde ruído, distância, continuidade operacional e pressão de resposta a emergências afetam a qualidade da comunicação, uma plataforma unificada para megafonia, chamada de pessoal e alarme geral fornece uma maneira mais confiável de apoiar a atividade diária da usina e o tratamento de incidentes.
Ao combinar transmissão rotineira, chamada por zonas, alarme geral, comando de voz ao vivo e integração de sistemas em uma arquitetura coordenada, os operadores de energia podem melhorar a eficiência da comunicação, fortalecer a resposta de segurança e construir uma estrutura de comunicação em toda a usina mais adequada às condições industriais reais.
É um sistema de comunicação integrado que combina megafonia (endereço público), chamada de pessoal (paging) e alarme geral para apoiar a transmissão rotineira, a comunicação de voz baseada em áreas e a advertência de emergência em usinas elétricas e subestações.
A chamada por zonas permite que os operadores enviem mensagens apenas para a área relevante, o que melhora a precisão da comunicação e evita perturbações desnecessárias em seções não relacionadas da usina.
Sim. A solução pode emitir instruções de evacuação por meio de mensagens pré-gravadas ou anúncios ao vivo do operador, dependendo do evento e do procedimento da usina.
Sim. Pode integrar-se com sistemas de alarme de incêndio, CFTV, DCS, SCADA, telefonia SIP e plataformas de despacho para apoiar uma comunicação e resposta mais coordenadas na usina.
