Um gateway Radio over IP pode estar online, acessível e transmitindo áudio, enquanto o caminho de comunicação geral ainda apresenta baixo desempenho. Em implantações de campo, os problemas mais difíceis geralmente não são se o gateway pode se conectar, mas onde o atraso está sendo introduzido, por que a resposta PTT muda entre os sites, ou por que o áudio se torna instável apenas quando a WAN está ocupada.

Essas falhas são mais fáceis de resolver quando o sistema RoIP é tratado como uma série de seções mensuráveis, em vez de uma caixa-preta ponta a ponta. A ativação do rádio, o processamento do gateway, o transporte de pacotes, o manuseio de VPN, o buffer de jitter e o caminho de RF remoto podem cada um contribuir com seu próprio atraso ou ponto de falha.

Para o trabalho de implantação, a pergunta útil não é simplesmente se o gateway está configurado corretamente. Mas se cada seção da cadeia de comunicação foi medida, verificada e documentada.

1. Mapeie o caminho RoIP antes de alterar parâmetros

Antes de alterar as configurações de codec, atrasos de PTT ou políticas de QoS, desenhe o caminho de comunicação real usado pelo projeto. Inclua o equipamento de rádio e os dispositivos de rede entre os dois pontos finais.

Um caminho típico de vários sites pode ser:

Rádio → Gateway RoIP → Switch LAN → Roteador → VPN/WAN → Roteador → Plataforma de despacho ou gateway remoto → Rádio

A topologia exata pode ser mais complicada. Um site remoto pode usar fibra como conexão principal e 4G/5G como backup. Um centro de controle pode colocar a plataforma RoIP atrás de um firewall. Alguns projetos também separam o tráfego de rádio em uma VLAN dedicada ou o roteiam através de uma VPN corporativa.

O que importa durante o comissionamento é saber onde uma seção termina e a próxima começa.

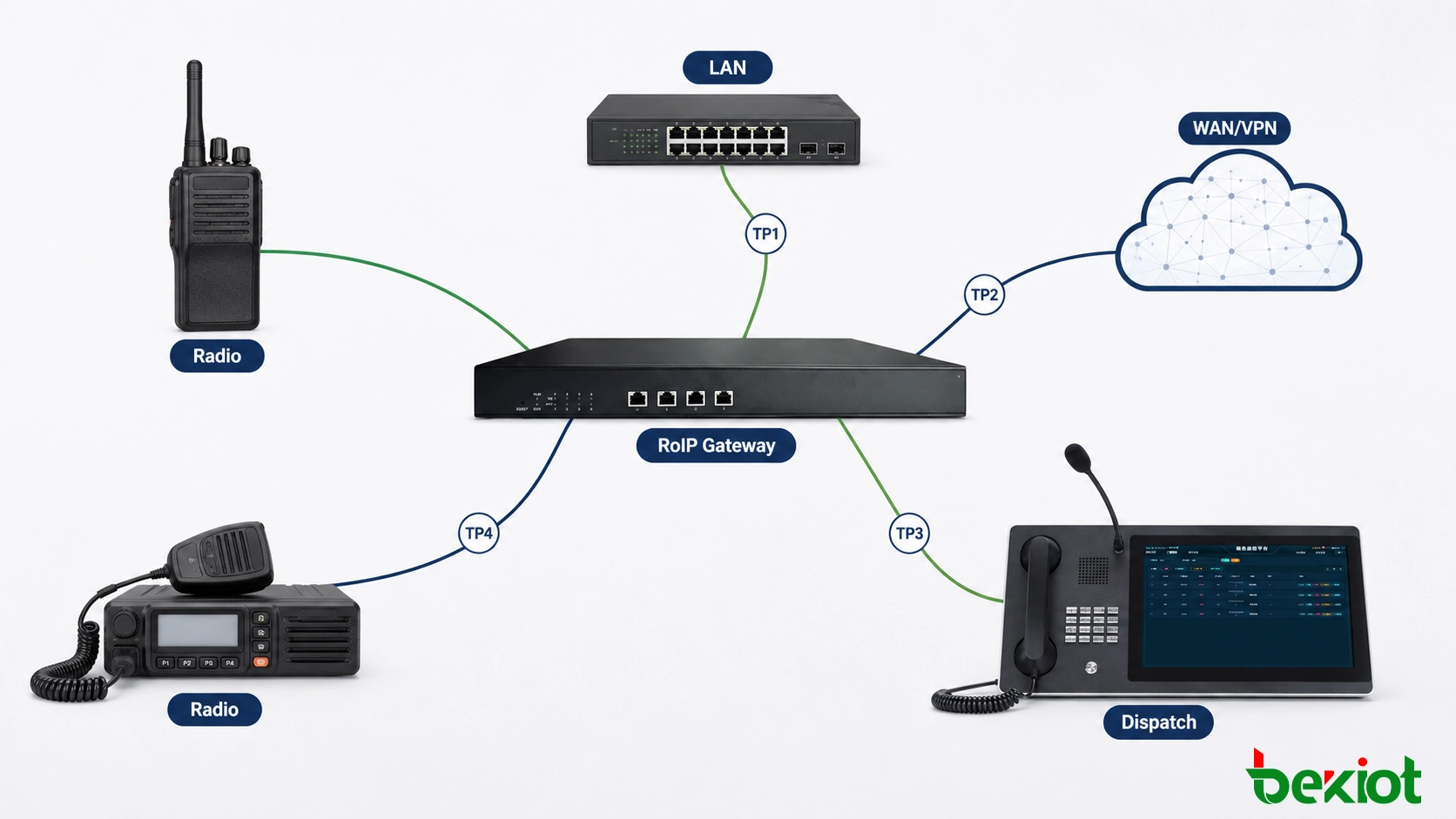

Os pontos de teste úteis normalmente incluem:

• áudio de recepção do rádio entrando no gateway;

• áudio de transmissão do gateway entrando no rádio;

• saída PTT do gateway;

• ativação da transmissão do rádio;

• mídia IP saindo do gateway local;

• mídia IP chegando ao ponto final remoto;

• saída de áudio do gateway remoto;

• e a transmissão de RF final ouvida pelo rádio receptor.

Este mapa torna-se a base para cada teste posterior. Se um operador relatar áudio atrasado ou com falhas, o engenheiro pode verificar cada seção separadamente, em vez de alterar vários parâmetros não relacionados ao mesmo tempo.

Solução RoIP relacionada: Sistema de gateway Radio Over IP

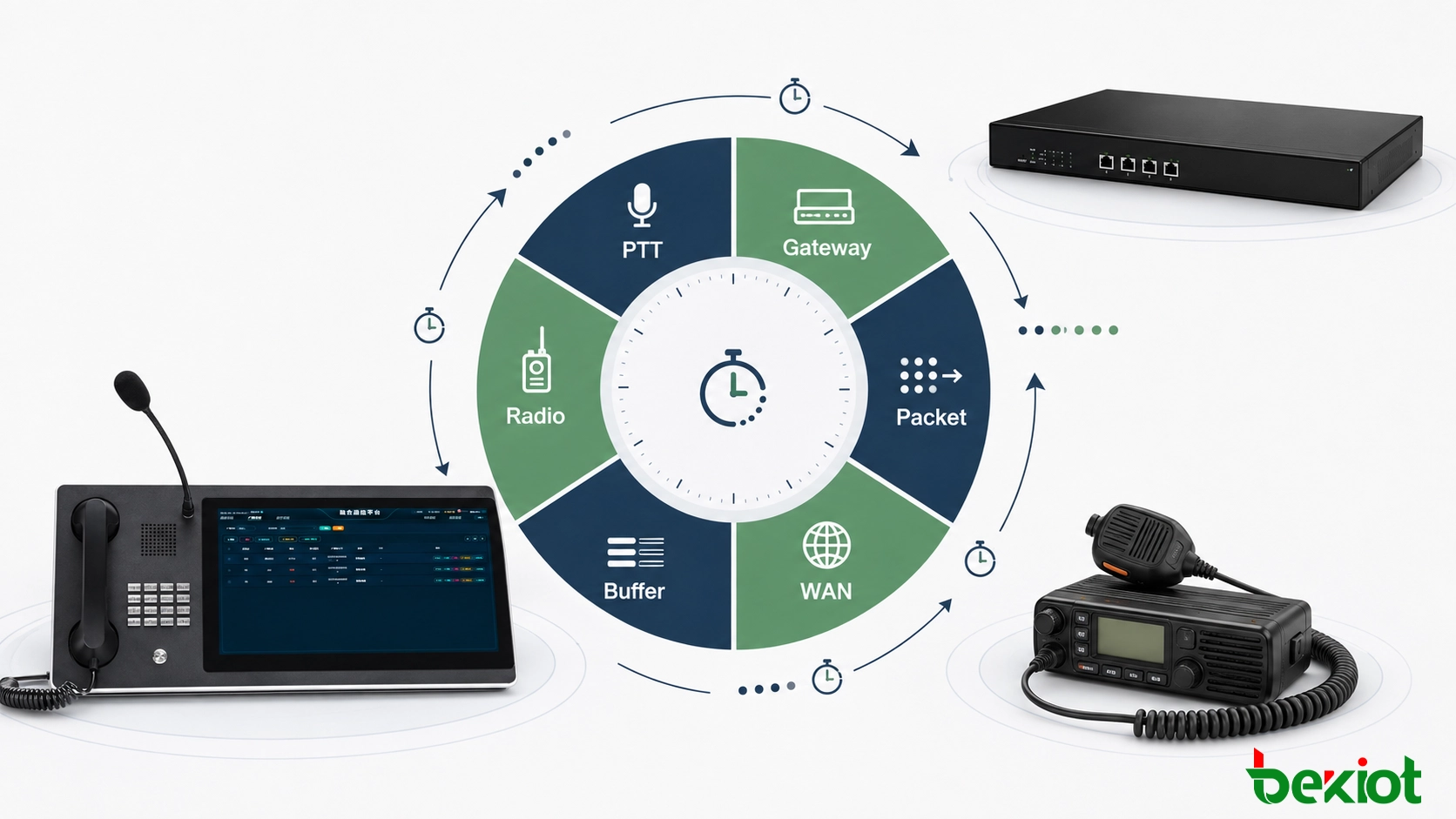

2. Estabeleça um orçamento de latência para o caminho de rádio completo

Um único resultado de ping não descreve o tempo de resposta RoIP. O ping mostra principalmente a acessibilidade da rede e o atraso de ida e volta IP. O operador de rádio experimenta uma cadeia mais longa que começa quando o PTT é solicitado e termina quando a fala útil chega ao rádio remoto.

Para solução de problemas, divida o atraso total em componentes separados:

Resposta RoIP total = Processamento PTT + Processamento do gateway local + Pacotização + Transporte IP + Buffer de jitter + Processamento remoto + Ativação do rádio + Atraso do sistema RF

A contribuição exata de cada componente depende do equipamento e da rede. O objetivo de um orçamento de latência não é forçar cada projeto a um número fixo. É identificar onde o atraso está realmente sendo adicionado.

Separe o atraso de rede do atraso de rádio

Suponha que o caminho WAN seja estável, mas os usuários ainda relatam que a resposta PTT parece lenta. Reduzir a latência da rede pode não resolver o problema se a maior parte do atraso vier do tempo de ativação do rádio ou de um grande buffer de jitter.

O oposto também pode acontecer. A ativação do rádio pode ser rápida em ambos os sites, mas um caminho WAN ou VPN muito carregado introduz atraso variável entre os gateways.

Essas duas falhas exigem ações corretivas diferentes, e é por isso que o atraso total deve ser dividido em seções mensuráveis.

Meça o mesmo caminho sob diferentes condições

Registre a latência com a rede ociosa, repita o mesmo teste durante o tráfego comercial normal. Se possível, teste novamente enquanto a WAN é intencionalmente submetida a uma carga controlada.

Uma comparação útil é:

• latência de rede ociosa;

• latência de produção normal;

• latência de pico de carga;

• e latência do link de backup, se uma WAN secundária for usada.

Um link que é aceitável quando ocioso, mas se torna inconsistente durante o tráfego de produção, geralmente aponta para um problema de capacidade de rede, enfileiramento ou qualidade de caminho, em vez de um problema de interface de rádio.

3. Meça o tempo PTT-para-áudio em vez de adivinhar

O tempo PTT é frequentemente ajustado por tentativa e erro. Um método mais confiável é medir vários eventos em sequência e identificar exatamente onde o áudio útil começa.

Por exemplo:

• T0: o comando PTT remoto é emitido;

• T1: a saída PTT do gateway muda de estado;

• T2: o rádio conectado entra em modo de transmissão;

• T3: a portadora RF está disponível;

• T4: a fala útil começa no canal RF.

A diferença entre esses pontos fornece informações muito mais úteis do que simplesmente descrever o sistema como tendo "alta latência PTT".

Se o atraso entre T0 e T1 for excessivo, investigue a sinalização de controle ou o processamento do gateway. Se T1 ocorrer rapidamente, mas T2 ou T3 for lento, o equipamento de rádio ou a interface de rádio devem ser verificados. Se a portadora RF já estiver estabelecida, mas a fala chegar atrasada, investigue o caminho de áudio e o buffer de mídia.

Use o rádio real ao definir o tempo de avanço

O tempo de avanço do PTT deve ser ajustado ao rádio ou repetidor conectado. Diferentes equipamentos podem exigir intervalos diferentes entre a ativação do PTT e o áudio útil.

Um valor copiado de outro projeto pode parecer funcionar, mas ainda produzir fala cortada ou atraso desnecessário.

O mesmo princípio se aplica ao tempo de liberação. Se o PTT for liberado antes que o áudio final saia do rádio, a última sílaba pode ser cortada. Se for mantido por muito tempo, o canal permanece ocupado após o término da fala.

O objetivo não é o atraso mais curto possível. O objetivo é o tempo mais curto que ainda produz transmissões completas e repetíveis com o equipamento de rádio real.

4. Verifique a QoS sob congestionamento, não a partir de telas de configuração

A QoS deve ser comprovada pelo comportamento do tráfego, em vez de ser assumida a partir de uma página de configuração.

Um gateway pode marcar o tráfego em tempo real corretamente, enquanto um switch intermediário, firewall, dispositivo VPN ou serviço WAN altera ou ignora essa marcação. Portanto, a configuração pode parecer correta em ambas as extremidades, enquanto o tráfego RoIP ainda compete com dados em massa durante o congestionamento.

Um teste prático é observar o caminho RoIP sob carga controlada.

O teste pode ser realizado em etapas:

1. Estabeleça uma chamada de rádio normal e registre latência, jitter e perda de pacotes.

2. Introduza tráfego de fundo no mesmo caminho WAN.

3. Repita os testes de PTT e áudio.

4. Verifique se as marcações de pacotes permanecem inalteradas ao longo da rota.

5. Inspecione as filas do roteador ou firewall onde ocorre o congestionamento.

6. Compare o resultado com a linha de base da rede ociosa.

Se o caminho RoIP permanecer estável enquanto o tráfego de fundo aumenta, a política de rede está fazendo seu trabalho. Se a fala começar a se romper ou a latência variar bruscamente, investigue a largura de banda disponível e o comportamento das filas antes de alterar as configurações de áudio do gateway ou do rádio.

A QoS não pode substituir largura de banda suficiente

O tratamento prioritário ajuda o tráfego em tempo real durante a contenção, mas não cria capacidade que não existe. Um link WAN permanentemente saturado ainda precisa de uma solução de largura de banda ou engenharia de tráfego.

Isso é especialmente importante em redes onde o RoIP compartilha a mesma conexão com CCTV, sincronização de arquivos, aplicativos de escritório ou outros serviços de alto volume.

Verifique os links de backup separadamente

Se um projeto usa 4G/5G ou outra conexão secundária, não assuma que o comportamento de QoS da WAN primária também se aplica ao caminho de backup.

A rota de backup pode ter diferentes características de latência, jitter, perda de pacotes ou políticas de tráfego. Portanto, ela deve ser medida como um caminho de comunicação separado.

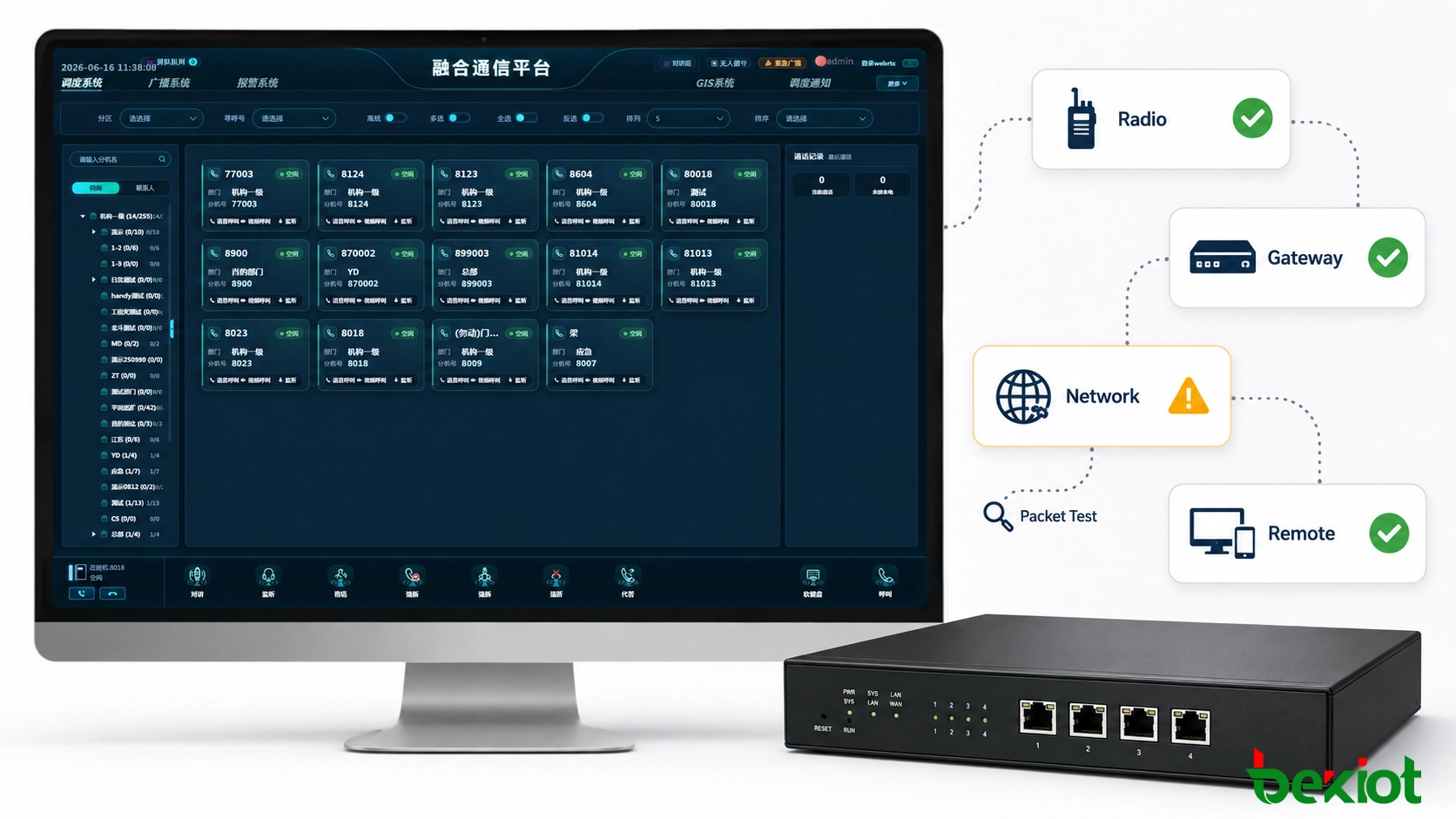

5. Localize a falha por segmento

Alterar vários parâmetros do gateway ao mesmo tempo torna a solução de problemas mais difícil porque a falha original desaparece nas alterações de configuração. Um método melhor é isolar o caminho e determinar qual seção primeiro mostra o problema.

Use seções conhecidas como boas para restringir a busca

Se o áudio local do rádio para o gateway já foi verificado, não ajuste repetidamente essa interface enquanto investiga um problema de WAN. Mantenha cada seção verificada inalterada e vá para o próximo ponto de teste.

O mesmo método funciona na direção oposta. Se o RTP ou outras mídias IP chegarem ao gateway remoto sem perda de pacotes, mas a saída de RF for ruim, o ajuste de rede provavelmente não corrigirá o problema.

O teste baseado em segmentos é particularmente útil em sistemas multi-site porque o mesmo modelo de gateway pode funcionar corretamente em vários locais, enquanto um site se comporta de maneira diferente. Comparar pontos de medição entre um site bom e um site ruim pode identificar rapidamente se a diferença está na interface de rádio, no caminho WAN ou na rede local.

6. Registre uma linha de base de implantação antes da entrega

Um sistema RoIP é mais fácil de manter quando os valores finais de trabalho são registrados antes da entrega. Sem uma linha de base, uma substituição posterior de roteador, mudança de rádio ou atualização de software pode deixar os técnicos inseguros se os parâmetros atuais são originais ou já foram modificados.

O registro de implantação deve conter os valores que são úteis para comparação, não todas as páginas da configuração do equipamento.

As medições devem ser registradas a partir do caminho de produção real, em vez de copiadas de uma configuração de laboratório. Quando possível, mantenha tanto os valores operacionais normais quanto os resultados registrados durante os testes de rede congestionada ou failover.

Esta linha de base torna-se útil sempre que um componente muda. Se um novo roteador aumenta a latência, um rádio de substituição requer um tempo de avanço PTT diferente, ou um novo serviço WAN introduz maior jitter, a equipe de manutenção tem uma condição de trabalho anterior para comparação.

Portanto, a implantação de um gateway Radio over IP não está concluída quando os dispositivos mostram um status online. Está concluída quando o caminho de comunicação foi medido seção por seção, a temporização PTT foi verificada com o equipamento de rádio real, o comportamento da rede foi testado sob carga e os valores finais de trabalho foram registrados para solução de problemas futura.
