Um sistema de sonorização antigo não precisa ser automaticamente substituído quando um site migra para telefonia IP ou despacho centralizado. Se os amplificadores, controladores de zona e altavoces permanecerem operacionais, um gateway de paging IP pode fornecer o elo perdido entre a plataforma de voz em rede e a entrada de áudio analógica do equipamento PA instalado.

O resultado é uma actualização prática: os operadores podem fazer anúncios em direto a partir de uma consola de despacho, telefone de secretária ou cliente móvel autorizado, enquanto os circuitos de amplificador e altavoces existentes continuam a distribuir som por todo o local. Esta abordagem reduz trabalhos de construção, encurta o tempo de implantação e permite que terminais de paging analógicos e IP nativos operem sob o mesmo plano de comunicação.

Produto relacionado:  Gateway de paging para intercomunicação

Por que uma atualização baseada em gateway faz sentido

Os sistemas PA tradicionais são frequentemente construídos em torno de componentes duráveis: amplificadores montados em rack, seletores de zona, altavoces de teto, altavoces tipo corneta e longos cabos de altavoz. Estas peças podem ainda ter um bom desempenho mesmo que o método de controlo se limite a um microfone local ou a uma entrada analógica dedicada. Substituir todos os dispositivos de campo apenas para obter acesso à rede pode criar custos desnecessários e perturbações.

Um gateway de paging altera a camada de controlo em vez de toda a camada de distribuição. Liga-se à rede IP, aparece como um terminal chamável na plataforma de voz ou despacho e fornece uma saída de áudio que o amplificador existente pode aceitar. Uma vez incluído o terminal no plano de marcação, os utilizadores autorizados podem alcançar um edifício, oficina ou zona de difusão sem terem de estar junto ao rack PA.

Esta arquitetura é especialmente útil quando um projeto precisa de:

• Manter amplificadores e circuitos de altavoz existentes.

• Estender o acesso de paging a consolas de despacho, telefones IP ou escritórios remotos.

• Unificar zonas PA separadas numa interface de comunicação comum.

• Adicionar agendamento baseado em rede, gravação ou ligação de eventos ao nível da plataforma.

• Implementar altavoces IP nativos em novas áreas mantendo as zonas analógicas em serviço.

O que o gateway altera – e o que mantém inalterado

O gateway altera a forma como uma difusão é iniciada e transportada. Em vez de depender apenas de um microfone localizado junto ao rack de amplificadores, o local ganha um ponto de paging endereçável pela rede. O operador pode selecionar um destino nomeado, iniciar um anúncio em direto e libertar o canal a partir da mesma interface utilizada para outras tarefas de voz ou despacho. Dependendo da plataforma envolvente, o projeto também pode adicionar permissões de utilizador, registos de chamadas, áudio programado, grupos de difusão e ações orientadas por eventos.

Não altera o projeto elétrico do circuito de altavoz. A potência de saída do amplificador, a derivação dos altavoces, a perda no cabo, a impedância, a cobertura acústica e os controlos de volume locais continuam a fazer parte do sistema PA existente. Se o sistema antigo tiver cobertura fraca, altavoces danificados ou canais de amplificador sobrecarregados, adicionar um gateway de rede não corrigirá essas falhas. Portanto, um levantamento de atualização deve separar as limitações de controlo dos problemas de distribuição de áudio antes de aprovar a solução.

Esta distinção ajuda a definir um âmbito de projeto realista. O gateway é o dispositivo de fronteira entre a comunicação em rede e o áudio analógico; não substitui todos os componentes por trás dessa fronteira. Quando o equipamento PA instalado está saudável, esta separação é uma vantagem porque permite modernizar o controlo sem perturbar a infraestrutura de campo que já funciona.

Como a voz viaja da rede para o amplificador

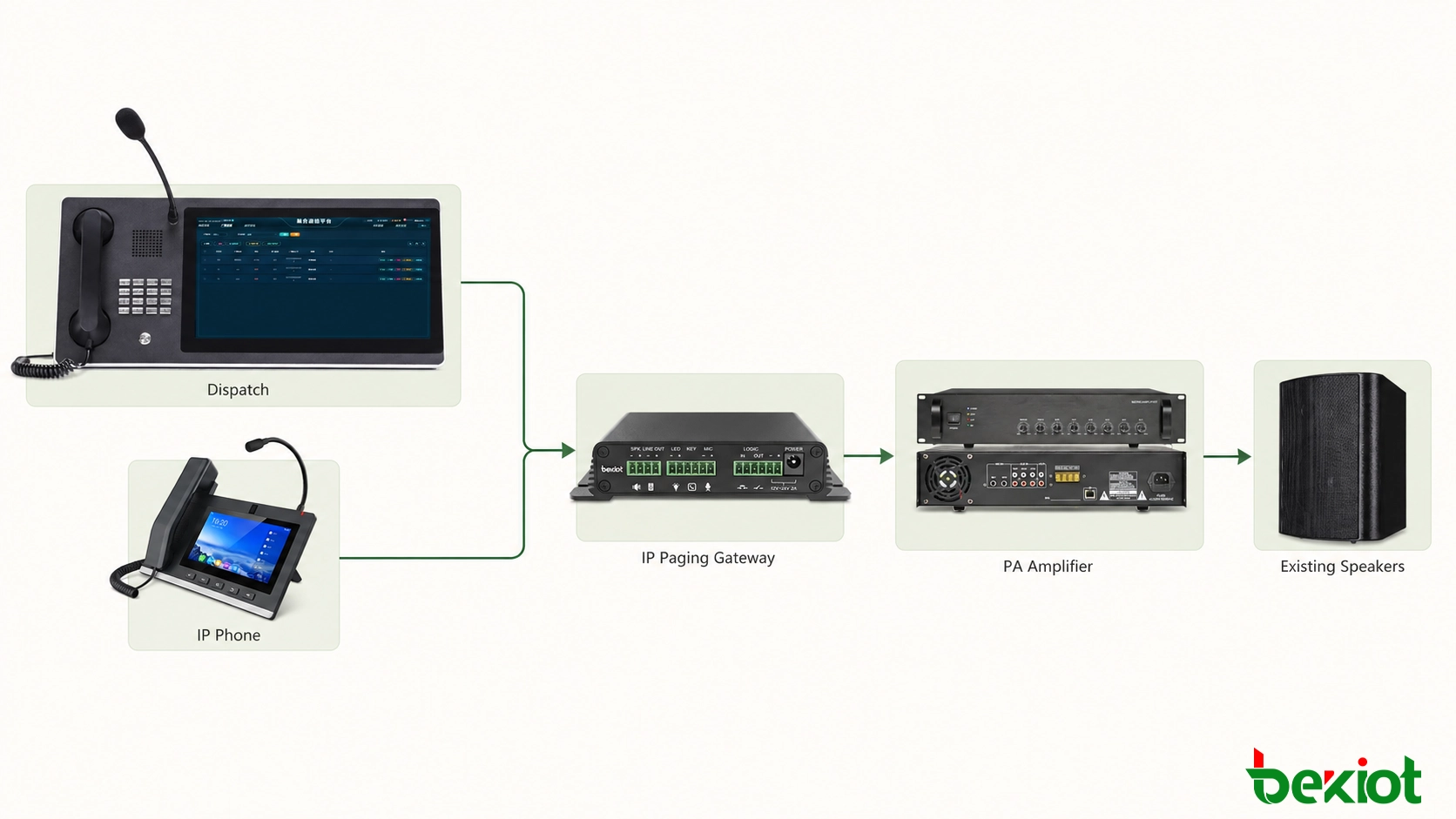

O princípio de funcionamento é simples. Numa implantação baseada em SIP, o gateway é configurado na rede e registado na plataforma de voz IP tal como qualquer outro terminal de comunicação. A plataforma atribui-lhe uma extensão ou um destino de paging. Quando um operador chama esse destino, a sessão SIP transporta o fluxo de voz até ao gateway, que converte o meio em áudio analógico.

O amplificador continua responsável pela amplificação de potência e distribuição aos altavozes. O gateway é responsável pelo acesso à rede, tratamento de chamadas e conversão de áudio. É importante manter estes papéis separados: a saída a nível de linha do gateway deve normalmente alimentar uma entrada AUX, LINE IN ou equivalente no amplificador, e não uma saída de altavoz de alta tensão.

Uma arquitetura de atualização prática

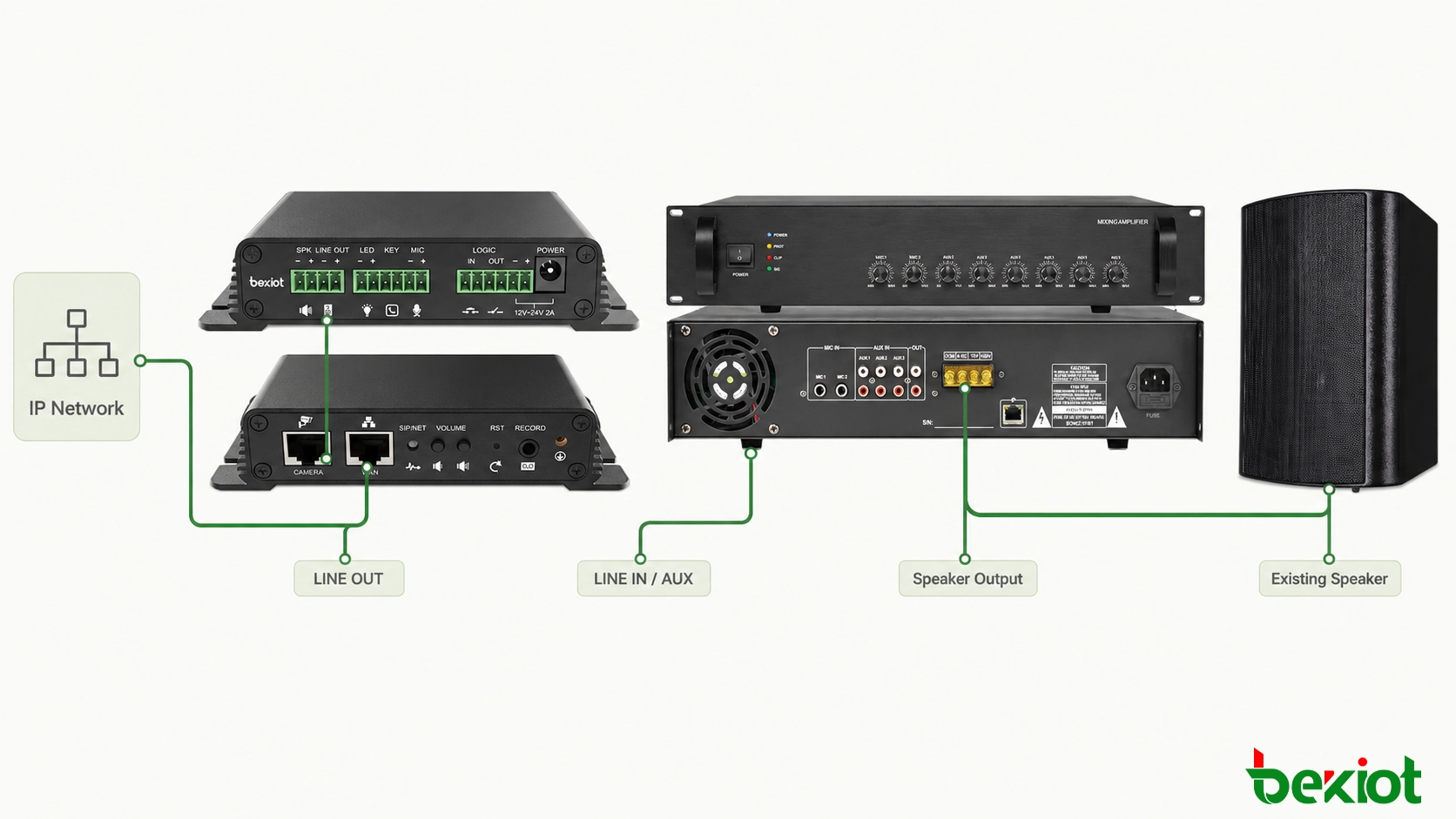

Uma instalação básica de uma única zona necessita de três ligações: Ethernet para a rede de comunicações, alimentação para o gateway (se não for alimentado através da rede) e áudio analógico do gateway para o amplificador. O cabo de áudio físico depende das interfaces disponíveis. Por exemplo, um gateway com saída de linha em bloco de terminais pode ser ligado a uma entrada RCA ou balanceada de linha de um amplificador utilizando um cabo corretamente cablado.

Antes de fabricar esse cabo, confirme se a entrada do amplificador é balanceada ou desbalanceada, o seu nível de entrada nominal e a sua configuração de terra. Uma atribuição incorreta de pinos pode causar baixo volume, zumbido, distorção ou perda de um canal de áudio. Recomenda-se cabo blindado e uma estratégia de terra limpa em torno de racks de equipamentos e áreas industriais com ruído elétrico.

Três modelos de implantação comuns

Amplificador único, destino de paging único. Este é o modelo mais simples. Um gateway alimenta uma entrada de amplificador, e a plataforma apresenta toda a rede de altavozes como um único destino. É adequado para um pequeno armazém, loja, piso de escritórios ou edifício independente onde cada anúncio deve chegar à mesma área. As principais tarefas de projeto são o registo do terminal, a correspondência de níveis de áudio e um nome de extensão claro.

Matriz PA central com várias zonas. Locais maiores podem já ter uma matriz, seletor de zona ou rack de amplificadores multicanal. O gateway fornece o programa de áudio, enquanto o controlador PA determina para onde esse programa é enviado. A seleção de zona pode ser feita manualmente no rack PA, por contactos de controlo ou através de uma interface suportada. Este modelo mantém a lógica de zoneamento existente, mas requer coordenação cuidadosa entre a sessão de voz e a ação de controlo de zona.

Gateways distribuídos por várias localizações. Uma organização com campus ou vários locais pode colocar um gateway junto ao amplificador em cada edifício ou instalação remota. Todos os terminais registam-se na plataforma central, dando à sala de controlo destinos nomeados individualmente e grupos para todo o local. Manter o percurso de áudio analógico curto pode reduzir o ruído, enquanto a rede IP transporta a chamada a longa distância. A resiliência da WAN, o backup de alimentação local e o efeito de uma falha da plataforma central devem ser considerados para cada local.

Lidar com mais de uma zona de difusão

O design das zonas depende do controlador PA existente. Um projeto pode utilizar um terminal de gateway dedicado para cada zona analógica independente, ou alimentar um gateway para uma matriz PA que já seleciona zonas. Quando o controlador instalado aceita fechos de contacto, as E/S do gateway ou uma interface de relé externa podem ser usadas para coordenar o áudio com a seleção de zona. A lógica de paging deve ser acordada antes de atribuir o hardware; caso contrário, uma atualização aparentemente simples pode deixar os operadores com nomes de destino pouco claros ou anúncios para todas as zonas inesperados.

O plano de marcação deve usar nomes operacionais em vez de etiquetas de equipamento. “Oficina Este”, “Edifício Administrativo” e “Todas as áreas de produção” são mais fáceis de entender para um despachante do que os números de extensão do gateway. As permissões podem então impedir que utilizadores gerais acedam a grupos sensíveis ou de todo o local. Se vários utilizadores puderem chamar a mesma zona, o sistema também precisa de uma política de ocupação definida: rejeitar a segunda chamada, colocá-la em fila ou permitir que uma fonte de maior prioridade interrompa o anúncio atual.

O tratamento de prioridades deve ser projetado ao longo de todo o percurso. Dar a uma consola de emergência uma prioridade mais alta na plataforma IP não é suficiente se o amplificador analógico continuar a reproduzir outra fonte local. O amplificador ou a matriz PA deve fornecer uma entrada de prioridade adequada, um contacto de silêncio ou um método de controlo. O teste de comissionamento deve confirmar que a fonte prioritária selecionada assume o controlo, que o áudio de menor prioridade é suprimido conforme pretendido e que o funcionamento normal retoma após o fim da mensagem urgente.

Execução conjunta de terminais analógicos e IP

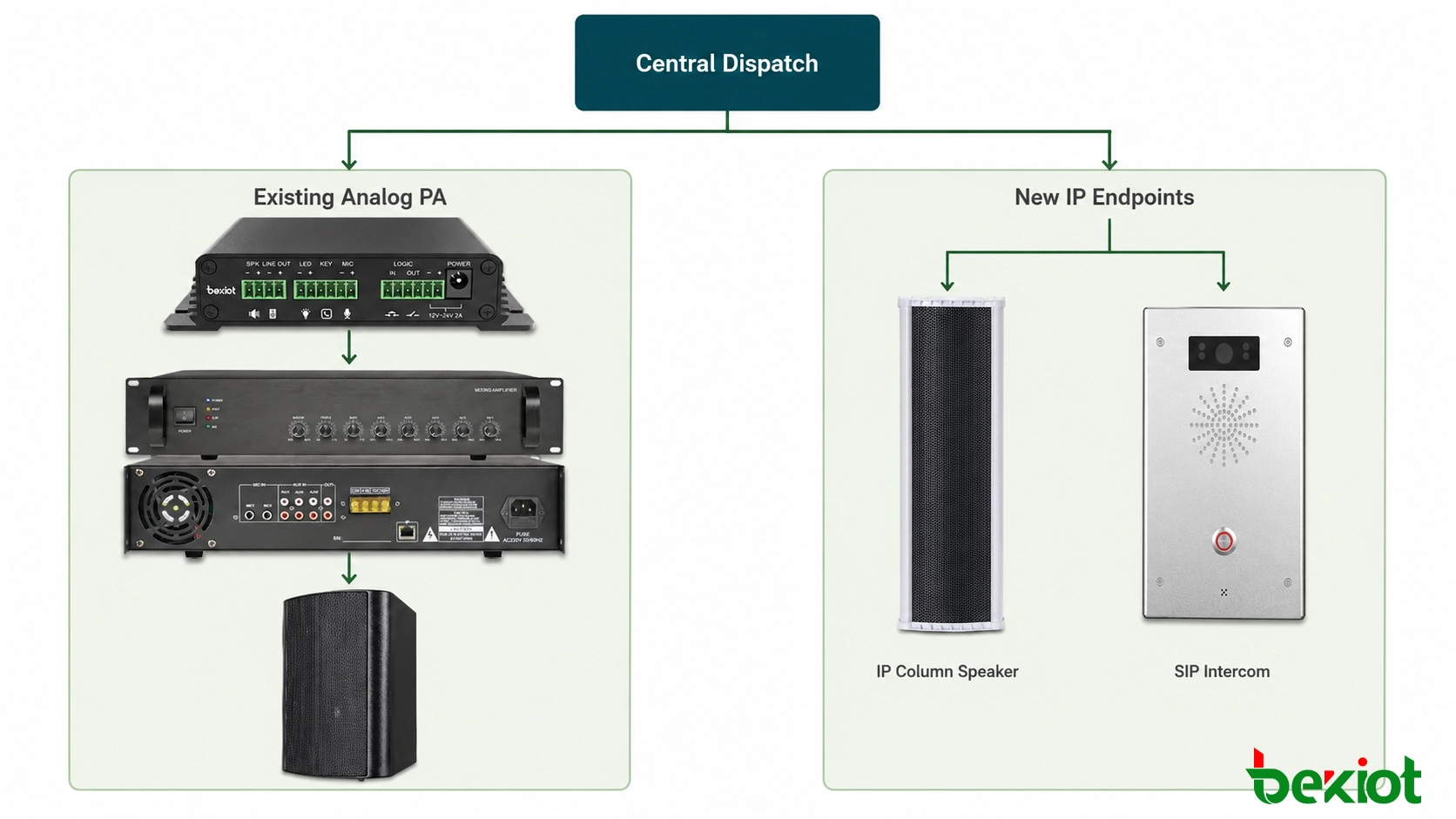

A atualização não impede uma modernização posterior. As zonas analógicas existentes podem permanecer atrás dos gateways, enquanto novos edifícios ou áreas remotas utilizam altavozes IP e terminais de intercomunicação. Ambos os tipos de terminal podem ser agrupados ao nível da plataforma quando o sistema selecionado suporta grupos de paging. Esta abordagem faseada permite a expansão sem forçar uma migração completa do local num único dia.

Os grupos híbridos devem ser testados tanto em temporização como em cobertura. Os altavozes de rede e o percurso do amplificador analógico podem não iniciar a reprodução exatamente no mesmo momento. Uma pequena diferença é muitas vezes aceitável quando as zonas estão fisicamente separadas, mas pode criar um eco audível onde as áreas de cobertura se sobrepõem. Em espaços acústicos partilhados, pode ser necessário um ajuste de atraso ou um agrupamento de zonas diferente.

Integração opcional de controlo e eventos

Alguns projetos precisam de mais do que um percurso de voz em direto. Uma entrada de contacto seco pode permitir que um botão, painel de alarme ou sinal de máquina solicite uma ação predefinida. Um contacto de saída pode operar um sinal luminoso de aviso, ativar uma entrada de amplificador ou sinalizar outro controlador. Estas funções devem ser tratadas como lógica de controlo explícita, e não como suposições baseadas na presença de um terminal de E/S.

Para cada evento, documente a fonte de acionamento, as zonas de destino, o conteúdo de áudio, a prioridade, a condição de reinicialização e o comportamento esperado após uma interrupção de rede ou alimentação. Se forem usadas mensagens gravadas, defina onde o ficheiro de áudio está armazenado e qual o dispositivo responsável pela reprodução. Uma propriedade clara evita um problema comum de comissionamento em que a plataforma de voz, o gateway e o controlador PA estão cada um configurado corretamente de forma isolada, mas a sequência automatizada completa não funciona.

Lista de verificação de instalação e comissionamento

Bons resultados dependem mais do levantamento do local e do processo de comissionamento do que do número de dispositivos. A sequência seguinte mantém as verificações de rede, áudio e operacionais suficientemente separadas para identificar falhas rapidamente.

1. Levante o equipamento PA instalado. Registe os tipos de entrada do amplificador, controlos de zona, carga de altavozes, microfones locais, entradas de prioridade e quaisquer interfaces de alarme de incêndio ou evacuação.

2. Defina quem pode chamar que zona. Crie nomes de extensão claros, grupos de paging e permissões para despachantes, telefones e utilizadores móveis.

3. Prepare a rede. Atribua endereçamento, política de VLAN de voz, regras de qualidade de serviço e caminhos de firewall apropriados para a plataforma. Os locais remotos devem ser testados através da WAN real, e não apenas em bancada.

4. Registe e verifique o terminal. Confirme que o gateway permanece online, recebe chamadas de dispositivos autorizados e liberta cada sessão corretamente.

5. Ligue o percurso de áudio. Utilize o cabo correto (terminal a terminal, terminal a RCA ou cabo balanceado) para a entrada do amplificador. Não ligue a saída de linha a um circuito de nível de altavoz.

6. Defina o ganho por etapas. Comece com níveis de saída e de amplificador conservadores, depois aumente-os enquanto verifica a inteligibilidade, o corte, o zumbido de fundo e a realimentação acústica.

7. Teste casos operacionais reais. Verifique zonas individuais, grupos de chamada geral, condições de ocupação, terminação de chamadas, conteúdo programado, recuperação de alimentação e o comportamento de qualquer microfone de recurso local.

Teste a inteligibilidade, não apenas o volume

Um anúncio alto não é necessariamente claro. O comissionamento deve usar uma mensagem de teste falada consistente e avaliar cada área representativa com o ruído de fundo normal presente. Ouça consoantes cortadas, excesso de graves, zumbido, realimentação e grandes diferenças entre zonas. Se a entrada do amplificador for demasiado excitada, reduzir o volume do altavoz não eliminará a distorção já criada mais cedo na cadeia de sinal.

O ganho de áudio deve ser ajustado da fonte para o destino: nível do microfone do operador, nível de média da plataforma, saída de linha do gateway e entrada do amplificador ou nível mestre. Altere uma etapa de cada vez e registe as definições aceites. Isto fornece uma linha de base reproduzível se o equipamento for substituído ou se uma visita de manutenção posterior relatar que os anúncios se tornaram mais silenciosos ou distorcidos.

Inclua verificações de rede e segurança

Como o paging se torna um serviço de rede, a segurança do terminal faz parte do design de áudio. Substitua as credenciais padrão, restrinja o acesso de administração, mantenha a sincronização de hora consistente e faça uma cópia de segurança da configuração final. Coloque os dispositivos de voz num segmento de rede apropriado e permita apenas os caminhos de sinalização, média e administração que o sistema necessita. Um terminal de paging não deve ser exposto diretamente à Internet pública apenas para simplificar o acesso remoto.

As definições de qualidade de serviço devem ser verificadas de ponta a ponta, especialmente em ligações WAN partilhadas. A perda de pacotes, a variação ou o encaminhamento instável podem transformar uma chamada bem-sucedida num anúncio ininteligível. O teste de aceitação deve incluir chamadas durante uma carga de rede realista, não apenas quando o local está calmo. Para instalações remotas, teste a recuperação após perda de ligação e confirme se o paging local permanece disponível quando a plataforma central não pode ser alcançada.

Onde esta abordagem se encaixa melhor

A integração baseada em gateway funciona bem em fábricas, armazéns, escolas, hospitais, campus de escritórios, instalações de transporte, locais de retalho e locais de utilidade pública onde uma rede PA analógica já cobre as áreas necessárias. Também é útil em projetos com múltiplos locais: uma equipa de despacho central pode alcançar amplificadores remotos através da rede IP, sujeito ao design de segurança, largura de banda e resiliência do local.

• Fabrico e logística: Ligue pavilhões de produção, áreas de carga e armazéns a uma central de despacho, mantendo os altavozes tipo corneta de alta potência projetados para ambientes ruidosos.

• Escolas e campus empresariais: Permita que escritórios autorizados chamem edifícios individuais ou áreas comuns, enquanto o conteúdo programado e os anúncios de rotina são geridos centralmente.

• Hospitais e instalações de cuidados: Integre áreas de paging geral sem perturbar os circuitos de altavoz das enfermarias existentes, sujeito a requisitos de privacidade, prioridade e operacionais locais.

• Transportes e instalações públicas: Estenda os anúncios da sala de controlo aos amplificadores existentes em átrios, plataformas ou áreas de estacionamento, e adicione terminais IP durante expansões posteriores.

• Serviços públicos e locais remotos: Forneça acesso central a subestações, instalações de água ou locais não vigiados, preservando um microfone local ou outro caminho de recurso.

A abordagem é menos adequada quando a cablagem do amplificador ou altavoz existente não é fiável, quando é obrigatória uma monitorização precisa por altavoz, ou quando o sistema de voz de emergência exigido deve cumprir normas que o equipamento PA instalado nunca foi concebido para satisfazer. Nesses casos, o gateway pode ainda fazer parte da solução, mas não pode compensar hardware de campo inadequado nem substituir um design de segurança de vida em conformidade.

Portanto, uma atualização faseada deve incluir um limite de substituição. As zonas em bom estado podem ser integradas primeiro, enquanto as secções danificadas ou não conformes são agendadas para renovação. Novos altavozes IP podem ser introduzidos onde a monitorização individual de terminais, o zoneamento flexível ou uma expansão mais fácil proporcionem um benefício operacional claro. Isto evita tratar “analógico” e “IP” como uma decisão de tudo ou nada e dá ao projeto um caminho de migração controlado.

Para a maioria dos projetos de atualização, o melhor primeiro passo não é selecionar um dispositivo. É mapear o percurso de sinal atual, a estrutura de zonas e o fluxo de trabalho do operador. Uma vez claros estes três elementos, o gateway pode ser colocado na fronteira correta entre a comunicação em rede e a amplificação analógica, com um plano de teste que reflita como o local irá realmente utilizar o sistema.
