O NXDN é um protocolo de rádio móvel terrestre digital de banda estreita projetado para comunicação profissional de voz e dados. Ele é usado em redes de rádio privadas onde organizações precisam de controle direto sobre cobertura, grupos de chamada, acesso ao despacho e procedimentos operacionais, sem depender inteiramente de redes móveis públicas.

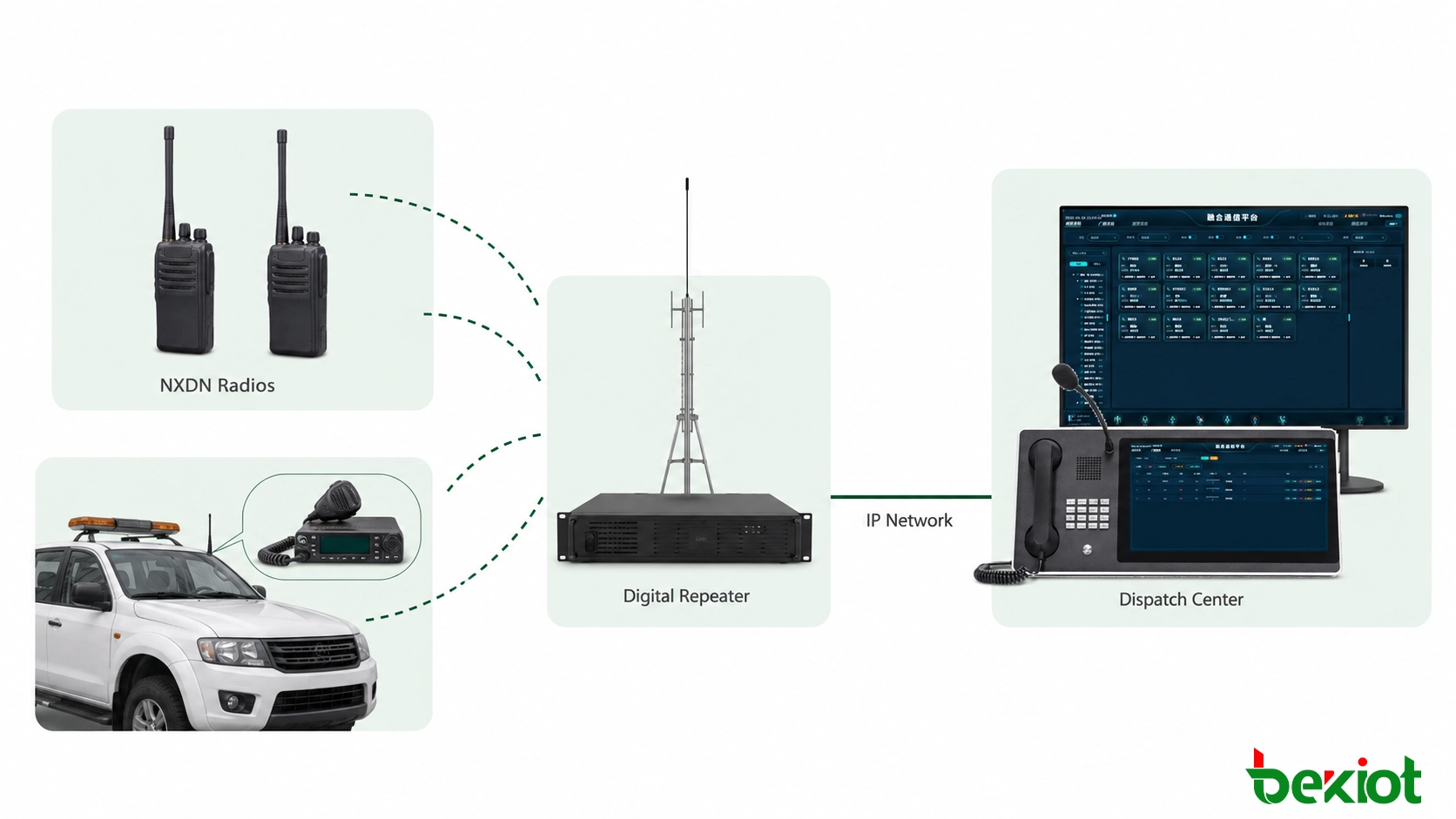

Uma implantação pode ser tão simples quanto vários rádios portáteis se comunicando através de um repetidor, ou pode incluir múltiplos sítios, atribuição automática de canais, despacho centralizado, gravação e conexões com outros sistemas de comunicação. A arquitetura correta depende da cobertura, volume de tráfego, espectro disponível e do nível de controle operacional necessário.

Produto Relacionado: Becke RoIP Gateway

Um Padrão de Banda Estreita para Rádio Profissional

NXDN, abreviação de Next Generation Digital Narrowband, foi desenvolvido através de uma aliança técnica entre fabricantes de rádio profissionais e agora é suportado pelo Fórum NXDN. Sua interface de ar comum também foi incluída em um relatório de radiocomunicação da União Internacional de Telecomunicações como uma tecnologia de rádio móvel terrestre digital.

Ao contrário de serviços de comunicação que dependem de uma operadora móvel, uma rede NXDN pode ser construída como um sistema de rádio controlado pela organização. Frequências, repetidores, identidades de assinantes e grupos de chamada são planejados para uma área operacional definida. Isso torna a tecnologia adequada para locais que exigem comunicação rápida por push-to-talk, cobertura previsível e responsabilidade clara pela gestão do sistema.

Os usuários típicos incluem fábricas, concessionárias de serviços públicos, operadores de transporte, portos, aeroportos, campi, equipes de gestão imobiliária e organizações de serviço público. A mesma interface de ar pode suportar comunicação direta rádio-a-rádio, operação repetidora convencional e redes trunking.

A operação digital também oferece mais do que voz em grupo básica. Dependendo dos rádios, repetidores e plataforma de gestão, um sistema pode suportar:

• Chamadas em grupo para departamentos, turnos ou equipes operacionais.

• Chamadas individuais entre usuários de rádio autorizados.

• Mensagens curtas de texto, status e dados de localização.

• Chamadas de emergência e tratamento prioritário.

• Monitoramento de despacho e gravação de chamadas.

• Roaming multi-sítio e cobertura interligada por IP.

Funções como detecção de queda, posicionamento Bluetooth, alarme de ligação e integração com sistemas de vídeo não são garantidas apenas pela interface de ar NXDN. Elas são implementadas através de terminais compatíveis, aplicativos, gateways e software de despacho. Esses requisitos devem, portanto, ser definidos em nível de sistema, em vez de serem assumidos a partir do protocolo de rádio.

O Que Acontece Através do Canal de Rádio

O NXDN usa acesso múltiplo por divisão de frequência, ou FDMA. Cada conversa de rádio ativa ocupa um canal de frequência atribuído, em vez de um intervalo de tempo dentro de uma portadora mais larga. Esta é uma das principais diferenças técnicas entre o NXDN e os sistemas de rádio baseados em TDMA.

O padrão suporta espaçamento de canal de 6,25 kHz e 12,5 kHz. Em uma configuração de 6,25 kHz, dois canais coordenados separadamente podem ser posicionados dentro de um espectro equivalente a um canal analógico de 12,5 kHz. Isso pode melhorar a utilização do espectro, mas o plano de frequências real deve ser aprovado de acordo com as regras locais de licenciamento e coordenação.

A Qualidade de Áudio Depende de Todo o Caminho de RF

O processamento digital de voz suprime o chiado de fundo normalmente ouvido quando um sinal FM analógico se torna mais fraco. A fala pode, portanto, permanecer limpa em grande parte da área de cobertura útil. No entanto, perto da borda da cobertura, o áudio digital pode se deteriorar rapidamente quando o receptor não consegue mais recuperar os dados de forma confiável.

Afirmações de que um protocolo de rádio sempre fornece melhor áudio devem ser tratadas com cuidado. A qualidade percebida também depende do microfone, configuração do vocoder, sensibilidade do receptor, instalação da antena, interferência de RF e do ambiente acústico do usuário. Um teste de cobertura em campo é mais útil do que confiar apenas em uma comparação de protocolos.

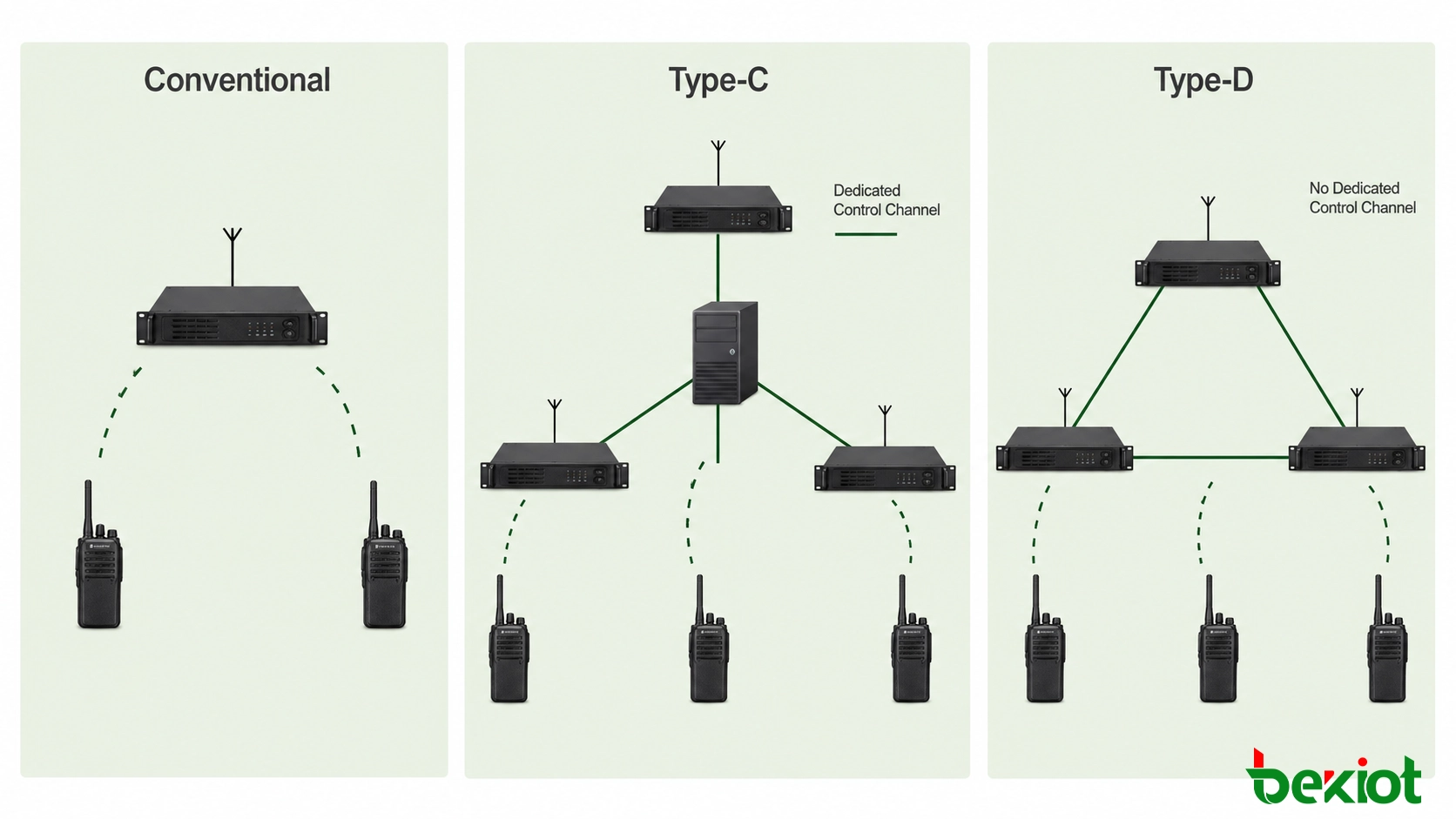

Escolhendo a Estrutura Operacional Correta

Nem toda organização precisa de uma rede trunking. O modo de operação deve ser selecionado de acordo com o número de usuários, canais disponíveis, área de cobertura e tráfego de chamadas esperado.

Operação Direta e Convencional

O modo direto permite que rádios compatíveis se comuniquem sem um repetidor quando os usuários estão dentro do alcance do rádio. Ele fornece um caminho de comunicação local simples para pequenas equipes, áreas de trabalho temporárias e situações onde a infraestrutura fixa não está disponível.

A operação repetidora convencional estende a cobertura recebendo uma transmissão de rádio e retransmitindo-a a partir de um local elevado ou estrategicamente posicionado. Cada departamento ou função é normalmente atribuído a um canal fixo. Esse arranjo é simples de operar e geralmente é adequado para uma única planta, armazém, campus ou área de serviço local.

Trunking Centralizado Tipo C

O Tipo C usa um canal de controle dedicado. Os rádios assinantes se registram na rede, e o sistema atribui um canal de tráfego disponível quando uma chamada é solicitada. O controle central suporta gerenciamento eficiente de canais, filas de chamadas, regras de prioridade e roaming em sistemas multi-sítio maiores.

Essa arquitetura é apropriada quando vários grupos de usuários compartilham um conjunto de canais de rádio ou quando a organização precisa de controle de acesso estruturado e operação coordenada em grande área. Como o canal de controle é central para o processamento de chamadas, redundância e recuperação de falhas devem ser incluídas no projeto.

Trunking Distribuído Tipo D

O Tipo D não reserva um canal de controle dedicado. As decisões de trunking são tratadas através de lógica de sistema distribuída, permitindo que os canais disponíveis sejam usados para tráfego. Ele pode fornecer uma estrutura eficiente para sistemas pequenos e médios que precisam de funções de trunking sem um canal de controle continuamente atribuído.

O Tipo D e o Tipo C não devem ser tratados como opções de configuração intercambiáveis. A compatibilidade do rádio, arquitetura do repetidor, requisitos de roaming e planos de expansão devem ser confirmados antes que o tipo de sistema seja selecionado.

Como se Compara com o DMR

O NXDN e o DMR suportam comunicação de rádio digital profissional, mas organizam a capacidade de RF de maneira diferente. O NXDN usa FDMA com canais de 6,25 kHz ou 12,5 kHz. O DMR comumente usa TDMA de dois slots dentro de uma portadora de 12,5 kHz, permitindo que dois caminhos lógicos de comunicação compartilhem essa portadora transmitindo em intervalos de tempo alternados.

Compare a Capacidade Útil, Não Apenas a Largura do Canal

A largura do canal sozinha não determina quantos usuários um sistema pode suportar. Os engenheiros também devem considerar a duração das chamadas, tráfego na hora de pico, capacidade reservada para emergências e o número de grupos que compartilham cada canal. Uma rede convencional pouco utilizada pode funcionar de forma confiável com apenas algumas frequências, enquanto um local com chamadas simultâneas frequentes pode se beneficiar da alocação dinâmica de canais trunking.

A eficiência espectral deve, portanto, ser avaliada juntamente com o comportamento operacional. Dois caminhos de comunicação tecnicamente disponíveis fornecem pouco benefício se ambos forem atribuídos incorretamente, afetados por interferência ou indisponíveis em um local crítico. O planejamento de capacidade deve usar registros reais de chamadas ou estimativas de tráfego representativas, em vez de confiar apenas no número teórico de canais.

Nenhum dos métodos é automaticamente superior para todos os projetos. O NXDN pode ser atraente onde atribuições de frequência de 6,25 kHz, operação FDMA ou uma frota NXDN existente influenciam o projeto. O DMR pode oferecer uma escolha mais ampla de fornecedores em alguns mercados e pode fornecer dois caminhos lógicos dentro de uma portadora de 12,5 kHz.

Uma avaliação prática deve começar com as frequências disponíveis, rádios existentes, padrões de tráfego e interoperabilidade necessária. Substituir uma frota em funcionamento apenas porque outro protocolo parece mais popular pode criar custos desnecessários sem melhorar a cobertura ou os procedimentos operacionais.

Integrando o Tráfego de Rádio em um Ambiente de Despacho por IP

Uma rede de rádio autônoma é eficaz para comunicação local por push-to-talk, mas as operações se tornam mais difíceis quando os supervisores precisam monitorar vários canais, coordenar locais remotos ou se comunicar com usuários em diferentes sistemas. A integração RoIP transporta áudio e sinais de controle do rádio através de uma rede IP, de modo que canais selecionados podem ser apresentados a uma plataforma de despacho centralizada.

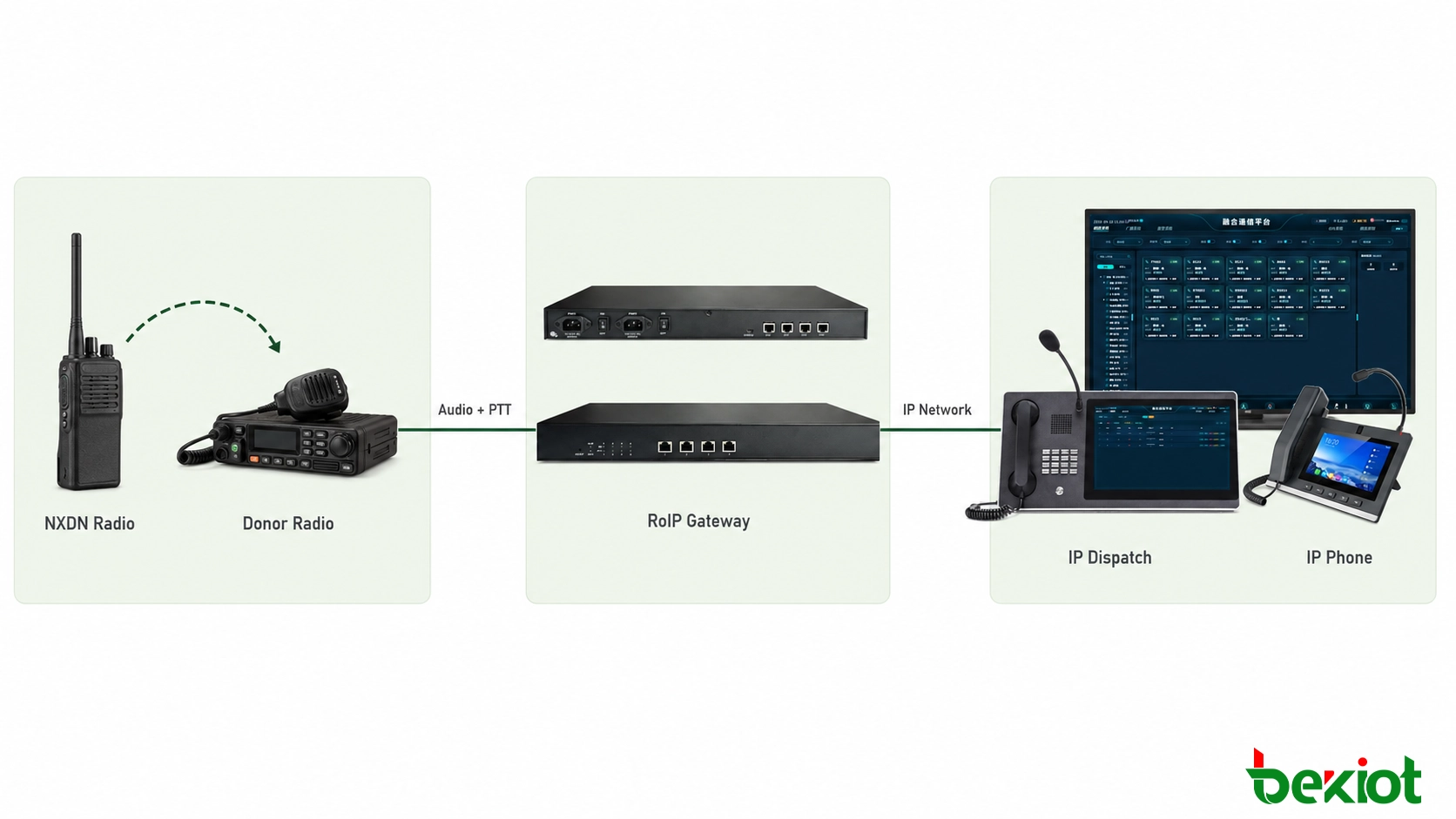

Em muitas implantações, o gateway RoIP se conecta a um rádio móvel ou base compatível através de áudio acessório, controle push-to-talk e sinais de detecção de portadora ou squelch. O gateway converte essas interfaces físicas de áudio e controle em fluxos e sinalizações que o sistema de despacho pode gerenciar.

Esse limite precisa ser entendido corretamente. Um gateway conectado através da interface de acessório analógico de um rádio não converte diretamente o protocolo de ar NXDN em outro protocolo de rádio. O rádio conectado ainda lida com a transmissão de RF, identidade do assinante e operação do protocolo. O gateway transporta o estado de áudio e controle disponível para o lado IP.

Uma vez integrado, um despachante autorizado pode ser capaz de:

• Monitorar um ou mais canais NXDN a partir de um console central.

• Transmitir para um canal de rádio selecionado usando controles push-to-talk.

• Conectar locais de rádio remotos através de uma WAN existente.

• Gravar áudio do canal com carimbos de data/hora e informações do operador.

• Incluir usuários de rádio em sessões de despacho entre sistemas.

• Vincular a comunicação por rádio com telefones IP, aplicativos móveis ou outras redes de rádio.

Separe o Transporte de Voz do Controle de Rádio

Um projeto RoIP confiável trata áudio e controle de rádio como caminhos de engenharia separados. A interface de áudio transporta a fala recebida e transmitida, enquanto as linhas de controle lidam com push-to-talk, detecção de portadora e outros estados de rádio suportados. O temporização incorreta entre esses caminhos pode cortar as primeiras palavras de uma transmissão, manter o rádio acionado após o operador soltar o PTT ou permitir que ruído de fundo abra o canal de despacho.

A comissionamento deve medir o atraso de ativação do PTT, o tempo de início do áudio e o comportamento de liberação. Se vários canais remotos estiverem conectados a uma plataforma de despacho, cada canal também deve ter um nome operacional claro, permissão de acesso e indicação de ocupado. Os despachantes devem selecionar locais como "Planta Norte" ou "Canal de Manutenção", em vez de trabalhar com endereços de gateway ou nomes de modelos de rádio.

A disponibilidade de recursos depende de como a interface de rádio é implementada. A integração básica de áudio e PTT pode não expor IDs de unidade, mensagens de texto, relatórios GPS ou status de emergência à plataforma de despacho. Projetos que exigem essas funções devem confirmar que o rádio, o gateway e o software de despacho compartilham uma interface de dados ou controle suportada.

Planejando uma Implantação Confiável

O projeto do sistema deve começar com os requisitos operacionais, em vez de especificações de rádio. Mapeie as áreas que precisam de cobertura, as equipes que se comunicam, o número de chamadas simultâneas e o caminho de comunicação necessário durante uma falha de rede ou energia.

1. Confirme a disponibilidade do espectro. Verifique frequências, espaçamento de canal, potência de transmissão e condições de licenciamento com a autoridade local apropriada.

2. Levante o ambiente de RF. Identifique terreno, edifícios, fontes de interferência, lacunas de cobertura e locais adequados para repetidores.

3. Estime o tráfego de chamadas. Determine se os canais convencionais fixos são suficientes ou se a capacidade trunking compartilhada é justificada.

4. Defina grupos e permissões. Crie um plano claro para IDs de rádio, grupos de chamada, acesso de emergência e autoridade de despacho.

5. Verifique a compatibilidade das interfaces. Confirme níveis de áudio, lógica de PTT, detecção de portadora e interfaces de dados suportadas antes de selecionar uma conexão RoIP.

6. Projete para interrupções. Identifique quais funções de rádio locais devem permanecer disponíveis quando a WAN, o servidor de despacho ou o sítio central estiverem indisponíveis.

7. Teste em condições operacionais reais. Comissione a rede com ruído de fundo normal, movimento de veículos, ambientes internos e carga de rede realista.

Projete a Cobertura em Torno da Posição de Trabalho do Usuário

As previsões de cobertura devem ser verificadas onde os rádios são realmente usados: dentro de veículos, ao lado de máquinas, abaixo do solo, dentro de edifícios reforçados e perto de grandes estruturas metálicas. Um sinal medido em uma área de estacionamento aberta não prova que a comunicação permanecerá confiável dentro de uma oficina ou túnel.

Os testes devem incluir o desempenho tanto de uplink quanto de downlink. Um usuário pode ouvir o repetidor claramente, enquanto um rádio portátil de baixa potência não consegue alcançá-lo do mesmo local. A posição da antena, perda no cabo alimentador, penetração em edifícios e orientação do rádio portátil podem criar um caminho desbalanceado. Portanto, rádios portáteis e móveis representativos devem ser incluídos no levantamento final de cobertura.

Os testes de aceitação devem cobrir chamadas diretas, chamadas por repetidor, seleção de grupo, chamadas individuais, comportamento de canal ocupado, roaming, PTT de despacho, níveis de áudio e recuperação após uma interrupção. Para sistemas multi-sítio, os testes devem ser realizados através da WAN de produção, e não apenas em uma rede de bancada local.

Uma solução bem projetada não exige que todos os sistemas de comunicação usem a mesma interface de ar. O NXDN pode continuar atendendo usuários que precisam de cobertura de rádio confiável, enquanto gateways e software de despacho fornecem acesso controlado a redes telefônicas, de banda larga e outras redes de rádio. O resultado é um caminho de migração que protege o investimento existente em rádio sem isolá-lo das comunicações operacionais mais amplas.
