Os Veículos Subaquáticos Autónomos (AUV) podem navegar, inspecionar, mapear e coletar dados sem uma conexão física contínua com um operador, mas a comunicação continua sendo uma das partes mais difíceis de uma missão subaquática. Um AUV pode ser capaz de viajar por uma grande área subaquática, mas enviar comandos ao veículo ou retornar dados de sensores, imagens e vídeos a uma estação de controle é muito mais difícil debaixo d'água do que no ar.

Não existe uma única tecnologia de comunicação que ofereça ao mesmo tempo longo alcance, alta largura de banda, baixa latência e forte adaptabilidade ambiental. Portanto, os sistemas práticos de comunicação para AUV precisam selecionar ou combinar diferentes métodos de transmissão de acordo com o alcance da missão, as condições da água, a taxa de dados necessária e a arquitetura operacional.

Por que a transmissão de dados subaquática é tão difícil?

A comunicação por rádio funciona extremamente bem para aeronaves, veículos aéreos não tripulados e sistemas móveis terrestres porque as ondas eletromagnéticas se propagam eficientemente através da atmosfera. As condições subaquáticas são fundamentalmente diferentes. A água absorve e dispersa a energia eletromagnética, tornando a transmissão por rádio convencional de longo alcance difícil, especialmente em água do mar.

O desempenho do sinal também é afetado por alterações na salinidade, temperatura da água e partículas em suspensão. Essas variáveis podem alterar as características de propagação e aumentar a atenuação, reduzindo a distância de comunicação útil.

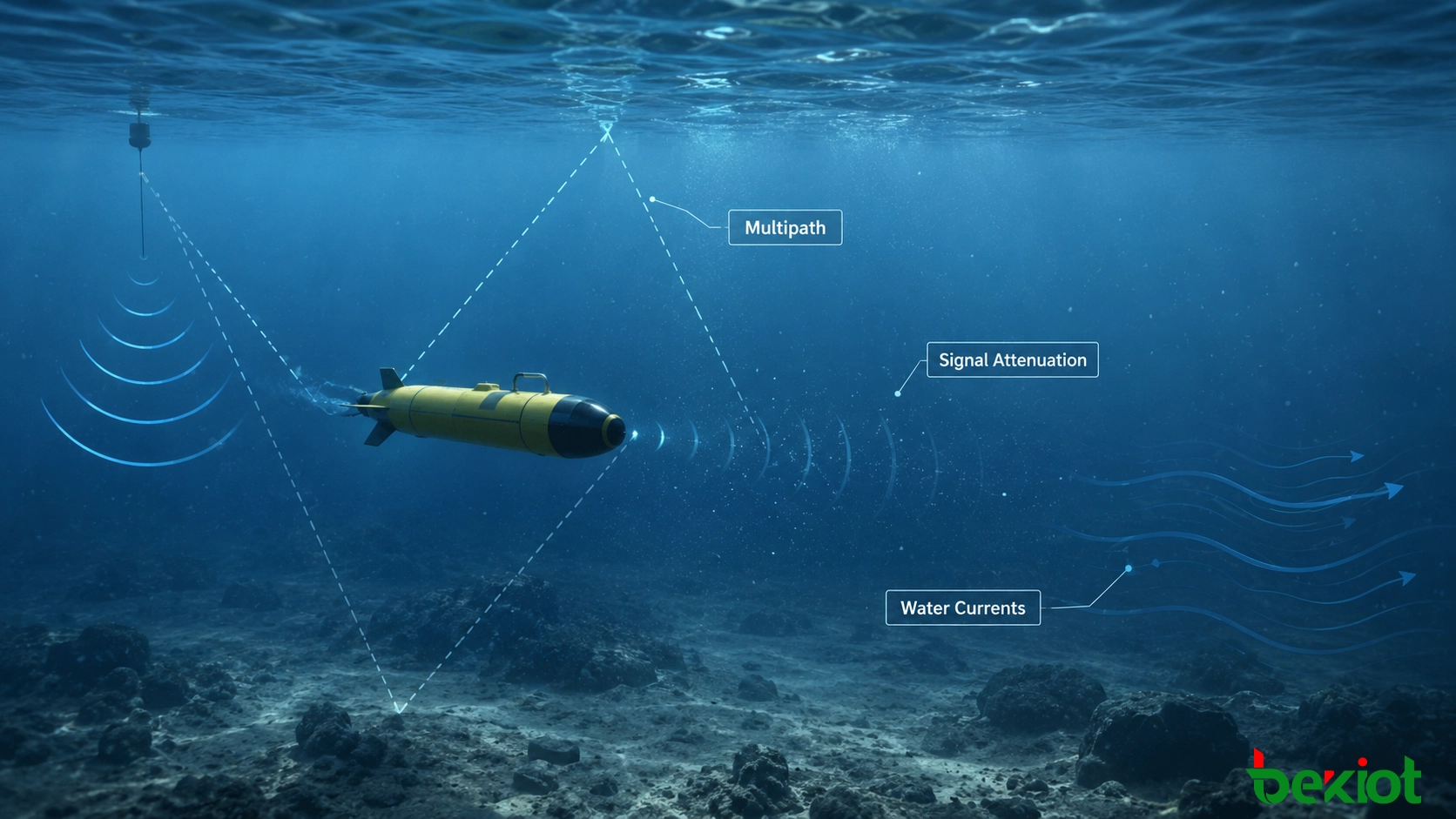

O problema não se limita à simples perda de sinal. Os sinais subaquáticos podem ser refletidos, refratados e dispersos pela superfície da água, pelo fundo do mar e por outras estruturas. Portanto, múltiplas versões do mesmo sinal podem chegar ao receptor através de diferentes caminhos de propagação.

Esse ambiente de múltiplos percursos pode introduzir distorção, interferência e efeitos Doppler. Marés, ondas, correntes e o movimento do veículo podem alterar ainda mais as condições do canal enquanto o AUV está em operação. Como resultado, um enlace de comunicação que funciona bem sob um conjunto de condições subaquáticas pode se comportar de maneira diferente quando a profundidade da água, a posição do veículo ou as condições ambientais mudam.

Quando um enlace com fio faz sentido?

A comunicação baseada em cabo é uma das formas mais maduras de criar um enlace de dados subaquático confiável. Um veículo ou nó subaquático pode ser conectado a uma plataforma de superfície ou estação de controle através de um cabo elétrico ou óptico. A fibra óptica fina é particularmente útil quando grandes quantidades de dados devem ser transmitidas com desempenho consistente.

Uma conexão óptica com fio oferece várias vantagens importantes. Pode fornecer alta largura de banda de transmissão, qualidade de sinal estável e forte resistência a interferências eletromagnéticas externas. Como o canal de comunicação é fisicamente confinado, também fornece um caminho de dados comparativamente controlado.

Para aplicações que envolvem câmeras de alta resolução, dados de sonar, informações de sensores ou outras cargas úteis que exigem alta largura de banda, uma conexão de fibra pode fornecer uma capacidade de dados substancialmente maior do que um canal acústico subaquático de longo alcance.

A principal limitação é a mobilidade. Os cabos subaquáticos devem suportar forças de tração, flexão, corrosão e envelhecimento a longo prazo. O comprimento do cabo também limita a área de operação do veículo. Um cabo de amarração pode criar requisitos adicionais de implantação e recuperação e pode se tornar difícil de gerenciar quando o veículo opera em uma grande área ou em torno de estruturas subaquáticas complexas.

Por esta razão, a comunicação com fio é frequentemente mais adequada para zonas de operação controladas, infraestruturas subaquáticas fixas, inspeções em torno de um navio de apoio ou aplicações onde a alta largura de banda é mais importante do que a liberdade de movimento do veículo.

Onde os enlaces ópticos de luz azul podem ser usados?

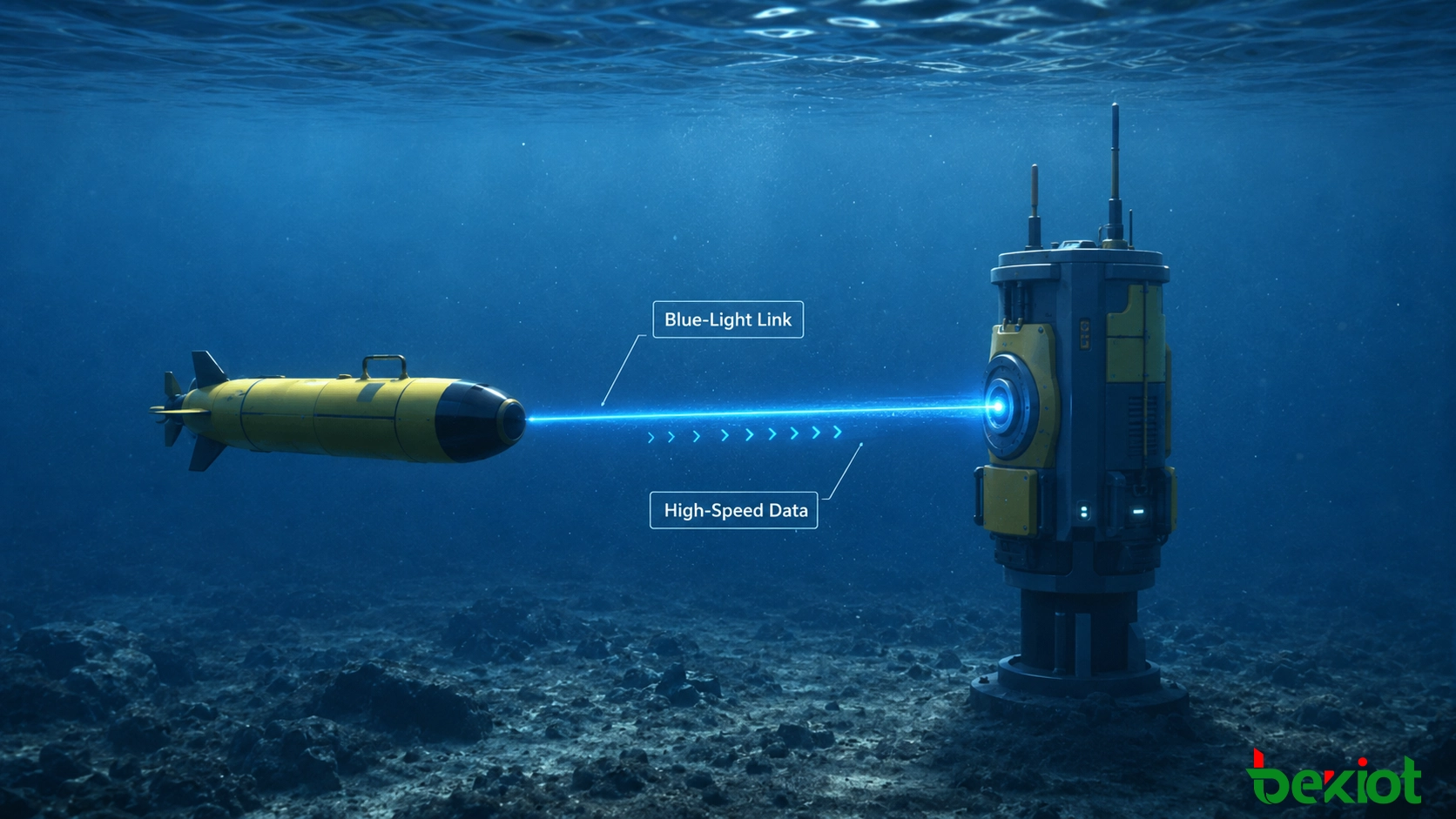

A comunicação óptica subaquática oferece outra abordagem quando uma missão requer taxas de dados muito mais altas em distâncias relativamente curtas. A luz azul é particularmente importante porque comprimentos de onda em torno de 450 nm podem fornecer características de transmissão úteis na água em comparação com muitos outros comprimentos de onda ópticos.

A principal vantagem é a largura de banda. Em comparação com a comunicação acústica convencional, um enlace de luz azul subaquático pode suportar taxas de transmissão muito mais altas, tornando-o atraente para a transferência rápida de imagens, conjuntos de dados de sensores e outros arquivos grandes.

Os objetivos de desenvolvimento neste campo demonstraram o potencial dos sistemas ópticos subaquáticos para atingir taxas de dados próximas a 1 Gbit/s em distâncias da ordem de 100 metros sob condições adequadas. Esses números ilustram por que a comunicação óptica está recebendo atenção para redes subaquáticas de alta velocidade, embora o desempenho real dependa fortemente da qualidade da água, alinhamento e design do sistema.

A comunicação óptica também introduz requisitos ambientais rigorosos. O transmissor e o receptor geralmente precisam de um caminho óptico claro e alinhamento adequado. Partículas em suspensão e plâncton podem dispersar a luz transmitida e reduzir a intensidade do sinal recebido.

A luz ambiente da superfície da água e a luz gerada por organismos subaquáticos também podem influenciar o receptor óptico. Água turva, movimento do veículo e mudanças de orientação tornam a comunicação óptica de longa distância consideravelmente mais difícil.

Como resultado, a comunicação por luz azul é melhor considerada como uma tecnologia de alta largura de banda e alcance relativamente curto, em vez de um substituto direto para a comunicação acústica de longo alcance.

Por que a comunicação acústica continua sendo essencial?

A comunicação acústica continua sendo um dos métodos mais maduros para comunicação sem fio subaquática. Ao contrário dos sinais de rádio convencionais, as ondas sonoras podem viajar distâncias relativamente longas na água com atenuação gerenciável, o que torna os enlaces acústicos adequados para a comunicação entre plataformas móveis subaquáticas, nós subaquáticos remotos e sistemas de apoio de superfície.

Dependendo da frequência de operação, condições ambientais, design do equipamento e taxa de dados necessária, a comunicação acústica pode cobrir distâncias que variam de centenas de metros a dezenas de quilômetros. Essa vantagem de alcance explica por que a tecnologia acústica continua importante para operações de AUV que não podem depender de um cabo ou manter um caminho óptico curto.

A compensação é a largura de banda e a latência. A atenuação acústica geralmente aumenta significativamente à medida que a frequência aumenta. Portanto, a relação entre o alcance útil e a frequência torna-se uma consideração fundamental de projeto. Em frequências acústicas muito altas, a atenuação pode se tornar severa; por exemplo, a comparação técnica citada indica que um sinal acústico em torno de 10 MHz pode sofrer uma atenuação próxima a 30 dB por metro.

Consequentemente, os sistemas acústicos de longo alcance tendem a operar em frequências mais baixas, mas uma frequência mais baixa geralmente significa menos largura de banda de comunicação disponível.

O som também viaja através da água muito mais lentamente do que os sinais eletromagnéticos ou ópticos. Portanto, a comunicação acústica de longa distância introduz um atraso de propagação notável. Além disso, o ruído de fundo do oceano pode reduzir a relação sinal-ruído, enquanto a propagação por múltiplos percursos pode causar desvanecimento seletivo de frequência e interferência entre símbolos.

Essas características significam que um canal acústico é geralmente mais adequado para comandos, informações de status, dados relacionados ao posicionamento, telemetria e dados selecionados de sensores do que para transmitir continuamente grandes volumes de vídeo em tempo real de alta resolução.

Como as tecnologias devem ser combinadas?

Uma solução prática de comunicação subaquática não precisa necessariamente escolher apenas uma dessas tecnologias. Em muitos projetos de AUV, uma arquitetura híbrida pode fornecer um melhor equilíbrio entre alcance operacional, largura de banda e confiabilidade.

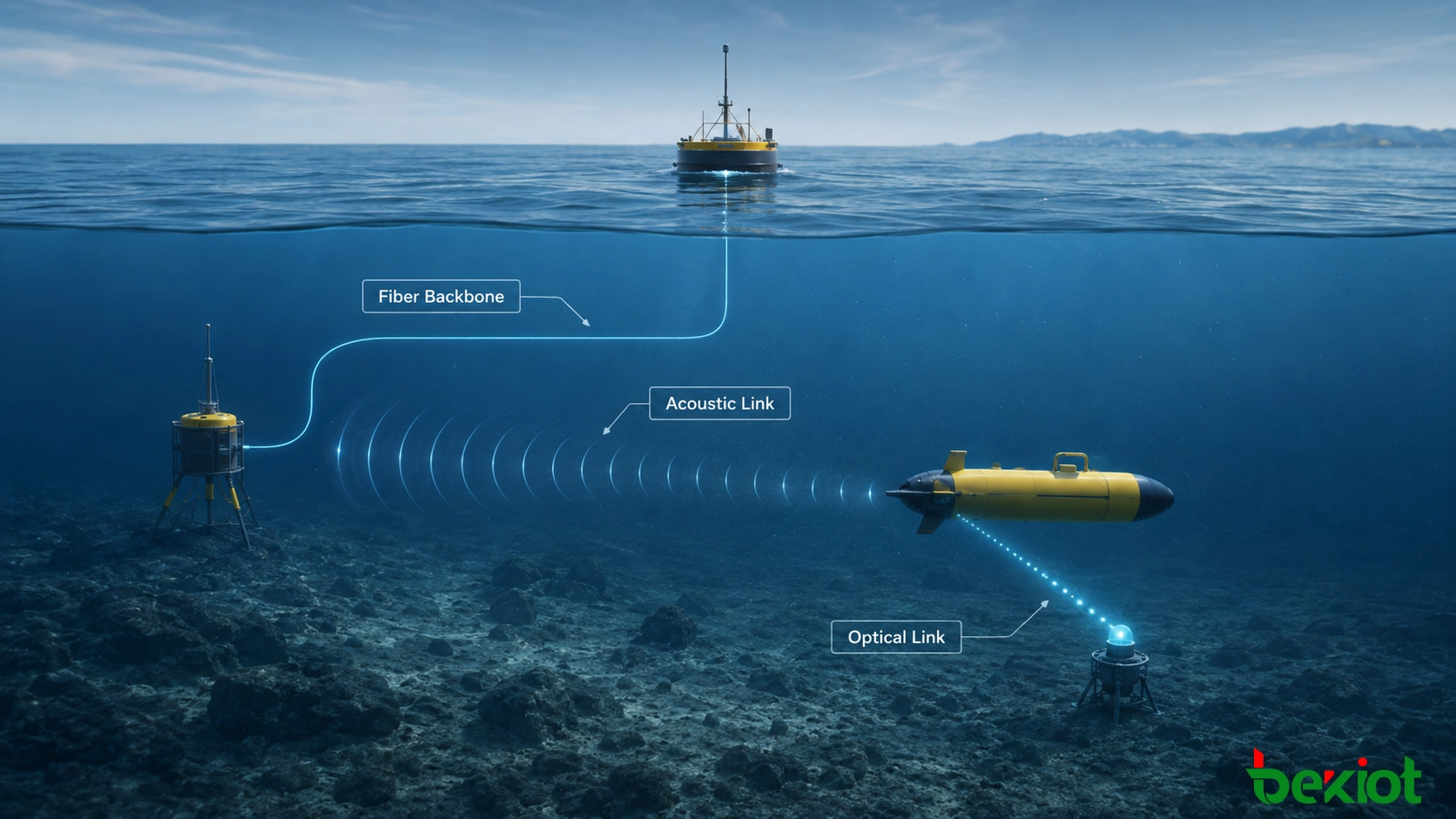

Uma possível arquitetura usa uma conexão de fibra óptica entre a plataforma de controle de superfície e uma estação de comunicação subaquática. A estação subaquática então se comunica sem fio com o AUV através de um enlace acústico ou óptico. Isso reduz o comprimento do caminho sem fio subaquático, permitindo que o veículo opere sem um cabo de amarração contínuo.

Outra configuração pode usar a comunicação acústica durante a navegação de longo alcance e mudar para um enlace óptico quando o veículo se aproxima de uma estação de ancoragem ou ponto de coleta de dados. Arquivos grandes de sensores podem então ser transferidos através do canal óptico de maior largura de banda.

Portanto, o método de comunicação deve ser selecionado de acordo com a função de cada enlace, em vez de comparar apenas a velocidade máxima de transmissão.

O que deve ser considerado durante o projeto do sistema?

Um sistema de comunicação para AUV deve começar pelo perfil da missão, em vez de simplesmente selecionar a tecnologia com a maior taxa de dados anunciada. O alcance, o volume de dados e as condições ambientais geralmente têm um impacto maior no desempenho real.

Para missões de longa distância, manter um canal estável de comando e telemetria pode ser mais importante do que transmitir arquivos grandes continuamente. Portanto, um enlace acústico pode fornecer o caminho de comunicação sem fio principal, enquanto as informações intensivas em dados são armazenadas localmente no veículo.

Para missões de inspeção, mapeamento ou científicas que geram grandes conjuntos de imagens e dados de sensores, o veículo pode coletar informações durante a missão e transferi-las posteriormente através de uma conexão óptica ou com fio de curto alcance.

As condições da água também devem ser avaliadas antes da implantação. Salinidade, temperatura, material em suspensão, ruído de fundo e movimento do veículo podem influenciar o desempenho do enlace. Uma arquitetura de comunicação desenvolvida para águas claras e calmas pode não alcançar os mesmos resultados em águas costeiras, portos industriais ou áreas com fortes correntes.

As seguintes perguntas de projeto são particularmente úteis durante o planejamento:

• Até que distância o AUV viajará a partir do nó de comunicação mais próximo?

• A missão requer controle contínuo ou principalmente atualizações periódicas de status?

• Quantos dados de sensores, imagens ou vídeos o veículo gerará?

• A transmissão em tempo real é necessária ou os arquivos grandes podem ser armazenados a bordo?

• Qual nível de clareza da água e ruído acústico de fundo é esperado?

• Estações repetidoras subaquáticas ou pontos de ancoragem podem ser implantados?

• A área de operação permite o uso de um cabo de amarração ou conexão de fibra?

Responder a essas perguntas ajuda a determinar se um projeto deve priorizar o alcance, a taxa de dados, a mobilidade ou uma combinação dos três.

Uma arquitetura em camadas oferece maior flexibilidade

O desafio fundamental da comunicação subaquática é que é difícil maximizar o alcance e a largura de banda simultaneamente. A fibra com fio oferece excelente capacidade de dados, mas restringe a mobilidade. A comunicação óptica por luz azul oferece transmissão sem fio de alta velocidade, mas funciona melhor em distâncias relativamente curtas e sob condições ópticas adequadas. A comunicação acústica alcança muito mais longe, mas oferece menor largura de banda e maior latência.

Portanto, para muitas aplicações de AUV, a abordagem mais prática é um sistema de comunicação em camadas. Um canal acústico de longo alcance pode suportar comandos e telemetria, uma conexão óptica pode lidar com a transferência de dados de grande volume em curta distância, e a fibra pode conectar a infraestrutura subaquática fixa a uma rede de controle em superfície ou em terra.

Essa arquitetura permite que cada tecnologia execute a tarefa para a qual é mais adequada, em vez de forçar um único enlace subaquático a atender a todos os requisitos. À medida que a detecção subaquática, a navegação autônoma e a infraestrutura submarina continuam a se desenvolver, esse tipo de design de comunicação híbrida se tornará cada vez mais importante para construir redes operacionais de AUV confiáveis e escaláveis.

FAQ

Um AUV pode continuar trabalhando quando o enlace de comunicação estiver temporariamente indisponível?

Sim. Um veículo autônomo pode ser projetado para continuar uma missão predefinida quando a comunicação é temporariamente interrompida. Dados importantes da missão podem permanecer a bordo até que o veículo restabeleça uma conexão ou atinja um ponto de transferência de dados.

Um AUV deve transmitir continuamente todos os seus dados de sensores?

Não necessariamente. A transmissão contínua pode impor demandas desnecessárias a um canal subaquático limitado. Uma estratégia comum do sistema é transmitir primeiro as informações essenciais de status e controle, enquanto armazena localmente os conjuntos de dados maiores para transferência posterior.

Por que as estações repetidoras subaquáticas são úteis?

As estações repetidoras podem encurtar a distância entre os nós de comunicação. Em vez de forçar um AUV a manter uma única conexão direta longa com uma estação de superfície, uma rede pode dividir a comunicação em vários enlaces mais curtos e conectá-los a um backbone de maior capacidade.

Uma frequência de comunicação mais alta sempre proporciona melhor desempenho do AUV?

Não. Frequências mais altas podem fornecer largura de banda adicional, mas a atenuação subaquática pode aumentar significativamente com a frequência. Portanto, a frequência de operação correta deve equilibrar a capacidade de dados necessária com a distância de transmissão e as condições ambientais.

O que deve ser testado antes de implantar uma rede de comunicação subaquática?

Os testes de campo devem refletir o ambiente real da missão, incluindo a profundidade de operação, o movimento do veículo, a clareza da água, o ruído acústico, a distância de comunicação esperada e as mudanças sazonais nas condições da água. As especificações de laboratório por si só não podem representar completamente um canal subaquático em mudança.
