Os sistemas de comunicação de emergência são cada vez mais concebidos como plataformas interligadas, e não como dispositivos isolados. Em instalações industriais, infraestruturas de transporte e edifícios públicos, uma emergência exige frequentemente que vários sistemas funcionem em conjunto. Uma pessoa pode ativar um intercomunicador de emergência, a sala de controlo receber uma chamada SIP, as câmaras próximas fornecerem confirmação visual e os responsáveis pela segurança consultarem as informações dos alarmes antes de decidirem como atuar.
Os intercomunicadores SIP de emergência asseguram a ligação de voz entre os locais de operação e os centros de controlo. Os sistemas de CCTV fornecem informação visual, enquanto as plataformas de alarme detetam ocorrências e emitem notificações. Uma integração adequada permite a partilha de informações e a coordenação do tratamento de incidentes.
Integrar sistemas não significa apenas ligar equipamentos. Um projeto completo deve definir como os eventos são gerados, como a informação é transmitida, que recursos ficam associados a cada evento e como os operadores gerem a resposta. Consoante os requisitos, podem ser utilizados sinalização SIP, plataformas IP PBX, sistemas de gestão CCTV, interfaces de alarme, controlo por relés e API de software.
Como os intercomunicadores SIP de emergência ligam diferentes sistemas de segurança
A integração de intercomunicadores SIP de emergência envolve várias camadas funcionais que trabalham em conjunto. Cada subsistema desempenha uma função específica, partilhando informação sobre eventos através de interfaces definidas.
No terreno, os terminais de comunicação de emergência disponibilizam um meio direto para pedir assistência. Podem ser instalados em entradas, plataformas, áreas de produção, zonas restritas ou locais operacionais remotos onde é necessária comunicação imediata.
A camada de comunicação gere sessões de voz e controlo de chamadas. Servidores SIP, sistemas IP PBX e plataformas de despacho tratam do registo de dispositivos, gestão de extensões, encaminhamento de chamadas e comunicação entre os terminais de campo e os operadores.
A camada de segurança fornece informações adicionais sobre o incidente. As plataformas CCTV disponibilizam imagens, os sistemas de alarme fornecem dados de deteção e as plataformas de comando reúnem diferentes fontes numa interface operacional.
Uma arquitetura integrada típica inclui:
Terminais de intercomunicação SIP de emergência instalados no terreno.
Servidor SIP ou plataforma IP PBX para gestão das comunicações.
Plataforma CCTV para monitorização e confirmação visual.
Sistema de alarmes para deteção de eventos e notificações.
Consola de despacho ou plataforma da sala de controlo para a intervenção dos operadores.
O elemento central da integração é a correlação de eventos. Em vez de tratar cada equipamento como um sistema independente, a plataforma estabelece relações entre a origem do evento, a localização física e os recursos de resposta disponíveis.
Por exemplo, um ponto de comunicação de emergência numa entrada industrial pode estar associado a:
A extensão SIP atribuída ao local.
Câmaras fixas ou PTZ nas proximidades.
A zona de alarme correspondente.
O grupo de operadores responsável.
O procedimento de resposta previamente definido.
Desta forma, os operadores recebem informação útil logo que ocorre um evento, sem terem de procurar manualmente os sistemas relacionados.

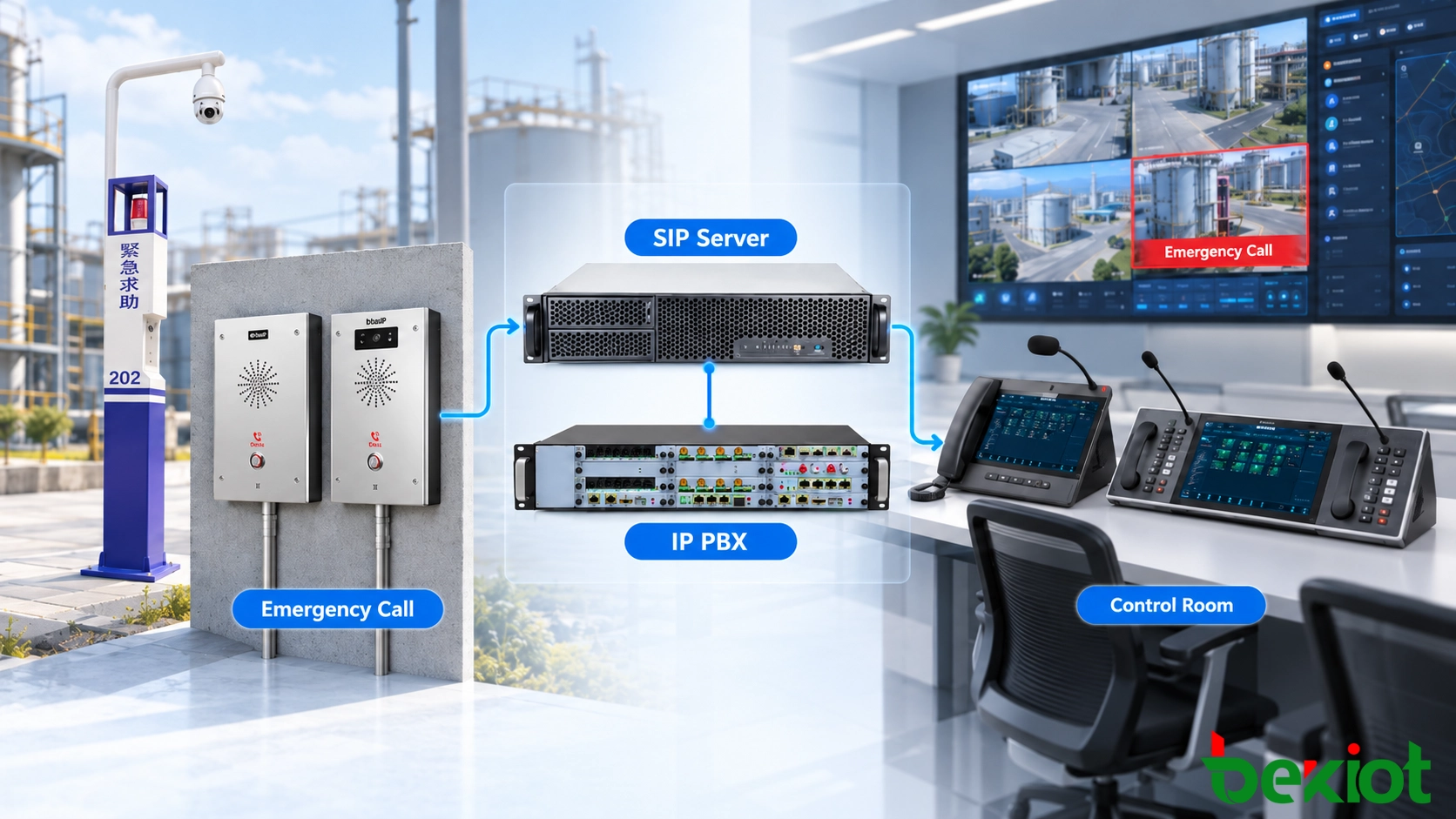

Fluxo de um evento de emergência, da deteção à resposta do operador
Um sistema de comunicação de emergência fiável deve definir todo o processo, desde a geração do evento até à resposta final. Sem regras claras, os operadores podem ter de localizar manualmente o local, procurar imagens de câmaras ou identificar os responsáveis durante uma situação crítica.
Um fluxo de trabalho integrado típico compreende várias fases.
Geração do evento no local
Um evento de emergência pode ter origem em botões SIP de emergência, pontos de ajuda, entradas de alarme, eventos de controlo de acessos ou sensores externos. A origem fornece os dados iniciais necessários ao processamento.
Cada ponto de comunicação deve ter informações de configuração identificáveis, como ID do dispositivo, extensão SIP, local de instalação e nível de prioridade. Estes dados permitem à plataforma determinar o percurso de resposta correto.
Processamento do evento e associação de recursos
Após receber o evento, a plataforma de comunicação ou segurança processa os dados segundo regras predefinidas. O sistema pode identificar o operador que deve receber a chamada, as câmaras a apresentar e a necessidade de notificações adicionais.
Este processo é conhecido como correlação de eventos. Reúne diferentes fontes de informação relativas à mesma ocorrência, em vez de tratar cada sinal separadamente.
Uma associação de eventos pode incluir:
Identificação do intercomunicador de emergência.
Informações sobre a localização física.
Recursos de câmaras associados.
Informações sobre o estado dos alarmes.
Prioridade de resposta.
Comunicação e tratamento da resposta
Quando o evento chega à sala de controlo, o operador pode estabelecer comunicação de voz com o chamador através da ligação SIP. Simultaneamente, as imagens e informações dos alarmes podem apoiar a tomada de decisões.
O processo de resposta pode incluir:
Confirmar a situação através de comunicação de voz.
Consultar as imagens das câmaras relacionadas.
Contactar o pessoal presente no local.
Escalar o evento quando necessário.
Registar as comunicações e os dados do evento.

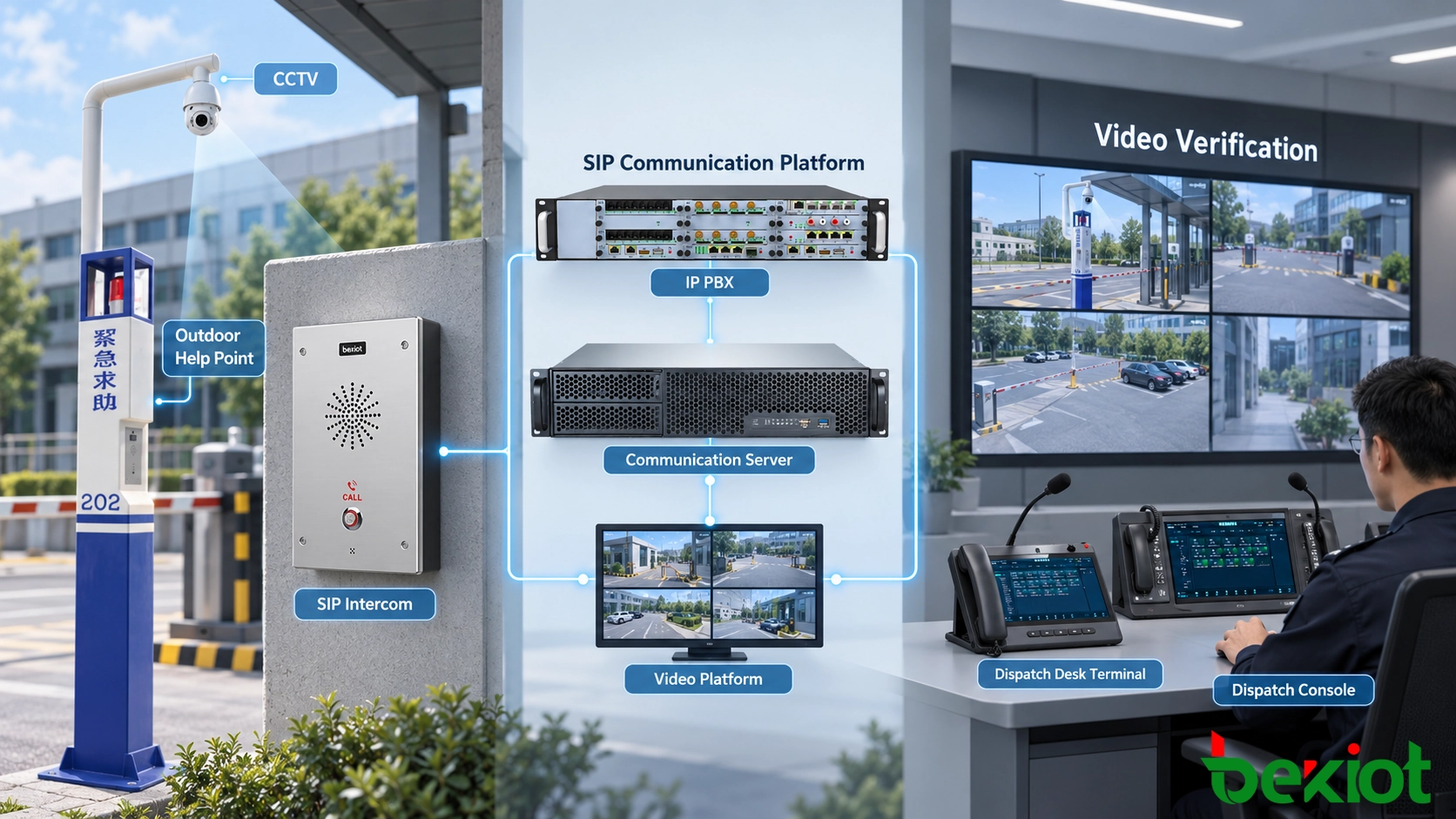

Integração dos intercomunicadores SIP de emergência com sistemas de vídeo CCTV
A integração com CCTV acrescenta confirmação visual aos processos de comunicação de emergência. A comunicação de voz confirma que o contacto foi estabelecido, mas as imagens ajudam os operadores a compreender o ambiente e a avaliar a situação antes de agir.
A relação entre o intercomunicador SIP e o sistema CCTV é geralmente estabelecida por correspondência de localizações, e não por controlo direto entre dispositivos. Na configuração, cada ponto de comunicação de emergência é associado a uma ou mais câmaras que cobrem a mesma área.
Associação de câmaras e correspondência de localizações
Grandes instalações podem ter centenas ou milhares de câmaras. Procurar manualmente a câmara correta durante uma emergência pode atrasar a resposta. A associação baseada na localização permite que a plataforma identifique automaticamente os recursos de vídeo relevantes.
Um registo de associação de câmaras pode incluir:
ID do intercomunicador de emergência.
Localização física da instalação.
Canais de câmara associados.
Posições predefinidas de PTZ.
Regras de gravação de vídeo.
Confirmação visual durante chamadas de emergência
Quando chega uma chamada de emergência, a plataforma de segurança pode apresentar a imagem da câmara associada ou executar ações de monitorização predefinidas. Os operadores podem falar com o chamador enquanto observam o ambiente por vídeo.
Por exemplo, um ponto de comunicação de emergência na entrada de um parque de estacionamento pode estar associado a câmaras próximas. Quando alguém pede ajuda, o operador de segurança pode falar com essa pessoa e observar a entrada para avaliar a situação.
Protocolos de vídeo e compatibilidade de plataformas
A integração CCTV depende das capacidades da plataforma de gestão de vídeo. Entre as tecnologias comuns estão ONVIF para interoperabilidade dos dispositivos, RTSP para transmissão de vídeo e API para troca avançada de eventos.
Antes da instalação, os técnicos devem verificar a compatibilidade entre a plataforma SIP, o sistema CCTV e a infraestrutura de câmaras para garantir um funcionamento fiável.
Ligação de sistemas de alarme e plataformas externas de segurança
Os sistemas de alarme são outra origem importante de eventos de emergência em ambientes de segurança integrados. Ao contrário dos intercomunicadores SIP, normalmente ativados por quem pede assistência, os sistemas de alarme detetam frequentemente condições anormais de forma automática por meio de sensores, equipamentos de monitorização ou painéis de controlo específicos.
Ligar os sistemas de alarme às plataformas de comunicação SIP permite transformar eventos detetados em processos de comunicação acionáveis. Em vez de apresentar apenas um aviso, o sistema pode estabelecer contacto de voz direto entre a área afetada e o operador responsável.
O método de integração depende do equipamento de alarme e do processo de resposta necessário. As abordagens comuns incluem entradas digitais, interfaces de relés, API de software e protocolos suportados pelas plataformas de segurança.
Entradas de alarme e ativação de eventos
Muitos terminais industriais de comunicação e dispositivos de emergência incluem entradas para sinais externos. Essas entradas podem receber estados de botões de emergência, sensores, sistemas de controlo de acessos ou centrais de alarme.
Quando o estado de uma entrada muda, a plataforma de comunicação pode executar ações predefinidas, como:
Iniciar uma chamada SIP de emergência para um centro de controlo.
Enviar os dados do evento para uma plataforma de gestão de segurança.
Ativar dispositivos externos de aviso.
Iniciar um procedimento de resposta predefinido.
Por exemplo, uma instalação industrial pode ligar uma saída de alarme externa a um terminal de comunicação de emergência. Quando ocorre um alarme de máquina ou de processo, a sala de controlo recebe a notificação e pode estabelecer comunicação de voz direta com a área afetada.
Prioridade dos alarmes e lógica de escalonamento
Diferentes eventos de alarme podem exigir níveis de resposta distintos. Um pedido de assistência normal e um alarme industrial crítico para a segurança não devem necessariamente seguir o mesmo percurso de comunicação.
Um sistema bem concebido pode atribuir prioridades conforme o tipo de evento, a localização e os requisitos operacionais.
Os níveis de prioridade típicos podem incluir:
Pedido geral de assistência.
Emergência relacionada com segurança patrimonial.
Alarme de segurança industrial.
Evento de notificação em grande escala.
A configuração das prioridades ajuda a garantir atenção imediata aos eventos críticos, mantendo o funcionamento normal das comunicações.
Integração com plataformas de gestão de segurança
As grandes instalações utilizam frequentemente plataformas centralizadas para reunir informações de vários subsistemas. Através de API, os eventos de comunicação SIP, os estados de alarme e as imagens de vídeo podem ser apresentados numa interface operacional unificada.
Esta abordagem é particularmente útil em locais com vários edifícios, pontos de comunicação distribuídos ou procedimentos de segurança complexos.

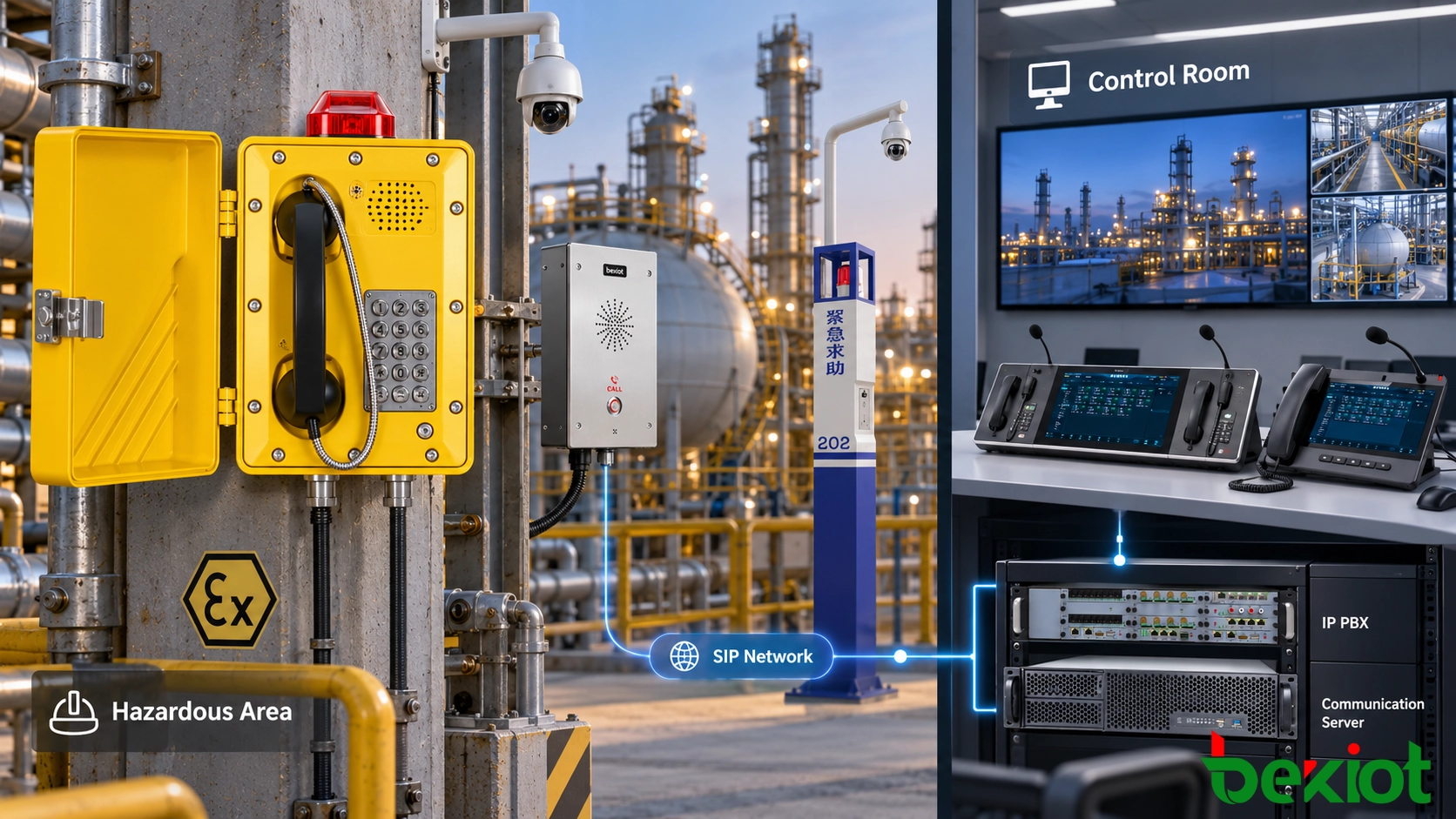

Arquitetura do sistema e considerações de implementação
Um projeto fiável de integração de intercomunicadores SIP de emergência exige planeamento rigoroso da arquitetura de comunicações, da rede e dos procedimentos operacionais. O objetivo não é apenas permitir a comunicação entre sistemas, mas garantir a estabilidade de todo o processo perante emergências reais.
Infraestrutura de comunicação SIP
A camada SIP constitui a base da interação de voz entre os terminais de emergência e os centros de controlo. Consoante a dimensão do projeto, a arquitetura pode incluir IP PBX, servidores SIP, gateways, consolas de despacho ou plataformas de comunicações unificadas.
O sistema de comunicação SIP deve definir:
Método de registo dos dispositivos.
Plano de numeração das extensões.
Regras de encaminhamento de chamadas.
Prioridade das chamadas de emergência.
Requisitos de gravação.
Em implementações de grande dimensão, a gestão SIP centralizada ajuda a manter configurações consistentes em vários locais e pontos de comunicação.
Fiabilidade da rede e requisitos de qualidade
Como a comunicação de emergência depende da disponibilidade da rede, o planeamento da infraestrutura é fundamental para o projeto do sistema.
Os técnicos devem considerar:
Segmentação da rede através de VLAN.
Priorização do tráfego de voz com QoS.
Alimentação PoE para dispositivos no terreno.
Largura de banda necessária à transmissão de vídeo.
Redundância de rede para aplicações críticas.
Uma rede estável permite que a comunicação de voz, a confirmação visual e a transmissão de eventos funcionem em conjunto sem atrasos desnecessários.
Registos de comunicação e histórico de eventos
Os sistemas de emergência precisam muitas vezes de conservar registos para investigação de incidentes, conformidade e melhoria operacional. Consoante a arquitetura, podem ser guardados diversos tipos de informações:
Registos de chamadas SIP.
Histórico de eventos de alarme.
Ações dos operadores.
Gravações de vídeo associadas.
A combinação dos registos de comunicação, alarme e vídeo permite compreender melhor o que ocorreu e como o processo de resposta foi executado.
Requisitos dos ambientes industriais
Muitos sistemas SIP de emergência são instalados em ambientes exigentes, como fábricas, instalações energéticas, unidades químicas e áreas perigosas.
Nestas aplicações, a seleção de equipamentos deve considerar poeiras, humidade, vibração, variações de temperatura e requisitos aplicáveis às áreas classificadas.
Para ambientes industriais perigosos, os produtos de comunicação à prova de explosão da Becke Telcom, como o telefone EX-BH621, podem ser integrados em arquiteturas SIP. Estes equipamentos permitem ao pessoal no terreno comunicar com as salas de controlo, respondendo às exigências de instalações industriais severas.
A escolha do equipamento industrial deve basear-se sempre nas necessidades do projeto, nas condições ambientais e nas normas de segurança aplicáveis.
Aplicações de sistemas integrados de comunicação de emergência
A combinação de intercomunicadores SIP de emergência, CCTV e alarmes é utilizada em ambientes que exigem comunicação rápida e conhecimento da situação. Cada aplicação tem necessidades diferentes, mas o princípio mantém-se: detetar o evento, fornecer informação e apoiar uma resposta adequada.
Instalações de transporte
Estações ferroviárias, túneis, aeroportos e parques de estacionamento necessitam frequentemente de pontos de comunicação de emergência distribuídos por áreas públicas. A integração dos intercomunicadores com CCTV permite verificar pedidos de ajuda, observar o ambiente e coordenar a resposta de forma mais eficiente.
As aplicações típicas incluem pontos de assistência a passageiros, terminais de emergência em plataformas, postos de comunicação em túneis e pontos de ajuda em parques de estacionamento.
Instalações industriais e energéticas
As fábricas, centrais elétricas e instalações energéticas têm muitas vezes áreas operacionais remotas que exigem comunicação direta com as salas de controlo.
Ao combinar comunicações SIP de emergência, monitorização de alarmes e vídeo, os operadores podem contactar as equipas no terreno e obter informação adicional sobre o ambiente de trabalho.
Em instalações de petróleo e gás, unidades químicas e minas, telefones SIP industriais, terminais à prova de explosão e intercomunicadores de emergência podem ser ligados a plataformas SIP centralizadas para assegurar comunicações entre áreas perigosas e centros de controlo.
Campus e edifícios públicos
Escolas, hospitais e edifícios comerciais podem utilizar sistemas integrados para ligar pontos de assistência, videovigilância e equipas de resposta. Intercomunicadores SIP combinados com CCTV e alarmes ajudam os profissionais de segurança a compreender as ocorrências e coordenar ações mais rapidamente.
As utilizações incluem entradas, postos de comunicação com visitantes, parques de estacionamento, postos de segurança e pontos de atendimento público que exigem contacto direto com um operador.
Infraestruturas críticas
As infraestruturas críticas exigem comunicação fiável entre instalações distribuídas e centros de operação centralizados. Centrais elétricas, estações de tratamento de água, interfaces de transporte e grandes complexos industriais integram frequentemente a comunicação de emergência na sua arquitetura global de segurança.
A integração de terminais SIP, videovigilância e alarmes permite acompanhar áreas remotas e responder mais eficazmente quando surgem condições anormais.
Construir uma plataforma interligada de resposta a emergências
A integração de intercomunicadores SIP de emergência com CCTV e alarmes cria uma cadeia de comunicação entre pessoas, equipamentos e plataformas de controlo. O SIP fornece contacto de voz, o CCTV melhora a perceção da situação e os alarmes acrescentam dados sobre os eventos.
Uma integração bem-sucedida centra-se em procedimentos de resposta práticos, não apenas na instalação de mais equipamentos. O sistema deve ajudar os operadores a localizar rapidamente a ocorrência, comunicar com as pessoas no local, verificar as condições e coordenar a ação seguinte.
Com comunicações SIP, protocolos de vídeo em rede e interfaces flexíveis, é possível criar sistemas adaptados a edifícios públicos, infraestruturas de transporte e ambientes industriais ou perigosos.
A Becke Telcom disponibiliza terminais SIP, telefones industriais, telefones à prova de explosão e soluções de comunicação relacionadas que podem ser integradas com IP PBX, plataformas de despacho, CCTV e gestão de alarmes conforme os requisitos do projeto.
Perguntas frequentes
Os intercomunicadores SIP de emergência podem funcionar com sistemas CCTV de terceiros?
Sim. Podem funcionar com plataformas CCTV de terceiros quando existirem métodos de integração compatíveis. A ligação baseia-se geralmente em interfaces normalizadas, API de plataforma ou associação de eventos, sem exigir equipamentos do mesmo fabricante.
Como sabe a plataforma de segurança que câmara corresponde a uma chamada de emergência?
A relação é normalmente estabelecida durante a configuração. Cada ponto de comunicação é associado à sua localização física e às câmaras correspondentes. Quando ocorre um evento, a plataforma utiliza esses dados para apresentar os recursos de vídeo corretos.
Um alarme pode iniciar automaticamente uma chamada SIP de emergência?
Sim. Quando uma entrada de alarme ou evento externo está ligada à plataforma SIP, podem ser configuradas regras para gerar chamadas, notificações ou escalonamentos segundo o procedimento de resposta definido.
Que protocolos são habitualmente utilizados na integração SIP com CCTV?
O SIP é utilizado sobretudo para comunicação de voz e controlo de chamadas. A integração CCTV recorre geralmente a ONVIF, RTSP e API de plataforma, consoante o sistema de gestão de vídeo e os requisitos do projeto.
Os dispositivos SIP à prova de explosão podem integrar sistemas de emergência?
Sim. Telefones SIP à prova de explosão e terminais industriais podem fazer parte de uma arquitetura de comunicação de emergência, desde que sejam consideradas as interfaces necessárias e as condições ambientais.
O que considerar ao adicionar comunicações de emergência a uma rede de segurança existente?
Os fatores principais incluem capacidade de rede, disponibilidade de PoE, compatibilidade SIP, largura de banda para vídeo, políticas de cibersegurança, gestão de dispositivos e procedimentos operacionais da instalação.
