Um console de paginação pode relatar que um anúncio foi enviado enquanto uma oficina permanece em silêncio, um alto-falante em um edifício adjacente reproduz a mensagem, ou funcionários ouvem um tom mas não conseguem entender a instrução. Esses resultados são falhas diferentes. Um status de chamada bem-sucedido por si só não estabelece que uma mensagem de paginação chegou às pessoas corretas na área correta.
A verificação, portanto, deve acompanhar o anúncio além da tela de despacho: da zona de paginação selecionada e da decisão de controle de chamada, através do caminho de distribuição de áudio, até o alto-falante ou amplificador receptor e a posição real de escuta. A verificação também deve estabelecer que alto-falantes e amplificadores fora da zona selecionada não são ativados involuntariamente ou atribuídos ao seu fluxo de paginação.
Evidência de entrega e limites de aceitação
Antes de testar, defina o que entregue significa. Um servidor pode marcar uma tarefa como concluída após encaminhar áudio, enquanto um endpoint pode confirmar uma sessão sem confirmar a saída do alto-falante. Os critérios de aceitação devem identificar a evidência necessária em cada camada, em vez de confiar em um único rótulo de status.
Quatro níveis separados de evidência
Roteamento: o destino autorizado é resolvido para a zona e os endpoints pretendidos; isso não prova sua disponibilidade.
Sessão e mídia: a perna de chamada SIP, quando aplicável, foi aceita e a mídia transmitida. Contadores do receptor, capturas ou RTCP podem estabelecer a recepção, não a saída audível.
Reprodução: o status do terminal ou um observador confirma a reprodução. Um sinalizador de saída ativada pode não detectar um alto-falante ou circuito quebrado.
Escuta: a mensagem atende aos critérios acordados de audibilidade e inteligibilidade em posições ocupadas sob condições de ruído representativas.
Verifique também a exclusão correta: endpoints não relacionados devem permanecer inativos. Som vazando por uma porta aberta é um problema acústico; um alto-falante não alvo recebendo o fluxo é uma falha de roteamento.

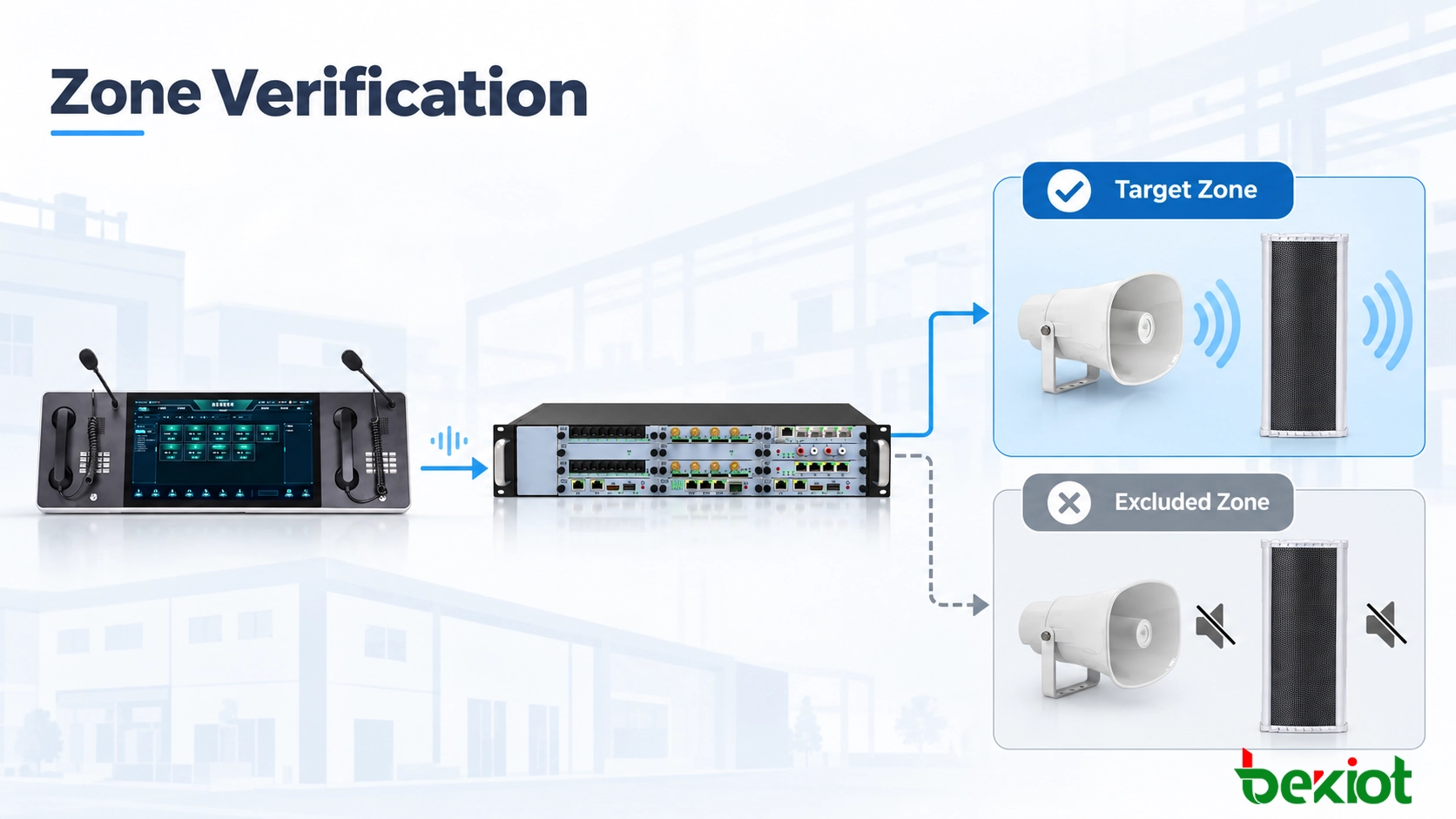

Fig. 1 - Uma zona é verificada através de roteamento, recepção de mídia, reprodução física e evidência na posição de escuta, com verificações para zonas não intencionais.
Mapeamento de zonas e verificação de endpoints
Um teste significativo começa com o plano de zonas aprovado conforme construído. O nome exibido em um console de paginação pode diferir da extensão SIP, grupo multicast, canal do amplificador e nome da área física. Sem um registro de mapeamento comum, os técnicos podem demonstrar que um número conecta, mas não podem mostrar que ele representa a área correta.
Registre o destino real por trás de cada nome de zona
Prepare um registro de zona contendo:
Origem: microfone, console ou tarefa automatizada e a função do operador.
Destino: zona exibida, ID de extensão/grupo e permissões relevantes.
Endpoints ativos: IDs de alto-falantes, canais de amplificador e locais instalados.
Endpoints excluídos: zonas adjacentes ou restritas que devem permanecer inativas.
Pontos de verificação de escuta: posições ocupadas, ruidosas, distantes e de limite.
Rastreabilidade: revisão do mapa, ID da tarefa, evidência, observações e resultado.
Por exemplo, uma hipotética Zona de Carregamento A contém dois alto-falantes de corneta SIP e um amplificador de rede. Todos os três devem ativar, enquanto o endpoint do Escritório do Armazém permanece inativo. Isso ilustra um plano de teste, não um design de sistema prescrito.
Use a mesma revisão do mapa de zonas para rótulos do console, grupos do servidor de paginação e desenhos de instalação. Um alto-falante movido entre edifícios ou substituído após manutenção pode manter um identificador ou assinatura antigo; compare o inventário atual de dispositivos com a linha de base de aceitação aprovada antes do teste de campo.
Verifique a visão do operador em relação ao site instalado
Teste a partir da interface de operador de produção. Um laptop chamando um alto-falante diretamente pode ignorar atalhos ou permissões incorretas do console. Selecione a zona exibida, envie uma mensagem de teste exclusiva e compare o grupo resolvido com a lista de endpoints conforme construído.
Exemplos de fontes de paginação incluem o Microfone de Paginação SIP GP600 e o Console de Paginação e Despacho IP DSC-173 da Becke Telcom. A verificação diz respeito a atribuições reais de zonas e permissões de usuário, não apenas à capacidade de fazer chamadas.
Produto relacionado: Microfone de Paginação SIP GP600
Verificação de sinalização SIP e entrega RTP
Se a área selecionada se comportar incorretamente, isole a sinalização, a entrega de mídia e a reprodução antes de alterar grupos ou ganho do alto-falante.
Interprete respostas SIP e negociação SDP
Um diálogo SIP pode ser estabelecido por meio de INVITE, resposta 2xx bem-sucedida e ACK. A oferta/resposta SDP geralmente ocorre no INVITE e na resposta, mas uma oferta atrasada pode aparecer na resposta 2xx e ser respondida no ACK. Um 200 OK confirma a aceitação por essa perna de chamada, não a entrega RTP ou a reprodução em cada alto-falante.
Verifique a identidade do chamador, o URI de destino, a resolução de grupo, os códigos de resposta e as pernas de chamada individuais. Um servidor de paginação pode terminar SIP e distribuir áudio multicast sem diálogos SIP para os receptores. Registre se o status se aplica ao grupo ou a cada endpoint.
Verifique a entrega unicast e multicast separadamente
Com unicast, a plataforma pode enviar fluxos RTP separados. Verifique os parâmetros de mídia SDP, endereços IP, portas e tipos de payload, depois confirme a chegada de pacotes no receptor. Lacunas de sequência, jitter ou estatísticas RTCP descrevem a qualidade do transporte, não a saída do alto-falante.
Com multicast, verifique o endereço e a porta do grupo, a associação IGMP do receptor, snooping e operação do querier. Entre sub-redes, verifique o roteamento multicast. Uma captura do lado da origem sozinha não pode provar a recepção em um alto-falante distante; verifique o segmento de acesso afetado.
Compare endpoints funcionais e com falha sob as mesmas condições. Use capturas curtas e autorizadas onde os logs forem insuficientes, anotando hora, VLAN e local de captura.
Para falhas multicast que afetam apenas uma sub-rede, examine a expiração da associação IGMP, regras de controle de acesso, escopo de endereço e o caminho entre o remetente e o receptor. Evite presumir que uma chamada telefônica unicast funcional prova que a paginação multicast está saudável.
Verifique decodificação, amplificação e saída
RTP pode chegar enquanto a reprodução falha devido a mudo, incompatibilidade de codec, proteção do amplificador, fiação quebrada ou áudio concorrente. Verifique o status do decodificador e da saída, ganho e o caminho físico do sinal antes de ajustar níveis.
Endpoints como o Alto-falante de Corneta SIP PA-BHS-IP30 e o Alto-falante de Coluna SIP SK12 da Becke Telcom exigem verificação específica de modelo e firmware; não presuma capacidades idênticas de confirmação ou supervisão de falhas.

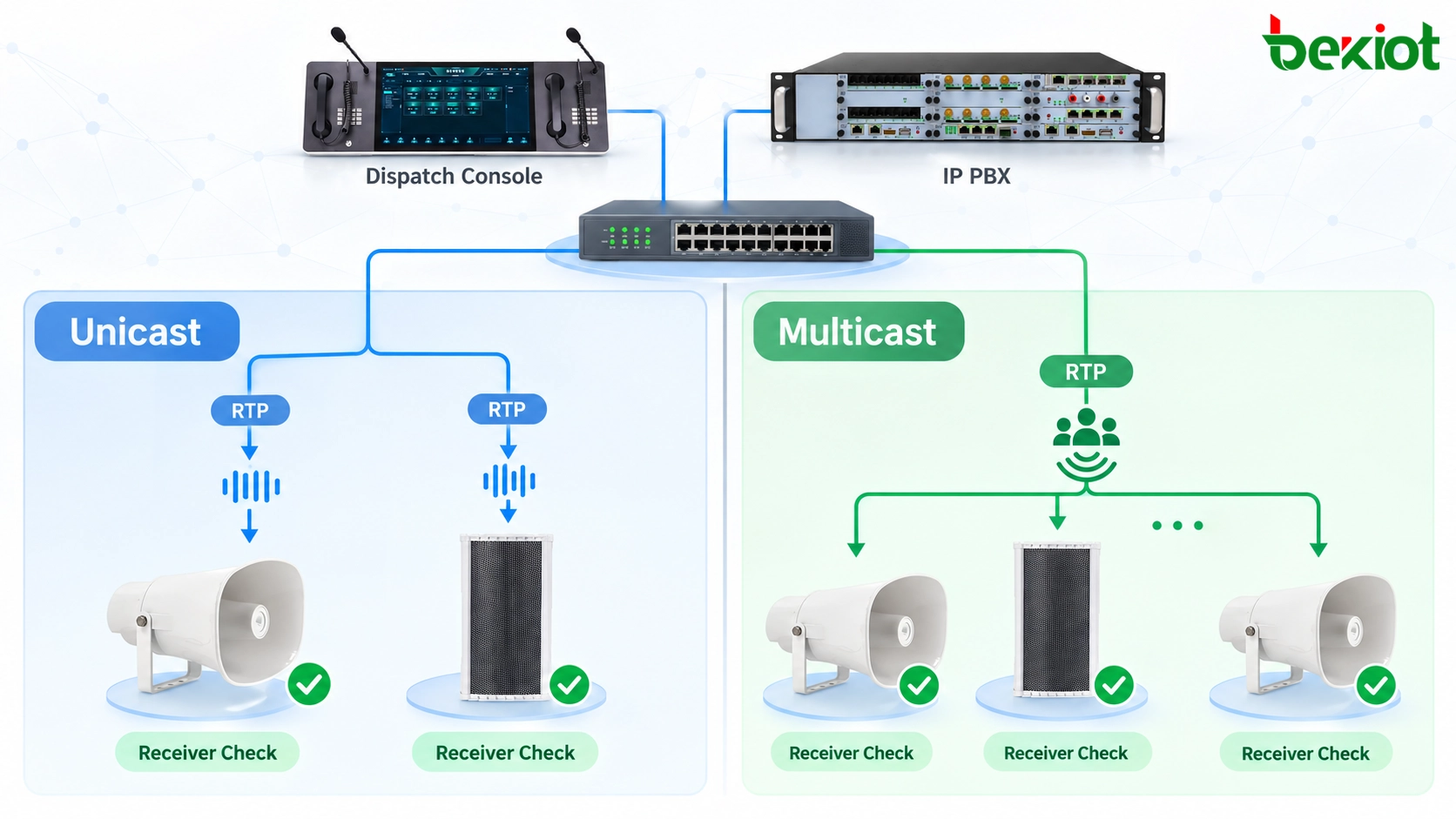

Fig. 2 - A evidência necessária em um receptor difere entre pernas de chamada unicast e fluxos multicast; nenhum método de transporte garante, por si só, reprodução audível.
Cobertura acústica e inteligibilidade da fala
Testes de campo determinam se as pessoas entendem a mensagem em posições ocupadas, não apenas abaixo de um alto-falante. Máquinas, tráfego e reverberação podem alterar o resultado, portanto registre as condições de operação.
Use um teste de fala repetível, não apenas um tom
Use um teste falado repetível contendo um início, identificador de zona, palavras distintivas e final claro. Tons não podem mostrar se as instruções são compreendidas ou se as primeiras sílabas são cortadas. Teste a paginação ao vivo a partir do microfone normal e da tecla de fala.
Observe posições distantes, ruidosas e de limite. Registre palavras cortadas, interrupções, ecos e diferenças de tempo entre alto-falantes sobrepostos.
Execute mais de um anúncio em pontos problemáticos. Uma perda intermitente da primeira palavra pode depender da sequência de ativação, do despertar do amplificador ou de quanto tempo o operador espera após o sinal de fala. Registre se o defeito ocorre em cada transmissão ou apenas em algumas tentativas.
Avalie a fala sob ruído de operação
Teste durante a operação representativa. A pressão sonora sozinha não estabelece inteligibilidade; use STI ou STIPA quando exigido pelo projeto.
Aplique o procedimento de medição IEC 60268-16 relevante quando especificado; nenhum limite universal de nível sonoro ou inteligibilidade se adequa a todos os locais. Registre instrumentos calibrados, ruído de fundo e critérios contratuais. A aceitação geral de paginação não certifica um sistema regulamentado de alarme de voz contra incêndio.
Se medições forem necessárias, mantenha o microfone de medição e as condições de teste consistentes com o método especificado. Leituras informais de nível sonoro por smartphone podem ajudar a localizar uma posição fraca, mas não devem ser apresentadas como resultados de inteligibilidade calibrados.
Verifique tanto a cobertura quanto a exclusão de zona
Nos limites, verifique a ativação do endpoint separadamente do vazamento de som. Transbordamento acústico pode exigir reposicionamento do alto-falante; um alto-falante ativo não intencional sugere mapeamento defeituoso de grupo, canal ou fluxo.
Fig. 3 - Observadores de campo verificam mensagens faladas completas em posições de escuta definidas e verificam se zonas adjacentes não são ativadas involuntariamente.
Teste de aceitação e isolamento de falhas
Teste estados pretendidos, excluídos e degradados
Entrega de zona única: selecione cada zona de uma fonte autorizada; confirme seus endpoints esperados e posições de escuta em campo, verificando pelo menos um destino vizinho proibido.
Entrega de zonas combinadas: selecione o grupo aprovado de zonas; confirme a associação e verifique atribuições de endpoints sobrepostas para reprodução duplicada ou distorcida.
Verificação de permissão do operador: tente um destino restrito usando uma função sem acesso; verifique uma rejeição controlada sem paginação não intencional.
Verificação de fonte concorrente: introduza uma segunda solicitação de paginação durante um anúncio controlado; confirme apenas o comportamento de conflito especificado para a plataforma. Não presuma que todos os produtos suportam a mesma prioridade de substituição.
Verificação de perda de endpoint: isole um alto-falante ou amplificador de teste usando um método aprovado; registre o que a plataforma relata e se a cobertura restante da zona atende aos critérios acordados de estado degradado.
Verificação de recuperação: restaure o serviço e repita a entrega sem depender de status obsoleto do dispositivo, associação de grupo antiga ou registro anterior de conclusão de tarefa.
Registro de aceitação ilustrativo
Modelo de teste ilustrativo para Zona de Carregamento A; nenhum resultado é presumido como aprovado. Registre resultados observados e testemunhas separadamente.
| Verificação | Resultado esperado | Evidência a reter |
|---|---|---|
| Seleção do console | A Zona de Carregamento A resolve para IDs de endpoints aprovados | Revisão do mapa de zonas e ID do evento de despacho |
| Sessão e transporte | Caminhos de mídia configurados alcançam os receptores esperados | Logs SIP, contadores do receptor ou capturas direcionadas |
| Reprodução do alto-falante | Todos os alto-falantes atribuídos reproduzem a mensagem de teste completa | Status de saída do dispositivo e notas do observador de campo |
| Exclusão de zona | Endpoints do Escritório do Armazém permanecem inativos | Status do endpoint e observação de limite |
| Inteligibilidade da fala | Posições designadas atendem aos critérios específicos do projeto | Folha de escuta e resultados de medição, se especificado |
| Recuperação | Endpoint retorna ao estado operacional exigido após restauração | Registro de teste repetido e quaisquer exceções restantes |
Correlacione registros de despacho, receptor e campo por ID de tarefa ou carimbo de data/hora. Marque cada critério como aprovado, falhou ou não testado; outros alto-falantes passarem não pode liberar um endpoint não verificado.
Aplique uma ordem de isolamento de falhas
Classifique as falhas antes de fazer alterações: destinos errados indicam erros de mapeamento; RTP ausente indica problema de encaminhamento; RTP sem som aponta para reprodução ou amplificação; fala pouco clara requer investigação acústica. Teste novamente tanto as zonas alvo quanto as excluídas.
Defina condições de aceitação e reteste
A assinatura identifica revisões de configuração aprovadas, testemunhas, condições de teste, métodos de medição e defeitos abertos. Um endpoint offline permanece no escopo, a menos que uma alteração aprovada o remova.
Teste novamente após alterações substanciais no mapeamento de grupos, posicionamento de alto-falantes, permissões, caminhos de mídia de rede ou acústica. O monitoramento contínuo de dispositivos complementa, mas não substitui, verificações periódicas de escuta em campo.
FAQ
Anúncios ao vivo e pré-gravados devem usar o mesmo teste de aceitação?
Eles devem compartilhar critérios de destino e audibilidade, mas seus caminhos de execução precisam de verificações separadas. Um arquivo pré-gravado pode ignorar a entrada do microfone ao vivo, usar processamento de nível diferente ou iniciar a partir de uma programação. Teste cada caminho que o projeto realmente utiliza, incluindo o início e o fim da mensagem.
E se um amplificador analógico existente não fornecer status de endpoint?
Não trate a transmissão bem-sucedida do servidor de paginação como prova de saída analógica. Adicione evidência dos contatos de falha ou medidores disponíveis do amplificador, um circuito de alto-falante supervisionado quando fornecido, e observações diretas de reprodução em campo. Registre explicitamente a limitação de supervisão.
É necessária uma confirmação humana separada após cada paginação?
Não automaticamente. Anúncios de rotina podem ser aceitos por testes técnicos e de campo periódicos, enquanto instruções críticas de segurança podem exigir uma confirmação operacional por um supervisor ou equipe de resposta. O requisito de confirmação deve ser definido pelo procedimento do local, não presumido como um recurso do protocolo SIP.
Como anúncios multilíngues devem ser verificados?
Verifique tanto a atribuição de idioma para zona quanto a mensagem falada real. Um fluxo tecnicamente correto ainda pode estar operacionalmente errado se um arquivo específico de idioma for atribuído ao público errado. Use revisores qualificados para conteúdo e pronúncia onde a compreensão for essencial.
Como a paginação deve ser avaliada quando os trabalhadores usam proteção auditiva?
Avalie a mensagem sob as condições em que o pessoal realmente trabalha, incluindo o tipo e o ajuste de sua proteção auditiva. Uma medição satisfatória em uma posição de microfone desprotegida não estabelece que um trabalhador usando protetores auriculares ou abafadores reconhecerá cada instrução. Onde a avaliação de risco do local exigir, avalie alertas visuais complementares, confirmação processual ou outros canais de notificação aprovados, em vez de confiar apenas em paginação mais alta.
