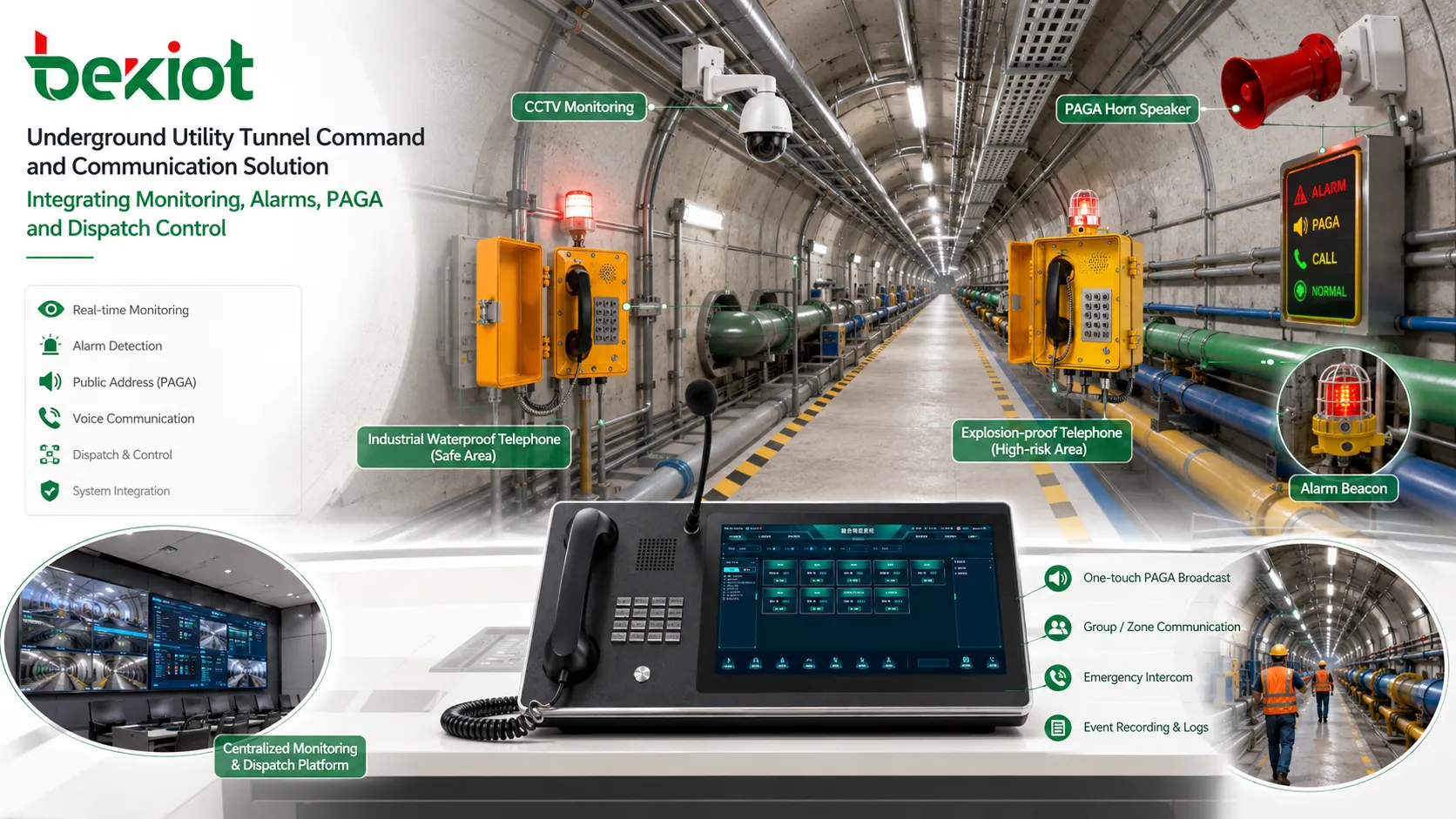

Os túneis de serviços subterrâneos urbanos estão se tornando uma parte importante da infraestrutura das cidades modernas. Em vez de colocar tubulações de energia, comunicação, abastecimento de água, drenagem, gás e aquecimento separadamente em diferentes rotas subterrâneas, um túnel de serviços reúne múltiplas tubulações municipais em um corredor subterrâneo planejado. Isso melhora a eficiência da manutenção, reduz a escavação repetida de estradas, protege a aparência da cidade e apoia o desenvolvimento urbano de longo prazo.

A renovação em grande escala da infraestrutura urbana continua a criar forte demanda por atualizações de tubulações subterrâneas, com mais de 100.000 quilômetros de tubulações subterrâneas esperados para serem melhorados a cada ano. Por trás dessa oportunidade de construção, os túneis de serviços exigem mais do que engenharia civil. Eles também precisam de monitoramento inteligente, vinculação de alarmes, comunicação, radiodifusão, vídeo, GIS e capacidades de comando e despacho para apoiar a operação segura e a resposta a emergências.

Por que os Túneis de Serviços Precisam de uma Plataforma de Operação Integrada

Um túnel de serviços não é apenas uma passagem subterrânea para tubulações. É um ambiente de infraestrutura complexo onde eletricidade, cabos de comunicação, tubulações de água, sistemas de drenagem, tubulações de gás, tubulações de aquecimento, equipamentos de ventilação, equipamentos de iluminação, sistemas de proteção contra incêndio e instalações de drenagem podem coexistir em um único corredor. Isso torna a operação e a manutenção mais eficientes, mas também impõe requisitos mais elevados para o controle de segurança.

Quando vários tipos de tubulações são colocados no mesmo espaço subterrâneo, qualquer condição anormal pode afetar mais de um subsistema. Temperatura alta, umidade excessiva, acúmulo de água, gás nocivo, vazamento de gás combustível, risco de incêndio, falha de equipamento, entrada não autorizada ou interrupção de comunicação podem criar riscos operacionais. Um sistema de monitoramento de função única não é suficiente para esse tipo de ambiente.

Uma solução prática para túneis de serviços deve integrar monitoramento, alarme, comunicação, radiodifusão, videovigilância, GIS e controle de despacho em uma única estrutura operacional. O objetivo não é tornar o sistema complicado, mas tornar a infraestrutura subterrânea complexa mais fácil de observar, gerenciar e responder.

Sistemas de Informação Necessários para a Construção de Corredores Modernos

Os padrões de construção de túneis de serviços geralmente enfatizam não apenas espaço, estrutura, resistência sísmica, impermeabilização e segurança de engenharia, mas também os sistemas baseados em informações que apoiam a gestão de longo prazo. Para a camada de monitoramento e alarme, um túnel de serviços deve incluir monitoramento ambiental e de equipamentos, proteção de segurança, comunicação, alerta precoce e alarme, uma plataforma de gestão unificada e um sistema de informação geográfica.

Diferentes tipos de tubulações também exigem diferentes mecanismos de aviso. Onde existe risco de incêndio, um sistema automático de alarme de incêndio deve ser configurado. Onde gás ou meios combustíveis possam estar presentes, sistemas de detecção e alarme de gás combustível devem ser planejados. Esses sistemas não devem operar como dispositivos isolados. Eles devem reportar informações à plataforma central e participar do controle de vinculação quando ocorre um evento.

A plataforma deve coletar e processar informações de múltiplos subsistemas, incluindo ventilação, alimentação elétrica, iluminação, monitoramento e alarme, combate a incêndios, drenagem, controle de acesso e equipamentos de comunicação. Através de monitoramento e gestão unificados, o centro de operações pode entender melhor a condição do túnel e coordenar a manutenção ou a resposta a emergências em tempo hábil.

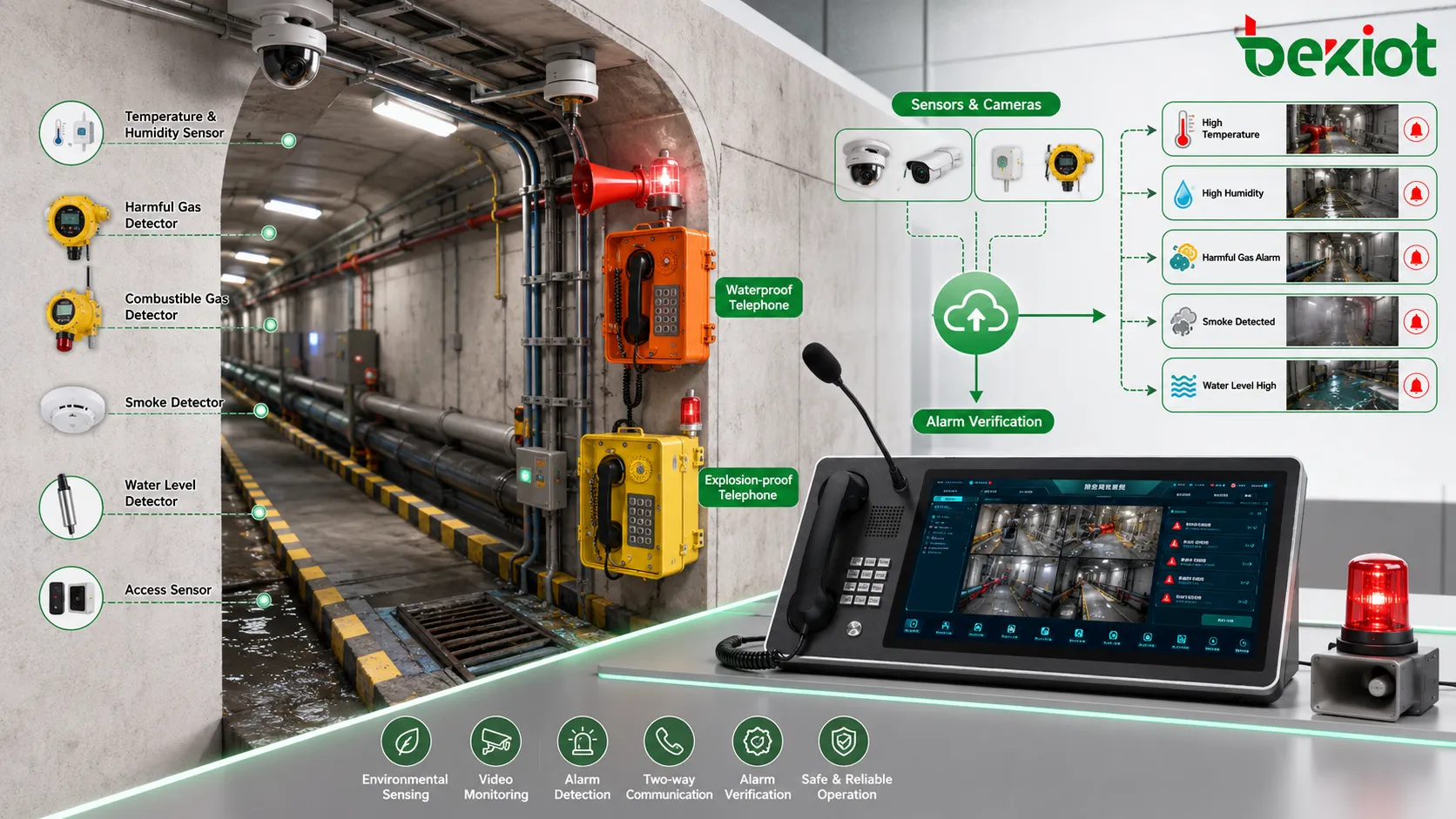

Sensoriamento Ambiental e Visibilidade de Vídeo

Os túneis de serviços subterrâneos precisam de muitos tipos de dispositivos sensores. Sensores de temperatura e umidade ajudam os operadores a avaliar a condição ambiental básica do corredor. Detectores de gás nocivo e detectores de gás combustível ajudam a identificar riscos que podem não ser visíveis ao pessoal de manutenção. Sensores de nível de água, detectores de fumaça, sensores de status de equipamentos e sensores de acesso podem fornecer dados operacionais adicionais.

Esses sistemas de sensores devem trabalhar em conjunto com a videovigilância. As câmeras podem fornecer confirmação visual quando um alarme é acionado, quando o pessoal de manutenção entra no túnel ou quando um comportamento anormal do equipamento é relatado. Em vez de confiar apenas no texto do alarme, os despachantes podem usar vídeo ao vivo para verificar a situação e decidir se devem iniciar a radiodifusão, chamar o pessoal de manutenção, notificar as equipes de emergência ou ativar os procedimentos de vinculação.

A videovigilância também melhora a rastreabilidade. Durante inspeções de rotina, eventos anormais, manutenção de equipamentos ou manuseio de emergências, o vídeo gravado pode ajudar os gerentes a revisar o processo, confirmar responsabilidades e melhorar os planos de resposta futuros.

Pontos de Comunicação Dentro de Locais Críticos

A capacidade de comunicação é essencial dentro dos corredores subterrâneos. Os trabalhadores de manutenção, equipes de inspeção, pessoal de segurança e respondedores de emergência devem poder contatar o centro de controle quando entrarem no túnel. Nós importantes devem ser equipados com estações de comunicação IP, pontos de interfone de emergência ou outros terminais de voz confiáveis para que o pessoal possa relatar problemas e receber instruções.

Além da comunicação ponto a ponto, equipamentos de sonorização e radiodifusão devem ser implantados em seções adequadas do túnel. Quando ocorre uma emergência, o centro de controle pode enviar mensagens de aviso, instruções de evacuação, lembretes de manutenção ou anúncios de segurança para a área afetada. Isso é especialmente importante quando os trabalhadores podem não estar perto de um terminal telefônico ou quando uma notificação rápida em toda a área é necessária.

A comunicação e radiodifusão baseadas em IP também ajudam a reduzir a fragmentação do sistema. Chamadas de voz, pontos de ajuda de emergência, zonas de radiodifusão, vinculação de alarmes e comandos de despacho podem ser conectados através da plataforma unificada, tornando todo o fluxo de trabalho de comunicação mais fácil de operar.

Solução de Sistema Relacionada: /paga-systems/paga-solution-for-underground-utility-tunnels

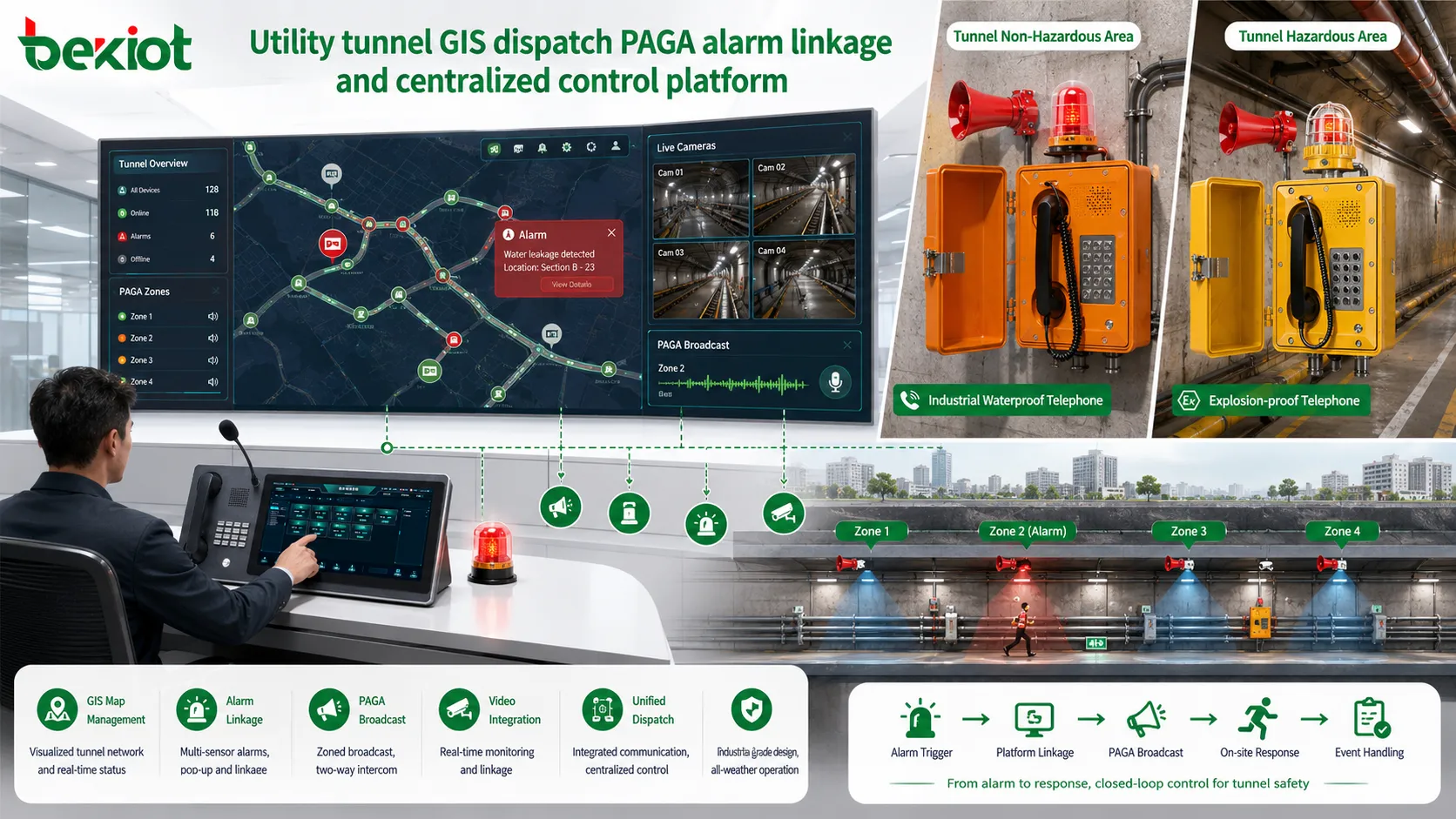

Despacho Centralizado para Monitoramento e Vinculação de Emergências

A plataforma de gestão de um túnel de serviços subterrâneo deve suportar configuração hierárquica, comunicação de dados, coleta de informações e processamento integrado. Em termos práticos, isso significa que a plataforma deve ser capaz de receber dados de diferentes sistemas, entender a relação entre dispositivos e locais e fornecer aos operadores uma interface de comando clara.

Por exemplo, quando um alarme de gás combustível é acionado em uma seção do túnel, a plataforma de despacho deve mostrar a localização do alarme no mapa, exibir as câmeras próximas, notificar o pessoal relevante, acionar avisos de radiodifusão locais e apoiar a comunicação de voz com os trabalhadores de campo. Se o evento for grave, a plataforma deve ajudar o centro de controle a coordenar equipes de emergência, equipes de manutenção e departamentos externos.

É aqui que um sistema de comando e despacho fornece valor prático. Ele conecta gateways de comunicação, sistemas de vídeo, interfaces IoT, dispositivos de alarme, terminais de radiodifusão e terminais de campo. Em vez de verificar cada subsistema separadamente, o operador pode gerenciar a comunicação, aviso, verificação visual e resposta a emergências a partir de uma única plataforma.

Mapeamento GIS para Gestão Baseada em Localização

Um sistema de informação geográfica é muito valioso para a operação de túneis de serviços subterrâneos. Como os túneis podem se estender por longas distâncias e conter muitas câmaras, seções, entradas, salas de equipamentos, tubulações e pontos de inspeção, os operadores precisam de uma visão espacial clara da infraestrutura.

O GIS pode mostrar rotas de túneis, localizações de dispositivos, pontos de alarme, posições de câmeras, zonas de radiodifusão, entradas de manutenção e distribuição de tubulações. Quando ocorre um alarme, a plataforma pode localizar rapidamente o evento e exibir os recursos relacionados nas proximidades. Isso reduz o tempo necessário para identificar a área afetada e melhora a precisão do comando.

O GIS também apoia a operação diária. Planos de manutenção, rotas de inspeção, status do equipamento e eventos históricos podem ser associados a locais físicos. Isso ajuda os gerentes a passar do simples monitoramento de dispositivos para a gestão de infraestrutura baseada em localização.

Controle Unificado de Ventilação, Energia, Iluminação, Combate a Incêndios e Drenagem

A gestão de túneis de serviços envolve muitos sistemas eletromecânicos. A ventilação ajuda a manter a qualidade do ar e remover gases nocivos. O fornecimento de energia suporta comunicação, iluminação, monitoramento e dispositivos de controle. A iluminação garante inspeção e manutenção seguras. Os sistemas de combate a incêndios respondem à fumaça, fogo ou calor anormal. Os sistemas de drenagem previnem o acúmulo de água e reduzem os danos aos equipamentos.

Uma plataforma de gestão unificada deve monitorar esses sistemas e suportar o controle de vinculação quando apropriado. Por exemplo, um alarme de gás pode exigir vinculação de ventilação. Um alarme de incêndio pode exigir mensagens de evacuação por radiodifusão e verificação por vídeo. Um alarme de nível de água pode exigir inspeção do equipamento de drenagem e despacho de manutenção. Uma falha de energia pode exigir verificação de energia de reserva e coordenação de reparo de emergência.

Esse tipo de vinculação é uma das principais razões pelas quais os túneis de serviços precisam de uma solução orientada para o comando, em vez de apenas um painel de monitoramento. A plataforma deve ajudar os operadores a tomar ações coordenadas, não apenas exibir alarmes isolados.

Como a Solução Apoia a Operação Diária

Durante a operação normal, o sistema ajuda a equipe de gestão a monitorar as condições do túnel, verificar o status dos dispositivos, supervisionar a entrada de pessoal, programar a manutenção e revisar dados históricos. Os operadores podem ver indicadores ambientais, status de comunicação, feeds de câmeras, registros de alarmes e condições dos equipamentos através da plataforma unificada.

Quando os trabalhadores de manutenção entram no túnel, as estações de comunicação e as zonas de radiodifusão fornecem um ambiente de trabalho mais seguro. Se os trabalhadores descobrirem condições anormais, podem contatar o centro de controle imediatamente. Se o centro de controle precisar emitir instruções, pode usar chamadas de voz, comunicação em grupo ou radiodifusão por área, dependendo da situação.

A operação diária também é um processo de prevenção de riscos. Ao coletar continuamente dados de sensores, informações de vídeo e status do equipamento, a plataforma ajuda os gerentes a identificar problemas potenciais antes que se tornem incidentes maiores.

Como a Solução Responde Durante Emergências

Em uma emergência, velocidade e clareza são críticas. O sistema deve detectar eventos anormais, localizar a área do incidente, notificar o pessoal, exibir vídeo, ativar radiodifusões e apoiar a comunicação de comando o mais rápido possível. Isso reduz o atraso entre a geração do alarme e a ação de resposta.

Para incêndio, vazamento de gás, gás nocivo, acúmulo de água, entrada não autorizada ou falha de equipamento, a plataforma deve fornecer um fluxo de trabalho completo do evento. O operador precisa saber o que aconteceu, onde aconteceu, quais dispositivos estão próximos, quais equipes devem ser contatadas e quais ações de vinculação podem ser iniciadas.

A radiodifusão de emergência e a comunicação de voz são especialmente importantes. As pessoas dentro do túnel podem precisar de instruções de evacuação imediatas. As equipes de manutenção podem precisar de orientação técnica. Os departamentos de resgate externos podem precisar de informações coordenadas. A plataforma de despacho deve apoiar essas tarefas de comunicação sem forçar os operadores a alternar entre vários sistemas independentes.

Valor de Implantação para Projetos de Infraestrutura Urbana

Segurança Melhorada para Operações Subterrâneas

Ao combinar sensores, alarmes, vídeo, comunicação e radiodifusão, a solução oferece aos operadores melhor visibilidade das condições subterrâneas. Isso ajuda a reduzir pontos cegos e apoia uma resposta mais rápida quando os riscos aparecem.

A segurança não é alcançada por um único dispositivo. Ela depende da capacidade de detectar, verificar, notificar, comunicar e coordenar através de um sistema completo.

Manutenção e Gestão Mais Eficientes

O monitoramento centralizado e a gestão baseada em GIS ajudam as equipes de manutenção a entender onde o equipamento está localizado, qual seção precisa de inspeção e qual alarme requer ação. Isso melhora a eficiência da manutenção diária e reduz verificações manuais desnecessárias.

Quando as informações são coletadas e processadas através de uma única plataforma, o centro de operações pode tomar melhores decisões e manter o túnel de forma mais sistemática.

Melhor Escalabilidade a Longo Prazo

Os túneis de serviços são construídos para o desenvolvimento urbano futuro. À medida que novas tubulações, dispositivos, câmeras, sensores e pontos de comunicação são adicionados, a plataforma deve suportar a expansão sem alterar toda a arquitetura.

Uma solução de comando e comunicação escalável permite que as cidades estendam gradualmente as funções de monitoramento, radiodifusão, vinculação de alarmes e despacho à medida que a rede de túneis cresce.

Caminho de Implementação Recomendado

Definir as Seções do Túnel e as Camadas de Dispositivos

A equipe do projeto deve primeiro mapear as seções do túnel, câmaras, entradas, salas de equipamentos, tipos de tubulações e pontos de risco chave. Com base nessa estrutura, sensores, câmeras, estações de comunicação, alto-falantes de radiodifusão e dispositivos de alarme podem ser colocados de forma mais lógica.

Isso evita a implantação aleatória de dispositivos e garante que o monitoramento, a comunicação e a notificação de emergência cubram as áreas mais importantes.

Construir a Plataforma Unificada de Gestão e Despacho

A plataforma deve coletar informações do monitoramento ambiental, monitoramento de equipamentos, sistemas de segurança, sistemas de comunicação, sistemas de alarme, GIS, videovigilância, proteção contra incêndios, drenagem, ventilação, iluminação e sistemas de alimentação elétrica.

Mais importante, deve suportar a lógica de vinculação. Quando ocorre um alarme, a plataforma deve ajudar os operadores a conectar o ponto de alarme com o vídeo próximo, zonas de radiodifusão, terminais de comunicação, equipes de manutenção e procedimentos de resposta a emergências.

Testar Fluxos de Trabalho de Emergência Antes da Entrega

Antes de o sistema ser entregue, os fluxos de trabalho de emergência devem ser testados em cenários realistas. Estes podem incluir alarmes de detecção de gás, alarmes de incêndio, alarmes de acúmulo de água, testes de comunicação, testes de radiodifusão, vinculação de vídeo, posicionamento GIS e comunicação de manutenção.

Os testes devem confirmar não apenas que os dispositivos funcionam, mas também que os operadores podem concluir o processo de resposta de forma eficiente a partir da interface da plataforma.

FAQ

Por que os túneis de serviços precisam tanto de interfone quanto de radiodifusão?

O interfone suporta a comunicação direta entre os trabalhadores e o centro de controle, enquanto a radiodifusão fornece notificação em toda a área. Em emergências, ambas as funções são úteis porque alguns podem precisar de comunicação bidirecional enquanto outros precisam de instruções imediatas.

Todas as seções do túnel devem ter a mesma configuração de dispositivos?

Não necessariamente. A configuração do dispositivo deve depender do tipo de tubulação, nível de risco, comprimento do túnel, frequência de acesso do pessoal, condição de ventilação e requisitos de resposta a emergências. Seções de alto risco podem exigir cobertura mais densa de sensores, vídeo e radiodifusão.

Como o GIS melhora o manuseio de emergências?

O GIS ajuda os operadores a localizar alarmes, câmeras próximas, entradas, zonas de radiodifusão e recursos de manutenção em um mapa. Isso reduz o atraso na resposta e torna as decisões de comando mais precisas.

Sistemas de monitoramento existentes podem ser integrados à plataforma?

Sim. Muitos projetos podem integrar câmeras, sensores, dispositivos de alarme e sistemas de controle existentes através de gateways, protocolos padrão ou interfaces de plataforma. O método de integração depende da arquitetura atual do sistema.

O que deve ser considerado para a operação de longo prazo?

A operação de longo prazo deve considerar a manutenção de dispositivos, revisão de registros de alarme, testes de comunicação, energia de reserva, expansão da plataforma, segurança cibernética, treinamento de pessoal, peças de reposição e exercícios de emergência periódicos.
