A paginação para zona incorreta ocorre quando um operador seleciona uma área de paginação em um console de despacho, mas o anúncio é reproduzido por outra área ou por alto-falantes adicionais não intencionais. A sinalização SIP e a qualidade de áudio podem parecer normais durante toda a chamada, embora o mapeamento de destino esteja incorreto. A falha pode originar-se em uma tecla do console, regra de roteamento SIP, grupo de paginação, assinatura multicast ou saída PA analógica.
A solução de problemas eficaz identifica a primeira incompatibilidade entre o destino solicitado e os dispositivos físicos que realmente reproduzem o anúncio. Este guia segue esse rastro por consoles de despacho com tela sensível ao toque, servidores SIP, alto-falantes de rede e zonas de amplificadores legadas. Ele se concentra em isolar e corrigir roteamento incorreto, em vez de repetir a configuração geral de zonas ou procedimentos de aceitação acústica.
Identifique Onde as Zonas Pretendidas e Reais Divergem
Comece definindo a falha com precisão. “Zona errada” pode significar que o console exibiu um rótulo incorreto, que a plataforma SIP roteou a chamada para o grupo errado, que um receptor reproduziu um fluxo que não deveria assinar, ou que um amplificador energizou um circuito de alto-falante físico incorreto. Seus remédios diferem.
Capture um Incidente Controlado
Antes de alterar configurações, registre o modelo do console, a conta conectada, o nome da zona exibido, o grupo ou atalho selecionado, o horário, o ID de chamada ou tarefa e os locais físicos onde o som foi ouvido. Salve a tela e os logs. Identifique se foi paginação ao vivo, gravada, agendada ou de alarme.
Obtenha permissão para testes, use uma mensagem não emergencial inequívoca e informe o pessoal em todas as áreas potencialmente afetadas. Não ative repetidamente um grupo de evacuação real apenas para reproduzir uma falha. Siga os procedimentos de degradação do site se o aviso de emergência for afetado.
Classifique o Sintoma Antes de Abrir Páginas de Configuração
Apenas um console está errado: compare seus atalhos, lista de zonas em cache, conta de operador e regras de discagem armazenadas localmente com um console em bom estado conhecido.
Todos os consoles alcançam a mesma área errada: inspecione o grupo de servidor compartilhado, a tradução do plano de discagem e o controlador de paginação ou PA downstream.
Tanto a zona pretendida quanto a não intencional tocam: procure associação de grupo sobreposta, assinaturas de fluxo duplicadas, saídas de matriz ou distribuição de áudio não intencional.
Uma zona diferente toca somente após uma tarefa agendada ou alarme: distinga a rota de paginação ao vivo do operador da rota de automação ou prioridade que já estava ativa.
O dispositivo correto está ativo, mas as pessoas relatam a sala ao lado: inspecione o posicionamento físico do alto-falante e o vazamento acústico antes de alterar as atribuições lógicas de grupo.
Mantenha uma referência de incidente ou tarefa consistente durante todo o rastreamento: rótulo exibido → comando ou URI discado → decisão do servidor → grupo ou fluxo de mídia → endpoint ou canal do amplificador → circuito físico do alto-falante. Onde não existir um ID comum, correlacione carimbos de data/hora confiáveis e identidades de origem.

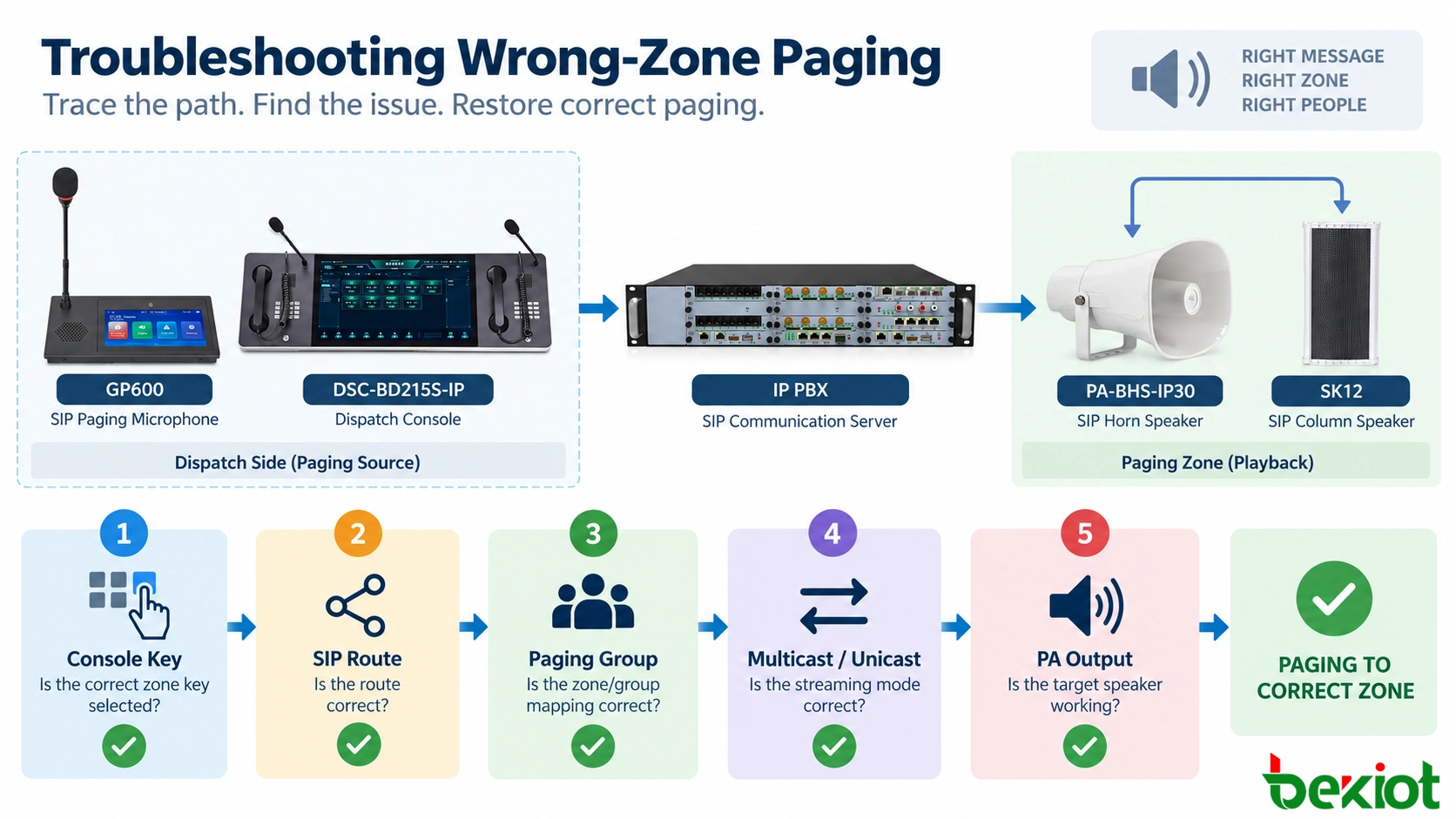

Fig. 1 - Comece com o sintoma observado e siga verificações separadas para mapeamento do console, roteamento do servidor, receptores de mídia e saídas PA analógicas.
Verifique Teclas do Console, Listas de Zonas e Perfis de Operador
Um nome de zona exibido não é necessariamente o destino que o console envia. As teclas podem referenciar ramais, IDs de grupo ou ações. Uma zona renomeada pode manter um destino obsoleto.
Compare o Rótulo com o Comando Real
Abra a configuração da tecla ou entrada de zona afetada e examine seu destino armazenado. Por exemplo, “Loading Bay” ainda pode chamar um ramal de armazém antigo. Compare com o registro de zonas aprovado.
Quando autorizado, compare a ação nomeada na tela sensível ao toque com a discagem direta de seu destino de paginação documentado. Se apenas o atalho falhar, examine o mapeamento do console; se ambos falharem, passe para o roteamento compartilhado. A discagem direta pode contornar a lógica de grupo ou permissões e é evidência de diagnóstico, não aceitação do fluxo de trabalho normal.
Verifique Configurações Específicas do Usuário e Replicadas
Compare perfis de operador afetados e não afetados, configurações replicadas do console e versões de cache do cliente. Confirme que as alterações de zona no lado do servidor foram realmente publicadas no posto afetado. Várias zonas selecionadas, teclas travadas e escolhas de todas as zonas retidas também podem explicar roteamento incorreto aparente; registre-as antes de redefinir a interface.
O DSC-BD215S IP Dispatch Console da Becke Telcom oferece um exemplo de endpoint de despacho com tela sensível ao toque e controles personalizáveis. O DSC-173 IP Paging and Dispatch Console é outra opção; o comportamento de mapeamento depende do software instalado.
Produto Relacionado: DSC-BD215S IP Dispatch Console
Rastreie Discagem SIP, Roteamento da Plataforma e Associação a Grupos
Se o console enviou o destino esperado, inspecione a resolução dessa solicitação pelo servidor. Rótulos de zona, rotas SIP e associação de receptores podem ser armazenados separadamente.
Examine o Destino Efetivo, Não Apenas o Resultado da Chamada
Localize a chamada SIP por origem, horário e Call-ID quando disponíveis. Examine o Request-URI, a tradução do plano de discagem e o destino efetivo da aplicação. Um alias, regra de inquilino ou prefixo pode redirecionar um código curto correto para um grupo obsoleto. Um 200 OK SIP confirma a aceitação por uma perna de chamada; ele não identifica os circuitos de alto-falante que finalmente reproduzem o áudio.
Quando uma aplicação de paginação aceita um comando de API em vez de uma string de discagem SIP, inspecione o payload do comando e o identificador de grupo resolvido pelo serviço. Siga o caminho de serviço real do projeto.
Resolva o Grupo para uma Lista Explícita de Endpoints
Exporte ou inspecione a associação efetiva do grupo selecionado no momento do incidente. Compare IDs de endpoint, nomes de sites e canais de amplificador com o registro de zonas aprovado. Verifique dispositivos movidos, perfis clonados, grupos copiados e regras de automação.
Use identificadores de dispositivo estáveis quando disponíveis. Endereços DHCP e ramais reutilizados não podem substituir registros de localização física. Verifique se a plataforma aplica associação dinâmica por agendamento, função do operador ou estado de alarme. Inspecione configurações efetivas, não modelos.
Exemplo Prático: Production West Alcança o Warehouse
Considere uma planta hipotética onde um operador seleciona Production West, mas ouve o anúncio de teste de Warehouse North. A configuração aprovada identifica Production West como PW-02 e seu grupo de paginação como G-12. O serviço de despacho, em vez disso, resolve PW-02 para G-14, que pertence ao Warehouse North.
| Ponto de verificação do rastreamento | Esperado | Evidência observada |
|---|---|---|
| Seleção do operador | Production West / PW-02 | Evento do console: PW-02 |
| Solicitação emitida | PW-02 | Solicitação de despacho: PW-02 |
| Resolução de grupo do servidor | G-12 | Log de roteamento: G-14 |
| Membros downstream | Lista de alto-falantes G-12 | Membros do warehouse G-14 |
| Observação em campo | Production West audível | Warehouse North audível |
A primeira incompatibilidade comprovada está na consulta PW-02 para grupo. Antes de tocar nas assinaturas de alto-falantes, exporte o mapeamento ativo, compare-o com a revisão aprovada e revise o histórico de alterações. Corrija o mapeamento na plataforma proprietária sob controle de mudanças; não edite a associação válida do warehouse G-14 apenas porque seus alto-falantes tocaram.
Após aplicar e publicar a correção, verifique se PW-02 agora resolve para G-12. Em seguida, repita a paginação a partir do login original do operador e teste o Warehouse North separadamente. Os identificadores de exemplo e campos de log são ilustrativos, não comandos específicos da Becke ou saída de plataforma demonstrada.

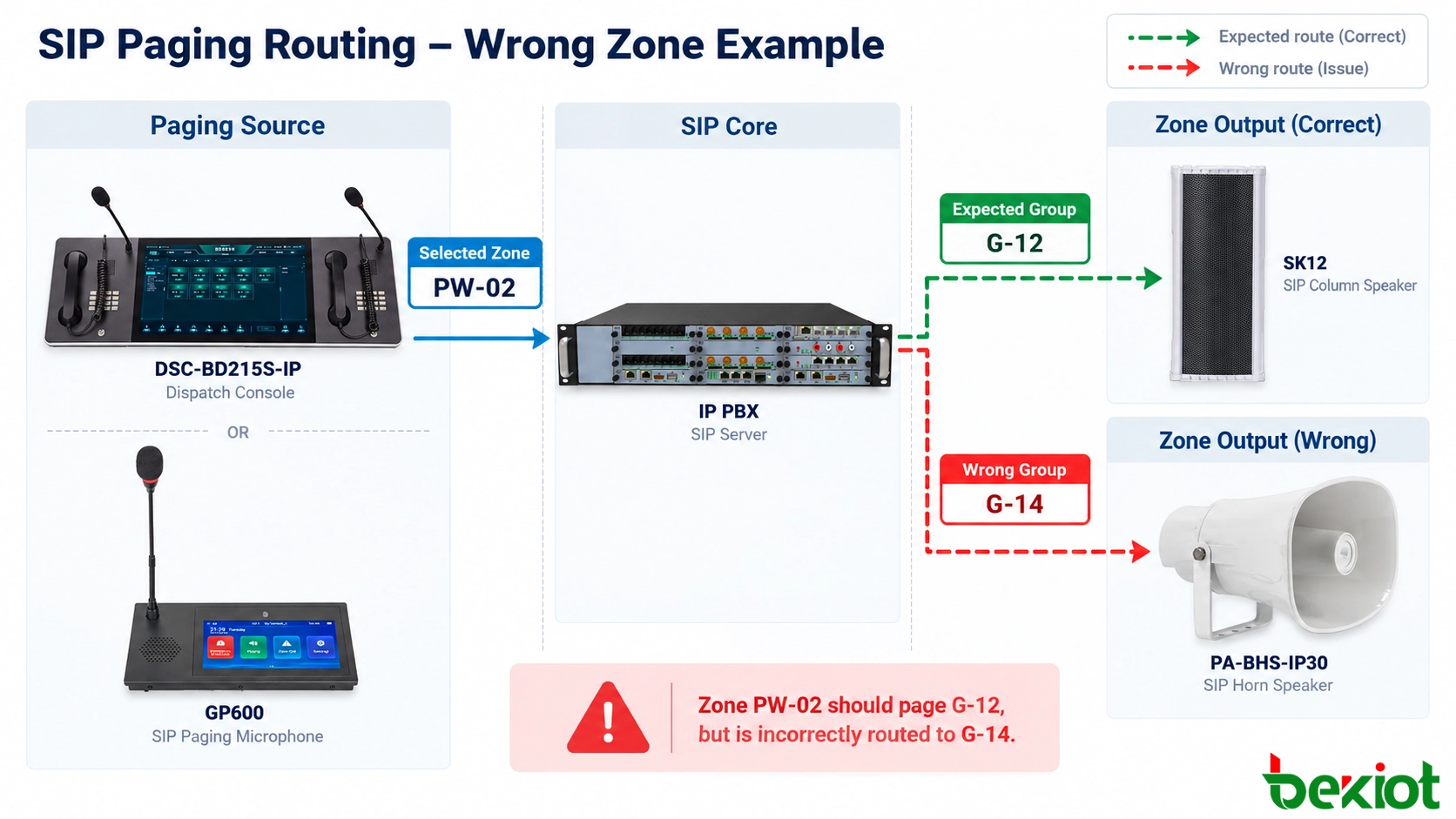

Fig. 2 - Mapeamento esperado de PW-02 para G-12 comparado com uma resolução de servidor incorreta de PW-02 para G-14; os endpoints são examinados somente após a rota ser estabelecida.
Inspecione Áudio de Rede, Assinaturas e Saídas Analógicas
Se o servidor resolver o destino e o grupo corretos, avance downstream. Agora compare a zona comandada com os receptores de mídia reais para o transporte em uso.
Unicast: Identifique os Receptores de Mídia Reais
Em um design unicast, o servidor de paginação pode criar um fluxo RTP separado ou perna de chamada SIP para cada endpoint. Compare endereços de destino e portas com a lista de receptores esperada. Destinos de mídia errados ou identidades de endpoint clonadas podem direcionar mal o áudio.
Capturas direcionadas do receptor podem confirmar se um endpoint não alvo realmente recebeu RTP. A identidade do receptor e a fiação ainda devem ser verificadas; a chegada de pacotes não é prova de reprodução audível.
Multicast: Verifique o Endereço de Grupo e as Assinaturas de Endpoint
Para paginação multicast, compare o endereço multicast de destino configurado e a porta UDP para cada zona. Verifique o estado ativo de assinatura ou ingresso do receptor não intencional, não apenas o status da tarefa do remetente. Endereços de grupo duplicados e assinaturas obsoletas podem direcionar mal a reprodução.
Verifique ingressos IGMP, snooping, operação do querier e roteamento multicast. A inundação de rede pode entregar pacotes a portas de switch não intencionais, mas a inundação sozinha não pode estabelecer que um alto-falante assinou, decodificou ou reproduziu o fluxo. Verifique sua configuração efetiva de receptor antes de culpar a infraestrutura de comutação.
Alto-falantes de rede Becke Telcom, como o PA-BHS-IP30 SIP Horn Speaker e o SK12 SIP Column Speaker, podem servir como endpoints de campo em projetos de paginação suportados. Verifique assinaturas e logs suportados para cada modelo e firmware instalados.
PA Legado: Siga Gateway, Relé e Canais do Amplificador
Quando a paginação SIP alimenta equipamentos PA analógicos existentes, o ramal selecionado pode terminar em um gateway, controlador ou matriz de áudio. Verifique a atribuição de saída do gateway, contatos de relé, comandos de seleção de zona, entrada do amplificador e circuito final do alto-falante. Relés invertidos ou linhas de alto-falante mal rotuladas podem ativar a área errada.
Técnicos qualificados devem comparar as saídas reais com o cronograma de cabos as-built durante um teste ponto a ponto controlado. Siga procedimentos de isolamento elétrico e segurança local antes de inspecionar a fiação do amplificador ou de alto-falantes de tensão constante.
Descarte Efeitos de Fonte Compartilhada e Acústicos
Verifique se música de fundo, áudio agendado ou um fluxo de prioridade de emergência ocupou o destino. Combine IDs de evento e horários para descartar um anúncio simultâneo. Som que passa por espaço aberto não é um erro de mapeamento de grupo.
Corrija a Primeira Incompatibilidade e Execute Testes de Regressão
Uma vez que a primeira incompatibilidade seja apoiada por logs ou medições, corrija a camada responsável com a menor alteração aprovada. Faça backup do perfil de console, plano de discagem, definição de grupo, assinatura ou matriz PA relevantes. Várias edições simultâneas tornam a causa raiz e a reversão difíceis de verificar; falhas adicionais também podem permanecer downstream.
Use uma Matriz Compacta de Isolamento de Falhas
| Sintoma observado | Primeira comparação decisiva | Domínio provável da falha |
|---|---|---|
| Um console seleciona a Zona A, mas envia a Zona B | Rótulo visível versus comando emitido | Atalho, macro, perfil ou mapa de cliente obsoleto |
| Todos os consoles enviam A, o servidor seleciona B | ID de solicitação ou evento versus grupo resolvido | Plano de discagem PBX ou tabela de roteamento de despacho |
| O grupo está correto, mas um alto-falante SIP extra toca | Associação efetiva e mídia/assinatura do receptor | Registro de grupo ou configuração do terminal |
| O endpoint de rede está correto, mas a área analógica errada soa | Saída do gateway versus amplificador e cronograma de cabos | Relé, matriz PA ou circuito físico do alto-falante |
| O relatório de zona incorreta ocorre apenas durante outra tarefa | IDs de evento, fontes de mídia e estado de prioridade sobrepostos | Agendamento, alarme ou caminho de substituição simultâneo |
Teste Novamente um Destino, Seus Vizinhos e Cada Fonte Afetada
Após a correção, teste o destino afetado a partir do login e console originais do operador. Confirme a exibição, o comando, o grupo resolvido e os receptores ativos. Também faça paginação para zonas vizinhas para que a reparação não remova associação válida.
Repita os casos relevantes: página individual, página multi-zona aprovada, ação restrita de todas as zonas e qualquer caminho agendado ou acionado por alarme que compartilhe o mapeamento alterado. Compare sessões de despacho já abertas e recém-conectadas. Confirme que a zona pretendida toca e os receptores não intencionais permanecem inativos; apenas restaurar o atalho original não é suficiente.
Registre a Causa Raiz e Evite a Reocorrência
Registre as zonas pretendidas e erradas, a causa raiz, os logs, a alteração aprovada, a reversão e o reteste. Feche o incidente somente após verificar zonas relacionadas e confirmar que as funções de emergência permanecem disponíveis ou têm uma medida compensatória documentada.
Mantenha um registro de zonas controlado vinculando IDs estáveis a edifícios, endpoints e saídas PA. Movimentações de zona, áreas renomeadas, importações de modelo de software e recabeamento exigem testes negativos direcionados, bem como uma chamada bem-sucedida para o grupo pretendido.
Em uma instalação industrial mista, um GP600 SIP Paging Microphone pode fornecer outra interface autorizada de seleção de zona ao lado de um console de despacho. Comparar os comandos resultantes do lado do servidor pode ajudar a isolar um problema de interface do operador, desde que ambos usem o mesmo serviço e permissões pretendidos. As interfaces não precisam se comportar de forma idêntica.
Fig. 3 - Após uma correção de mapeamento, verifique o destino, zonas adjacentes e fontes de despacho alternativas sob condições de campo controladas.
Perguntas Frequentes
Duas zonas de paginação podem compartilhar deliberadamente o mesmo alto-falante físico?
Sim, quando o design permite expressamente cobertura ou associação sobrepostas. O alto-falante compartilhado deve ter uma função documentada em cada zona permitida e um resultado definido quando duas fontes paginam para ele simultaneamente. Sobreposições não documentadas não são seguras para assumir como corretas.
Por que um problema de zona incorreta pode aparecer apenas após failover do servidor?
Nós ativos e em standby podem usar versões diferentes de tabelas de roteamento, bancos de dados de zonas ou arquivos de provisionamento. Verifique a sincronização e o roteamento de failover. Ressincronize usando procedimentos suportados e reteste ambos os nós.
Por que uma zona de paginação corrigida reverte após a reinicialização de um dispositivo?
A alteração ativa pode ter sido salva apenas em uma configuração em execução, enquanto o provisionamento automático restaura um perfil mais antigo na inicialização. Verifique a origem da configuração provisionada do dispositivo, a versão do modelo, a política de gerenciamento central e os logs de inicialização. Atualize a configuração autoritativa por meio do processo suportado, depois reinicie e reteste em uma janela controlada.
Como os nomes de zona devem ser tratados em telas de operador multilíngues?
Use um identificador de zona interno estável e mantenha rótulos de exibição específicos de idioma revisados mapeados para ele. Distinga nomes de sites semelhantes. Valide alterações de idioma e importações sem alterar o ID de destino subjacente ou a autorização do operador.
O que um operador deve fazer se um aviso de segurança for enviado para a área errada?
Siga imediatamente o procedimento de comunicação de emergência e degradação do site. Pare ou corrija o anúncio errôneo se autorizado, notifique o controle de sala responsável ou o líder de segurança e entregue a mensagem necessária por um caminho alternativo aprovado. Preserve evidências e mantenha um caminho de aviso de backup aprovado.
