Os sistemas de videovigilância não estão mais limitados à pré-visualização de câmeras e gravação local. Em muitos projetos modernos, os recursos de vídeo devem ser compartilhados com centros de comando, plataformas de despacho, sistemas de alarme, edifícios inteligentes, salas de controle industrial, plataformas de gerenciamento de campus, sistemas de segurança pública e aplicações de negócios baseadas na web. Essa mudança torna a arquitetura de vídeo mais importante do que a seleção de um único dispositivo.

Um gravador de vídeo em rede, geralmente chamado de NVR, é usado principalmente para gravação, armazenamento, reprodução e gerenciamento local de câmeras. Um gateway de vídeo é diferente. Ele é projetado para acesso a vídeo, rede de plataformas, conversão de protocolos, encaminhamento de fluxos, distribuição de mídia e integração com sistemas de nível superior. Em projetos profissionais, esses dois dispositivos não são substituições diretas um do outro; eles geralmente trabalham juntos em uma arquitetura em camadas.

A mudança do monitoramento local para a integração de sistemas

Em um projeto de vigilância tradicional, as câmeras são conectadas a um NVR e os usuários visualizam vídeo ao vivo ou pesquisam gravações por meio do cliente NVR. Essa estrutura é simples e eficaz para pequenos locais, como lojas, pequenos escritórios, armazéns ou edifícios independentes. O requisito do sistema é claro: gravar vídeo, armazenar as imagens e fornecer reprodução quando um evento precisar ser verificado.

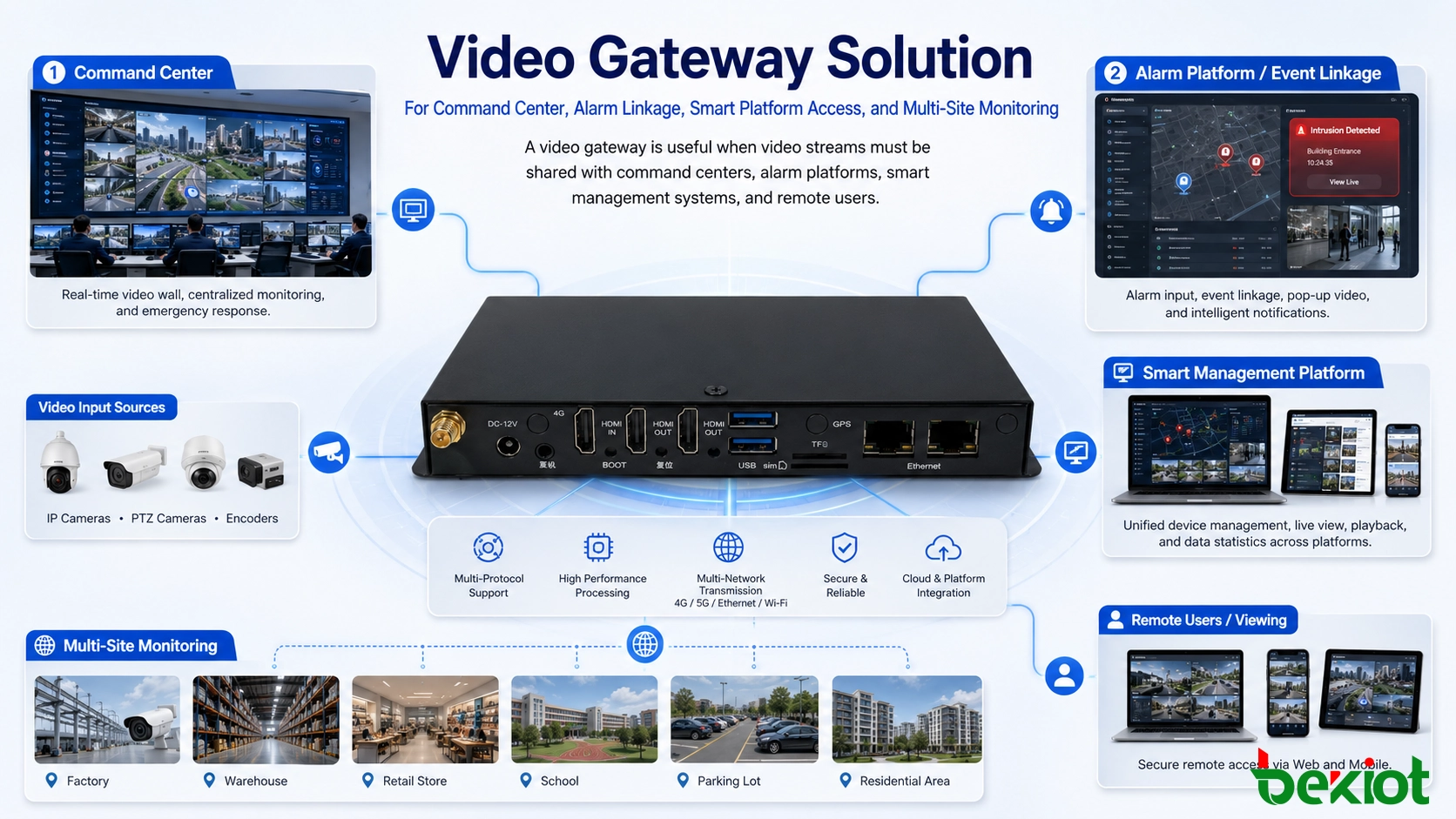

Projetos maiores são diferentes. Uma fábrica pode precisar de vinculação de vídeo com telefones de emergência, entradas de alarme e consoles de despacho. Um campus inteligente pode precisar combinar controle de acesso, gerenciamento de visitantes, estacionamento, patrulha e recursos de vídeo em uma única plataforma. Um hub de transporte pode precisar compartilhar vídeo de vários edifícios com uma sala de controle centralizada. Um projeto de serviço público pode precisar que plataformas de nível inferior se conectem para cima por meio de um protocolo padrão de rede de vídeo.

Quando o vídeo deve ser reutilizado por vários sistemas, o NVR sozinho geralmente não é suficiente. O projeto precisa de uma camada de gateway de vídeo que possa organizar os recursos de vídeo, converter protocolos, encaminhar fluxos e fornecer acesso estável para diferentes plataformas. Essa é a principal diferença arquitetônica entre um sistema centrado em armazenamento e um sistema centrado em integração.

Como um gateway de vídeo funciona na arquitetura

Um gateway de vídeo pode ser entendido como uma camada de acesso e conversão de mídia. Ele fica entre os recursos de vídeo front-end e as aplicações de nível superior. O lado front-end pode incluir câmeras IP, NVRs, plataformas de vídeo ou sistemas de vigilância de nível inferior. O lado superior pode incluir centros de comando, aplicações web, clientes móveis, plataformas de emergência, sistemas de cidade inteligente, sistemas de despacho ou plataformas de gerenciamento de terceiros.

O gateway recebe ou solicita fluxos de vídeo da camada inferior e os emite em um formato que outros sistemas podem usar. Ele pode suportar registro de câmeras, gerenciamento de diretório de dispositivos, encaminhamento de fluxo ao vivo, acesso a fluxos de reprodução, adaptação de protocolos, transcodificação de mídia, retransmissão de fluxos, cascateamento de plataformas e controle de permissões. Nessa função, o gateway torna os recursos de vídeo mais abertos e reutilizáveis, sem forçar cada plataforma de negócios a se conectar diretamente a cada câmera ou NVR.

Na prática, essa abordagem reduz a complexidade da integração. Em vez de configurar repetidamente câmeras, firewalls e acesso NVR para cada aplicação, o projeto pode usar o gateway de vídeo como uma porta de entrada unificada para serviços de vídeo. Novas aplicações podem obter vídeo por meio do gateway, enquanto a camada de armazenamento original permanece estável.

Pelo que o NVR é principalmente responsável

O NVR ainda é uma parte importante do sistema. Sua força é a gravação. Ele recebe fluxos de vídeo das câmeras de rede, armazena imagens em discos locais ou matrizes de armazenamento e fornece funções de pesquisa, reprodução, exportação e gravação de eventos. Para muitas equipes de segurança, o NVR é o principal dispositivo de retenção de evidências.

Um NVR geralmente é mais fácil de implantar do que um sistema completo de integração de plataforma. Ele funciona bem quando o projeto precisa principalmente de monitoramento local, gravação programada, gravação por movimento, gravação por alarme e gerenciamento básico de câmeras. Ele também ajuda a reduzir a pressão sobre os sistemas de nível superior porque as imagens gravadas podem ser armazenadas localmente no local.

No entanto, o NVR geralmente não é projetado como um hub de serviço de vídeo completo para várias plataformas de negócios. Mesmo quando suporta acesso a protocolos padrão, sua lógica principal continua sendo armazenamento e gerenciamento local. Em grandes projetos, ele geralmente é colocado na camada inferior, enquanto o gateway de vídeo ou a plataforma de vídeo lidam com o acesso e a distribuição unificados.

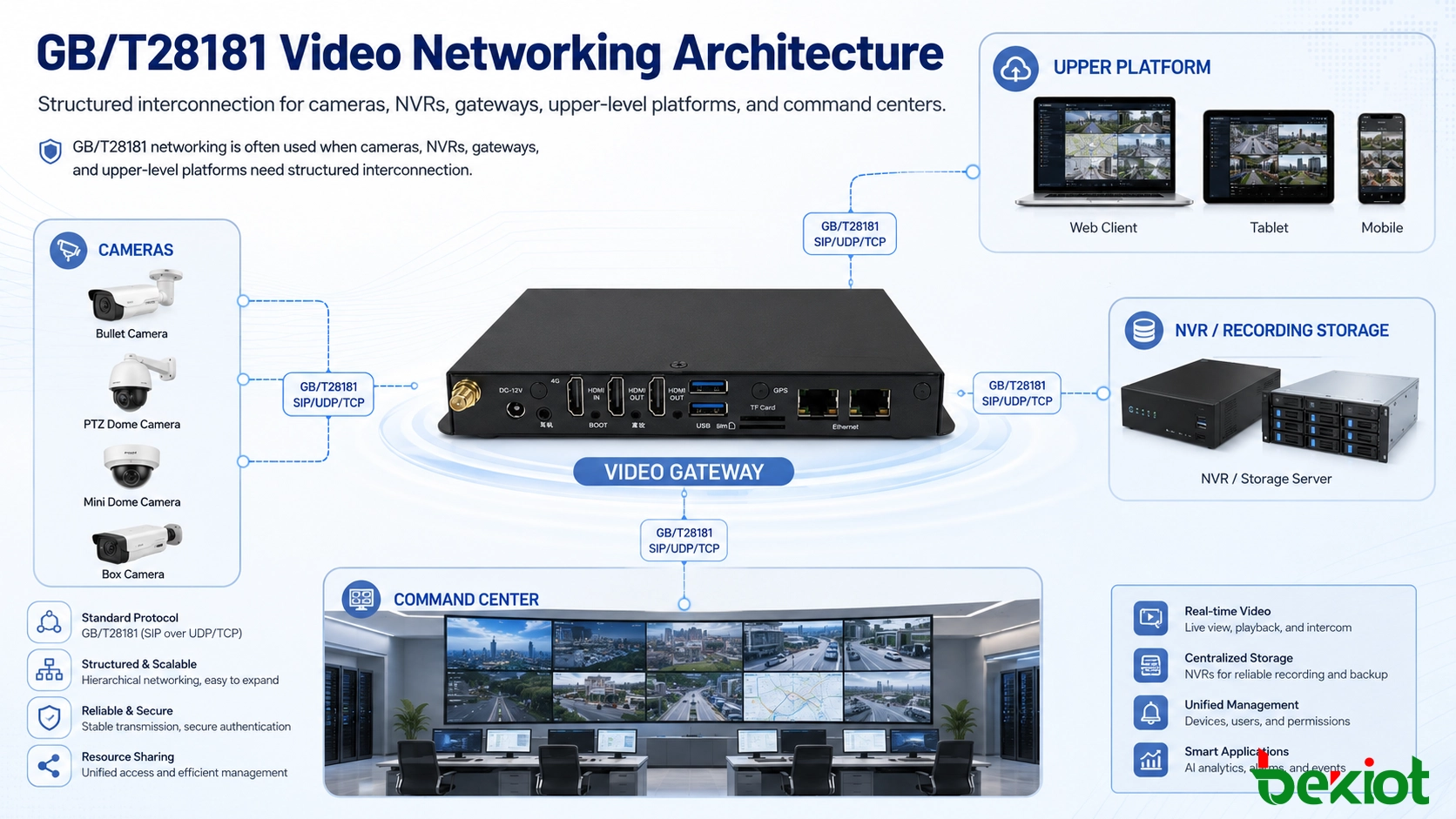

GB/T28181 em redes de vídeo multinível

O GB/T28181 é amplamente utilizado em redes de videovigilância e interconexão de plataformas. Ele fornece um método estruturado para câmeras, NVRs, plataformas de nível inferior e plataformas de nível superior se conectarem entre si. Em muitos projetos, o GB/T28181 é usado para construir acesso hierárquico a vídeo, especialmente quando diferentes locais, departamentos ou níveis de gerenciamento precisam compartilhar recursos de vídeo.

Um gateway de vídeo geralmente pode atuar como uma plataforma GB/T28181. Câmeras de nível inferior, NVRs ou plataformas de vigilância podem se registrar no gateway. Ao mesmo tempo, o gateway pode se registrar ou cascatear para uma plataforma de nível superior. Isso torna o gateway adequado para projetos onde os recursos de vídeo precisam ser coletados, padronizados e distribuídos em diferentes camadas de gerenciamento.

Um NVR também pode suportar GB/T28181, mas sua posição geralmente é diferente. Na maioria dos casos, o NVR se registra em uma plataforma superior como um dispositivo de nível inferior. Ele fornece recursos de câmera e vídeo gravado, mas normalmente não é usado como o ponto central de integração para várias plataformas e sistemas de negócios.

Adaptação de protocolos para diferentes aplicações

Os sistemas de vídeo usam diferentes protocolos em diferentes camadas. As câmeras geralmente fornecem fluxos RTSP. Algumas plataformas de streaming usam RTMP ou FLV. Aplicações web podem exigir HLS ou WebRTC. Sistemas de comunicação e despacho podem usar acesso a vídeo baseado em SIP. Algumas plataformas também podem precisar de manipulação de fluxos RTP. Um gateway profissional deve ser planejado em torno desses requisitos de protocolo, em vez de apenas verificar se a câmera pode ser visualizada localmente.

O RTSP é comum em sistemas de vigilância porque muitas câmeras IP e NVRs o suportam. RTMP e FLV são úteis em cenários de distribuição ao vivo e publicação em plataformas. O HLS é frequentemente usado quando a compatibilidade com navegadores ou clientes móveis é mais importante do que a latência ultrabaixa. O WebRTC é adequado para acesso a vídeo baseado em navegador com baixa latência. O SIP pode ser útil quando o vídeo precisa funcionar com sistemas de interfone, despacho, chamadas de emergência ou comunicação.

O valor de um gateway de vídeo é que ele pode converter ou encaminhar fluxos de acordo com as necessidades de diferentes aplicações. Um centro de comando pode precisar de vídeo em tempo real com baixa latência. Uma plataforma de gerenciamento web pode precisar de reprodução compatível com navegadores. Um cliente móvel pode precisar de acesso adaptativo a fluxos. Uma plataforma de nível superior pode precisar de registro padronizado de recursos de vídeo. O gateway torna esses diferentes requisitos mais fáceis de gerenciar a partir de uma única camada de acesso a vídeo.

Conversão de codec e planejamento de transcodificação

A compatibilidade de codec é um dos problemas ocultos mais comuns na integração de vídeo. Muitas câmeras modernas suportam H.265 porque ele pode reduzir o uso de largura de banda e armazenamento em comparação com H.264 com qualidade de imagem semelhante. No entanto, nem todos os navegadores, plataformas antigas, clientes móveis ou aplicações de terceiros suportam H.265 sem problemas. Alguns sistemas ainda exigem fluxos H.264 para reprodução estável.

Um gateway de vídeo com capacidade de transcodificação pode converter entre H.264 e H.265 quando necessário. Isso é útil em projetos mistos onde sistemas antigos e novas câmeras precisam trabalhar juntos. Também ajuda a evitar uma situação em que o vídeo pode ser exibido no cliente NVR, mas não pode ser aberto em uma plataforma web, plataforma de despacho ou aplicação de terceiros.

A transcodificação deve ser projetada com cuidado porque consome recursos computacionais. A equipe do projeto deve calcular o número de canais que exigem transcodificação, a resolução alvo, a taxa de quadros, a taxa de bits, o tipo de codec e o número de usuários simultâneos. Em muitos projetos, nem todos os canais precisam de transcodificação contínua. Câmeras principais podem precisar de fluxos transcodificados em tempo real, enquanto câmeras comuns podem exigir apenas encaminhamento nativo.

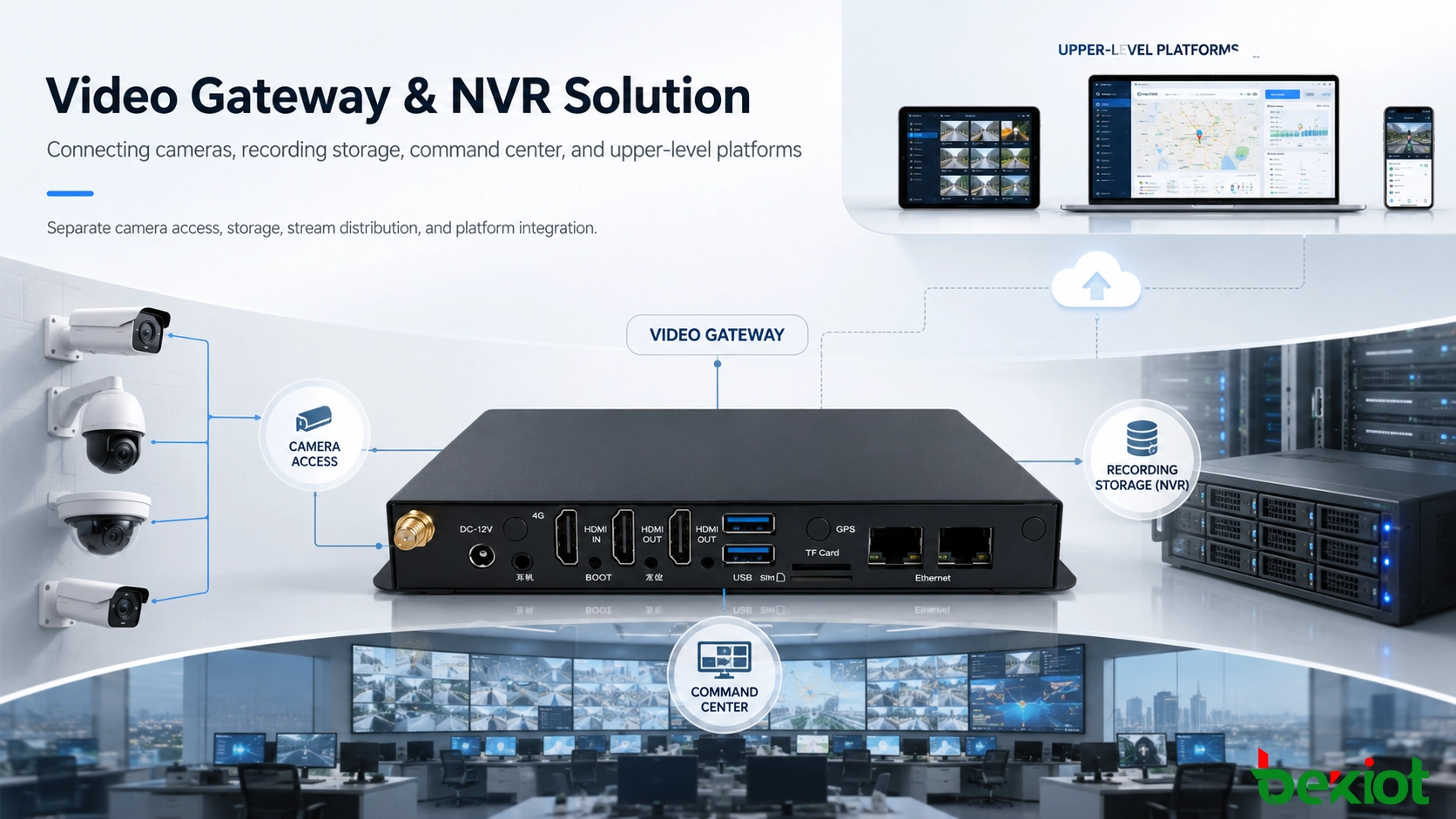

Armazenamento e distribuição de fluxos devem ser separados

Um erro de design comum é esperar que o NVR lide com todas as tarefas de vídeo. Gravação, reprodução, distribuição de fluxos, conversão de protocolos e acesso de terceiros são cargas de trabalho diferentes. Se todas as tarefas forem colocadas em um único dispositivo, o sistema pode se tornar difícil de expandir e manter.

Uma arquitetura mais estável separa o armazenamento da distribuição. O NVR se concentra na gravação e reprodução. O gateway de vídeo se concentra no acesso a fluxos, adaptação de protocolos e interconexão de plataformas. Essa separação melhora a clareza do sistema. Quando ocorre um problema de armazenamento, os técnicos podem verificar a camada NVR. Quando uma plataforma não consegue abrir um fluxo, eles podem verificar a camada do gateway. Quando um sistema de negócios precisa de um novo método de acesso, ele pode ser conectado por meio do gateway sem alterar o design de armazenamento.

Essa abordagem em camadas é especialmente valiosa em projetos com muitas câmeras, vários locais, vários grupos de usuários ou planos de expansão de longo prazo. Ela torna o sistema mais fácil de ser atualizado em etapas, em vez de substituir tudo de uma vez.

Cenários típicos de projeto

Centro de comando e resposta a emergências

Em um centro de comando, o vídeo geralmente não é visualizado de forma independente. Ele pode estar vinculado a alarmes, chamadas de emergência, mapas GIS, registros de serviço ou instruções de despacho. Quando um alarme é acionado, a plataforma pode precisar abrir automaticamente a câmera relacionada. Um gateway de vídeo pode fornecer o acesso ao fluxo e a conversão de protocolo necessários para esse tipo de vinculação.

Campus inteligente e parque industrial

Projetos de campus e parques geralmente incluem edifícios de escritórios, portões, áreas de estacionamento, armazéns, áreas de produção, dormitórios e espaços públicos. As câmeras podem ser gerenciadas por diferentes NVRs ou subsistemas locais. Um gateway pode coletar esses recursos e fornecer acesso de vídeo unificado à plataforma de gerenciamento central.

Fábricas e instalações de energia

Locais industriais podem exigir integração de vídeo com alarmes de segurança, estações de interfone, sistemas de patrulha, salas de controle e transmissões de emergência. Nesses ambientes, o vídeo deve suportar tanto o monitoramento diário quanto a resposta a eventos. Um gateway ajuda a conectar o vídeo de vigilância aos fluxos de trabalho operacionais.

Gerenciamento de propriedades multisite

Grupos imobiliários podem gerenciar vários edifícios ou comunidades. Os NVRs locais podem continuar gravando no local, enquanto uma plataforma central acessa os fluxos das câmeras principais por meio de um gateway de vídeo. Esse design reduz a configuração remota repetida e facilita o monitoramento centralizado.

Principais diferenças no design da solução

Planejamento de capacidade antes da implantação

O planejamento de capacidade deve começar com o número de câmeras, quantidade de locais, resolução de vídeo, taxa de bits, dias de gravação, usuários de visualização ao vivo simultâneos e requisitos de acesso à plataforma de nível superior. Esses fatores afetam tanto o NVR quanto o gateway de vídeo, mas de maneiras diferentes.

Para a camada NVR, as principais perguntas estão relacionadas ao armazenamento. Quantos canais precisam de gravação contínua? Quantos dias as imagens devem ser retidas? Qual resolução e taxa de bits serão usadas? A gravação por eventos é suficiente para algumas câmeras? O RAID ou armazenamento externo é necessário? Essas perguntas determinam a capacidade do disco e a confiabilidade da gravação.

Para a camada de gateway de vídeo, as principais perguntas estão relacionadas ao acesso e à distribuição. Quantos fluxos serão encaminhados ao mesmo tempo? Quantas plataformas solicitarão vídeo simultaneamente? Quais protocolos são necessários? Quantos canais exigem transcodificação? O projeto precisa de cascateamento de plataforma GB/T28181? O sistema precisa de acesso de baixa latência para comando e despacho?

Se essas perguntas não forem avaliadas precocemente, o projeto pode funcionar durante os testes, mas falhar no uso real. Por exemplo, um fluxo de câmera pode ser fácil de abrir, mas centenas de fluxos simultâneos podem criar pressão de largura de banda e processamento. Uma solução profissional deve calcular a carga normal, a carga de pico e a demanda de expansão futura.

Considerações de rede e segurança

O tráfego de vídeo consome mais largura de banda do que a maioria dos dados de negócios. Um único fluxo de alta resolução pode exercer pressão contínua sobre a rede. Quando muitos usuários ou plataformas solicitam vídeo ao mesmo tempo, a carga aumenta rapidamente. A solução deve considerar a largura de banda de uplink, a largura de banda entre sites, a capacidade de comutação da LAN, a taxa de transferência do firewall e se deve ser usado multicast, retransmissão de fluxos ou acesso de borda.

A segurança é igualmente importante. Os fluxos de vídeo podem incluir áreas operacionais sensíveis, linhas de produção, espaços públicos ou eventos de emergência. O acesso deve ser controlado por funções de usuário, autorização de plataforma, gerenciamento de contas e segmentação de rede. O acesso externo deve ser tratado com cuidado, especialmente quando o vídeo é fornecido a aplicações web ou usuários móveis.

Um gateway de vídeo pode ajudar a centralizar o controle de acesso. Em vez de abrir o acesso direto às câmeras para muitos sistemas, o projeto pode fornecer acesso controlado a fluxos por meio do gateway. Isso reduz a exposição e facilita o gerenciamento de permissões.

Estratégia de confiabilidade e manutenção

Um sistema de monitoramento de vídeo deve ser mantível durante todo o seu ciclo de vida. O projeto deve incluir monitoramento de status do dispositivo, verificação de status dos fluxos, monitoramento da integridade do armazenamento, revisão de logs, alertas de desconexão anormal, gerenciamento de firmware e procedimentos claros de solução de problemas.

Em sistemas grandes, uma falha pode ocorrer em várias camadas: câmera, switch de rede, NVR, gateway, disco de armazenamento, plataforma superior, firewall ou aplicação cliente. Uma arquitetura em camadas torna a solução de problemas mais eficiente porque cada camada tem uma responsabilidade clara. A camada NVR é verificada quanto à gravação e reprodução. A camada do gateway é verificada quanto ao acesso a fluxos e conversão de protocolos. A camada da plataforma é verificada quanto à vinculação de negócios e operação do usuário.

Para projetos críticos, a redundância também deve ser considerada. Isso pode incluir gravação de backup, links de rede duplos, implantação redundante de gateway, proteção de armazenamento ou design de failover. O nível de redundância depende da importância do vídeo para as operações diárias e a resposta a emergências.

Escolhendo a arquitetura certa

A arquitetura certa depende do objetivo do projeto. Se o projeto precisar apenas de gravação local e visualização ao vivo simples, um design centrado em NVR pode ser suficiente. Se o vídeo precisar ser conectado a uma plataforma de comando, aplicação inteligente, sistema de gerenciamento de nível superior, cliente web ou fluxo de trabalho de despacho, um gateway de vídeo deve ser incluído.

Para projetos em crescimento, o melhor design geralmente é uma solução em camadas. As câmeras e os NVRs continuam responsáveis pela aquisição e armazenamento de vídeo local. O gateway de vídeo fornece acesso unificado, conversão de protocolos, distribuição de fluxos e interconexão de plataformas. A plataforma de nível superior se concentra na lógica de negócios, tratamento de eventos, visualização e operação do usuário.

Esse design é mais flexível porque cada camada pode ser expandida independentemente. O armazenamento pode ser atualizado sem alterar a plataforma de aplicação. A capacidade de encaminhamento de fluxos pode ser aumentada sem substituir as câmeras. Novos sistemas de negócios podem acessar o vídeo por meio do gateway em vez de reconstruir toda a rede de vigilância.

Notas finais

Um gateway de vídeo e um NVR resolvem problemas diferentes. O NVR resolve o problema da gravação e do gerenciamento local de vídeo. O gateway de vídeo resolve o problema do acesso a vídeo, conversão de protocolos, encaminhamento de fluxos, cascateamento de plataformas e integração de sistemas.

Em pequenos sistemas de monitoramento fechados, um NVR pode ser suficiente. Em campi inteligentes, parques industriais, centros de comando, sistemas de resposta a emergências, edifícios de serviços públicos, projetos de transporte e plataformas de gerenciamento multisite, um gateway de vídeo é frequentemente necessário para tornar os recursos de vídeo utilizáveis entre os sistemas.

Uma solução de vídeo profissional não deve ser planejada apenas pelo nome do dispositivo. Ela deve ser projetada em torno do acesso à fonte de vídeo, política de armazenamento, requisitos de protocolo, compatibilidade de codecs, capacidade de largura de banda, hierarquia de plataformas, regras de segurança, fluxo de trabalho de manutenção e expansão de longo prazo.

FAQ

Um gateway de vídeo pode gravar vídeo como um NVR?

Alguns gateways podem incluir funções básicas de gravação ou cache, mas a gravação geralmente não é sua função principal. Para armazenamento de longo prazo, retenção de evidências e reprodução estruturada, um NVR ou sistema de armazenamento dedicado ainda é mais adequado.

Por que uma plataforma web às vezes falha ao reproduzir diretamente um fluxo de NVR?

O formato do fluxo, o codec, o método de autenticação, a compatibilidade do navegador e as regras de acesso à rede podem não corresponder à plataforma web. Um gateway de vídeo pode converter o fluxo em um formato mais adequado, como WebRTC, HLS, FLV ou outro protocolo suportado.

Todos os fluxos de câmera devem ser transcodificados?

Não necessariamente. A transcodificação consome recursos computacionais. Em muitos projetos, apenas canais selecionados precisam de transcodificação para acesso web, acesso móvel ou compatibilidade com terceiros. Outros canais podem ser encaminhados em seu formato original.

O GB/T28181 é usado apenas para projetos governamentais ou públicos?

Não. É comum em projetos de segurança pública e grandes redes de plataformas, mas também pode ser útil em campi, parques industriais, sistemas de transporte e projetos multisite que precisam de interconexão padronizada de plataformas de vídeo.

Qual é a maneira mais segura de expor vídeo a sistemas de terceiros?

Uma abordagem mais segura é fornecer acesso controlado por meio de uma camada de gateway ou plataforma, em vez de expor as câmeras diretamente. O sistema deve incluir autenticação, controle de permissões, isolamento de rede quando necessário e logs de acesso claros.
