Um valor de nível de água diz aos operadores o que está acontecendo, enquanto o vídeo ao vivo os ajuda a entender por que está acontecendo. Em um projeto de monitoramento inteligente de água, colocar ambos na mesma tela oferece às equipes da sala de controle uma maneira mais rápida de verificar leituras anormais, inspecionar as condições ao redor e decidir se um alerta requer ação imediata. Uma arquitetura prática utiliza um sensor de radar para a medição, uma câmera existente para o contexto visual e uma plataforma de integração de vídeo para sincronizar as duas fontes. Isso evita pedir a um único dispositivo que execute todas as tarefas e permite que as organizações atualizem o monitoramento sem substituir uma rede de CCTV funcional.

Por que as medições e as imagens devem aparecer juntas

A telemetria hidrológica e a videovigilância são frequentemente construídas como sistemas separados. A página de telemetria mostra o nível atual, enquanto a plataforma de CCTV mostra o rio, reservatório, comporta ou canal de drenagem. Quando ocorre um alarme, um operador deve trocar de aplicativo, localizar a câmera correta e comparar duas linhas do tempo. Esse atraso é pequeno durante o trabalho de rotina, mas importante durante chuvas fortes, mudanças rápidas de nível ou um evento de inundação em desenvolvimento.

Uma sobreposição sincronizada coloca o valor atual do nível de água, a hora da medição e o status diretamente na transmissão ao vivo relevante. A imagem pode revelar detritos flutuantes, um canal obstruído, turbulência na superfície, uma estrutura danificada ou atividade de manutenção que um número sozinho não pode explicar. O valor do sensor, por sua vez, fornece uma medição repetível que não depende de um operador estimar uma leitura de escala de pessoal a partir de uma imagem comprimida.

O objetivo não é decorar um vídeo com texto extra, mas criar uma visão operacional na qual a medição, a confirmação visual e o tratamento de incidentes compartilham a mesma identidade de local e referência de tempo. O mesmo modelo também pode exibir velocidade de fluxo, vazão e precipitação quando essas fontes de dados estiverem disponíveis.

A quantidade exibida também deve ser definida com precisão. A profundidade da água, o nível e a elevação estão relacionados, mas não são intercambiáveis. Um projeto deve identificar o datum de referência, a unidade de engenharia, o deslocamento do sensor e a regra de arredondamento antes que o valor chegue à tela. Quando as operações dependem de condições que mudam rapidamente, a visualização pode incluir a taxa de subida e um indicador de tendência curto como campos calculados separados. Esses cálculos devem manter seu intervalo de origem e status de qualidade para que um operador possa distinguir uma tendência confirmada de um resultado produzido por amostras incompletas.

Selecione a fonte correta para a leitura do nível

Quando a análise de vídeo é apropriada

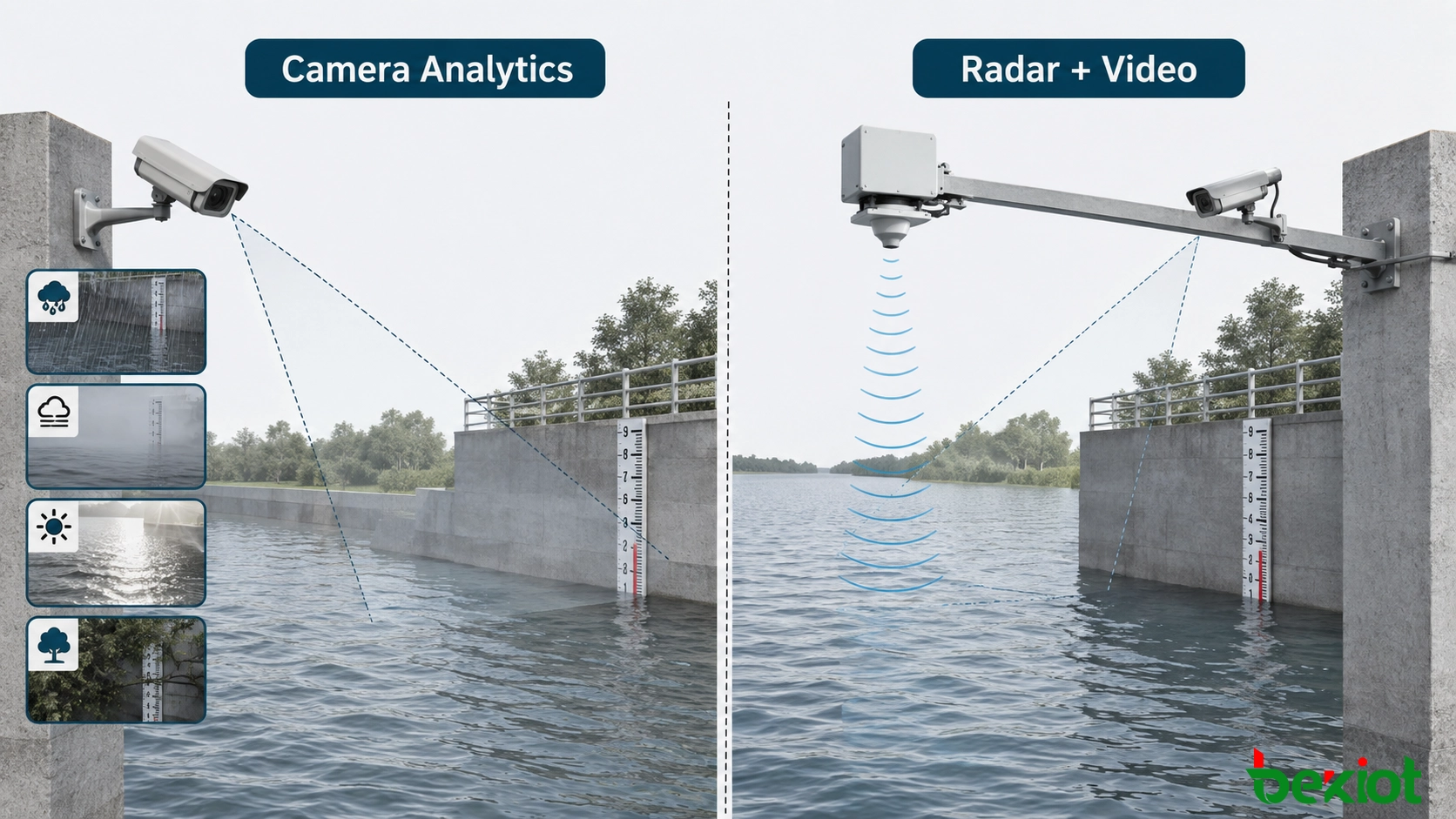

Uma câmera pode estimar o nível da água localizando uma escala de pessoal, uma linha d'água ou outra referência calibrada na imagem. Essa abordagem combina naturalmente a cena e o resultado calculado. Pode ser útil em locais com um ponto de vista estável, iluminação controlada, uma referência visível e um modelo de análise de imagem bem testado.

As limitações devem ser avaliadas cuidadosamente. Chuva, neblina, ofuscamento, escuridão, respingos, vegetação, detritos e contaminação da lente podem ocultar a referência ou alterar a qualidade da imagem. Um canal estreito ou terreno irregular pode impedir que a câmera atinja o ângulo necessário. A interpretação confiável também pode exigir processamento significativo, ajuste do modelo e validação específica do local. Essas fraquezas são mais importantes durante condições climáticas severas, precisamente quando leituras confiáveis são mais valiosas.

Por que o radar sem contato é frequentemente o instrumento principal

Um sensor de nível por radar mede a distância entre sua posição de montagem e a superfície da água e, em seguida, converte essa distância em um nível referenciado ao datum do local. Como não tem contato, o sensor não é submerso e está menos exposto a contaminação ou danos por sedimentos e detritos flutuantes. Também depende menos da luz do dia e da clareza visual do que a medição apenas com câmera, tornando-o adequado para monitoramento contínuo em rios, reservatórios, canais e locais de drenagem urbana.

O radar não substitui uma boa engenharia. A geometria de montagem, a pegada de medição, a vibração da ponte, obstruções, ondas, turbulência, precisão do datum de referência, energia e comunicações podem afetar os resultados. Cada instalação ainda precisa de um levantamento, verificações de comissionamento e comparações periódicas com uma referência aprovada. Sua limitação prática nesta solução é diferente: o instrumento normalmente fornece um valor de dados em vez de uma explicação visual das condições no local.

Construa um caminho sincronizado de dados e vídeo

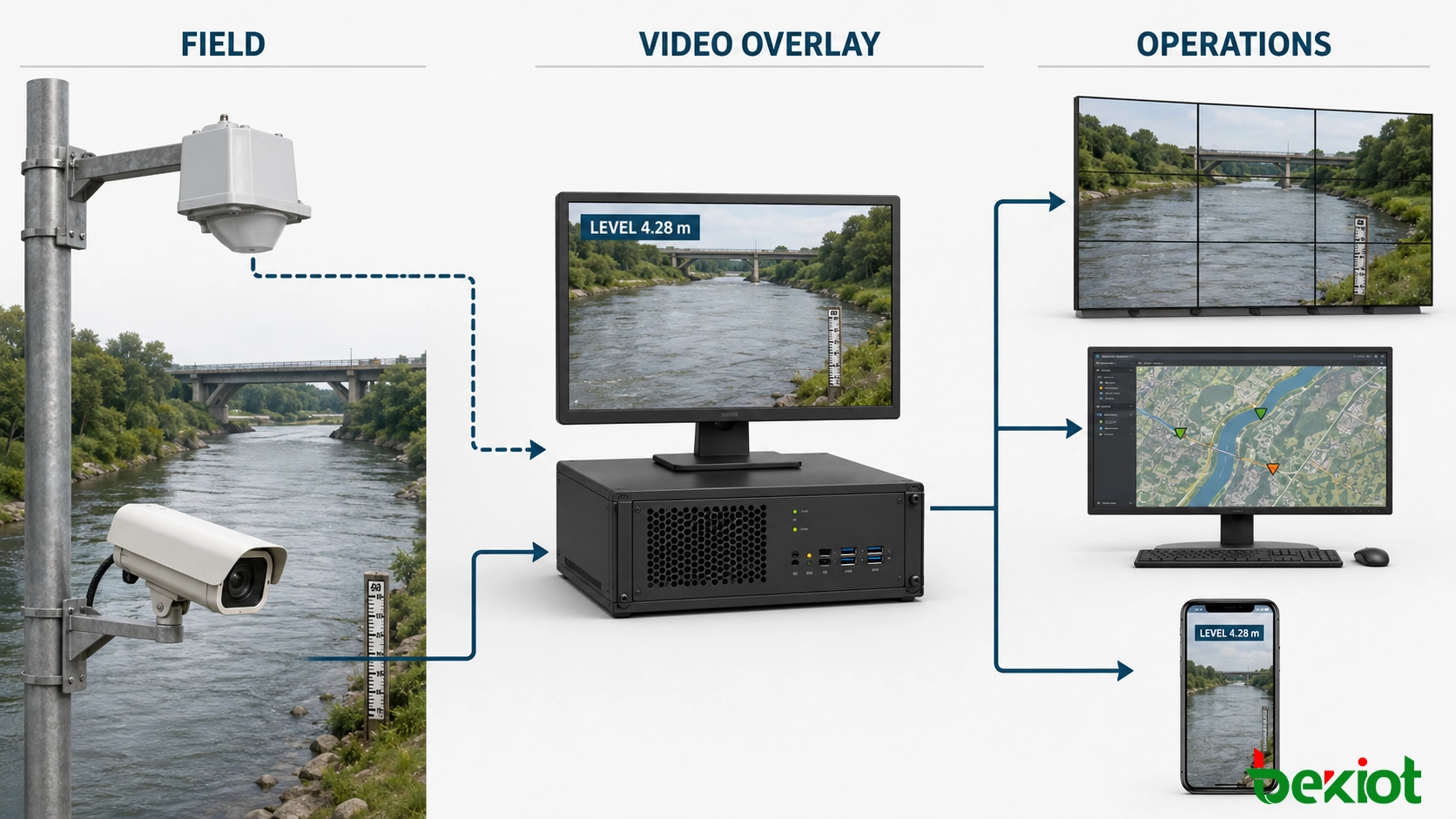

A camada de integração fica entre os dispositivos de campo e os aplicativos usados pelos operadores. Ela recebe a leitura do radar através da rede de telemetria disponível e ingere o fluxo da câmera correspondente. Um mapa do local vincula cada sensor a uma ou mais câmeras para que o valor errado nunca seja mostrado na cena errada.

1. Adquirir a medição. Colete o nível de água juntamente com seu ID de fonte, carimbo de data/hora, unidade de engenharia e status de qualidade ou comunicações.

2. Normalizar os dados. Converta as mensagens de campo em um formato interno consistente, mantendo o valor original e o tempo de origem.

3. Ingerir a câmera ao vivo. Conecte-se à câmera existente, gravador ou sistema de gerenciamento de vídeo através de uma interface suportada.

4. Vincular as fontes. Mantenha um relacionamento explícito entre o local de monitoramento, o sensor, a câmera, o datum e as regras de alarme.

5. Compor a visualização do operador. Adicione uma sobreposição legível contendo o valor, a unidade, o carimbo de data/hora e o status de qualidade dos dados sem ocultar partes críticas da imagem.

6. Distribuir e registrar. Entregue a visualização combinada aos aplicativos autorizados, preservando os registros originais do sensor e, quando necessário, o vídeo não modificado.

A proveniência dos dados deve permanecer visível ao longo desse caminho. Um registro normalizado deve manter o identificador do dispositivo original, o carimbo de data/hora de origem, o carimbo de data/hora de recebimento, a unidade, o código de qualidade e a regra de conversão. Se as comunicações de campo forem intermitentes, o gateway de borda pode armazenar em buffer as medições e encaminhá-las após a recuperação, mas os registros atrasados devem ser marcados como históricos em vez de apresentados como ao vivo. Isso evita que o atraso da rede seja confundido com uma mudança repentina no rio ou reservatório.

O método de saída deve corresponder ao destino. RTSP é comumente usado para configurar e controlar a entrega de mídia em tempo real, enquanto WebRTC é apropriado quando a visualização e interação no navegador com baixa latência são necessárias. RTMP, HLS e HTTP-FLV podem oferecer suporte à contribuição ou distribuição web em ambientes adequados. SIP pode fornecer integração de sessão e sinalização com sistemas de comunicação ou despacho compatíveis. O suporte a protocolos por si só não garante interoperabilidade; os requisitos de codec, autenticação, latência, criptografia, navegador e firewall também devem ser testados.

A capacidade de processamento de vídeo deve ser dimensionada de acordo com fluxos simultâneos, resolução, taxa de quadros, codec e a necessidade de transcodificação. Passar um fluxo compatível geralmente consome menos recursos e introduz menos atraso do que decodificá-lo e codificá-lo novamente. Subfluxos adaptativos podem atender usuários móveis enquanto a fonte de alta qualidade permanece disponível para evidências e exibição na sala de controle.

Essa arquitetura pode alimentar um mural de vídeo da sala de controle, uma interface de "mapa único" baseada em GIS, um console de despacho, um painel de navegador ou um aplicativo móvel. Reutilizar as câmeras instaladas reduz o trabalho de campo e protege o investimento anterior em CCTV, enquanto a precisão da medição continua sendo responsabilidade do sensor hidrológico dedicado e de sua instalação.

Transforme um valor de tela em um fluxo de trabalho de incidentes

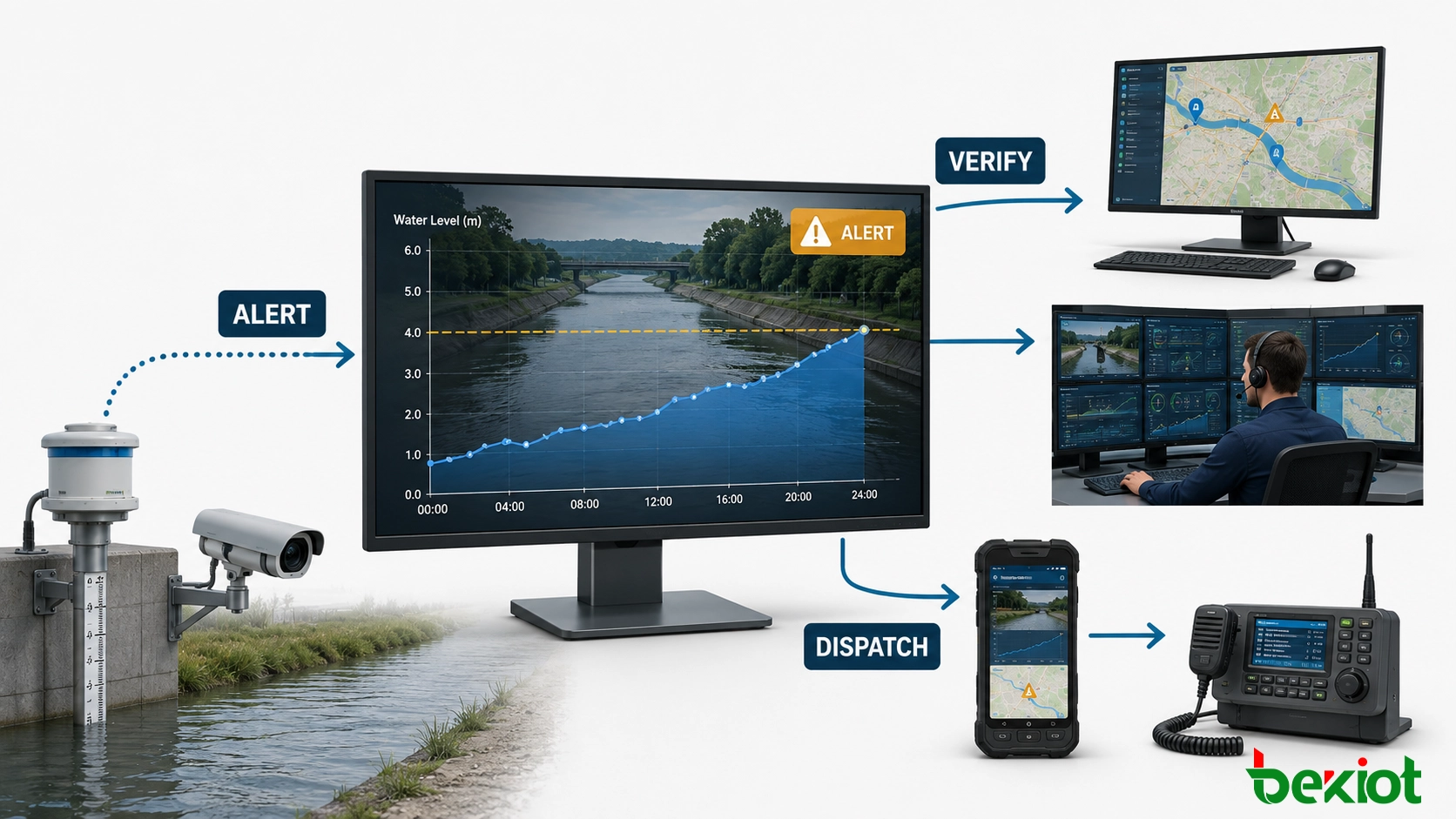

O maior ganho operacional vem da vinculação da sobreposição ao tratamento de alarmes. Em vez de pedir à equipe que monitore continuamente todos os canais, a plataforma avalia os limites configurados e apresenta a cena relevante quando uma condição é atendida. Os níveis de aviso e críticos devem ser baseados no plano de local aprovado, com regras de histerese ou persistência para evitar alarmes repetidos quando a superfície da água se move em torno de um limite.

Um evento típico pode abrir a câmera associada, destacar a leitura atual, iniciar um registro de incidente e notificar a equipe de plantão. Dependendo dos sistemas ao redor, as notificações podem ser entregues através da área de trabalho da sala de controle, aplicativo móvel, fluxo de trabalho telefônico ou interface de despacho por rádio. Regras de escalonamento podem encaminhar um alarme não reconhecido para outra função. Todas as ações devem ser registradas para que os gerentes possam reconstruir quando o valor mudou, o que os operadores viram e como a resposta progrediu.

Decisões mais confiáveis podem ser produzidas combinando condições sem ocultar as medições originais. Um limite de nível alto pode criar um aviso, enquanto uma taxa de subida contínua, chuva a montante ou um segundo ponto de monitoramento aumentam sua prioridade. Os operadores devem poder ver qual condição desencadeou o evento e qual regra alterou sua gravidade.

O status exibido deve distinguir uma medição atual de uma desatualizada. Se o link de telemetria falhar, o último valor conhecido não deve continuar aparecendo como se estivesse ao vivo. Um estado claro de "dados indisponíveis" ou "última atualização" é mais seguro do que um número desatualizado, mas visualmente convincente. Os canais de vídeo e sensor também devem falhar de forma independente: perder a câmera não deve apagar a telemetria, e perder a telemetria não deve interromper o serviço de vídeo original.

Planeje o comissionamento com base em evidências, não na aparência

Uma demonstração bem-sucedida não é suficiente. O sistema implantado deve provar que o número exibido pertence ao sensor correto, representa o datum correto e permanece alinhado com o vídeo durante a operação normal e interrupções de rede. Antes da entrega, a equipe do projeto deve verificar os seguintes itens:

• Identidade do local: os IDs dos sensores, IDs das câmeras e localizações no mapa correspondem ao registro de ativos aprovado.

• Datum de referência: a referência de montagem do radar e a elevação ou profundidade exibida usam a unidade e o datum esperados pelos operadores.

• Sincronização de tempo: gateways, sensores, gravadores e servidores de aplicativos usam uma fonte de tempo controlada e preservam os carimbos de data/hora de origem.

• Qualidade da medição: as leituras são verificadas em relação a uma referência aceita em condições de água representativas.

• Usabilidade do vídeo: a visualização mostra o canal, margem, comporta ou estrutura relevante durante o dia e a noite, sem que a sobreposição oculte evidências essenciais.

• Comportamento do alarme: as regras de limite, persistência, reconhecimento, escalonamento e recuperação produzem a resposta operacional pretendida.

• Desempenho da rede: largura de banda, latência de ponta a ponta, perda de pacotes e comportamento de reconexão são testados sob carga realista.

• Retenção de evidências: medições originais, vídeo fonte, fluxos derivados, registros de alarmes e ações do operador seguem a política de retenção da organização.

• Controle de acesso: as permissões de visualização, configuração, reconhecimento e exportação são separadas de acordo com a função de trabalho.

• Manutenção: limpeza, inspeção, verificações do datum, backups de configuração e responsabilidades de resposta a falhas são documentadas.

A disponibilidade e a cibersegurança devem ser tratadas como requisitos operacionais. Gateways de sensores, câmeras e servidores devem usar credenciais separadas, contas de privilégio mínimo e zonas de rede controladas. A administração remota deve ser criptografada e registrada. Para locais críticos, energia redundante, telemetria com armazenamento e encaminhamento, e um nó de processamento secundário podem manter os serviços essenciais. Os testes de recuperação devem confirmar a reconexão e a precisão dos dados acumulados durante a interrupção.

O projeto final deve manter as fontes brutas disponíveis sempre que a auditabilidade for importante. Um vídeo composto é excelente para compreensão rápida, mas não deve se tornar o único registro. Manter a telemetria fonte e o vídeo original torna possível investigar diferenças de temporização, corrigir uma configuração de sobreposição e reproduzir um evento sem alterar as evidências.

Perguntas frequentes

Como os carimbos de data/hora do sensor e do vídeo devem ser alinhados?

Use uma fonte de tempo de rede comum, armazene os carimbos de data/hora em UTC e mantenha o tempo relatado pelo dispositivo de campo sempre que disponível. A plataforma deve definir um deslocamento aceitável e sinalizar as fontes que o excedem. A sincronização deve ser testada após reinicializações e interrupções de comunicação, não apenas durante a configuração inicial.

Adicionar uma sobreposição altera a gravação original?

Não necessariamente. Um projeto robusto mantém o fluxo ou gravação da câmera original e cria uma visualização derivada separada, ou armazena as informações de sobreposição como metadados associados. Isso protege a integridade das evidências enquanto ainda oferece aos operadores uma exibição combinada conveniente.

O que deve acontecer quando um sensor para de atualizar?

O valor deve entrar em um estado desatualizado ou indisponível após um intervalo definido. A tela deve mostrar a hora da última atualização, alterar o status visual e criar um alerta de comunicações ou saúde do dispositivo. A última leitura válida não deve ser apresentada como uma medição atual.

Um sensor de nível pode ser associado a várias câmeras?

Sim. Uma visão ampla, uma visão próxima e uma visão a jusante podem fornecer contexto útil para o mesmo ponto de medição. A configuração deve identificar uma cena principal e rotular claramente cada visualização adicional para que os operadores entendam o relacionamento.

Quais registros são úteis para revisão pós-evento?

Mantenha a série de telemetria bruta, os estados de qualidade do dispositivo, o vídeo original, o clipe de incidente combinado, as transições de alarme, as notificações, os reconhecimentos e o histórico de alterações de configuração. Juntos, esses registros mostram tanto o evento físico quanto a resposta operacional do sistema.
