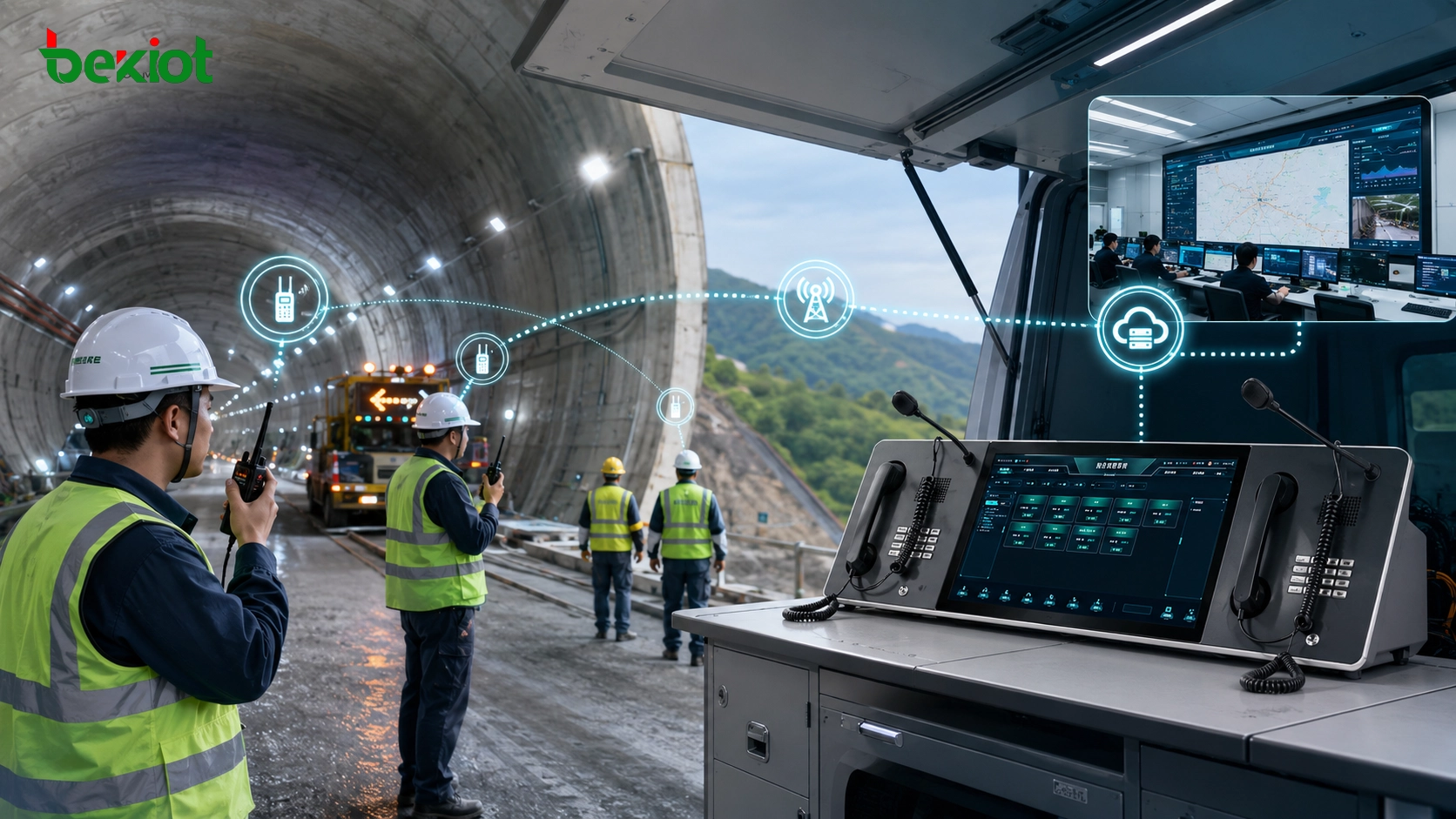

Em túneis, galerias técnicas subterrâneas, galerias de mineração e outros espaços confinados, a comunicação de emergência frequentemente enfrenta cobertura limitada de sinal, enlaces de transmissão instáveis, sistemas isolados e resposta de comando atrasada. Uma solução confiável deve fazer mais do que fornecer cobertura de voz dentro do túnel. Ela deve conectar equipes de campo, veículos de comando avançado e o centro de comando remoto em um fluxo de comunicação coordenado.

Esta solução usa rede de rádio auto-organizada de banda estreita, acesso por veículo de comando, backhaul por múltiplos enlaces e um console de despacho para criar uma arquitetura de coordenação em três níveis. Ela ajuda a superar ilhas de comunicação em ambientes confinados e permite despacho de voz em tempo real do local de trabalho ao centro de controle.

Desafios de comunicação em ambientes fechados de túneis

A comunicação em túneis é difícil porque o ambiente operacional é fisicamente fechado, longo e estreito, além de frequentemente afetado por estruturas de concreto, camadas de rocha, equipamentos metálicos, curvas, inclinações e interferência eletromagnética. Sinais celulares públicos podem ser fracos ou inexistentes, e a cobertura de rádio tradicional pode não chegar a todos os trechos de trabalho sem um projeto adequado de repetição.

Em muitos projetos, uma rede auto-organizada de banda estreita é implantada dentro do túnel. Esse tipo de sistema não depende de redes públicas ou estações base fixas. Em vez disso, os nós de comunicação retransmitem sinais automaticamente entre si, ajudando os trabalhadores a manter comunicação básica de voz dentro do túnel.

Entretanto, a cobertura interna isolada não é suficiente. Se o sistema de comunicação do túnel permanecer separado do sistema externo de comando, a equipe local poderá falar dentro do túnel, mas as informações de campo talvez não cheguem ao centro de comando a tempo. Isso cria uma lacuna de despacho entre a execução na linha de frente e a tomada de decisão na retaguarda.

Construindo um modelo de coordenação em três níveis

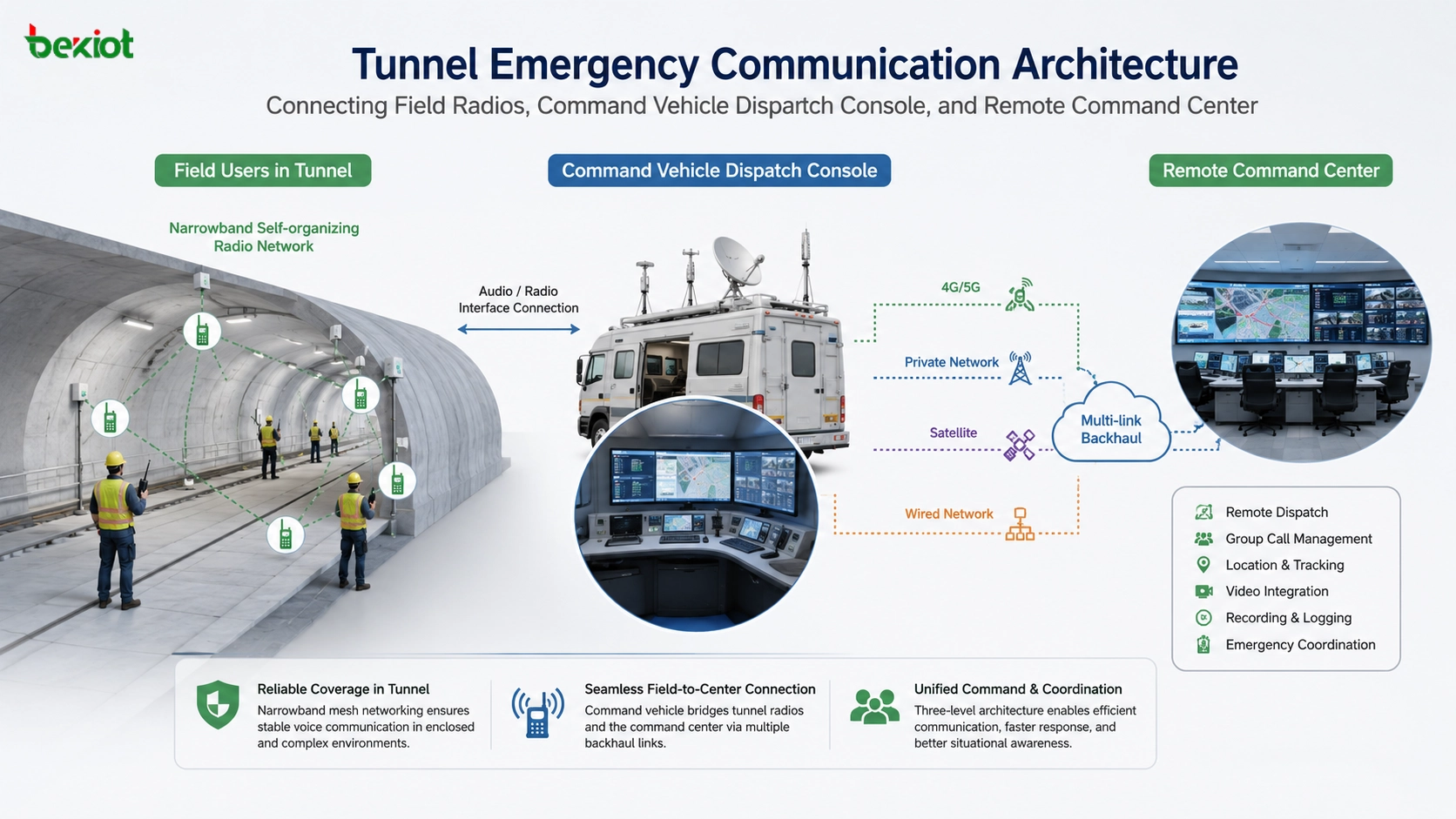

Uma solução prática de comunicação de emergência em túneis deve conectar três camadas operacionais: a camada de campo dentro do túnel, a camada de comando avançado próxima à entrada e o centro de comando remoto. Cada camada tem uma função diferente, mas todas devem compartilhar comunicação de voz e informações operacionais em tempo real.

Camada de campo dentro do túnel

A camada de campo utiliza equipamentos de rede auto-organizada de banda estreita e terminais de rádio bidirecional. Trabalhadores, equipes de manutenção, equipes de resgate, inspetores e supervisores de segurança podem se comunicar por chamadas de voz dentro do túnel. A retransmissão automática entre nós melhora a continuidade de cobertura e apoia a comunicação em áreas onde sinais de rede comuns são difíceis de manter.

Camada de comando avançado no veículo de comando

Um veículo de comando é implantado fora do túnel como ponto de coordenação no local. Dentro do veículo, um console de despacho se conecta ao sistema de rádio do túnel por acesso de áudio, acoplamento de interface de rádio ou outros métodos de integração. Isso permite que a equipe de comando avançado monitore, chame, faça chamadas em grupo e coordene usuários de campo a partir de uma posição operacional centralizada.

Camada do centro de comando remoto

O centro de comando remoto se conecta ao veículo de comando por rede pública, rede privada, 4G/5G, satélite ou outros enlaces de backhaul disponíveis. Uma vez conectado, o centro de controle pode participar do despacho remoto, receber atualizações do campo, apoiar decisões e coordenar recursos adicionais quando necessário.

Como o console de despacho amplia a comunicação de rádio do túnel

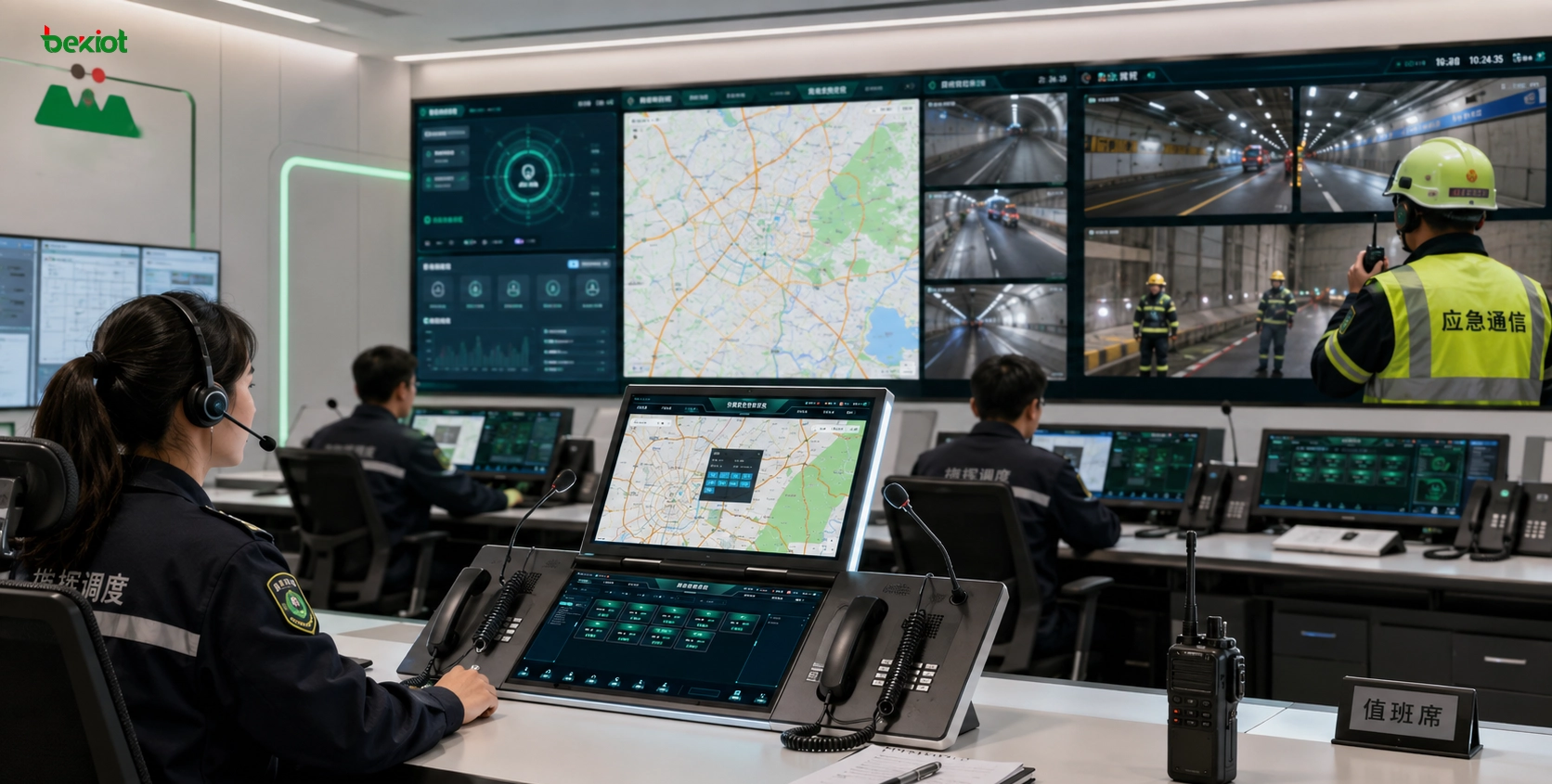

O console de despacho de comando é a ponte principal entre os usuários de rádio do túnel e o centro de comando. Ele recebe voz do sistema de rádio auto-organizado de banda estreita, gerencia chamadas e grupos e encaminha a comunicação para a rede externa de comando. Dessa forma, os trabalhadores do túnel deixam de ficar limitados a um grupo local de rádio isolado.

O console pode suportar múltiplos recursos de comunicação, incluindo rádio de banda estreita, push-to-talk em rede pública, rádio privado, voz IP, comunicação com o centro de comando e acesso de áudio do lado de despacho. Isso ajuda diferentes equipes a se comunicarem por um fluxo coordenado, em vez de operar sistemas separados.

Para resposta de emergência, o valor é claro: equipes de campo podem relatar incidentes rapidamente, a equipe de comando avançado pode organizar ações imediatas e o centro de comando remoto pode fornecer coordenação à distância. Isso cria um processo em ciclo fechado, da descoberta do incidente à decisão de comando e à execução em campo.

Capacidades essenciais para comunicação do campo ao centro

Acesso a múltiplos sistemas

Locais de emergência podem usar diferentes terminais de comunicação, incluindo rádios mesh de banda estreita, rádios portáteis, rádios veiculares, intercomunicadores de rede pública, telefones IP ou terminais do centro de comando. Um console flexível deve suportar acesso a múltiplos sistemas para que diferentes recursos de comunicação sejam coordenados a partir de uma única posição operacional.

Acoplamento rápido de terminais

Em cenários de emergência, a velocidade de implantação é crítica. O acoplamento de terminais permite que rádios ou dispositivos de acesso de comunicação sejam conectados diretamente sem reconstruir o sistema original. Isso é adequado para resgates temporários, acidentes de construção, manutenção de túneis, resposta a desastres e implantação rápida de veículos de comando.

Múltiplas opções de backhaul

A comunicação de emergência em túneis não deve depender de um único enlace. Uma solução prática pode usar 4G/5G, rede privada, banda larga cabeada, micro-ondas, satélite ou outros enlaces disponíveis conforme o ambiente do local. Múltiplas opções de backhaul melhoram a resiliência quando um enlace se torna instável.

Operação visual de despacho

Um console de despacho deve oferecer uma interface clara para chamadas, chamadas em grupo, troca de canais, monitoramento e coordenação de emergência. Isso reduz a carga do operador e ajuda a equipe de comando avançado a responder rapidamente dentro do veículo de comando.

Implantação móvel

A solução deve permitir deslocamento rápido com um veículo de comando. Isso é importante para resgate em túneis, acidentes em túneis rodoviários, construção subterrânea, manutenção temporária, simulados de emergência e outros cenários em que a infraestrutura de comunicação deve ser estabelecida rapidamente perto do local do incidente.

Onde os consoles DSC da Becke Telcom podem ser aplicados

Em projetos que exigem uma posição de comando avançado mais profissional, os consoles de despacho da Série DSC da Becke Telcom podem ser usados como parte da configuração do veículo de comando ou de uma sala de controle fixa. Por exemplo, o console de despacho DSC-BD215S com dois monofones é adequado para operadores que precisam de posições de chamada separadas ou operação em dois canais, enquanto o console DSC-238 com duas telas é adequado para despacho visual, monitoramento de múltiplos sistemas e operação no estilo sala de controle.

Esses consoles podem ser considerados quando a comunicação de rádio do túnel precisa ser estendida para uma plataforma de comando mais ampla, sistema de despacho IP, fluxo de resposta de emergência ou ambiente de coordenação de múltiplas equipes. A seleção do produto deve depender do número de operadores, recursos de comunicação, requisitos de exibição e fluxo de despacho do projeto.

Um bom projeto de comunicação em túnel não deve apenas resolver a cobertura interna, mas também garantir que a voz de campo, o comando avançado e a decisão remota estejam conectados em uma cadeia confiável.

Valor operacional para locais de emergência e industriais

Romper o isolamento de comunicação

Ao conectar o sistema de rádio de banda estreita dentro do túnel ao sistema externo de comando, a solução resolve o problema comum de isolamento de comunicação. Usuários de campo podem continuar usando rádios adequados ao ambiente do túnel, enquanto o veículo de comando e o centro de controle passam a acessar o mesmo fluxo de comunicação.

Melhorar a eficiência do comando

A estrutura em três níveis forma um fluxo claro: execução em campo, comando avançado e apoio à decisão remota. Isso reduz atrasos causados por retransmissão manual de mensagens e permite que a equipe de comando coordene pessoas, equipamentos, equipes de resgate e recursos de manutenção com mais eficiência.

Apoiar a implantação rápida de emergência

Como o veículo de comando e o console de despacho podem ser implantados perto da entrada do túnel, o sistema pode ser montado rapidamente para incidentes temporários. Ele é adequado para resposta de resgate, simulados de emergência, proteção de construção, tratamento de acidentes e apoio operacional de curto prazo.

Proteger o investimento existente em comunicação

A solução não exige a substituição completa de rádios de banda estreita ou terminais de campo existentes. Em vez disso, cria uma camada de interconexão entre o sistema do túnel e o sistema de comando. Isso ajuda a reduzir o custo de atualização e preserva hábitos operacionais familiares para o pessoal de campo.

Cenários típicos de aplicação

A comunicação de emergência em túneis é amplamente aplicável a túneis rodoviários, túneis ferroviários, trechos de construção de metrô, galerias técnicas subterrâneas, minas, túneis hidrelétricos, galerias municipais, estacionamentos subterrâneos e grandes espaços industriais subterrâneos. Esses locais normalmente exigem comunicação de voz estável, resposta rápida de comando e coordenação entre equipes internas e salas de controle externas.

Em resgate de emergência, o sistema ajuda equipes de resgate a se comunicarem por áreas confinadas e relatar condições ao veículo de comando avançado. Na construção e manutenção de túneis, apoia a programação diária, supervisão de segurança, coordenação de equipamentos e resposta a acidentes. Na gestão de galerias subterrâneas, ajuda operadores a coordenar inspeção, manutenção, segurança e atendimento a emergências.

Planejamento de implantação e notas de engenharia

Antes da implantação, os engenheiros devem avaliar comprimento do túnel, estrutura, pontos de curva, trechos inclinados, materiais de construção, pontos cegos de rádio, disponibilidade de energia, local de estacionamento do veículo de comando e condições da rede de backhaul. Esses fatores afetam diretamente a posição dos nós, desempenho de repetição, qualidade de voz e estabilidade da comunicação.

A equipe do projeto também deve definir a matriz de comunicação. Nem todos os usuários precisam acessar todos os grupos. O projeto deve esclarecer quais equipes do túnel podem falar entre si, quais grupos serão monitorados pelo veículo de comando avançado, quais chamadas devem ser escaladas ao centro de comando remoto e como a prioridade de emergência será tratada.

Testes são essenciais antes do uso formal. Clareza de voz, atraso de repetição, comportamento de chamadas em grupo, operação do console de despacho, estabilidade de 4G/5G ou rede privada, backup por satélite, redundância de energia e procedimentos dos operadores devem ser verificados em condições de campo realistas.

Possibilidades de expansão de longo prazo

Depois que a cadeia de comunicação de voz é estabelecida, a mesma arquitetura pode ser expandida para suportar monitoramento de vídeo, posicionamento GIS, integração de alarmes de emergência, gravação, registro de eventos, sonorização pública e integração com plataforma de comando. Isso permite que o sistema evolua de uma simples ponte de voz para uma plataforma mais ampla de comando de emergência e consciência situacional.

Para organizações que gerenciam múltiplos túneis ou locais subterrâneos, a arquitetura também pode ser padronizada. Um centro de despacho unificado pode conectar múltiplos sistemas de campo, veículos de comando e equipes locais de resposta, ajudando a construir um modelo repetível de comunicação de emergência em diferentes projetos.

Conclusão

Uma solução de comunicação de emergência em túneis deve conectar mais do que pessoas dentro do túnel. Ela deve ligar a equipe de campo, o veículo de comando avançado e o centro de comando remoto em uma cadeia de comunicação estável. Ao combinar cobertura de rádio auto-organizada de banda estreita, acesso por veículo de comando, transmissão multilink e console de despacho, a solução pode resolver o isolamento de comunicação e melhorar a coordenação de emergência.

Para resgate em túneis, construção subterrânea, gestão de galerias técnicas e resposta de emergência industrial, essa arquitetura oferece forte valor prático. Ela suporta implantação rápida, acesso a múltiplos sistemas, despacho confiável e futura expansão para vídeo, alarmes, gravação e plataformas de comando unificadas.

FAQ

Por que a comunicação em túneis é difícil?

A comunicação em túneis é difícil porque estruturas fechadas, longas distâncias, curvas, concreto, camadas de rocha e condições subterrâneas podem bloquear ou enfraquecer sinais sem fio. Uma rede auto-organizada de banda estreita baseada em repetição pode melhorar a cobertura interna de voz.

Qual é o papel do veículo de comando?

O veículo de comando atua como ponto de comando avançado próximo à entrada do túnel. Ele conecta o sistema de rádio do túnel ao centro de comando externo e permite que a equipe de comando no local coordene as equipes de campo com mais eficiência.

O sistema pode funcionar sem trocar os rádios existentes?

Em muitos projetos, sim. Métodos de acoplamento de terminal e acesso de áudio podem conectar rádios existentes ou sistemas de comunicação de banda estreita a um console de despacho sem substituir todo o sistema de comunicação de campo.

Quais enlaces podem ser usados entre o veículo de comando e o centro de controle?

Dependendo do ambiente do projeto, o sistema pode usar 4G/5G, rede privada, banda larga cabeada, micro-ondas, satélite ou outros enlaces de transmissão disponíveis para conectar o veículo de comando ao centro de comando remoto.
