Um alto-falante SIP é um terminal de áudio de rede ativo usado para receber chamadas de paging, anúncios e alertas de áudio por uma rede IP. Ao contrário de um alto-falante passivo conectado apenas a um circuito de amplificação, ele pode participar diretamente de um sistema de comunicação baseado em SIP e ser chamado a partir de um IP PBX, servidor de paging, console de despacho, telefone SIP ou outra fonte compatível.
O SIP trata principalmente da sinalização necessária para estabelecer e controlar uma sessão de comunicação. Depois que a chamada de paging é estabelecida, a voz normalmente é transportada como áudio RTP usando os parâmetros negociados para a sessão. Muitos alto-falantes de rede também podem receber áudio multicast, permitindo que o mesmo anúncio chegue a um grande grupo de terminais sem criar um fluxo de mídia separado para cada alto-falante.
Essa arquitetura é útil onde os anúncios de voz precisam compartilhar a mesma infraestrutura Ethernet com telefones, intercomunicadores, consoles de paging e outros equipamentos de comunicação IP. Portanto, as decisões de projeto não se limitam à potência do alto-falante. Roteamento de chamadas, transporte de áudio, comportamento multicast, configuração de rede e cobertura acústica afetam o desempenho do sistema.

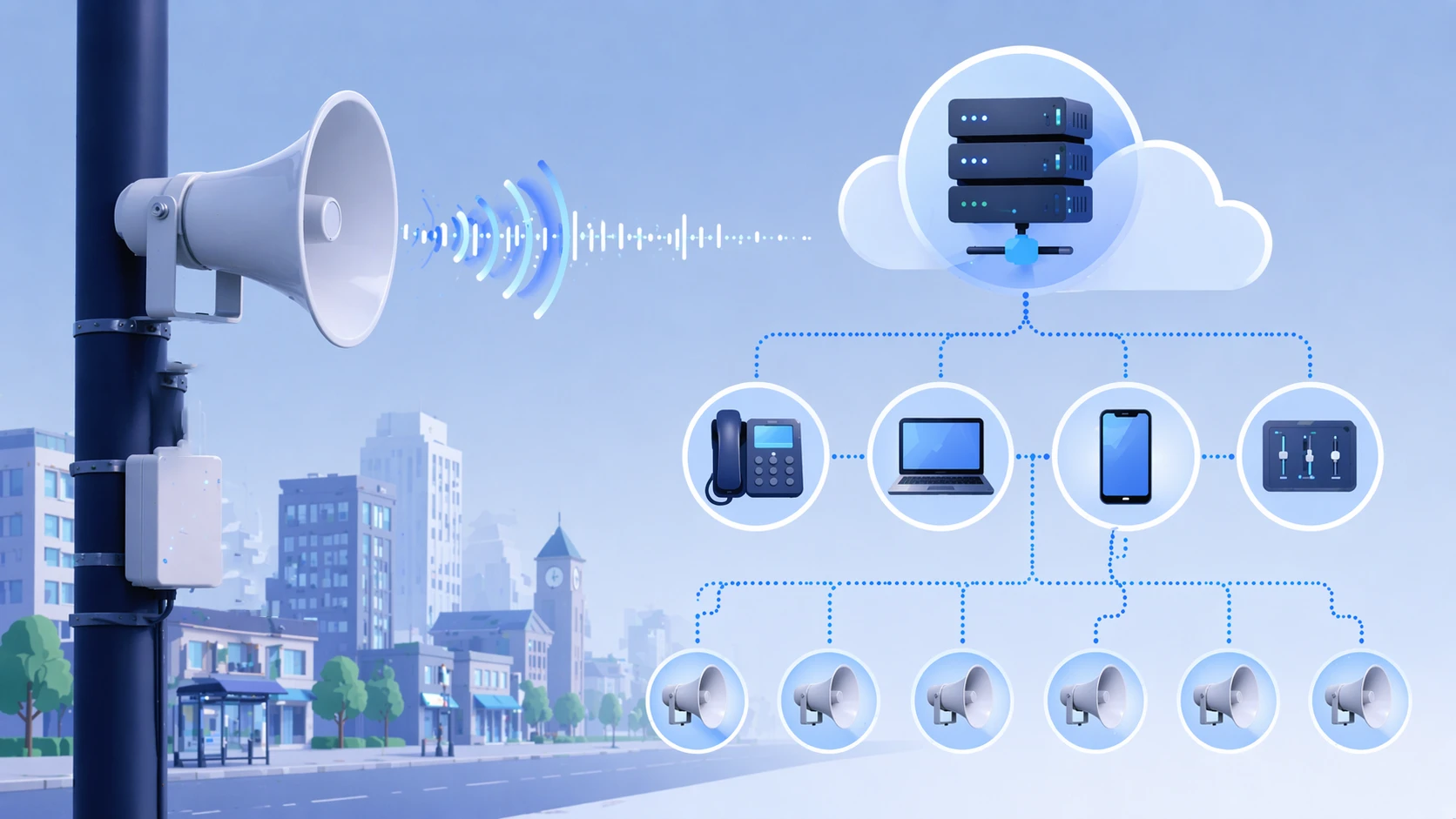

O papel dos alto-falantes de rede em um sistema de paging IP
Um caminho típico de paging começa com um operador ou um evento automatizado. A fonte pode ser um telefone de mesa com tecla de paging, um microfone de paging IP, um console de despacho, um terminal de intercomunicação, um aplicativo de software ou uma plataforma de alarme. A solicitação é então roteada pelo ambiente SIP ou de paging do local para um alto-falante, um grupo de paging predefinido ou uma zona de transmissão mais ampla.
Quando os alto-falantes são registrados como terminais SIP, cada dispositivo pode ter um ramal ou outra identidade lógica. O PBX ou servidor de paging pode então determinar qual destino deve receber uma chamada. Uma sala de controle pode discar um número para uma área de produção e outro para um armazém, enquanto um número de emergência de todo o local pode direcionar a chamada para várias zonas conforme a lógica de paging configurada.
O hardware do alto-falante também altera o caminho de áudio tradicional. Muitos modelos IP incorporam sua própria interface de rede, decodificador e amplificador, de modo que a Ethernet leva a conexão de rede diretamente ao terminal. Modelos compatíveis com PoE podem receber dados e energia elétrica pelo mesmo cabo. Modelos de maior potência podem exigir PoE+, outro padrão de alimentação ou uma fonte independente, dependendo dos requisitos do amplificador.
Os alto-falantes analógicos existentes não precisam ser removidos apenas porque o SIP foi introduzido. Quando um edifício já possui circuitos de alto-falantes aproveitáveis, um adaptador de paging SIP ou amplificador de rede pode fornecer a conexão IP mantendo as linhas de alto-falantes analógicos a jusante. Assim, novos alto-falantes IP e a infraestrutura PA existente podem operar no mesmo projeto quando a arquitetura é planejada adequadamente.

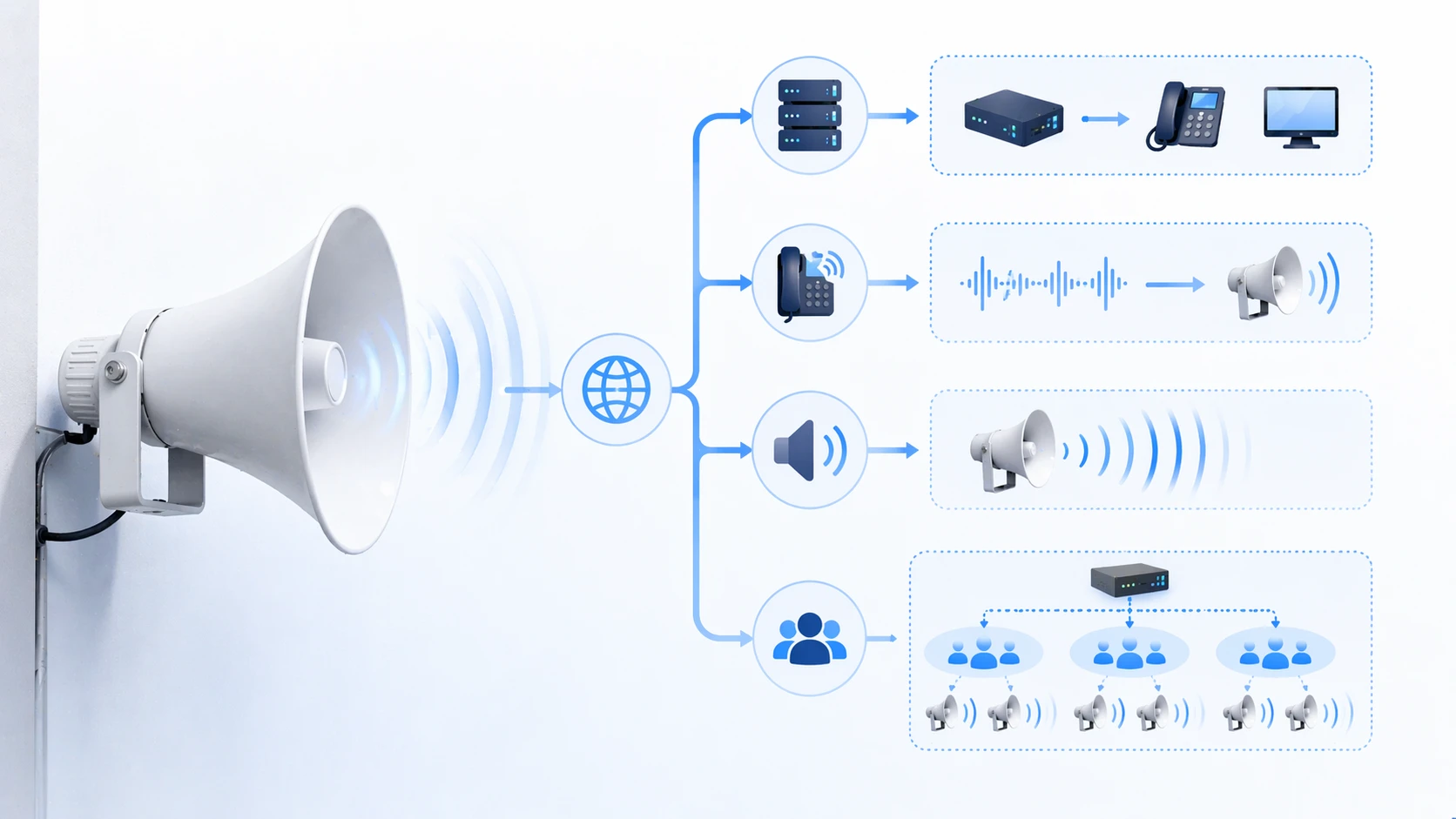

Como a sinalização e o áudio chegam ao alto-falante
Em uma implantação SIP com registro, o alto-falante primeiro se conecta à rede e se autentica no servidor SIP ou IP PBX configurado. Após o registro, o sistema de controle de chamadas sabe onde o terminal pode ser alcançado. Alguns dispositivos também podem operar em modos IP direto ou multicast sem depender de um PBX convencional para todos os tipos de anúncio.
Quando um operador inicia uma chamada de paging, a sinalização SIP estabelece a sessão. A solicitação identifica o destino e normalmente inclui informações de mídia via SDP para que ambas as pontas saibam qual formato de áudio e quais parâmetros de rede devem ser usados. Depois que a sessão é aceita, o alto-falante abre automaticamente o canal de paging em vez de aguardar atendimento manual.
A mensagem falada é então normalmente transportada como um fluxo de mídia RTP. O alto-falante recebe os pacotes, decodifica o codec selecionado e envia o áudio resultante para o amplificador e o transdutor internos. Quando a fonte encerra o anúncio, a sinalização SIP fecha a sessão.
Separar sinalização de mídia é importante na solução de problemas. Um dispositivo pode registrar-se corretamente e ainda assim não reproduzir áudio se o RTP estiver bloqueado, direcionado ao endereço errado ou afetado pela configuração do firewall ou da rede. Da mesma forma, a entrega instável de pacotes pode causar cortes ou baixa inteligibilidade mesmo quando a chamada SIP foi estabelecida com sucesso.
O paging por voz normalmente não exige a mesma largura de banda do vídeo, mas latência, perda de pacotes e jitter ainda são importantes. Em uma rede ocupada, VLANs de voz e políticas de QoS podem ajudar a manter uma entrega previsível de pacotes. Portanto, o projeto da rede passa a fazer parte do sistema de áudio, e não de uma tarefa de TI separada.
Paging SIP direto, multicast e chamadas de grupo atendem a necessidades diferentes
Um alto-falante individual geralmente pode ser alcançado por uma chamada SIP de paging normal. Nessa configuração, a sinalização da chamada é direcionada ao terminal e o fluxo RTP associado é enviado especificamente para ele. Isso funciona bem em salas, entradas, oficinas ou outros locais que precisam ser endereçados separadamente.
O paging em grupo também pode ser criado na plataforma SIP. Um número de paging pode representar vários terminais registrados, permitindo que o operador ligue para um único ramal enquanto o servidor distribui o anúncio para vários destinos. Essa abordagem mantém o gerenciamento de grupos dentro do sistema de controle de chamadas, embora grupos muito grandes possam criar sessões adicionais de sinalização e mídia.
O multicast trata o áudio de um para muitos de forma diferente. Em vez de transmitir um fluxo independente para cada receptor, o áudio é enviado para um endereço multicast monitorado pelos alto-falantes inscritos. Assim, dezenas de terminais podem receber a mesma mensagem de um fluxo comum quando a rede está corretamente configurada para lidar com tráfego multicast.
Os dois métodos são frequentemente combinados. Um operador pode iniciar uma chamada SIP de paging normal enquanto um servidor de paging, gateway ou terminal adequado converte a sessão recebida em áudio multicast para um grupo maior de alto-falantes. O SIP oferece uma forma conveniente de iniciar a chamada, enquanto o multicast cuida da distribuição eficiente pela zona de destino.
Grandes implantações multicast devem ser coordenadas com a configuração da rede. O IGMP snooping pode impedir que pacotes multicast sejam enviados desnecessariamente a todas as portas do switch. Se os anúncios precisarem atravessar segmentos de rede roteados, o projeto de roteamento também deve oferecer suporte ao caminho multicast necessário.
A prioridade do paging merece atenção semelhante. Anúncios rotineiros, mensagens programadas e alertas de emergência não devem competir em igualdade quando a aplicação exige que o áudio urgente interrompa tráfego de menor prioridade. Dependendo do equipamento utilizado, o tratamento de prioridade pode ser implementado na plataforma de paging, no alto-falante ou no canal multicast.
A arquitetura do sistema depende do porte e da infraestrutura existente
Um pequeno escritório pode precisar apenas de um IP PBX, um switch PoE, um telefone de paging e alguns alto-falantes de teto ou parede. Cada alto-falante se registra na plataforma de comunicação, e números de ramal ou grupos de paging determinam onde os anúncios serão ouvidos. A arquitetura permanece relativamente simples porque o número de zonas e terminais é limitado.
Um campus maior, planta industrial ou instalação de transporte normalmente precisa de um projeto mais estruturado. Servidores de paging podem gerenciar zonas e prioridades, VLANs dedicadas podem separar o tráfego de comunicação, multicast pode distribuir mensagens por todo o local e diferentes tipos de alto-falantes podem ser instalados conforme as condições acústicas de cada área.
A resiliência da rede se torna mais importante à medida que o paging assume uma função operacional ou de emergência. Alto-falantes PoE dependem dos switches de rede que os alimentam, portanto devem ser considerados redundância de switches, backup por UPS e orçamentos de energia adequados. Um alto-falante pode permanecer fisicamente intacto durante uma falha de energia e ainda assim ficar indisponível se o switch a montante perder alimentação.
A arquitetura híbrida é comum em locais que utilizam sistemas PA convencionais há muitos anos. Um gateway de paging SIP ou amplificador de rede pode conectar a plataforma de comunicação IP aos canais de amplificação existentes ou a circuitos de alto-falantes de 70/100 V. Novos edifícios ou zonas remotas podem usar alto-falantes IP nativos, enquanto a fiação legada que ainda é útil continua em operação em outras áreas.
Essa abordagem em etapas costuma ser mais prática do que substituir todos os amplificadores e alto-falantes ao mesmo tempo. A camada de rede pode ser modernizada primeiro, enquanto os equipamentos de áudio de campo são migrados de acordo com os cronogramas de reforma, os requisitos acústicos e o orçamento disponível.
Como os alto-falantes IP diferem dos alto-falantes PA analógicos tradicionais
Ambas as arquiteturas podem fornecer anúncios claros quando projetadas corretamente, mas a localização da inteligência é diferente. Um alto-falante analógico geralmente é uma parte passiva de um circuito de áudio. Controle, amplificação e seleção de zonas ocorrem em outros pontos do sistema PA. Um alto-falante IP leva mais dessas funções para o terminal de rede.
| Área de projeto | Alto-falante SIP / IP | Alto-falante analógico tradicional |
|---|---|---|
| Conexão | Rede Ethernet | Cabo dedicado de alto-falante |
| Controle do terminal | Endereçável por SIP, paging ou configuração de rede | Controlado principalmente pelo amplificador a montante e pelos circuitos de zona |
| Transporte de áudio | RTP, multicast ou outros métodos de áudio IP compatíveis | Áudio analógico amplificado |
| Alimentação | PoE, PoE+ ou alimentação local, dependendo do modelo | Normalmente fornecida pelo circuito do amplificador |
| Alterações de zona | Frequentemente tratadas por software e configuração de rede | Normalmente dependem dos canais do amplificador e da fiação física |
| Integração | Pode interagir diretamente com telefones SIP, PBXs, intercomunicadores e plataformas de paging | Normalmente requer uma interface ou gateway para integrar-se a um sistema de comunicação IP |
Nenhuma das duas arquiteturas é automaticamente adequada para todos os projetos. Um edifício com muitos circuitos de alto-falantes em bom funcionamento pode ganhar pouco ao substituir todos os terminais por hardware Ethernet. Um campus novo com cabeamento estruturado e muitas zonas controladas de forma independente pode se beneficiar ao colocar mais terminais de áudio diretamente na rede IP.
A decisão normalmente é determinada pela infraestrutura instalada, número de zonas, disponibilidade de energia, requisitos de monitoramento, planos de expansão futura e custo de instalação de novos cabos. Sistemas híbridos continuam úteis quando esses fatores variam entre diferentes partes de um local.
Escolha do tipo de alto-falante de acordo com a instalação
Alto-falantes de teto e parede
Modelos de teto são usados com frequência quando cobertura interna uniforme e instalação discreta são importantes, como em escritórios, salas de aula, hospitais e corredores. Modelos de parede podem oferecer cobertura mais direcional quando a instalação no teto é difícil ou quando os anúncios precisam ser direcionados a uma área ocupada específica.
Alto-falantes tipo corneta e de alta potência
Armazéns, áreas de carga, oficinas e locais externos frequentemente exigem maior pressão sonora e projeção mais direcionada. Alto-falantes tipo corneta são mais adequados a essas condições do que alto-falantes de teto internos convencionais. Modelos externos também podem exigir grau de proteção adequado, resistência à corrosão e especificações apropriadas de temperatura de operação.
Colunas sonoras e terminais de áudio distribuídos
Corredores, plataformas e outros espaços alongados podem exigir um padrão de cobertura diferente. Colunas sonoras podem ser úteis quando o áudio precisa se propagar em uma direção definida sem depender de uma única corneta de alta potência. O layout acústico deve ser baseado na área a ser coberta, e não apenas no protocolo de rede.
A inteligibilidade do áudio é mais importante do que apenas a potência nominal
Escolher um amplificador maior não produz automaticamente uma fala mais clara. Ruído ambiente, altura de instalação, direção dos alto-falantes, distância entre terminais e reverberação afetam a inteligibilidade. Máquinas industriais podem mascarar a fala mesmo quando o nível sonoro medido é alto, enquanto ambientes muito reflexivos podem ter a clareza reduzida por volume excessivo.
Os cálculos de cobertura devem, portanto, considerar o nível de ruído de fundo e a distância de escuta. Vários alto-falantes corretamente posicionados podem, em alguns casos, produzir melhores resultados do que um número menor de dispositivos de alta potência operando em volume mais alto.
Verifique a compatibilidade de codecs e da plataforma antes da implantação
A compatibilidade SIP não garante que todos os terminais funcionem com todos os recursos do PBX ou métodos de paging. Antes de instalar grandes quantidades de hardware, o projeto deve confirmar os codecs de áudio suportados, o método de registro, requisitos de DTMF, formato multicast, prioridade de paging e quaisquer recursos de provisionamento específicos do fabricante.
O mesmo vale para PoE. O switch de rede deve fornecer o padrão de alimentação e o orçamento total de potência exigidos pelos dispositivos selecionados. Uma corneta de rede de alta potência pode ter requisitos diferentes de um pequeno alto-falante de teto, mesmo que ambos usem Ethernet.
O uso em emergências exige atenção além do paging normal
Quando o sistema transmite instruções de evacuação ou avisos urgentes, a disponibilidade se torna mais importante do que a conveniência. Os projetistas devem considerar alimentação de backup, redundância de rede, interrupção por prioridade, supervisão de terminais e o comportamento do sistema quando parte da rede estiver indisponível.
Os requisitos regulatórios também podem variar conforme o país e a aplicação. Um alto-falante SIP de paging de uso geral não deve ser automaticamente considerado adequado aos requisitos de um sistema certificado de evacuação por voz ou de segurança de vida. As normas e aprovações exigidas devem ser confirmadas para o projeto específico.
Perguntas frequentes
O SIP transporta o áudio real do alto-falante?
O SIP é usado principalmente para estabelecer e controlar a sessão de comunicação. Em uma chamada SIP de paging típica, o SDP identifica os parâmetros de mídia e o RTP transporta o fluxo de áudio em tempo real entre a fonte e o alto-falante.
Um alto-falante de rede pode funcionar sem um IP PBX?
Depende do modelo e do método de paging necessário. Alguns dispositivos suportam chamadas SIP diretas, operação ponto a ponto ou recepção multicast sem um PBX convencional. Um PBX ou servidor de paging continua útil quando o projeto exige ramais, autenticação, grupos de paging, regras de roteamento ou gerenciamento centralizado.
Todo alto-falante SIP suporta multicast?
Não. Multicast é comum em produtos de paging de rede, mas o suporte e a implementação variam conforme o modelo. O formato do endereço multicast, o número de canais, o comportamento de prioridade e os codecs de áudio suportados devem ser verificados antes que o alto-falante seja especificado para um sistema de paging em grupo.
Um alto-falante IP precisa de um amplificador separado?
Um alto-falante IP ativo e autônomo normalmente inclui seu próprio amplificador e não precisa de um amplificador central separado para aquele terminal. Quando o sistema precisa acionar alto-falantes passivos convencionais, é necessário um adaptador de paging SIP, amplificador de rede ou interface IP para analógico.
É possível adicionar paging SIP a um sistema PA analógico existente?
Sim. Um gateway de paging SIP ou amplificador de rede pode receber áudio do sistema de comunicação IP e alimentar as entradas de amplificadores existentes ou circuitos de alto-falantes analógicos. Isso permite que a infraestrutura PA mais antiga e os novos terminais SIP operem juntos em uma arquitetura híbrida.
O que deve ser verificado antes de instalar alto-falantes em um local de grande porte?
As principais verificações incluem cobertura acústica, ruído ambiente, topologia de rede, configuração de VLAN e QoS, tratamento de multicast, capacidade PoE, compatibilidade de codecs, prioridades de paging e alimentação de backup. Locais externos ou industriais também podem exigir proteção ambiental adequada e faixas apropriadas de temperatura de operação.
