A Distorção Harmônica Total, comumente abreviada como THD, é uma medida usada para descrever quanto conteúdo harmônico indesejado é adicionado a um sinal de áudio ao passar por equipamentos como amplificadores, alto-falantes, microfones, mixers, interfaces de áudio, processadores, receptores e sistemas de comunicação. Em termos simples, o THD mostra o quanto o sinal de saída difere do sinal original devido à distorção não linear.

Na engenharia de áudio, uma distorção mais baixa geralmente significa que o som reproduzido permanece mais próximo do sinal original. O THD é uma das principais medidas usadas para descrever essa precisão.

Significado Básico da Distorção Harmônica

Quando um dispositivo de áudio recebe um tom puro, a saída ideal deveria conter apenas esse mesmo tom. Contudo, em equipamentos reais, pequenas frequências adicionais podem surgir. Essas frequências extras são chamadas de harmônicos porque ocorrem em múltiplos inteiros da frequência original.

Por exemplo, se o sinal original for de 1 kHz, a distorção harmônica pode criar componentes adicionais em 2 kHz, 3 kHz, 4 kHz e múltiplos superiores. Essas frequências extras não faziam parte do sinal original, portanto representam a distorção introduzida pelo equipamento ou sistema.

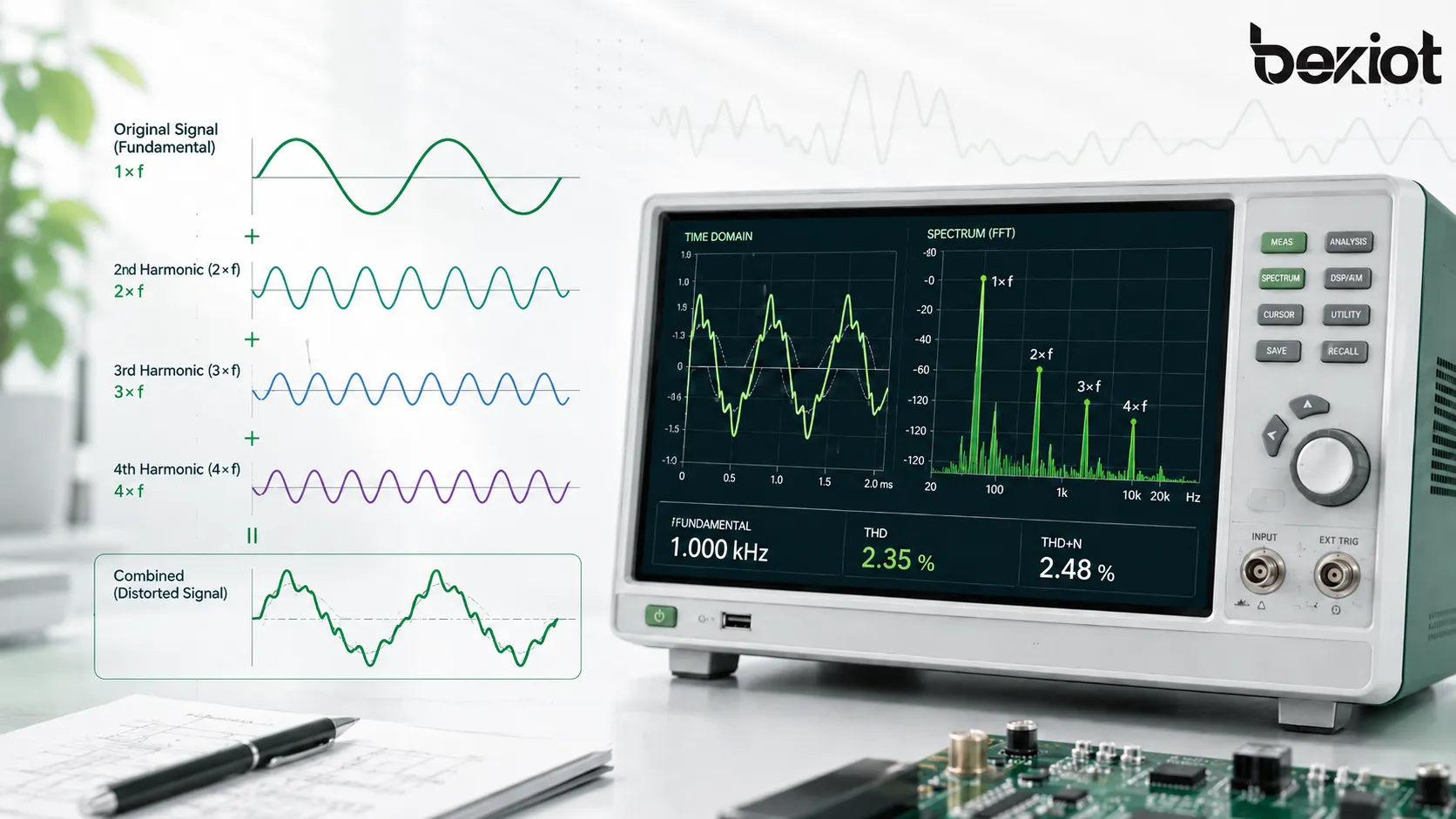

Frequência Fundamental e Harmônicos

A frequência fundamental é o sinal original que está sendo testado ou reproduzido. Os harmônicos são tons adicionais gerados em múltiplos dessa frequência fundamental. O segundo harmônico é o dobro da frequência original, o terceiro harmônico é o triplo, e assim por diante.

Uma parte da distorção harmônica pode ser extremamente pequena e inaudível, enquanto níveis mais altos podem alterar o caráter tonal do som. Dependendo do equipamento e da quantidade de distorção, o resultado pode ser percebido como calor, coloração, agressividade, embaçamento ou perda de clareza.

Por que o THD é Expresso em Porcentagem

O THD costuma ser expresso em porcentagem. Uma porcentagem menor significa que o nível de distorção harmônica é menor em comparação com o sinal original. Por exemplo, 0,01% de THD indica distorção muito baixa, enquanto 10% de THD indica que a distorção é muito mais significativa.

No entanto, o THD não deve ser julgado apenas pelo número. A frequência de teste, a potência de saída, a impedância de carga, a largura de banda de medição, o tipo de equipamento e o ambiente de escuta afetam o quanto o valor é significativo no uso real.

Como a Medição Funciona

O THD é medido aplicando um sinal de teste conhecido a um dispositivo e analisando a saída. O equipamento de medição compara o nível dos componentes harmônicos com o nível da frequência fundamental original. A energia harmônica combinada é então calculada como uma porcentagem do sinal fundamental.

Nos testes de áudio, o sinal de entrada costuma ser uma onda senoidal porque uma onda senoidal pura contém apenas uma frequência. Se o dispositivo fosse perfeitamente linear, a saída também conteria apenas essa frequência. Qualquer conteúdo harmônico adicional indica distorção.

Análise do Sinal de Entrada e Saída

O processo de teste começa com uma fonte de sinal limpa. Essa fonte envia um tom puro para o dispositivo em teste, como um amplificador, pré-amplificador, alto-falante ou interface de áudio. A saída é então capturada por um analisador de áudio, microfone de medição ou sistema de análise digital.

O analisador separa a frequência fundamental das frequências harmônicas. Ele mede o nível de cada componente harmônico e calcula o valor da distorção harmônica total. Isso dá aos engenheiros uma maneira repetível de comparar o desempenho do equipamento.

THD e THD+N

THD e THD+N estão relacionados, mas não são idênticos. O THD mede apenas a distorção harmônica. O THD+N mede a distorção harmônica mais o ruído. Como o ruído está incluído, os valores de THD+N costumam ser mais altos que os valores de THD puro.

O THD+N é comum nas especificações de produtos de áudio porque os sistemas de áudio reais contêm tanto distorção quanto ruído. Ele pode fornecer uma visão mais ampla da limpeza do sinal, especialmente para amplificadores, DACs, interfaces de áudio e equipamentos de comunicação.

As Condições de Medição Importam

Um valor de THD só é significativo quando as condições de teste estão claras. Um amplificador pode apresentar THD muito baixo a 1 watt, mas THD mais alto próximo à saída máxima. Um alto-falante pode produzir diferentes níveis de distorção em diferentes frequências e níveis de pressão sonora.

Boas especificações devem indicar a frequência de teste, a potência de saída, a impedância de carga, a largura de banda e o método de medição. Sem esses detalhes, comparar valores de THD entre diferentes produtos pode ser enganoso.

Por que é Importante para a Qualidade de Áudio

O THD importa porque a distorção altera a relação entre o som original e o som reproduzido. Em áudio de alta fidelidade, transmissão, sistemas de conferência, sonorização, gravação e reforço sonoro profissional, a precisão do sinal afeta diretamente a qualidade de escuta e a inteligibilidade.

Um valor de THD baixo frequentemente indica que o equipamento consegue reproduzir o áudio de forma mais limpa. Isso é especialmente importante quando o sistema precisa fornecer fala natural, música precisa, baixa fadiga auditiva ou monitoração confiável.

Reprodução Mais Limpa

A baixa distorção harmônica ajuda a preservar o timbre, a dinâmica e os detalhes originais do material de origem. Na reprodução musical, isso pode fazer com que os instrumentos e vocais soem mais naturais. Em sistemas de voz, pode ajudar a manter a clareza da fala.

A reprodução limpa não é útil apenas para a audição audiófila. Também é importante em salas de reunião, estúdios, salas de aula, salas de controle, anúncios de transporte, comunicação de emergência e qualquer ambiente onde os ouvintes precisem entender o som com precisão.

Menos Agressividade e Fadiga Auditiva

Uma distorção mais alta pode adicionar aspereza, rugosidade ou embaçamento indesejados ao som. Mesmo quando a distorção não é óbvia como um som separado, ela pode tornar longas sessões de escuta mais cansativas.

É por isso que o THD é frequentemente considerado durante a seleção de amplificadores, avaliação de alto-falantes, design de fones de ouvido, teste de pré-amplificadores de microfone e comissionamento de sistemas. Um caminho de sinal mais limpo pode melhorar o conforto e a qualidade percebida ao longo do tempo.

Melhor Headroom e Estabilidade do Sistema

O THD frequentemente aumenta quando o equipamento é levado para próximo de seus limites. Um amplificador operando perto do clipping, um alto-falante usado além de sua faixa linear ou um estágio de entrada sobrecarregado podem produzir uma distorção significativamente maior.

Monitorar o THD ajuda os engenheiros a entender quanto headroom utilizável um sistema tem antes que a distorção audível se torne um problema. Isso apoia uma estrutura de ganho mais segura, um dimensionamento melhor do amplificador e um desempenho de áudio mais confiável.

Características Técnicas por Trás do THD

A Distorção Harmônica Total está ligada ao comportamento não linear. Qualquer componente de áudio que não responda de forma perfeitamente proporcional ao sinal de entrada pode gerar conteúdo harmônico. Isso pode ocorrer em circuitos eletrônicos, componentes magnéticos, movimento mecânico do alto-falante, conversores sobrecarregados ou estágios do sistema mal combinados.

Amplificação Não Linear

Os amplificadores são um dos lugares mais comuns onde o THD é medido. Um amplificador linear aumenta o nível do sinal sem alterar a forma de onda. Um amplificador não linear muda ligeiramente a forma de onda, criando harmônicos.

A distorção pode aumentar quando o amplificador está sobrecarregado, quando a capacidade da fonte de alimentação é insuficiente, quando a impedância de carga é difícil ou quando o design do circuito não está otimizado. É por isso que o THD do amplificador costuma ser especificado para uma determinada potência de saída e carga.

Comportamento do Driver do Alto-falante

Os alto-falantes podem gerar distorção harmônica porque convertem energia elétrica em movimento mecânico. O cone, a bobina móvel, a suspensão, a estrutura magnética, o gabinete e o crossover afetam a precisão com que o alto-falante segue o sinal de entrada.

As frequências baixas costumam criar mais estresse mecânico porque o cone do alto-falante precisa se mover mais. Isso pode aumentar a distorção, especialmente em drivers pequenos ou sistemas sem headroom suficiente para graves.

Cadeias de Sinal Digital e Analógico

O THD pode aparecer tanto em sistemas de áudio analógico quanto digital. Os circuitos analógicos podem introduzir distorção através de amplificadores, transformadores, capacitores, válvulas, transistores ou entradas sobrecarregadas. Os sistemas digitais podem introduzir distorção através de clipping, conversão ruim, erros de processamento ou gestão de nível insuficiente.

O áudio digital não elimina automaticamente a distorção. Se um sinal clipa antes da conversão, sobrecarrega um plugin, excede os limites internos de processamento ou aciona um estágio de saída com muita força, a distorção ainda pode ocorrer.

Benefícios do Baixo THD em Sistemas de Áudio

Um THD baixo é benéfico porque ajuda os sistemas de áudio a reproduzir o som com mais fidelidade. Ele não garante um som perfeito por si só, mas é uma parte importante da qualidade técnica de áudio, especialmente quando combinado com uma boa resposta de frequência, baixo ruído, estrutura de ganho adequada e design acústico apropriado.

Som Mais Preciso

Um THD mais baixo significa que menos componentes harmônicos indesejados são adicionados ao sinal. Isso ajuda a saída a permanecer mais próxima da entrada, o que é especialmente importante em monitoração de estúdio, produção de transmissão, sistemas de medição e reprodução de alta fidelidade.

A reprodução precisa do som permite que engenheiros, artistas, ouvintes e operadores tomem decisões melhores. Se o sistema de monitoração adicionar distorção demais, fica mais difícil julgar a verdadeira qualidade da fonte original.

Inteligibilidade de Fala Melhorada

Em sistemas de comunicação de voz e sonorização, a distorção pode reduzir a inteligibilidade. O excesso de conteúdo harmônico pode mascarar consoantes, tornar a fala áspera ou reduzir a clareza em ambientes ruidosos.

Um THD baixo ajuda a manter uma transmissão de fala mais clara. Isso é valioso em salas de conferência, salas de aula, salas de controle, estações ferroviárias, aeroportos, locais industriais, sistemas de chamada de emergência e sistemas de som comerciais.

Confiabilidade do Sistema Profissional

Sistemas de áudio com baixa distorção em níveis operacionais normais geralmente têm menos probabilidade de estar operando perto de seus limites. Isso pode promover maior confiabilidade, saída mais consistente e risco reduzido de clipping durante picos dinâmicos.

Para sistemas instalados, selecionar equipamentos com desempenho de THD adequado e headroom suficiente pode reduzir queixas, problemas de manutenção e a necessidade de ajustes de nível frequentes.

Aplicações Comuns

O THD aparece nas especificações e testes de muitos produtos de áudio. Ele é usado por fabricantes, engenheiros, instaladores, avaliadores e compradores para avaliar a qualidade do sinal e comparar equipamentos sob condições definidas.

Amplificadores e Receptores

Amplificadores de potência, amplificadores integrados, amplificadores para fones de ouvido, receptores AV e amplificadores profissionais frequentemente incluem valores de THD ou THD+N em suas especificações. Esses valores ajudam os usuários a entender quão limpa a saída permanece em certos níveis de potência.

Para comparar amplificadores, a medição deve ser verificada cuidadosamente. O THD em baixa potência pode ser muito diferente do THD na potência nominal. A impedância de carga e a faixa de frequência também devem ser consideradas.

Alto-falantes e Subwoofers

O THD do alto-falante é importante porque os alto-falantes são dispositivos mecânicos e costumam gerar mais distorção que os componentes eletrônicos. A distorção varia com a frequência, o nível de volume, o design do gabinete, o tamanho do driver, o comportamento do crossover e as condições da sala.

Subwoofers e alto-falantes pequenos são especialmente afetados porque a reprodução de baixas frequências exige maior movimento do cone. Medir o THD ajuda a avaliar se o alto-falante pode reproduzir o som de forma limpa no nível de saída desejado.

Equipamentos de Gravação e Estúdio

Interfaces de áudio, pré-amplificadores de microfone, mixers, compressores, equalizadores, conversores e monitores de estúdio podem todos ser avaliados com THD ou THD+N. Em ambientes de gravação, uma distorção baixa ajuda a preservar a qualidade do sinal de origem.

No entanto, alguns equipamentos de estúdio adicionam caráter harmônico intencionalmente. Pré-amplificadores valvulados, gravadores de fita, transformadores e processadores de saturação analógica podem criar uma distorção considerada musicalmente agradável. Nesses casos, o objetivo é a coloração controlada, e não o menor THD possível.

Transmissão, Conferência e Sonorização

Sistemas de transmissão e conferência precisam de fala limpa e qualidade de áudio estável. A distorção excessiva pode reduzir a clareza e deixar os ouvintes desconfortáveis. O THD é um dos vários indicadores técnicos usados na seleção de microfones, processadores, amplificadores e alto-falantes.

Os sistemas de sonorização também se beneficiam de baixa distorção, especialmente em espaços grandes onde a acústica já é desafiadora. Um sinal distorcido enviado para um ambiente reverberante pode se tornar ainda mais difícil de entender.

Fones de Ouvido e Áudio de Consumo

Fones de ouvido, intra-auriculares, soundbars, caixas Bluetooth, DACs e tocadores portáteis podem todos ter especificações de THD. Para produtos de consumo, o THD pode ajudar a descrever a limpeza técnica, mas deve ser considerado juntamente com a afinação, o conforto, o nível de ruído, a qualidade do codec e as preferências de escuta do usuário.

Um produto com THD muito baixo pode não soar automaticamente melhor se sua resposta de frequência estiver mal ajustada. Da mesma forma, um produto com THD ligeiramente mais alto ainda pode soar agradável se a distorção for suficientemente baixa e o design geral for robusto.

Lendo as Especificações de THD Corretamente

As especificações de THD são úteis, mas devem ser lidas com atenção. Um único número não pode descrever a qualidade sonora completa de um dispositivo de áudio. Ele apenas descreve a distorção harmônica sob condições específicas de teste.

Verifique o Nível de Potência de Teste

O THD do amplificador frequentemente muda conforme a potência de saída aumenta. Uma especificação pode mostrar distorção muito baixa a 1 watt, mas distorção muito maior perto da saída máxima. Se o produto for usado em um sistema exigente, o valor de THD na potência nominal é mais significativo do que um resultado de teste em baixa potência.

Para alto-falantes, o nível de pressão sonora usado durante a medição é importante. Um alto-falante pode ter THD baixo em volume moderado, mas distorção muito maior em alta saída.

Verifique a Frequência e a Largura de Banda

Algumas especificações medem o THD apenas em 1 kHz. Isso é útil, mas não mostra o desempenho em toda a banda de áudio. A distorção pode ser diferente em frequências baixas, médias e altas.

Para uma visão mais completa, os gráficos de distorção dependentes da frequência são mais informativos do que um único número. Eles mostram como a distorção muda ao longo da faixa de escuta.

Não Ignore o Ruído

Um dispositivo pode ter THD baixo e ainda apresentar ruído audível. É por isso que o THD+N, a relação sinal-ruído, a faixa dinâmica e o piso de ruído também devem ser considerados. Em ambientes de escuta silenciosos, o ruído pode ser mais perceptível do que a distorção harmônica.

Para microfones, pré-amplificadores, amplificadores de fone de ouvido e interfaces de estúdio, o baixo ruído é especialmente importante porque sinais fracos podem exigir alto ganho.

THD Comparado com Outras Métricas de Áudio

O THD é apenas uma parte do desempenho de áudio. Ele deve ser avaliado juntamente com a resposta de frequência, ruído, faixa dinâmica, distorção de intermodulação, fator de amortecimento, sensibilidade, SPL máximo e desempenho acústico.

THD e Distorção de Intermodulação

O THD usa harmônicos de uma frequência de teste, enquanto a distorção de intermodulação mede novas frequências criadas quando dois ou mais tons interagem. A música e a fala reais contêm muitas frequências ao mesmo tempo, portanto a distorção de intermodulação pode ser importante na escuta prática.

Um dispositivo pode ter um bom desempenho em um teste simples de THD e ainda mostrar fraquezas com sinais complexos. Para uma avaliação séria, os engenheiros frequentemente revisam múltiplas medições em vez de confiar em um único número.

THD e Resposta de Frequência

A resposta de frequência descreve o equilíbrio tonal, enquanto o THD descreve a distorção. Um alto-falante pode ter THD baixo, mas equilíbrio tonal ruim, ou uma resposta de frequência agradável, porém maior distorção em certos volumes.

Um bom desempenho de áudio requer tanto baixa distorção quanto resposta de frequência adequada. Em salas e sistemas instalados, o tratamento acústico, o posicionamento dos alto-falantes e a calibração também afetam o resultado final da escuta.

Diretrizes Práticas de Seleção

Ao selecionar equipamentos de áudio, o THD deve ser considerado no contexto. A melhor escolha depende da aplicação, do nível de saída necessário, da distância de escuta, do ruído de fundo, do material do programa, do ambiente de instalação e das expectativas do usuário.

Para Uso Hi-Fi e Estúdio

Para reprodução hi-fi e monitoração de estúdio, um THD baixo costuma ser desejável porque o objetivo é a reprodução precisa. Amplificadores, DACs, interfaces de áudio e monitores devem ter baixa distorção em níveis de escuta normais.

Os usuários de estúdio também devem considerar o piso de ruído, a latência, a faixa dinâmica, a qualidade do conversor, a precisão do monitor e a acústica da sala. Um número de THD baixo por si só não garante um ambiente de monitoração confiável.

Para Sistemas de Sonorização e Voz

Para sonorização, chamada e reforço de voz, a inteligibilidade é a prioridade. Uma distorção baixa ajuda, mas a cobertura dos alto-falantes, o design acústico, o posicionamento do microfone, a equalização, o controle de feedback e o ruído de fundo são igualmente importantes.

Em espaços grandes, um sinal limpo ainda pode ficar incompreensível se a sala for muito reverberante ou o layout dos alto-falantes for ruim. O THD deve fazer parte de uma abordagem mais ampla de design de sistema.

Para Reforço Sonoro de Alta Potência

Em som ao vivo e sistemas de alta potência, a distorção pode aumentar rapidamente quando os amplificadores ou alto-falantes são exigidos demais. O equipamento deve ser selecionado com headroom suficiente para os níveis de pico.

Limitadores, estrutura de ganho adequada, compatibilidade de amplificadores, proteção de alto-falantes e ajuste do sistema podem ajudar a manter a distorção sob controle durante eventos reais.

Mal-entendidos Comuns

O THD é útil, mas muitas vezes é mal interpretado. Alguns usuários assumem que o menor valor de THD sempre significa o melhor som. Outros assumem que qualquer distorção é ruim. Na realidade, a audibilidade, o tipo de distorção, a ordem harmônica, o nível e o contexto de escuta são todos importantes.

THD Extremamente Baixo Nem Sempre é Audivelmente Melhor

Uma vez que a distorção esteja abaixo de um certo nível, uma redução adicional pode não ser audível em condições normais de escuta. A diferença entre 0,001% e 0,0001% de THD pode ser tecnicamente mensurável, mas não necessariamente significativa para a maioria dos ouvintes.

Outros fatores, como qualidade do alto-falante, acústica da sala, piso de ruído e resposta de frequência, podem ter um impacto muito maior na qualidade sonora percebida.

Alguma Distorção Pode Ser Intencional

Na produção musical, alguma distorção é adicionada intencionalmente para efeito criativo. Amplificadores de guitarra, pré-amplificadores valvulados, fita analógica, plugins de saturação e certos processadores de estilo vintage podem produzir distorção harmônica que os ouvintes consideram musicalmente agradável.

Isso não contradiz o valor de um THD baixo. Significa simplesmente que a precisão técnica e a coloração criativa são objetivos diferentes. Na medição, a distorção é um erro; na produção musical, a distorção controlada pode ser uma ferramenta artística.

O THD Não Descreve Tudo

O THD não descreve completamente a resposta a transientes, a imagem estéreo, o ruído, o comportamento de compressão, o equilíbrio de frequência, a ordem de distorção, a acústica da sala ou a preferência subjetiva de escuta. É uma medida útil entre muitas.

Uma boa avaliação de áudio combina especificações, medições, testes de escuta, design de instalação e requisitos reais da aplicação.

FAQ

O que é Distorção Harmônica Total em áudio?

A Distorção Harmônica Total é uma medida das frequências harmônicas indesejadas adicionadas a um sinal de áudio por um equipamento ou sistema. Ela mostra o quanto o sinal de saída difere do sinal original devido à distorção não linear.

THD mais baixo é sempre melhor?

Um THD mais baixo geralmente significa uma reprodução de sinal mais limpa, mas não é o único fator que determina a qualidade do som. Resposta de frequência, ruído, faixa dinâmica, design do alto-falante, acústica da sala e nível de escuta também importam.

O que é um bom valor de THD?

Um bom valor de THD depende do tipo de equipamento e da aplicação. Dispositivos eletrônicos como amplificadores e DACs costumam ter THD muito baixo, enquanto alto-falantes geralmente apresentam distorção mais alta. O valor deve ser julgado sob as condições de teste declaradas.

Qual é a diferença entre THD e THD+N?

O THD mede apenas a distorção harmônica. O THD+N mede a distorção harmônica mais o ruído. O THD+N costuma ser mais alto porque inclui tanto o conteúdo harmônico indesejado quanto o ruído de fundo.

Por que o THD aumenta em volume alto?

O THD frequentemente aumenta em volume alto porque amplificadores, alto-falantes e outros componentes podem operar mais perto de seus limites físicos ou elétricos. Clipping, limites de movimento do cone, estresse da fonte de alimentação e efeitos térmicos podem todos aumentar a distorção.

O THD é importante para sistemas de fala?

Sim. A distorção excessiva pode reduzir a clareza da fala e aumentar a fadiga auditiva. Para salas de conferência, sonorização, chamada, transmissão e sistemas de comunicação, uma baixa distorção ajuda a manter a inteligibilidade e a qualidade de som profissional.
