A seleção de um sistema PAGA começa muito antes de um modelo de controlador, amplificador ou alto-falante ser escolhido. A primeira tarefa é entender o local: onde as pessoas trabalham, o nível de ruído em cada área, quais locais precisam de chamadas independentes, o que deve acontecer durante um alarme e quais funções de comunicação devem permanecer disponíveis se parte do sistema falhar.

Esses requisitos determinam o equipamento, e não o contrário. Dois locais industriais de tamanho semelhante podem exigir configurações PAGA muito diferentes porque seus níveis de ruído, áreas perigosas, procedimentos operacionais, zonas de comunicação e requisitos de disponibilidade são diferentes.

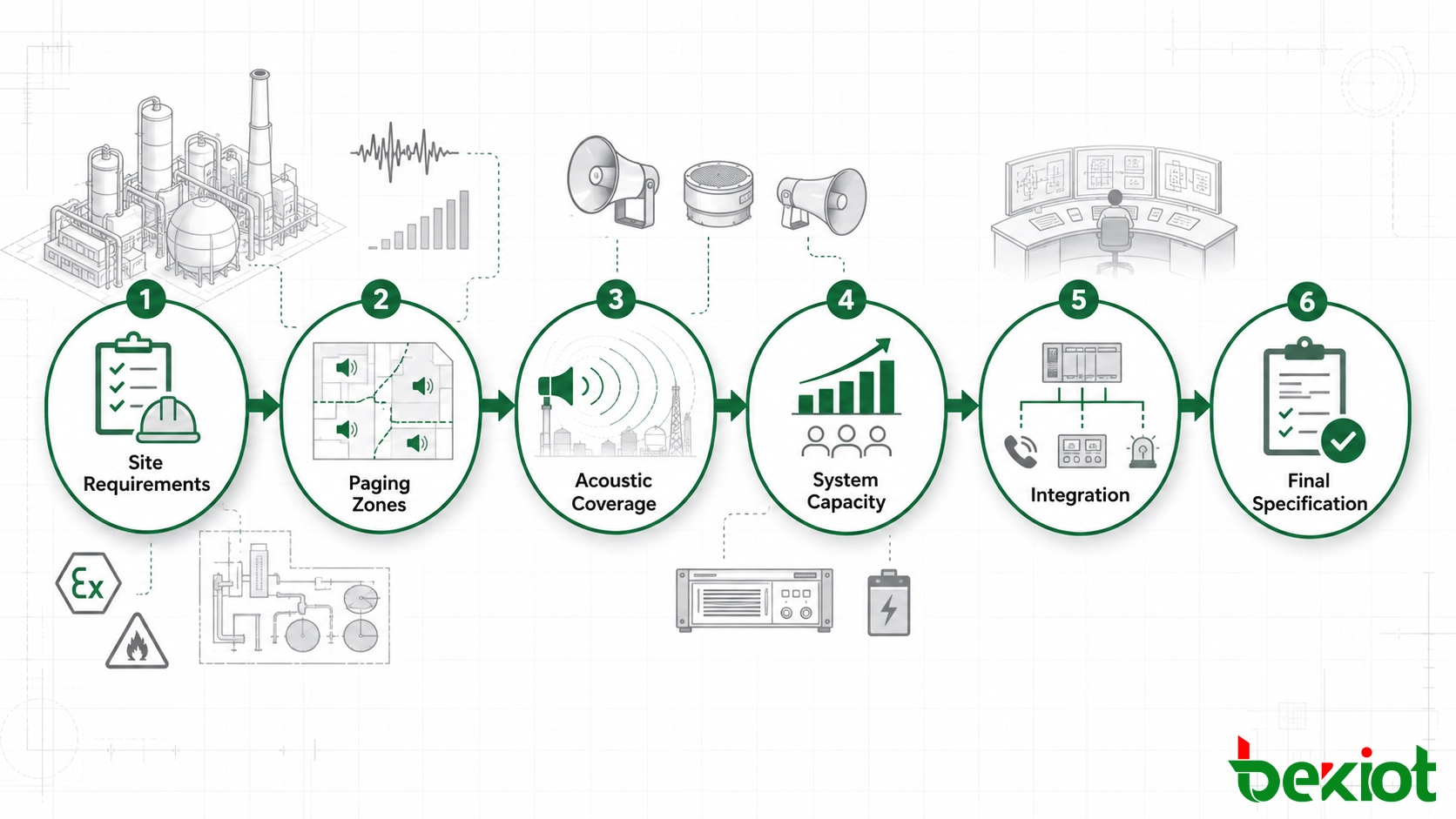

Um processo de seleção prático segue uma sequência clara:

Requisitos do local → Zonas de chamada → Cobertura acústica → Capacidade do sistema → Comportamento em caso de falha → Integração → Testes de aceitação.

Usar essa sequência também torna as propostas dos fornecedores mais fáceis de comparar, pois cada vendedor trabalha com as mesmas entradas do projeto.

1. Defina os Requisitos do Local Antes de Selecionar o Equipamento

Comece com uma ficha de requisitos do local, em vez de uma lista de produtos. Ela deve descrever o ambiente físico e as tarefas de comunicação que o sistema precisa suportar.

As informações principais normalmente incluem:

• Layout do local e dimensões aproximadas

• Edifícios, unidades de processo, áreas externas, túneis, armazéns e locais remotos

• Salas de controle e posições de operadores

• Ruído de fundo normal e de pico

• Condições de instalação interna e externa

• Exposição a poeira, umidade, corrosão, vibração e temperatura

• Classificação de áreas perigosas, quando aplicável

• Requisitos de chamada de rotina

• Cenários de comunicação de emergência

• Sistemas existentes de telefone, rádio, rede, controle e alarme

• Condições de alimentação normal e de reserva

• Planos de expansão futura

Cada item pode afetar a arquitetura final. Uma unidade de processo com alto ruído pode exigir uma disposição de alto-falantes diferente de um edifício de escritórios. Uma área classificada pode exigir equipamento de campo devidamente certificado. Um local geograficamente disperso pode precisar de nós de equipamento remotos, em vez de colocar cada amplificador em uma sala central.

Os cenários de emergência também devem ser definidos nesta fase. Por exemplo, um incidente local em um equipamento pode exigir uma mensagem em uma área de processo, enquanto uma emergência mais ampla pode exigir várias zonas adjacentes ou uma transmissão em todo o local.

Quanto mais completa for essa informação, menos suposições os fornecedores precisarão fazer. Isso é importante porque orçamentos baseados em suposições diferentes podem parecer comparáveis em preço, mas representar soluções técnicas muito diferentes.

2. Converta o Layout do Local em Zonas de Chamada e Cobertura Acústica

Uma vez que as condições do local estejam claras, defina como a instalação precisa ser endereçada durante a operação normal e emergências.

Construa zonas em torno das operações

Uma zona PAGA deve representar uma área que possa precisar receber uma mensagem independente.

Uma planta pode conter uma unidade de produção, área de carregamento, parque de tanques, seção de utilidades, oficina de manutenção, armazém, prédio de controle e área administrativa. Esses locais não necessariamente precisam da mesma transmissão ao mesmo tempo.

O planejamento de zonas deve responder a perguntas práticas:

• Quais áreas precisam de chamadas independentes?

• Quais áreas são normalmente agrupadas?

• Quais operadores podem transmitir para cada zona?

• Quais alarmes substituem os anúncios de rotina?

• Quais zonas são ativadas automaticamente por um evento externo?

• Quando é necessária uma transmissão em todo o local?

Os circuitos de alto-falantes e as zonas de comunicação estão relacionados, mas não devem ser tratados como a mesma coisa. Os requisitos operacionais devem primeiro definir a estrutura de zonas; o projeto elétrico pode então suportá-la.

Verifique o plano de zonas contra eventos operacionais reais

Pegue vários cenários de alarme esperados e siga o caminho de comunicação desde o evento inicial até a transmissão final.

Se um alarme começar em uma área de processo, identifique qual pessoal precisa da primeira instrução, se as áreas adjacentes precisam de uma mensagem separada e qual condição expandiria o aviso para uma parte maior do local.

Isso frequentemente revela que uma área originalmente mostrada como uma zona única precisa ser dividida, ou que duas áreas separadas devem ser agrupadas durante certas condições de emergência.

Use o ruído de fundo para orientar o projeto acústico

A seleção dos alto-falantes deve ser baseada no ambiente acústico, não apenas no tamanho da área.

Áreas de processo externas, salas de máquinas, zonas de carregamento e outros locais com alto ruído geralmente exigem alto-falantes industriais direcionais tipo corneta. Escritórios, corredores, salas de controle e áreas de serviço fechadas podem usar alto-falantes de parede ou teto. Espaços longos e estreitos podem se beneficiar de padrões de cobertura diferentes das áreas de produção abertas.

O nível de som necessário deve ser avaliado em relação ao ruído de fundo real na posição do ouvinte. O objetivo é fornecer nível suficiente para que alarmes e mensagens de voz sejam reconhecíveis, sem simplesmente aumentar a saída ao máximo.

Um nível excessivo pode criar seus próprios problemas, incluindo reflexões, má clareza da fala, condições de audição desconfortáveis e cobertura desigual.

Inclua a inteligibilidade da fala quando o projeto exigir

Para comunicação de voz em emergências, apenas a audibilidade pode não ser suficiente. O pessoal também precisa entender a instrução.

Quando a inteligibilidade da fala faz parte dos critérios de aceitação do projeto, o desempenho STI ou STIPA exigido deve ser definido de acordo com a especificação do projeto e as normas aplicáveis.

A simulação acústica pode ser útil para espaços difíceis, como áreas de compressores, salas de turbinas, oficinas, túneis, terminais ou edifícios industriais fechados. Ela pode ajudar a avaliar a direção do alto-falante, a posição de montagem, a sobreposição de cobertura, as reflexões e a inteligibilidade esperada antes da instalação.

O requisito de simulação deve identificar as áreas a serem avaliadas e os entregáveis esperados, em vez de simplesmente pedir ao fornecedor que forneça um "relatório acústico".

3. Calcule a Capacidade do Amplificador, Controlador e Expansão

Uma vez que o cronograma de alto-falantes esteja razoavelmente definido, a capacidade do sistema pode ser calculada.

Calcule a carga de alto-falantes conectada

Para cada circuito de alto-falante ou canal de amplificador, determine a carga total conectada a partir do número de alto-falantes e suas configurações de potência selecionadas.

A seleção do amplificador deve então considerar:

• Carga de alto-falantes conectada calculada

• Margem de engenharia necessária

• Expansão futura de alto-falantes

• Número de transmissões simultâneas

• Estratégia de amplificador de reserva

• Monitoramento de linhas de alto-falantes

• Perdas em cabos, quando relevante

Uma porcentagem de reserva fixa não deve ser aplicada cegamente a cada projeto. A margem apropriada depende da especificação de engenharia, do plano de expansão futura, da arquitetura do amplificador e da disponibilidade necessária.

Não ignore a distribuição de cabos

Longos percursos de cabos de campo podem influenciar o desempenho do sistema e o custo de instalação. Portanto, locais grandes devem considerar a relação entre a localização do amplificador, os circuitos de alto-falantes, o comprimento do cabo, os armários de campo, a infraestrutura de rede e o acesso para manutenção.

Em algumas instalações, distribuir a amplificação mais perto das áreas atendidas pode reduzir os longos cabos de alto-falantes e limitar o impacto de uma falha local. Em outros projetos, uma arquitetura mais centralizada pode permanecer prática.

A escolha deve seguir o layout do local, em vez de uma regra fixa.

Verifique os limites além da potência do amplificador

Ter potência de amplificador suficiente não significa necessariamente que toda a plataforma tem capacidade suficiente.

A especificação também deve confirmar o número necessário de:

• Zonas de chamada

• Estações de chamada

• Entradas de alarme

• Mensagens armazenadas

• Canais de áudio

• Nós remotos do sistema

• Posições de operador

• Pontos de extremidade de rede

• Interfaces de terceiros

A expansão deve ser considerada durante a seleção do sistema. Adicionar várias novas zonas posteriormente não deve exigir a substituição do controlador principal simplesmente porque o projeto original usou todas as portas disponíveis.

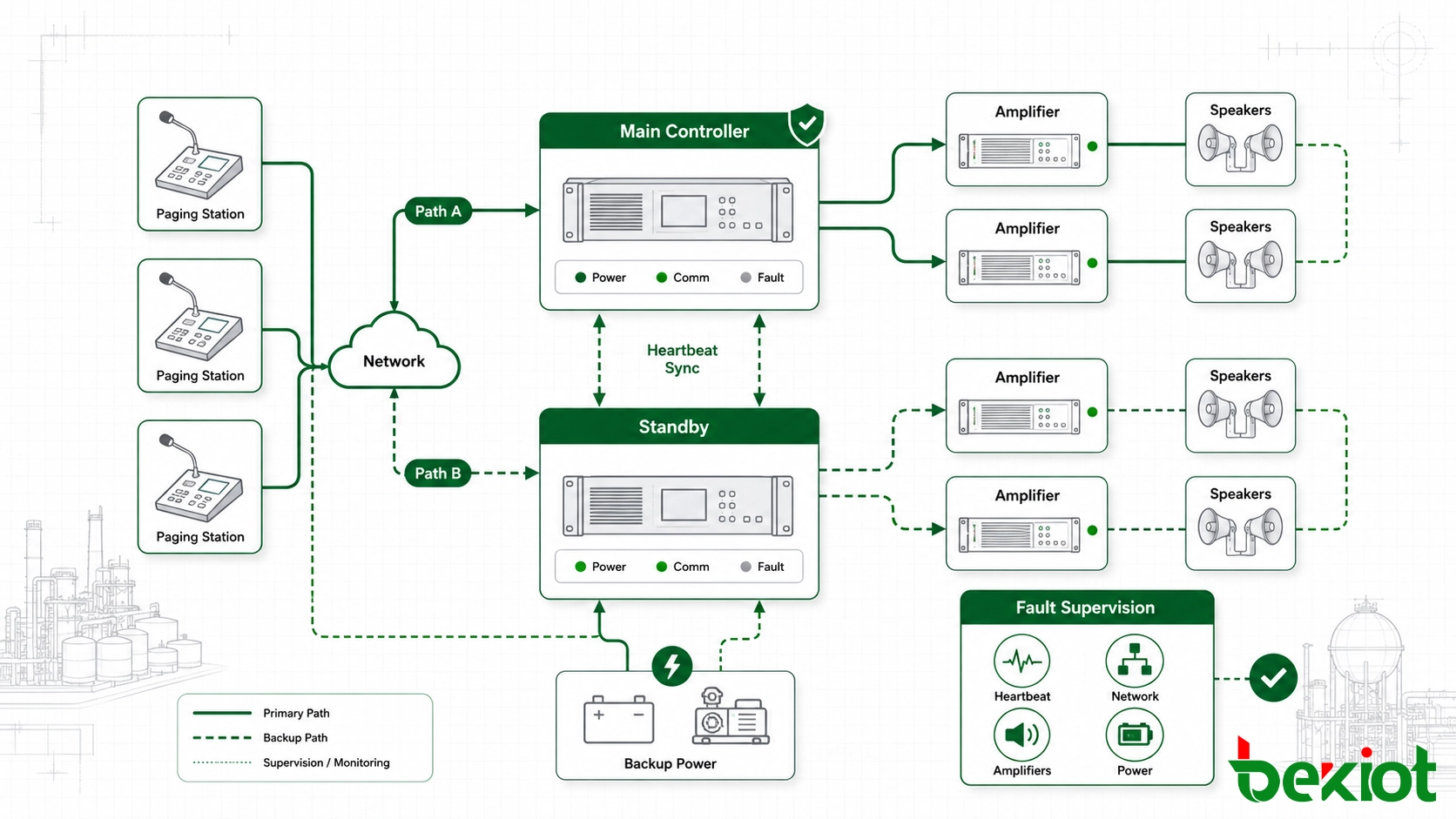

4. Defina o Comportamento em Caso de Falha e a Integração com Sistemas Externos

Requisitos como "o sistema PAGA deve ser redundante" ou "o sistema deve se integrar ao DCS" são muito amplos para a seleção do fornecedor.

Ambos precisam ser convertidos em um comportamento operacional específico.

Especifique o que deve acontecer após uma falha

Revise a arquitetura falha por falha.

Essa abordagem é mais útil do que especificar automaticamente a mesma estrutura de redundância para cada local industrial.

Uma pequena instalação e um grande projeto petroquímico, offshore, de mineração ou de energia podem ter consequências muito diferentes se parte do sistema de comunicação ficar indisponível. A arquitetura de redundância deve refletir essas consequências.

Inclua a supervisão de falhas

A disponibilidade também depende de saber que uma falha ocorreu.

Confirme se o sistema pode monitorar:

• Status do controlador

• Status do amplificador

• Conectividade de rede

• Status de nós remotos

• Disponibilidade de estações de chamada

• Condições de circuito aberto ou curto nas linhas de alto-falantes

• Falhas na fonte de alimentação

• Status de interfaces externas

As informações de falha devem ser apresentadas de forma que o pessoal de manutenção possa identificar o dispositivo ou área afetada sem pesquisar todo o sistema.

Defina o fluxo de trabalho completo do alarme

Para cada acionamento automático ou interface externa, defina a sequência completa:

Fonte → Acionador → Zona alvo → Prioridade → Áudio → Feedback → Reinicialização.

Por exemplo, um sinal de um sistema de Incêndio e Gás pode precisar iniciar um tom de alarme, reproduzir uma instrução gravada em zonas selecionadas, interromper chamadas de menor prioridade, exibir o evento em uma posição de operador e permanecer ativo até que a condição de origem seja eliminada.

Os possíveis pontos de integração incluem:

• Sistemas de Incêndio e Gás

• Sistemas DCS e PLC

• SCADA

• Sistemas telefônicos industriais

• Plataformas SIP ou IP PBX

• Consoles de despacho

• Sistemas de radiocomunicação

• Plataformas CCTV

• Estações de chamada de emergência

• Software de gerenciamento de terceiros

O suporte a protocolos por si só não confirma que dois sistemas executarão o fluxo de trabalho necessário. O mapeamento de eventos, a prioridade, a direção da sinalização, a confirmação, o comportamento de reinicialização e o tratamento de falhas devem ser confirmados antes da compra.

Solução relacionada: Sistemas PAGA

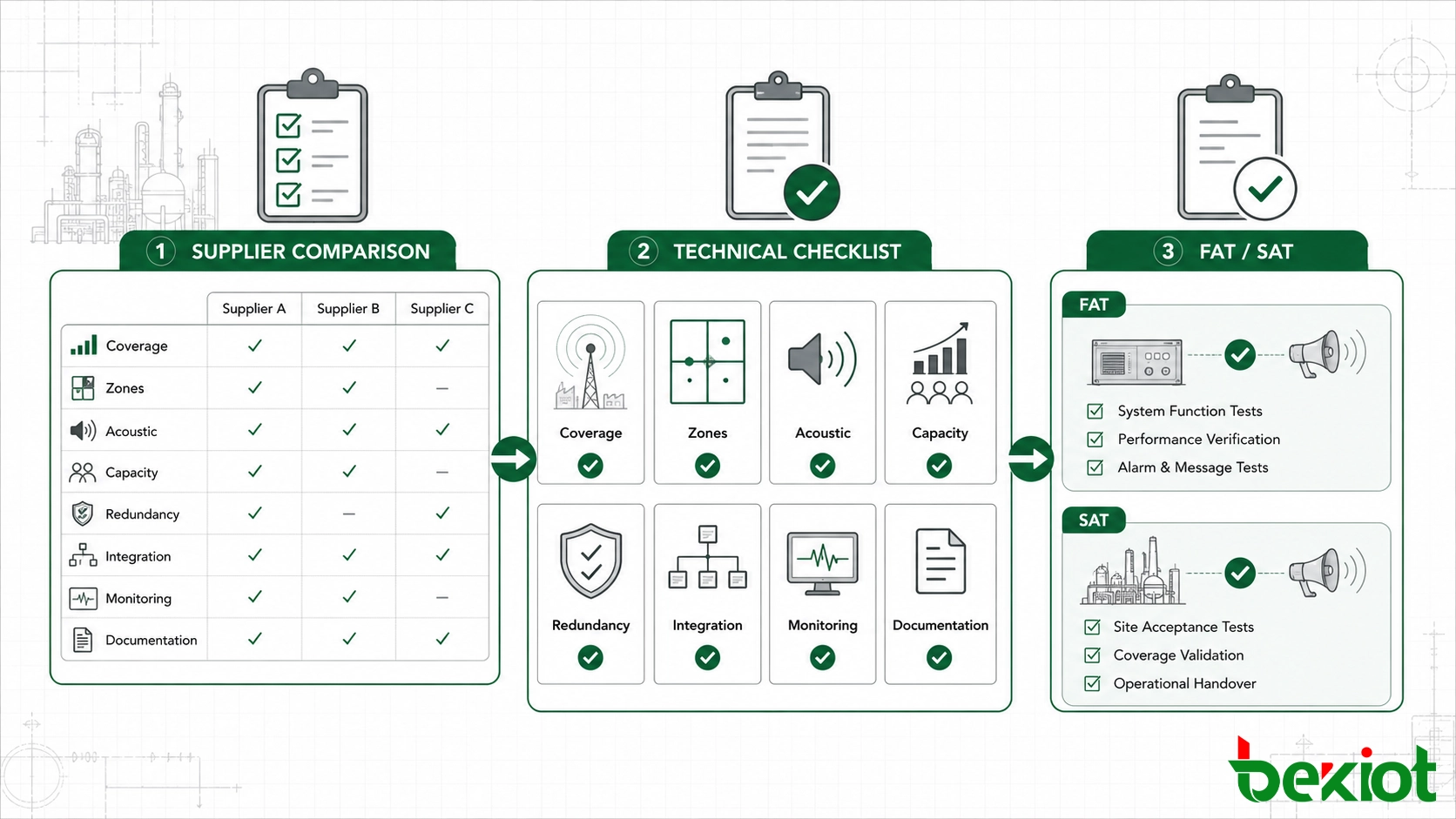

5. Compare Fornecedores e Defina Testes de Aceitação

Uma vez que os requisitos do local, zonas, projeto acústico, capacidade, comportamento em caso de falha e interfaces estejam documentados, a comparação de fornecedores se torna muito mais direta.

Cada proposta deve ser verificada em relação aos mesmos requisitos do projeto, e não ao número de recursos mostrados em um folheto de produto.

Não compare apenas o preço de compra

Um custo inicial de equipamento mais baixo pode ser compensado posteriormente por expansão difícil, longos tempos de recuperação de falhas, capacidade de reserva limitada, desenvolvimento caro de interfaces ou má disponibilidade de peças de reposição.

Para sistemas que devem operar por muitos anos, a avaliação do fornecedor também deve considerar:

• Backup e recuperação de configuração

• Diagnóstico remoto

• Substituição de módulos

• Expansão futura de zonas

• Suporte a software e firmware

• Disponibilidade de peças de reposição

• Treinamento de operadores e manutenção

• Documentação final do projeto

Escreva os requisitos de FAT e SAT antes de pedir

Os critérios de aceitação devem fazer parte da especificação, e não serem adicionados após a instalação.

Os testes de fábrica e em campo podem incluir:

• Chamada por zona individual

• Chamada por zonas agrupadas

• Transmissão de emergência em todo o local

• Prioridade e substituição de alarmes

• Ativação automática de alarmes

• Reprodução de mensagens gravadas

• Failover do controlador ou rede, quando necessário

• Operação do amplificador de reserva, quando necessário

• Falha de alimentação principal e operação de reserva

• Indicação de defeito na linha de alto-falantes

• Sequências de acionamento e reinicialização por terceiros

• Registro de eventos e falhas

• Medições de nível de pressão sonora

• Testes STI ou STIPA quando especificados

As medições reais no local são especialmente importantes em áreas onde o ruído, a reverberação ou obstruções físicas podem afetar a cobertura da fala. Um sistema que passa em uma verificação de configuração na sala de equipamentos pode ainda precisar de ajustes em campo antes de atender aos requisitos acústicos nas posições dos ouvintes.

Uma boa especificação PAGA não é uma longa lista de parâmetros de equipamento. Ela descreve como a comunicação deve funcionar no local, quais áreas precisam ser alcançadas, quanta capacidade do sistema é necessária, o que acontece durante uma falha, como os alarmes externos interagem com a plataforma e como o desempenho final será verificado.

Para projetos que também usam telefones industriais, consoles de despacho, rádio, comunicação SIP, interfones ou sistemas de chamada de emergência, essas conexões devem ser consideradas durante a etapa de seleção do PAGA, em vez de serem adicionadas após a arquitetura principal já estar definida.

A Becke Telecom fornece soluções PAGA e de comunicação industrial para ambientes industriais distribuídos. As configurações do sistema podem ser planejadas em torno das zonas do local, condições acústicas, fluxos de trabalho de alarme, requisitos de disponibilidade, infraestrutura de comunicação existente e expansão futura, em vez de depender de um pacote de equipamentos fixo.

Perguntas Frequentes

Quais informações devem ser preparadas antes de solicitar um orçamento PAGA?

Prepare o layout do local, as áreas operacionais, as informações de ruído de fundo, os requisitos de áreas perigosas, as zonas de chamada necessárias, os cenários de emergência, as localizações dos operadores, os sistemas de comunicação existentes, os requisitos de integração, os objetivos de disponibilidade e a expansão futura esperada. Essas entradas permitem que diferentes fornecedores desenvolvam propostas a partir da mesma base técnica.

Como a capacidade dos alto-falantes PAGA deve ser selecionada?

A seleção dos alto-falantes deve considerar o ruído de fundo, a distância de escuta, a posição de montagem, o padrão de cobertura, as condições ambientais e o desempenho de voz necessário em cada área. O cronograma final de alto-falantes fornece então a base para calcular a capacidade do amplificador.

Como a capacidade do amplificador PAGA é calculada?

Calcule a carga de alto-falantes conectada para cada circuito ou canal de amplificador e, em seguida, inclua a margem de engenharia, a capacidade de expansão e os requisitos de reserva definidos pelo projeto. A distribuição de cabos e os requisitos de transmissão simultânea também devem ser considerados.

Todo sistema PAGA precisa da mesma arquitetura de redundância?

Não. A redundância deve ser baseada na consequência da perda de um controlador, amplificador, caminho de rede, fonte de alimentação ou nó de campo. A especificação deve definir quais serviços precisam permanecer disponíveis após cada falha, em vez de aplicar uma arquitetura fixa a cada projeto.

O que deve ser incluído no teste de aceitação em campo do PAGA?

Os testes típicos incluem chamada por zona, substituição de emergência, ativação automática de alarmes, mensagens gravadas, interfaces com sistemas externos, supervisão de falhas, operação de reserva, registro de eventos e quaisquer medições acústicas necessárias, como SPL ou STIPA. O escopo exato dos testes deve corresponder à especificação do projeto.
