As redes de rádio privadas permanecem centrais para as operações em fábricas, aeroportos, portos, serviços públicos e outras instalações críticas. Sistemas baseados em DMR, PDT ou TETRA fornecem comunicação rápida por pressionar para falar (PTT), grupos de conversação controlados e cobertura dedicada para o pessoal de campo. Sua principal força é a voz operacional confiável, mas sua capacidade de suportar vídeo de banda larga, dados móveis e acesso em área ampla é frequentemente limitada.

A comunicação por pressão para falar sobre celular, comumente conhecida como PoC, adiciona cobertura via LTE, 5G ou Wi-Fi e pode suportar relatórios de localização, alertas de emergência, chamadas de vídeo e retorno de vídeo ao vivo. No entanto, a implantação de terminais PoC juntamente com um sistema de rádio privado existente não cria automaticamente interoperabilidade. Os dois ambientes usam identidades, estruturas de grupo, métodos de sinalização e caminhos de mídia diferentes.

Portanto, uma solução de integração prática requer mais do que um único gateway. Ela precisa de uma plataforma que controle chamadas e grupos, interfaces de rádio que exponham canais privados à rede IP, terminais de usuário adequados e regras claramente definidas para acesso a canais, prioridade de emergência e tratamento de falhas.

Por que as duas redes são mais fortes juntas

O rádio privado e o PoC resolvem problemas de comunicação diferentes. Um sistema de rádio privado é normalmente projetado para cobertura local previsível, chamadas de grupo rápidas e operação contínua sob condições controladas no local. É especialmente útil onde as equipes de campo precisam de comunicação half-duplex simples, imediata e disciplinada.

O PoC estende a comunicação para além da área de cobertura do rádio. Um supervisor pode se juntar a um grupo de outra instalação, um usuário móvel pode relatar um incidente por vídeo, e um despachante pode visualizar localizações de dispositivos em um mapa. Essas funções são valiosas para operações regionais, suporte remoto e coordenação multimídia.

A integração permite que cada rede mantenha seus pontos fortes. Os usuários de rádio existentes continuam operando seus rádios portáteis, móveis ou de base familiares, enquanto os usuários PoC obtêm acesso controlado a canais de rádio privados selecionados. O centro de despacho torna-se o ponto onde identidades, permissões, registros de chamadas e fluxos de trabalho operacionais são coordenados.

O objetivo não é transferir todos os recursos do PoC para a rede de rádio privada. Na maioria dos projetos, o serviço comum entre os dois lados é a voz e o controle PTT. A localização, vídeo, imagens e dados de aplicativos permanecem no lado de banda larga e são apresentados aos despachantes ou outros usuários PoC autorizados.

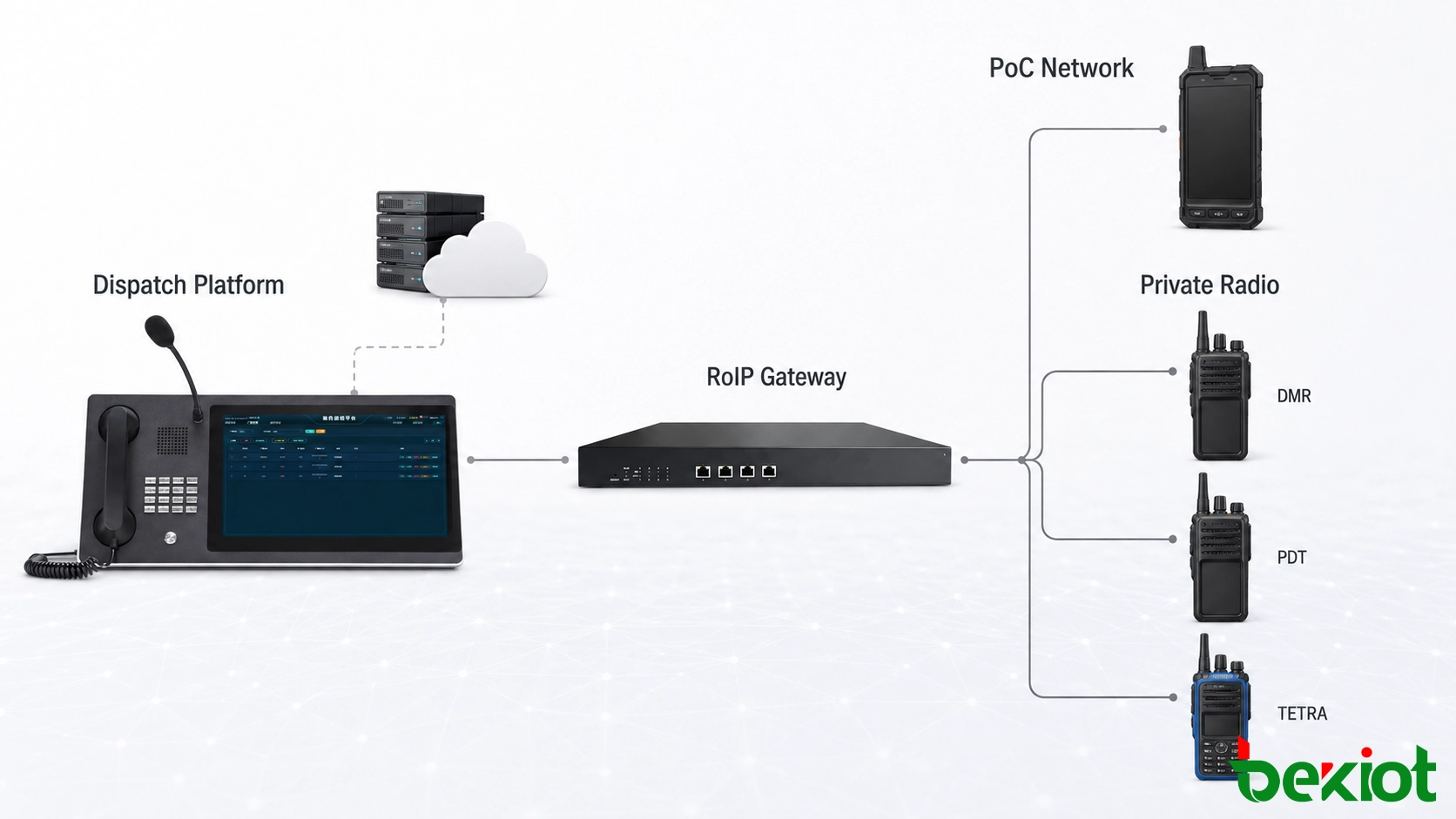

Os seis blocos de construção por trás da solução

1. Plataforma de comando e despacho

A plataforma central gerencia usuários, grupos, chamadas e permissões de comunicação. Pode ser instalada em um servidor local, em um data center privado ou em uma plataforma em nuvem, dependendo da disponibilidade necessária, política de segurança e condições de rede.

Suas funções principais normalmente incluem controle de chamadas SIP, comunicação em grupo PoC, despacho de voz, processamento de vídeo, exibição de localização baseada em GIS, instruções de incidentes, gravação de chamadas e logs operacionais. Também fornece o ponto de conexão para consoles de despacho, terminais móveis, telefones IP, gateways e aplicativos de terceiros compatíveis.

A plataforma deve separar as identidades dos usuários dos dispositivos físicos. Um despachante precisa entender nomes operacionais como "Grupo de Manutenção", "Segurança do Lado Aéreo" ou "Canal de Emergência", em vez de números de conectores de rádio e portas de gateway.

2. Gateway de interfuncionamento de rádio

O gateway de interfuncionamento de rádio conecta o ambiente de despacho IP ao sistema de rádio privado existente. No lado do rádio, ele pode se conectar a uma estação base, rádio móvel ou rádio portátil compatível por meio de interfaces de áudio, PTT, detecção de portadora e acessórios. No lado IP, ele se comunica com a plataforma por meio de SIP, RTP ou outro método de controle suportado.

Cada caminho de gateway representa um recurso de rádio controlável. Se quatro canais de rádio devem ser monitorados e transmitidos de forma independente ao mesmo tempo, o projeto normalmente requer quatro caminhos independentes no lado do rádio. O número de usuários portáteis que compartilham esses canais não determina a capacidade do gateway; o número necessário de conexões simultâneas de canal é que determina.

Uma conexão básica de gateway normalmente transporta áudio de rádio e controle PTT. A ID do rádio, sinalização de emergência, mensagens de texto, informações de GPS e seleção remota de canais exigem suporte de sinalização adicional ou uma interface direta com a infraestrutura de rádio. Essa limitação deve ser confirmada antes de finalizar a lista de equipamentos.

3. Terminais PoC e clientes móveis

O acesso PoC pode ser fornecido por meio de terminais portáteis robustos, smartphones, terminais veiculares ou clientes de software. Dependendo da plataforma, os usuários podem receber PTT em grupo, chamadas privadas, alarmes SOS, posicionamento, transmissão de imagens, chamadas de vídeo e retorno de vídeo ao vivo.

Os terminais podem usar cartões SIM gerenciados, assinaturas móveis públicas, LTE privado ou redes Wi-Fi aprovadas. Locais industriais e perigosos podem exigir dispositivos com proteção ambiental mais forte ou a certificação adequada para áreas classificadas.

A seleção do terminal deve seguir a tarefa do usuário. Um oficial de patrulha pode precisar de um botão PTT físico e relatório de localização, enquanto um supervisor pode precisar de um aplicativo móvel com mapas, vídeo e informações de incidentes. Usar o mesmo tipo de terminal para cada função pode aumentar os custos sem melhorar o fluxo de trabalho.

4. Gateway de acesso telefônico

Um gateway telefônico estende a comunicação de despacho para telefones analógicos, redes telefônicas públicas, números móveis ou a telefonia empresarial existente. Isso permite que um usuário telefônico autorizado alcance um grupo de rádio ou usuário PoC por meio de uma rota de chamada definida.

O tipo de gateway depende do ambiente telefônico existente. Ramais analógicos, linhas telefônicas externas, troncos digitais e troncos SIP exigem interfaces diferentes. A tradução de números e as permissões de chamada devem ser configuradas para que um usuário telefônico comum não possa transmitir acidentalmente em um canal de rádio restrito.

5. Telefones SIP e pontos de interfone

Os telefones IP fornecem uma posição de voz econômica para escritórios, salas de plantão e departamentos técnicos que não exigem um console de despacho completo. Os interfones SIP podem ser instalados em entradas, salas de equipamentos, instalações remotas ou pontos de emergência onde a chamada com um toque e a comunicação com viva-voz são mais adequadas.

Esses endpoints podem se comunicar com usuários PoC ou canais de rádio mapeados por meio da plataforma central. Um alarme de interfone SIP também pode criar um aviso de incidente para o despachante antes que a sessão de voz seja conectada.

6. Gateway de acesso a vídeo

Um gateway de acesso a vídeo torna os recursos de vigilância selecionados disponíveis para a plataforma de despacho. Ele pode conectar câmeras, gravadores de vídeo em rede ou plataformas de gerenciamento de vídeo por meio de protocolos suportados e converter seus fluxos em formatos que o aplicativo de comando possa exibir ou distribuir.

O acesso a vídeo é mais útil quando associado a um objeto operacional. Um usuário PoC, um ponto de interfone, uma entrada de alarme ou um canal de rádio podem ser vinculados a câmeras próximas. Quando ocorre um evento, o despachante pode abrir a visualização relevante em vez de procurar em um sistema de vigilância separado.

Como as chamadas e os dados se movem pelo sistema

Uma chamada de rádio privado para PoC começa quando o rádio conectado recebe tráfego de seu canal de RF. O gateway detecta o estado de recepção, captura o áudio e o envia para a plataforma de despacho. A plataforma então distribui o áudio para o grupo PoC autorizado, a posição de despacho ou o serviço de gravação.

Na direção oposta, um usuário PoC solicita permissão para falar. Após a plataforma verificar a função do usuário e a disponibilidade do canal mapeado, ela envia o áudio e a solicitação de transmissão para o gateway apropriado. O gateway ativa o PTT no rádio conectado e entrega o áudio à rede de rádio privada.

O acesso telefônico segue uma rota de chamada controlada. Um usuário de telefone ou SIP disca um número atribuído, e a plataforma mapeia esse número para um grupo PoC ou recurso de rádio. O tráfego de rádio recebido pode ser enviado de volta pela mesma sessão, sujeito ao controle half-duplex.

Os dados de vídeo, posicionamento e SOS seguem um caminho diferente. Esses serviços são normalmente recebidos diretamente de terminais PoC, plataformas de vigilância ou interfaces de aplicativos. A plataforma de despacho os correlaciona com a sessão de voz, mas o gateway RoIP não transporta automaticamente esses serviços de banda larga para um canal de rádio de banda estreita.

Decisões que devem ser tomadas antes da seleção do equipamento

Definir o limite de integração

A primeira decisão é se o projeto precisa apenas de interoperabilidade de voz ou de um controle de rádio mais profundo. A voz e o PTT podem frequentemente ser implementados por meio de uma interface de acessórios de rádio. A exibição de IDs de rádio individuais, estados de emergência, localizações ou mensagens de texto pode exigir um protocolo de controle suportado ou integração com o controlador da rede de rádio.

Contar recursos de rádio independentes

A quantidade de gateways deve ser calculada a partir dos requisitos de canais simultâneos. Um canal compartilhado usado por centenas de rádios pode precisar apenas de um caminho de gateway, enquanto um projeto menor com vários canais operados independentemente pode precisar de múltiplos caminhos.

O projeto deve identificar quais canais exigem monitoramento, quais exigem transmissão bidirecional e quais podem ser temporariamente interligados durante um incidente. A interligação permanente de grupos não relacionados pode criar tráfego de rádio desnecessário e dificultar o controle operacional.

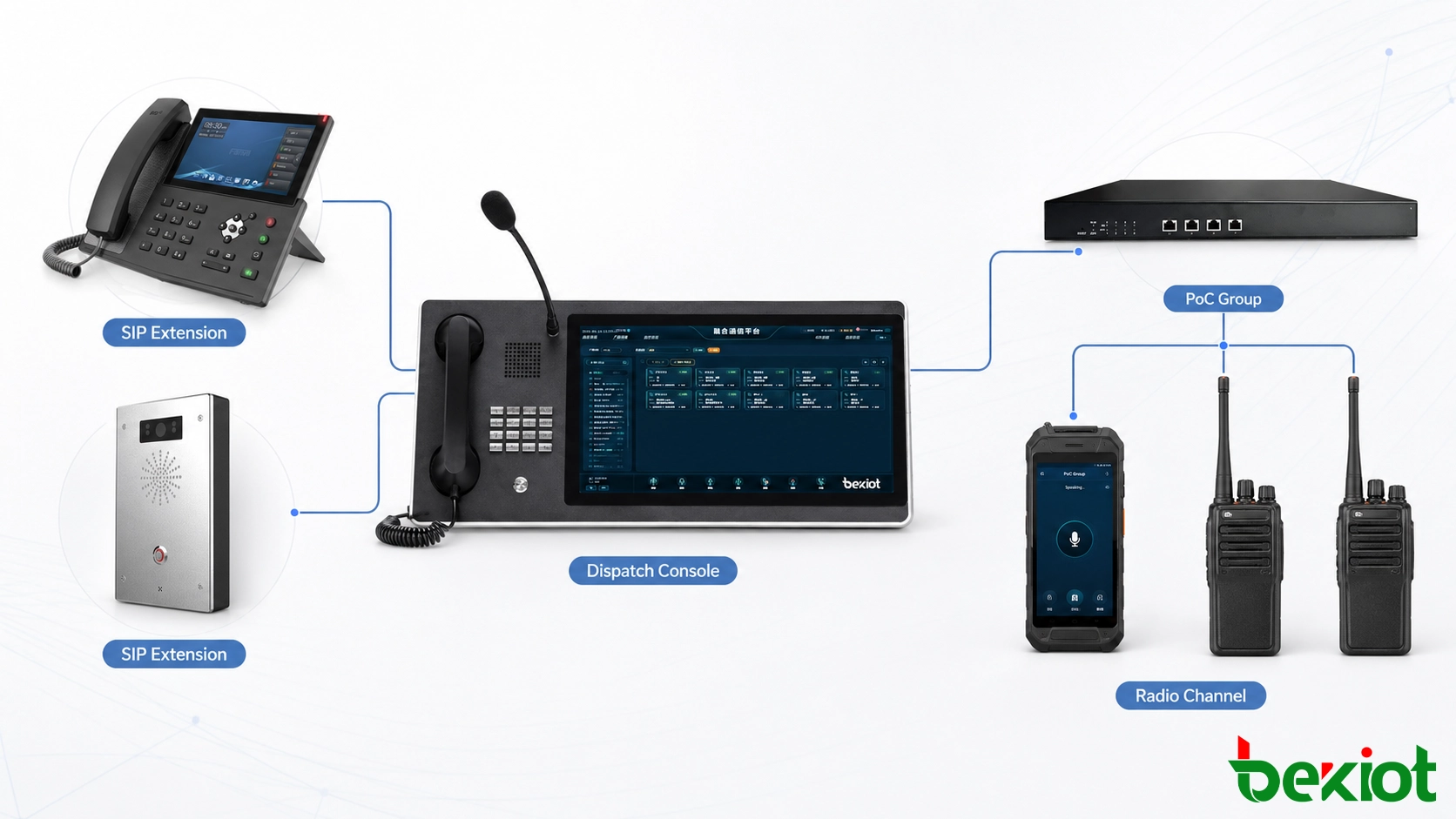

Criar um plano de mapeamento consistente

Grupos PoC, ramais SIP, portas de gateway e canais de rádio privados usam diferentes estruturas de nomenclatura. Um plano de mapeamento por escrito deve associar cada recurso a um departamento, localização, propósito operacional e nível de permissão.

Coordenar PTT e permissão de fala

Os canais de rádio privados são geralmente half-duplex, portanto apenas uma parte deve transmitir por vez. A integração deve definir como a plataforma detecta um canal ocupado, quanto tempo o gateway espera antes de enviar áudio e qual usuário tem prioridade quando várias solicitações de transmissão chegam juntas.

O temporizador do PTT deve ser testado com o equipamento de rádio real. Se o áudio começar antes de o transmissor estar pronto, as primeiras palavras podem ser cortadas. Se o atraso de liberação for muito longo, o canal permanece ocupado após o usuário terminar de falar.

Verificar a rede e o processamento de mídia

Um registro SIP bem-sucedido não prova que o caminho de áudio completo funciona. As políticas de roteamento, firewall e NAT também devem permitir o tráfego de mídia entre a plataforma, os gateways e os usuários remotos. A seleção do codec deve minimizar a transcodificação desnecessária, especialmente quando o áudio de rádio já tem largura de banda restrita.

Para usuários PoC, a cobertura móvel deve ser avaliada ao longo das rotas de trabalho reais, em vez de apenas em pontos de teste fixos. A cobertura em porões, oficinas, áreas de carga e veículos em movimento pode diferir significativamente das medições de rede externas.

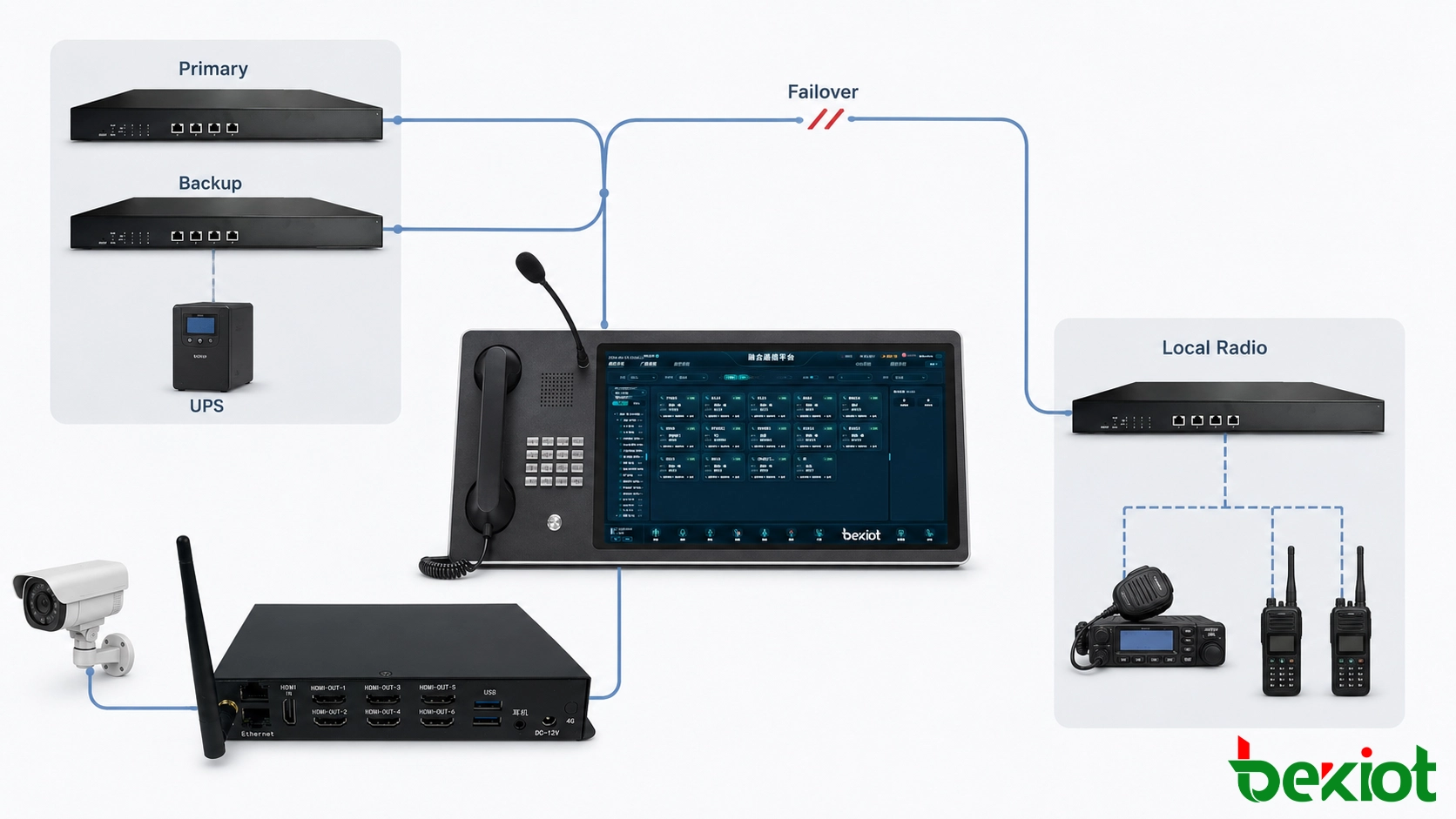

Manter o serviço disponível e controlado

As redes públicas e privadas devem se complementar sem criar um novo ponto único de falha. Se a plataforma PoC ou a conexão IP de longa distância ficar indisponível, a rede de rádio privada original deve continuar suportando seus usuários de rádio locais sempre que possível.

Implantações críticas podem usar servidores redundantes, energia de backup, caminhos de rede duplos e posições de despacho secundárias. Locais remotos também podem manter a operação de rádio local enquanto a conexão com a plataforma central estiver interrompida. O comportamento de fallback exigido deve ser documentado antes da implantação, pois afeta o posicionamento do servidor, o projeto do gateway e a topologia de rede.

Os controles de segurança devem separar os recursos de voz por função e local. As interfaces de gerenciamento devem usar acesso administrativo restrito, e o tráfego de sinalização, mídia e gerenciamento de dispositivos deve ser isolado quando prático. Plataformas hospedadas em nuvem não devem expor os gateways de rádio diretamente à Internet pública.

A escalabilidade deve ser planejada em termos de usuários, chamadas simultâneas, canais de rádio, capacidade de gravação, fluxos de vídeo e número de locais. Esses recursos crescem em taxas diferentes. Adicionar mais usuários PoC pode exigir apenas capacidade da plataforma, enquanto adicionar canais de rádio controlados independentemente requer interfaces adicionais no lado do rádio.

Comissionamento do fluxo de trabalho completo

Os testes de aceitação devem seguir caminhos de comunicação reais, em vez de testar cada dispositivo separadamente. A equipe do projeto deve confirmar que os usuários podem alcançar o grupo correto, que os nomes dos canais são claros e que as permissões impedem monitoramento ou transmissão não autorizados.

• Testar a voz de rádio para PoC e de PoC para rádio em ambas as direções.

• Verificar a detecção de canal ocupado e solicitações PTT simultâneas.

• Verificar o início e o fim de cada transmissão para detectar áudio cortado.

• Confirmar o roteamento de chamadas de telefone para rádio e de endpoint SIP.

• Verificar o processamento de SOS, localização e vídeo no lado de banda larga.

• Testar o tempo de gravação, os rótulos dos canais e a identificação do operador.

• Interromper as conexões WAN, servidor e gateway e observar a recuperação.

• Repetir os testes sob ruído de fundo realista e carga de rede.

O sistema final deve ser aceito como um fluxo de trabalho operacional: um evento é relatado, o despachante correto é notificado, o recurso de voz apropriado é selecionado, o pessoal de campo recebe a instrução, as informações multimídia são exibidas quando disponíveis, e o registro de comunicação pode ser revisado posteriormente.

Perguntas frequentes

Conectar um sistema de rádio privado ao PoC altera suas frequências licenciadas?

Não. O gateway fornece um caminho de acesso adicional ao equipamento de rádio existente, mas não altera as frequências de rádio, as condições de licenciamento, a potência do transmissor ou as obrigações de gerenciamento de espectro da rede privada.

Um serviço PoC hospedado fornecido por uma operadora móvel pode ser integrado?

Depende das interfaces fornecidas pelo serviço. Uma plataforma hospedada pode suportar SIP, uma API ou uma conexão de despacho aprovada, enquanto alguns serviços fechados não fornecem nenhum caminho de integração externa. Isso deve ser confirmado com o provedor de serviços antes de escolher a arquitetura do gateway.

Vídeo e informações de localização podem ser exibidos em rádios privados legados?

Normalmente não. Os rádios de banda estreita legados geralmente continuam recebendo voz por meio de seu canal de rádio existente. Vídeo, GIS e informações detalhadas de localização são exibidos em consoles de despacho, terminais PoC ou outros clientes de banda larga que suportam esses serviços.

Que documentação deve ser entregue após o comissionamento?

O pacote de entrega deve incluir o mapa de canais final, o plano de numeração SIP, as definições de cabos de rádio, a matriz de permissões, o endereçamento de rede, o procedimento de backup e recuperação, a política de contas de administrador, os registros de configuração e os resultados dos testes de aceitação assinados.

Quem deve manter os nomes dos grupos e as permissões de comunicação?

A propriedade operacional deve permanecer com a organização que usa o sistema. Os administradores técnicos podem aplicar a configuração, mas os nomes dos departamentos, o acesso de emergência, as permissões de monitoramento e as regras de comunicação entre grupos devem ser aprovados pelos gerentes operacionais responsáveis.
