Dois sistemas PAGA podem fornecer funções de paginação e alarme geral quase idênticas, utilizando arquiteturas físicas muito diferentes.

Num projeto, os controladores, amplificadores e equipamentos de interface podem estar todos instalados numa sala de comunicações central. Noutro, o controlo permanece centralizado, mas a amplificação é distribuída por várias áreas de processo, edifícios ou estações remotas.

A escolha afeta muito mais do que a localização dos equipamentos. Influencia o comprimento do cabo dos altifalantes, a dependência da rede, o isolamento de falhas, os requisitos da sala de equipamentos, o acesso à manutenção e a expansão futura.

Para uma instalação compacta, a amplificação centralizada pode ser a solução mais simples. À medida que um local se torna maior ou geograficamente mais disperso, a arquitetura distribuída ou híbrida torna-se frequentemente mais prática.

Sistemas PAGASolução relacionada:

1. O que a arquitetura de sistemas PAGA define?

A arquitetura de sistemas PAGA define como o controlo, o encaminhamento de áudio, a amplificação e os circuitos de altifalantes de campo são organizados numa instalação.

Um caminho de áudio simplificado pode ser representado como:

Fonte de paginação ou alarme → Controlador PAGA → Encaminhamento de áudio → Amplificador → Circuito de altifalantes → Altifalantes

A principal questão arquitetónica é onde estas funções devem ser localizadas.

Um design centralizado mantém a maioria dos equipamentos ativos num local e distribui o áudio amplificado para o campo. Um design distribuído desloca funções selecionadas, especialmente a amplificação, para mais perto das áreas que servem. Um design híbrido combina ambas as abordagens.

A escolha correta normalmente depende da disposição física do local, em vez do número de funções PAGA necessárias.

Um único edifício de produção pode ter percursos de cabo relativamente curtos e apenas algumas zonas de paginação. Uma refinaria, mina, instalação de transporte ou grande projeto energético pode ter áreas de comunicação separadas por centenas ou mesmo milhares de metros.

Usar a mesma disposição física para ambos os tipos de instalações pode levar a cablagens desnecessárias, expansão difícil ou dependência excessiva de uma única localização de equipamento.

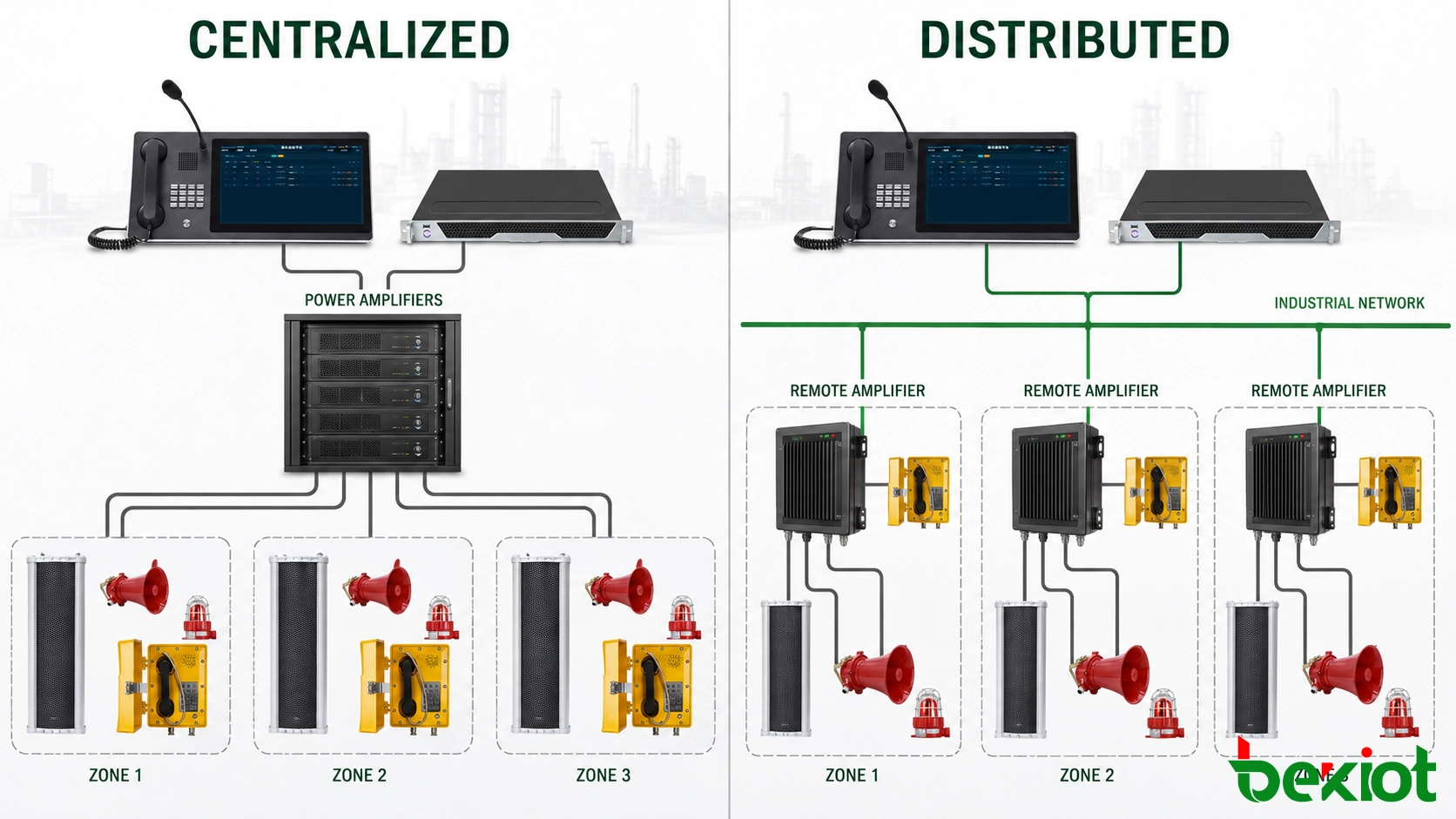

2. Como funciona uma arquitetura PAGA centralizada?

Num sistema PAGA centralizado, o controlador principal, os equipamentos de processamento de áudio, as interfaces e os amplificadores de potência são normalmente instalados em conjunto numa sala de equipamentos central.

Os circuitos de altifalantes vão então dos racks de amplificadores centrais para os altifalantes em toda a instalação.

A estrutura básica é:

Equipamentos de controlo central → Racks de amplificadores centrais → Circuitos de altifalantes de campo → Altifalantes

Equipamentos centralizados simplificam a manutenção

Uma das principais vantagens é que a maioria dos equipamentos ativos está concentrada num local protegido.

Os técnicos podem inspecionar controladores, amplificadores, fontes de alimentação e módulos de interface sem se deslocarem entre vários armários remotos. A substituição de equipamentos e a manutenção de rotina também podem ser mais fáceis porque o hardware principal está instalado na mesma sala.

Para locais relativamente compactos, esta disposição pode ser tanto prática como económica.

A arquitetura centralizada é frequentemente adequada quando:

• A instalação ocupa uma área relativamente compacta

• As distâncias dos cabos dos altifalantes permanecem geríveis

• O número de zonas remotas é limitado

• Está disponível uma sala de comunicações segura

• A maioria das áreas é acessível através de percursos de cabo práticos

Os percursos de cabo longos são a principal limitação

As desvantagens tornam-se mais notáveis à medida que a instalação se expande.

Se uma área remota necessitar de vários circuitos de altifalantes, cada circuito pode ter de percorrer essa área de volta à sala de amplificadores central. Isso pode aumentar a quantidade de cabo instalado em valas, bandejas de cabos e rotas de distribuição.

A expansão também pode tornar-se menos conveniente. Adicionar uma nova zona de paginação na periferia da instalação pode exigir outro percurso de cabo longo, mesmo quando já existe infraestrutura de comunicação nas proximidades.

A centralização também significa que uma quantidade relativamente grande de equipamentos pode depender da mesma sala, rack ou infraestrutura de suporte.

Isso não torna automaticamente um sistema PAGA centralizado não fiável. Significa que o impacto de falhas dos equipamentos centrais, fontes de alimentação e percursos de cabo partilhados deve ser avaliado cuidadosamente.

3. Como funciona uma arquitetura PAGA distribuída?

Uma arquitetura PAGA distribuída separa o controlo geral do sistema da amplificação a nível de campo.

O controlador PAGA principal pode permanecer na sala de controlo central, enquanto os racks de amplificadores remotos ou nós de áudio são instalados mais perto das áreas que servem.

A estrutura básica torna-se:

Controlador PAGA central → Rede de comunicações do local → Nó remoto → Amplificador local → Circuitos de altifalantes locais

Em vez de transportar cada circuito de altifalante amplificado por longa distância, a informação de áudio e controlo pode viajar através da rede de comunicações do local antes de ser amplificada perto da área de destino.

A amplificação remota pode encurtar os percursos dos cabos dos altifalantes

Considere uma central de tanques ou área de carregamento localizada longe do edifício de controlo principal.

Com amplificação centralizada, vários circuitos de altifalantes podem ter de percorrer todo o caminho de volta à sala de equipamentos principal.

Com um design distribuído, um nó amplificador pode ser instalado mais perto dessa área. A ligação de longa distância é gerida através da rede de comunicações, enquanto circuitos de altifalantes locais mais curtos ligam o amplificador remoto aos altifalantes próximos.

Isso pode reduzir a concentração de cabos longos de altifalantes e tornar a distribuição física do sistema mais fácil de gerir.

As zonas físicas podem seguir a disposição real do local

A arquitetura distribuída é particularmente útil quando uma instalação contém áreas operacionais claramente separadas.

Por exemplo:

• Área de produção principal

• Central de tanques

• Fábrica de utilidades

• Área de armazém

• Edifício administrativo

• Terminal de carregamento remoto

Em vez de devolver cada circuito de altifalante a uma localização, as áreas selecionadas podem ter os seus próprios recursos de amplificação, permanecendo sob o mesmo sistema de controlo PAGA.

Isso também pode melhorar o isolamento de falhas. Uma falha que afete um nó amplificador remoto não precisa necessariamente de interromper zonas de paginação não relacionadas noutro local do site.

A rede de comunicações torna-se parte do design PAGA

Os equipamentos distribuídos ainda têm de operar como um sistema coordenado.

As permissões de paginação, prioridades de alarme, seleção de zonas, mensagens gravadas e estado do sistema devem ser consistentes em todos os nós.

Por essa razão, a rede que liga os equipamentos PAGA centrais e remotos passa a fazer parte do design de disponibilidade geral.

A topologia de rede, a localização dos comutadores, os percursos de comunicação e a disponibilidade de energia devem, portanto, ser considerados em conjunto com os próprios equipamentos PAGA.

Uma arquitetura distribuída pode reduzir a cablagem de campo longa, mas não deve simplesmente transferir toda a dependência do sistema dos cabos dos altifalantes para um único percurso de rede não protegido.

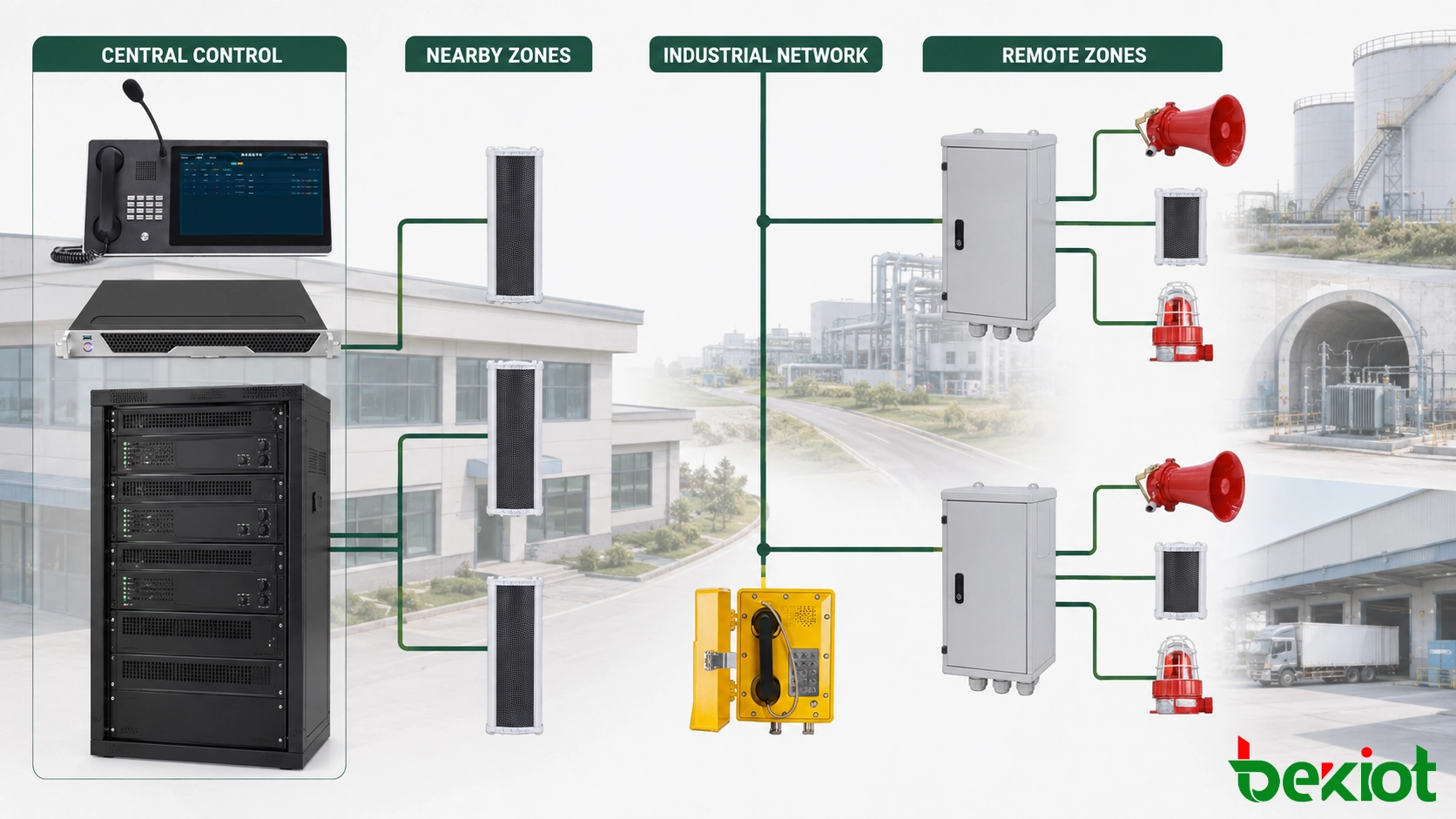

4. Quando é que uma arquitetura PAGA híbrida faz mais sentido?

Muitas instalações industriais não se enquadram perfeitamente num modelo puramente centralizado ou puramente distribuído.

Uma arquitetura híbrida permite que o sistema utilize equipamentos centralizados onde as distâncias dos cabos são curtas, enquanto instala nós amplificadores remotos para áreas distantes.

Por exemplo, a sala de controlo principal pode conter o controlador PAGA, as consolas de operador, as interfaces do sistema e os amplificadores que servem edifícios próximos.

As unidades de processo remotas, túneis, subestações ou áreas de carregamento podem então usar nós amplificadores ligados à rede.

A arquitetura torna-se:

Controlo PAGA central → Amplificação central para zonas próximas + Amplificação remota para zonas distantes

Esta disposição permite que a localização dos equipamentos siga a geografia real da instalação.

Instalações industriais compactas

Quando os edifícios e áreas exteriores estão próximos da sala de equipamentos principal, a amplificação centralizada pode continuar a ser a abordagem mais direta.

Túneis longos e locais lineares

Para túneis, ferrovias e outros ambientes lineares longos, distribuir a amplificação em locais selecionados pode evitar que grandes quantidades de circuitos de altifalantes sejam devolvidas a um ponto central.

Grandes instalações de processo

Uma refinaria ou grande planta industrial pode usar amplificação central para o edifício de controlo principal e áreas de processo próximas, enquanto instala nós remotos para centrais de tanques, utilidades ou outras zonas distantes.

Nestes projetos, a distância física torna-se frequentemente um fator de design mais útil do que simplesmente contar o número de zonas de paginação.

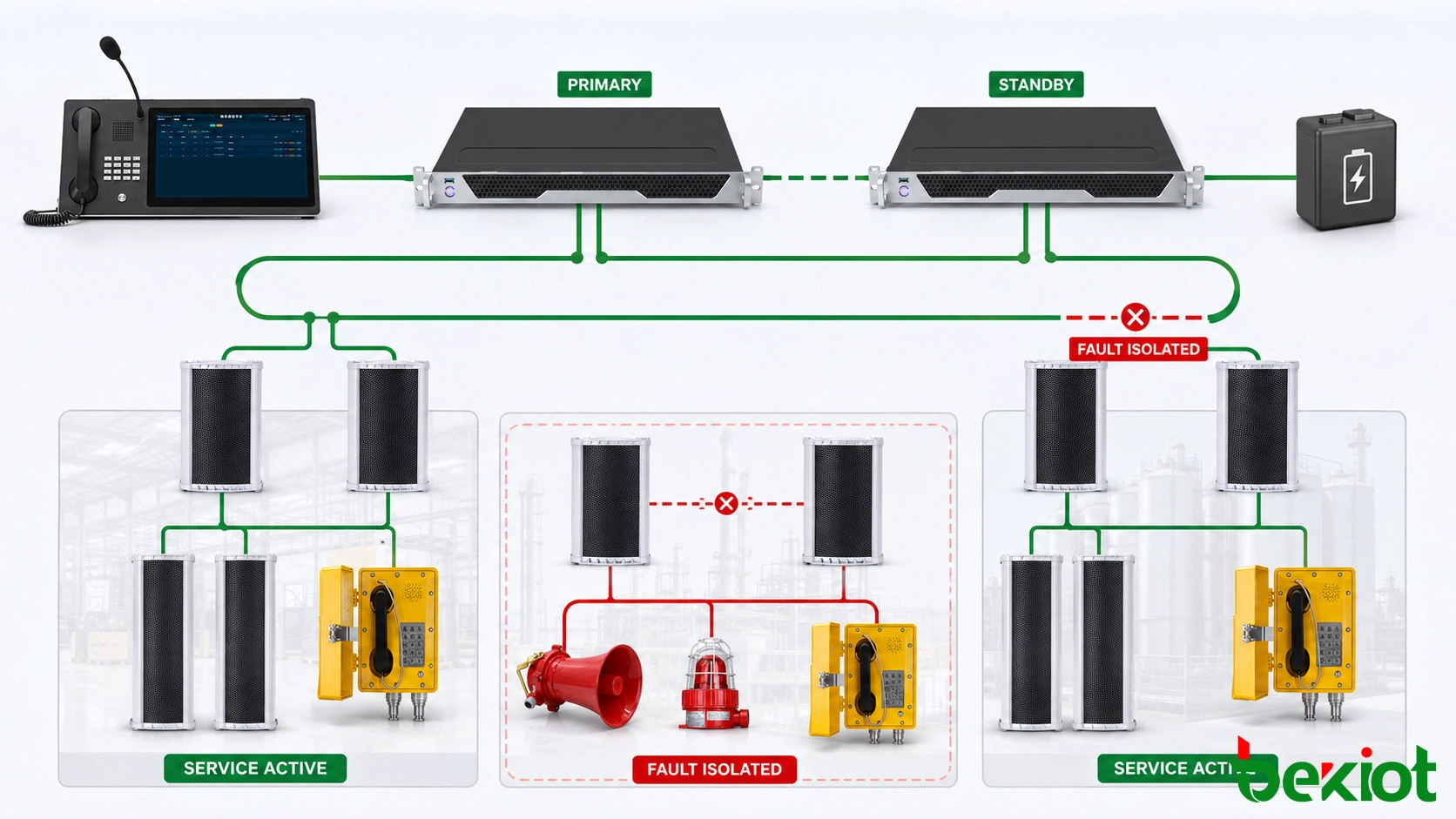

5. Como a arquitetura afeta a redundância e o isolamento de falhas no PAGA?

A redundância PAGA não deve ser considerada separadamente da arquitetura do sistema.

Antes de decidir onde é necessário equipamento redundante, o projeto deve primeiro identificar o que pode falhar e quanto da instalação seria afetado.

Falha do controlador

Se um controlador não estiver disponível, o design deve definir quais funções de paginação e alarme devem continuar e se outro caminho de controlo assume.

Falha do amplificador

Uma falha do amplificador deve ser avaliada de acordo com as zonas de comunicação que serve. Quando exigido pelo projeto, pode ser fornecida amplificação de reserva ou caminhos de áudio alternativos para reduzir a interrupção do serviço.

Falha de rede

A resiliência da rede torna-se particularmente importante quando os nós PAGA remotos dependem de comunicação IP ou Ethernet.

Se várias áreas remotas partilharem um único caminho de comunicação, uma única falha de rede pode afetar múltiplas zonas. Podem, portanto, ser necessários caminhos alternativos ou redundância de rede adequada, dependendo do objetivo de disponibilidade do projeto.

Falha do nó remoto

A arquitetura distribuída pode ajudar a reduzir o impacto físico de algumas falhas, porque diferentes áreas usam equipamentos separados.

No entanto, este benefício depende de como os nós remotos estão organizados. Um nó remoto não deve tornar-se desnecessariamente uma dependência comum para várias áreas não relacionadas.

Falha de alimentação

As localizações dos amplificadores remotos também precisam de uma estratégia de alimentação adequada.

Mover a amplificação para mais perto do campo oferece pouca vantagem se o armário remoto perder energia durante o evento em que a paginação é mais importante. Os requisitos de alimentação de reserva devem, portanto, ser considerados tanto para equipamentos centrais como remotos.

Falha do circuito de altifalantes

A supervisão das linhas de altifalantes também deve seguir a arquitetura física.

Em caso de circuito aberto, curto-circuito ou outra falha de campo, o pessoal de manutenção deve ser capaz de identificar a zona física ou o circuito de altifalantes afetado sem procurar numa secção desnecessariamente grande do sistema.

Por esta razão, uma pergunta de redundância mais útil não é simplesmente:

"O sistema PAGA tem equipamentos redundantes?"

Uma melhor pergunta de engenharia é:

"Se este controlador, amplificador, ligação de rede, fonte de alimentação ou circuito de altifalantes falhar, que zonas de paginação permanecem disponíveis?"

Isso liga a redundância diretamente ao impacto operacional real de uma falha.

Para um planeamento de projeto mais amplo que cubra capacidade, interfaces, requisitos ambientais e especificações do sistema, consulte Como selecionar um sistema PAGA.

6. Perguntas frequentes sobre arquitetura de sistemas PAGA

A arquitetura PAGA centralizada ou distribuída é melhor?

Nenhuma arquitetura é universalmente melhor. Os sistemas centralizados são frequentemente práticos para instalações compactas com distâncias de cabo geríveis. Os sistemas distribuídos tornam-se mais atrativos quando edifícios, áreas de processo ou zonas de comunicação estão amplamente separados. Grandes projetos usam frequentemente uma combinação de ambas.

Quando devem ser considerados amplificadores PAGA remotos?

Vale a pena considerar a amplificação remota quando um grande número de altifalantes está localizado longe da sala de equipamentos principal. Instalar amplificadores mais perto dessas zonas pode reduzir os percursos longos dos cabos dos altifalantes e simplificar a distribuição local de campo.

Um sistema PAGA pode usar amplificadores centrais e remotos simultaneamente?

Sim. Esta é uma abordagem híbrida comum. As zonas de paginação próximas podem usar amplificadores na sala de equipamentos principal, enquanto as zonas distantes usam amplificadores remotos ligados à rede. Ambos permanecem sob o mesmo controlo do sistema e lógica de prioridade de alarme.

Um sistema PAGA distribuído precisa de uma rede IP?

Muitos sistemas PAGA distribuídos modernos usam comunicação IP ou Ethernet entre equipamentos centrais e remotos. O método de transporte exato depende da plataforma, mas a rede deve ser tratada como parte do design de disponibilidade do sistema, e não como uma camada de infraestrutura não relacionada.

A arquitetura distribuída fornece automaticamente redundância?

Não. A distribuição e a redundância abordam diferentes questões de design. Os equipamentos distribuídos podem reduzir a concentração física e ajudar a isolar algumas falhas, mas os controladores, redes, amplificadores, fontes de alimentação e circuitos de campo ainda requerem uma estratégia de redundância adequada.

A arquitetura PAGA mais adequada é aquela que segue o local físico em vez de forçar cada zona de paginação a voltar a uma única sala de equipamentos.

Para uma instalação compacta, a amplificação centralizada pode proporcionar a instalação mais simples. Para um local geograficamente disperso, os nós remotos podem reduzir a concentração de cabos e criar limites de falhas físicos mais claros. Quando ambas as condições existem no mesmo projeto, uma arquitetura híbrida é frequentemente a solução mais prática.

Antes de finalizar a arquitetura, o design deve deixar claros três pontos: onde estão localizados os principais recursos de comunicação, o que acontece quando cada parte crítica falha e com que facilidade novas zonas de paginação podem ser adicionadas no futuro.
