As redes de rádio são frequentemente construídas em momentos diferentes e para diferentes equipes operacionais. A segurança pode usar rádios UHF convencionais, a manutenção pode trabalhar em uma rede DMR, o pessoal de campo pode depender de um serviço de push-to-talk em rede pública, enquanto a sala de controle opera através de telefones SIP e software de despacho. Embora cada sistema funcione de forma independente, os usuários não podem se comunicar entre eles sem uma camada de integração.

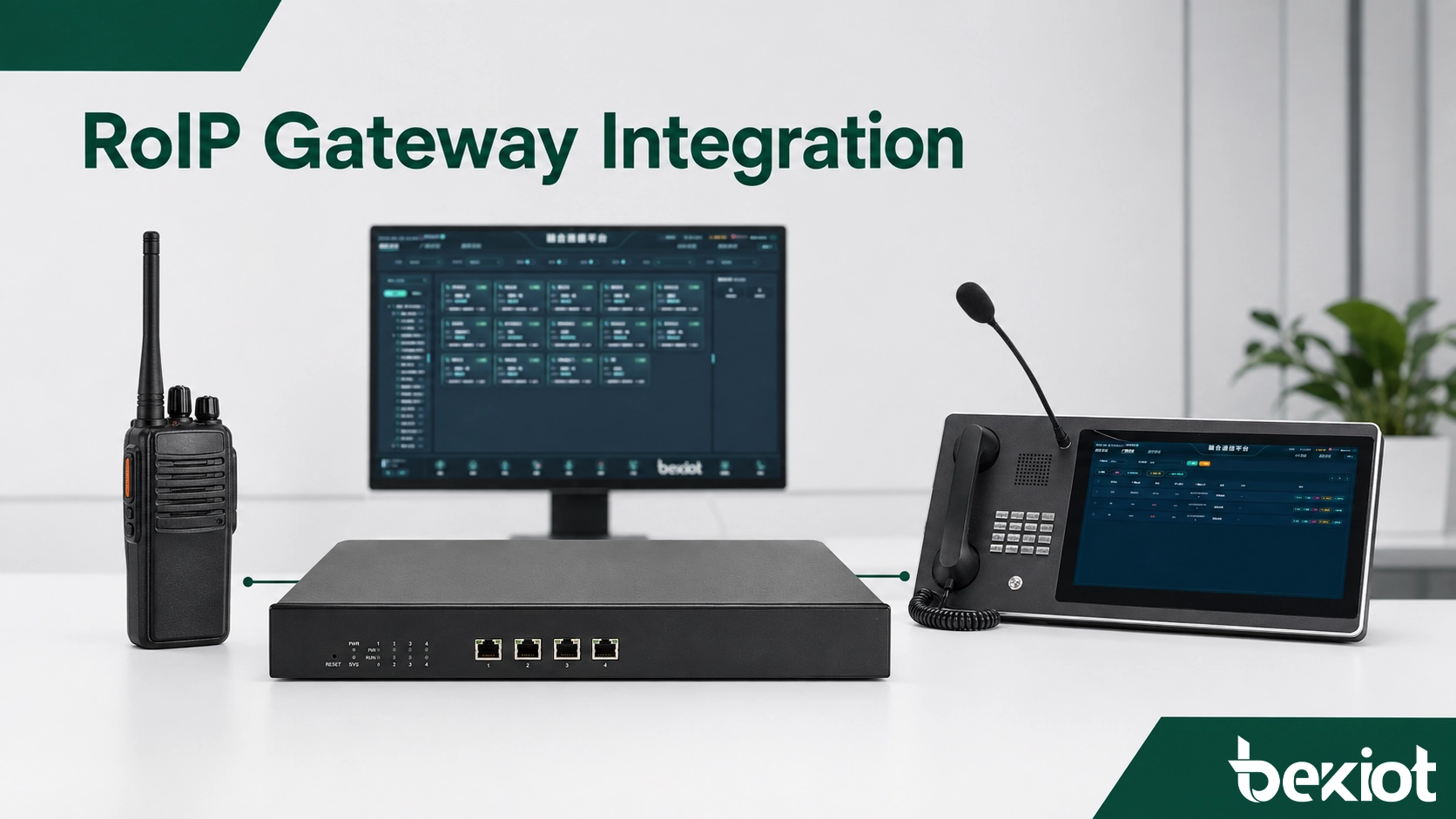

Um gateway Radio over IP fornece essa conexão. Ele liga um rádio ou estação base a uma rede IP, converte o áudio do rádio e o controle de push-to-talk em comunicação baseada em rede e torna o canal de rádio disponível para servidores SIP, consoles de despacho, sistemas de gravação e operadores remotos. Esta abordagem estende a vida útil da infraestrutura de rádio existente sem exigir a substituição de cada rede de rádio.

O gateway não substitui a rede RF em si. Frequências, repetidores, antenas e cobertura de rádio permanecem sob o controle da infraestrutura de rádio existente. O RoIP estende o acesso a esses recursos e fornece um caminho de comunicação comum para sistemas que foram originalmente projetados para operar separadamente.

Por que as redes de rádio precisam de uma camada de integração

Os sistemas de rádio são projetados em torno de diferentes frequências, estruturas de canal, métodos de sinalização e protocolos de fornecedores. Um rádio analógico convencional não pode se comunicar diretamente com uma rede DMR, PDT ou TETRA. A diferença se torna ainda maior quando um sistema de rádio privado deve trocar voz com telefonia SIP ou uma plataforma de push-to-talk celular.

Desenvolver uma interface nativa para cada protocolo de rádio pode ser caro e difícil de manter. Pode exigir acesso a sinalização proprietária, kits de desenvolvimento de software e conhecimento detalhado da rede de rádio. Alterações na plataforma de rádio também podem afetar a integração.

Um gateway RoIP adota uma abordagem mais prática. Ele se conecta a um rádio compatível, unidade móvel ou estação base e usa esse rádio como ponto de acesso ao canal. O gateway transporta o áudio e o estado do PTT através da rede IP, permitindo que o canal seja usado por operadores e aplicações em outros locais.

Como a conexão do lado do rádio é amplamente independente da tecnologia de interface aérea, o mesmo método de integração pode ser aplicado a rádios convencionais, sistemas digitais trunking, rádios de aviação, rádios marítimos e equipamentos de comunicação HF, desde que interfaces de áudio e PTT adequadas estejam disponíveis.

Dependendo da interface de rádio, o gateway também pode monitorar sinais de portadora operada por relé, squelch ou canal ocupado. Essas entradas ajudam a distinguir o tráfego de rádio válido do ruído de fundo e impedem que um usuário IP transmita enquanto o canal de rádio já está ocupado. Quando tais sinais não estão disponíveis, a detecção de atividade de voz pode ser usada, embora normalmente exija um ajuste mais cuidadoso em ambientes de rádio ruidosos.

Funções principais disponíveis para operadores e aplicações

Conversão de áudio de rádio e PTT

O gateway recebe o áudio do rádio conectado, converte-o em um fluxo de áudio IP e o envia para os pontos finais autorizados. Na direção oposta, o áudio de um despachante ou usuário SIP é entregue ao rádio enquanto o gateway ativa o transmissor através do controle de push-to-talk.

O manuseio do PTT é particularmente importante porque a comunicação por rádio é normalmente half-duplex. A integração deve controlar quando um canal está transmitindo, quando está recebendo e quando outro usuário já detém o canal. O temporizador de PTT mal coordenado pode cortar o início de uma mensagem ou fazer com que dois sistemas transmitam ao mesmo tempo.

Em uma implantação projetada, a ativação do PTT, a preparação do transmissor e a transmissão de áudio são tratadas como uma sequência temporizada. Um curto período de preâmbulo pode ser necessário antes do envio da fala, enquanto o atraso de liberação deve ser longo o suficiente para transportar o final da mensagem sem manter o canal desnecessariamente ocupado. Esses valores devem ser testados com os rádios reais em vez de copiados de uma configuração genérica.

Comunicação baseada em SIP

O suporte a SIP permite que um canal de rádio apareça como um recurso de comunicação dentro de um PBX IP, uma plataforma de comunicações unificadas ou um sistema de despacho. Dependendo do projeto do sistema, um operador pode chamar um canal de rádio, colocá-lo em um grupo de conversação, incluí-lo em uma conferência ou monitorá-lo a partir de um console de despacho.

Isso cria uma ponte controlada entre usuários de rádio e pontos finais de comunicação IP, como telefones SIP, softphones, intercomunicadores industriais e consoles de operador. Também permite que as organizações usem redes IP existentes para extensão de rádio em vez de instalar linhas de áudio analógicas de longa distância.

A sinalização SIP e a mídia de voz devem ser consideradas separadamente durante o projeto da rede. Um gateway pode se registrar com sucesso no servidor enquanto o caminho de áudio RTP é bloqueado por políticas de roteamento, firewall ou NAT. A seleção do codec também afeta a largura de banda, o atraso e a qualidade da voz, portanto, a transcodificação desnecessária entre o gateway, o servidor e o cliente de despacho deve ser evitada.

Acesso remoto a recursos de rádio

Um rádio não precisa mais ser colocado ao lado de cada despachante. O equipamento de rádio pode permanecer em um local com cobertura de antena adequada, enquanto os operadores acessam o canal de uma sala de controle em outro edifício, cidade ou região.

Isso é útil quando as antenas devem ser instaladas em terraços, torres, túneis ou locais remotos. Também pode reduzir a quantidade de equipamento de rádio necessário em cada posição de operador e simplificar o gerenciamento centralizado.

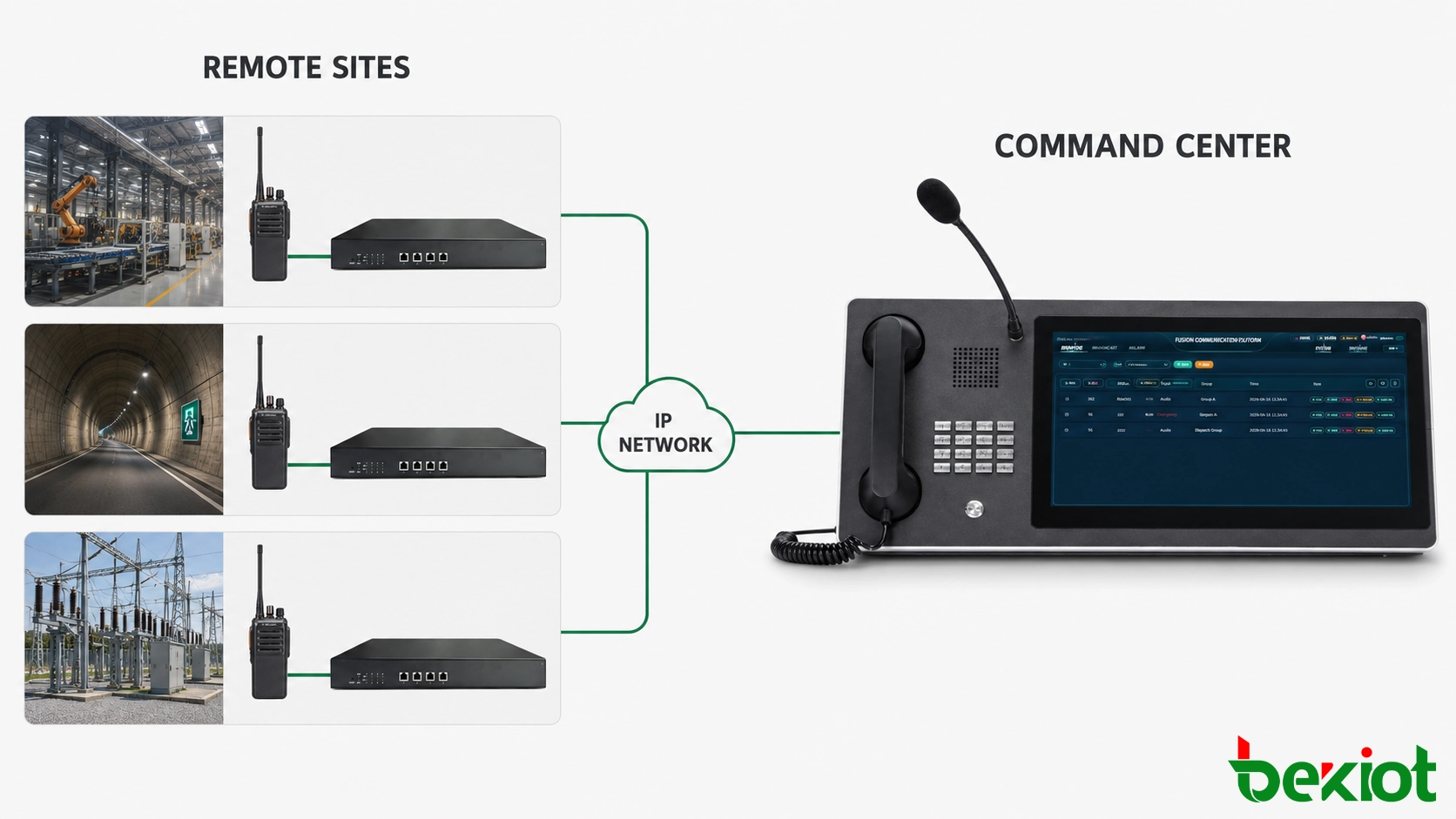

Redes de canais em vários locais

Vários gateways podem ser conectados através de uma rede IP para criar uma estrutura de comunicação mais ampla. Um centro de comando pode monitorar recursos de rádio de várias instalações, enquanto operadores regionais autorizados podem acessar canais selecionados sem estar fisicamente presentes em cada local de rádio.

A rede pode usar registro SIP, troncos SIP ou conexões de plataforma de despacho, dependendo do controle de chamadas e do modelo operacional necessário. As permissões de canal devem ser definidas cuidadosamente para que os usuários vejam apenas os recursos de rádio relevantes para suas responsabilidades.

A capacidade deve ser calculada por caminhos de rádio controlados independentemente, em vez de apenas pela quantidade de rádios portáteis. Um grande grupo de usuários pode compartilhar um canal, enquanto uma operação menor pode exigir que vários canais sejam monitorados ou transmitidos simultaneamente. Cada recurso de rádio que precisa de acesso simultâneo independente deve ter um caminho de rádio e gateway adequado.

Gravação e supervisão operacional

Uma vez que o áudio do rádio esteja disponível no lado IP, ele pode ser entregue a uma plataforma de gravação compatível. Isso fornece um registro operacional mais completo quando chamadas de rádio, chamadas telefônicas e comunicações de despacho precisam ser revisadas a partir do mesmo sistema.

Os gateways também podem relatar o status de conexão, PTT ou atividade do canal a uma plataforma de gerenciamento. Esses sinais de status ajudam as equipes técnicas a identificar se uma falha de comunicação está relacionada ao rádio, ao gateway, à rede IP ou à aplicação central.

Para revisão de incidentes, todos os gateways, servidores de despacho e sistemas de gravação devem usar uma fonte de tempo comum. A sincronização precisa do tempo torna possível correlacionar o tráfego de rádio com eventos de alarme, gravações de vídeo e ações do operador. Quando suportado, as gravações também devem reter o nome do canal, a direção da chamada e a posição de despacho responsável.

Produto relacionado: Gateways RoIP Becke

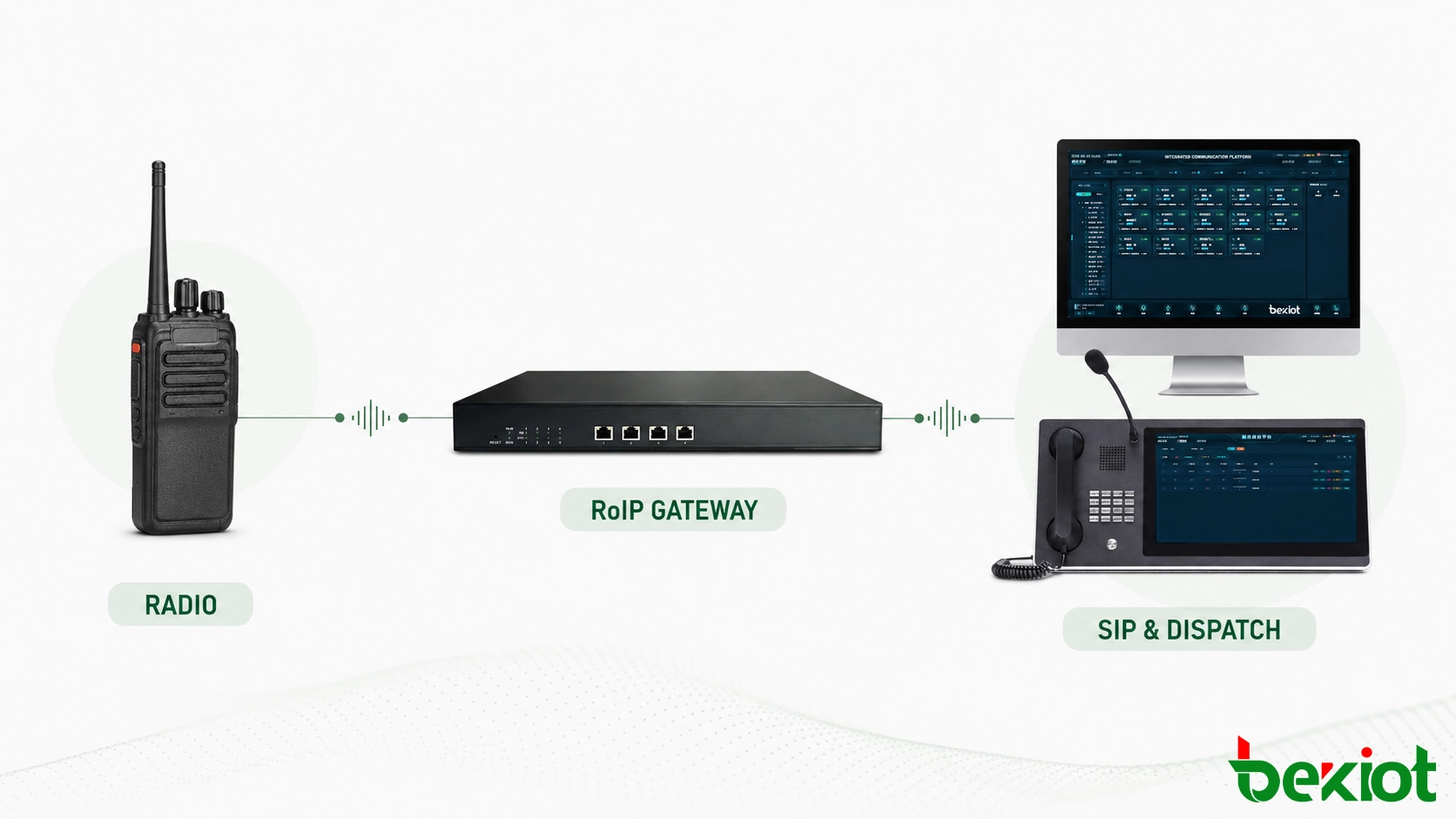

Uma arquitetura prática para centros de comando e despacho

Uma solução típica contém quatro camadas funcionais:

• Camada de rádio: Rádios convencionais, terminais DMR, PDT ou TETRA, equipamentos de aviação, equipamentos HF ou estações base de rádio.

• Camada de acesso: Gateways RoIP conectados ao áudio do rádio, PTT e quaisquer sinais de controle suportados.

• Camada de rede e controle: LAN, WAN, VPN, servidor SIP, PBX IP ou plataforma de comunicação de despacho.

• Camada de aplicação: Consoles de despacho, telefones SIP, clientes leves, servidores de gravação, plataformas de alarme e aplicações de gerenciamento.

Quando um despachante seleciona um canal e pressiona PTT, a plataforma de despacho envia o fluxo de voz e a solicitação de controle para o gateway apropriado. O gateway ativa o rádio conectado e transmite a mensagem através da rede de rádio. As respostas dos rádios de campo percorrem o mesmo caminho em sentido inverso e são reproduzidas no console do operador.

A arquitetura pode ser centralizada ou distribuída. Um projeto centralizado coloca o controle de chamadas e a gravação no centro de comando principal. Um projeto distribuído mantém os gateways e os serviços de comunicação selecionados nos locais locais, reduzindo a dependência de um único link de longa distância. A estrutura correta depende da confiabilidade da rede, da responsabilidade operacional e do comportamento de falha necessário.

Para locais críticos, o projeto deve definir o que permanece disponível se o WAN, o servidor SIP ou a posição de despacho primária falhar. A comunicação local de rádio para rádio deve permanecer independente sempre que possível. Energia redundante, caminhos de rede secundários, posições de despacho de backup e serviços de fallback locais podem ser adicionados de acordo com o nível de disponibilidade necessário.

Conectando rádio privado, PoC e fluxos de trabalho automatizados

O push-to-talk em rede pública, comumente chamado de PoC, é cada vez mais usado por equipes móveis que precisam de cobertura de ampla área. Os sistemas de rádio privados permanecem valiosos em fábricas, serviços públicos, operações de transporte e resposta a emergências porque fornecem canais dedicados e podem continuar operando onde a cobertura móvel pública é limitada.

Integrar esses dois ambientes não é simples. Eles usam diferentes métodos de controle de chamadas, sistemas de identidade e caminhos de mídia. Uma simples disposição back-to-back pode conectar um terminal PoC a um terminal de rádio privado através de suas interfaces de áudio externas. Isso pode ser útil para operações temporárias, mas estágios de áudio adicionais e terminais independentes podem aumentar o atraso e criar mais pontos de falha.

Para implantações permanentes, o projeto preferido é conectar a plataforma PoC e o gateway de rádio através de uma interface de rede suportada ou plataforma de despacho. A integração deve coordenar as solicitações de permissão de fala, o tempo de liberação do PTT e o comportamento de canal ocupado. Os operadores em ambos os lados devem poder se comunicar sem controlar manualmente dois terminais separados.

A ponte também deve definir como as solicitações de transmissão concorrentes são tratadas. Se os usuários de rádio e PoC pressionarem PTT quase ao mesmo tempo, a plataforma precisa de uma regra de arbitragem clara. A prioridade pode ser atribuída por função do usuário, status de emergência ou pela ordem em que as solicitações chegam. Sem essa lógica, comandos sobrepostos podem criar áudio cortado ou deixar os usuários incertos sobre quem controla o canal.

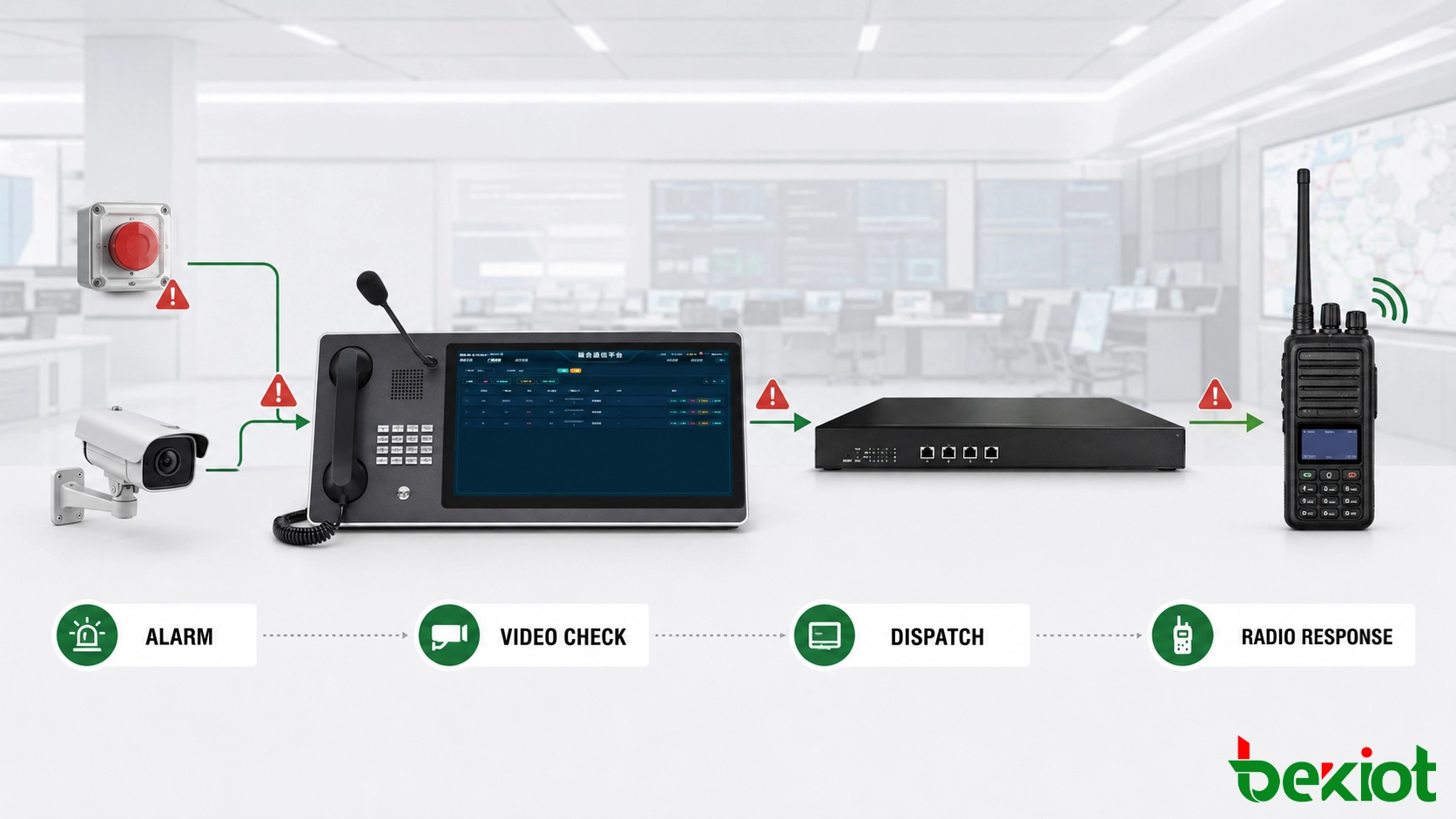

O RoIP também pode fazer parte de um fluxo de trabalho de resposta automatizada. Quando um alarme de incêndio, evento de controle de acesso, falha de equipamento ou botão de emergência é ativado, uma plataforma de alarme pode enviar um evento através de uma API, mensagem MQTT ou outra interface suportada. A plataforma de comunicação então aplica regras predefinidas, tais como:

• Chamar um grupo de conversação de rádio designado.

• Reproduzir um aviso gravado em canais de rádio selecionados.

• Alertar o console de despacho e o pessoal responsável.

• Abrir a visão da câmera associada para verificação.

• Gravar a sessão de voz e o processo de tratamento do evento.

Esse tipo de integração conecta a comunicação por rádio a alarmes, videovigilância e aplicações de comando. O gateway não toma decisões operacionais por si só; ele fornece o caminho de comunicação usado pelo fluxo de trabalho.

Limites técnicos e decisões de implantação

Uma conexão de rádio básica normalmente transporta voz, áudio de recepção e controle de PTT. Ela não expõe automaticamente todos os recursos disponíveis dentro de um sistema de rádio digital trunking. Funções como chamadas privadas, mensagens de texto, identificação de rádio, sinalização de emergência, localização GPS e seleção remota de canal requerem sinalização adicional do lado do rádio, uma interface de controle suportada ou integração com a infraestrutura da rede de rádio.

Essa distinção deve ser confirmada antes da seleção do equipamento. Se o projeto exigir apenas comunicação de voz em grupo entre usuários de rádio e despachantes, a integração de áudio e PTT pode fornecer uma solução prática e econômica. Se o centro de comando deve exibir IDs individuais de rádio, localizações ou estados de emergência, é necessária uma integração mais profunda.

Os seguintes fatores devem ser revisados durante o projeto da solução:

• Compatibilidade de rádio: Confirmar as interfaces de áudio, PTT, acessórios e controle disponíveis para cada rádio conectado.

• Requisitos de canal: Identificar quais canais devem ser monitorados e quais requerem acesso de transmissão simultânea.

• Qualidade de áudio: Ajustar os níveis de entrada e saída para evitar baixo volume, distorção, ruído e eco.

• Temporização de PTT: Testar os atrasos de ativação e liberação de transmissão para que as mensagens não sejam cortadas.

• Desempenho da rede: Avaliar latência, jitter, perda de pacotes e largura de banda em cada caminho de comunicação.

• Comportamento de falha: Definir o que acontece quando um gateway, servidor central ou link WAN fica indisponível.

• Controle de acesso: Restringir os privilégios de monitoramento e transmissão de canal por usuário, função e local.

• Escopo da integração: Documentar se o projeto precisa apenas de voz ou de sinalização e dados de rádio adicionais.

• Testes de aceitação: Testar chamadas normais, canais ocupados, eventos simultâneos, interrupção de rede, recuperação e gravação.

A aceitação da rede deve ser baseada no caminho completo de ponta a ponta, em vez de um simples teste de conectividade. Os engenheiros devem confirmar que o áudio permanece inteligível durante a carga normal da rede, que os buffers de jitter não introduzem atraso excessivo e que a perda de pacotes não causa palavras repetidas ou lacunas. As regras do firewall também devem permitir tanto a sinalização SIP quanto as portas de mídia negociadas.

Um projeto RoIP bem-sucedido começa com um inventário dos recursos de rádio existentes e dos fluxos de trabalho operacionais. O gateway deve então ser selecionado de acordo com as interfaces necessárias, o método de controle de chamadas e a profundidade de integração. Começar com esses requisitos evita que uma conexão apenas de voz seja confundida com controle digital completo de rádio.

Perguntas frequentes

Um gateway RoIP pode operar através de uma VPN?

Sim. Uma VPN é comumente usada quando gateways e servidores de despacho estão localizados em redes privadas diferentes. A VPN deve fornecer latência, roteamento e políticas de segurança adequados para tráfego de áudio em tempo real e SIP.

Quantos gateways são necessários para um projeto de rádio?

A quantidade depende do número de recursos de rádio que devem ser acessados independentemente. Cada canal ou caminho de rádio que requer operação simultânea normalmente precisa de sua própria conexão controlável. Projetos de rádio compartilhados ou comutados podem reduzir os requisitos de hardware, mas podem limitar o acesso simultâneo.

O sistema pode continuar funcionando se a conexão WAN falhar?

Pode, se um fallback local estiver incluído no projeto. A comunicação de rádio local pode permanecer disponível mesmo quando a conexão central de despacho for perdida, enquanto servidores distribuídos ou posições de operador locais podem fornecer resiliência adicional.

O tráfego de rádio deve ser criptografado na rede IP?

Implantações sensíveis devem proteger a sinalização, o tráfego de voz e o acesso de gerenciamento usando as funções de segurança suportadas pelo sistema completo. Segmentação de rede, VPNs, autenticação forte e administração restrita também são importantes.

A instalação de um gateway altera a área de cobertura do rádio?

Não. A cobertura de rádio ainda depende do sistema de rádio conectado, da posição da antena, da potência de transmissão, do terreno e das estruturas circundantes. O gateway estende o acesso ao recurso de rádio através da rede IP, mas não aumenta a cobertura RF por si só.
